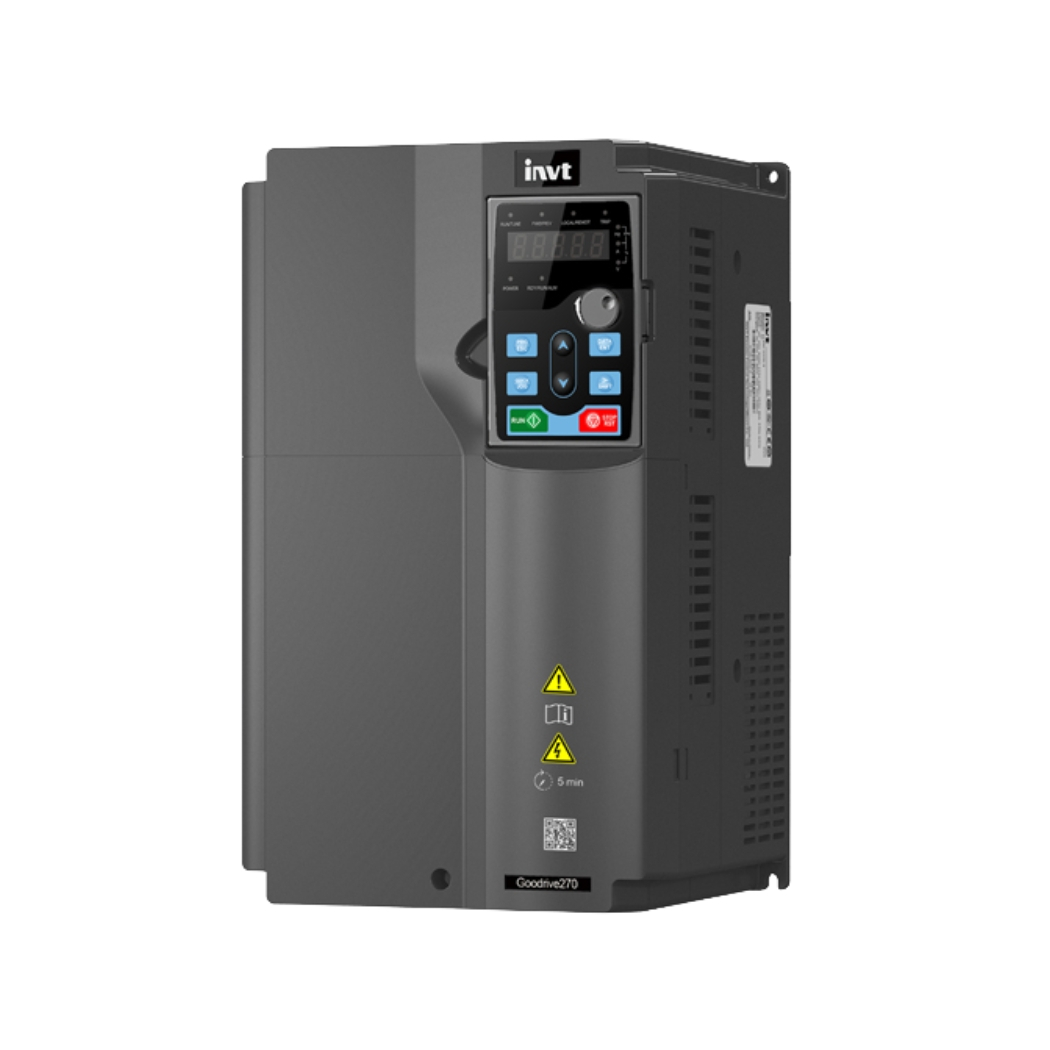

GD270-110-4 Biến tần INVT 3AC 380V 110kW

GD270-110-4 Biến tần INVT 3AC 380V 110kW, giải pháp truyền động vượt trội cho hệ thống điện công nghiệp của bạn, mang đến hiệu suất cao, tiết kiệm năng lượng và vận hành ổn định.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ điều khiển tốc độ động cơ tiên tiến này mà còn đồng hành cùng bạn trong việc tối ưu hóa quy trình sản xuất, nâng cao năng lực cạnh tranh.

1. Thông tin chi tiết về sản phẩm GD270-110-4 Biến tần INVT 3AC 380V 110kW

2. Cấu tạo sản phẩm

• Khối công suất (Power Module): Bao gồm các linh kiện bán dẫn công suất cao (IGBT) được sản xuất theo công nghệ tiên tiến, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu, giảm thiểu tổn hao và sinh nhiệt.
• Khối điều khiển (Control Module): Sử dụng bộ vi xử lý (Microprocessor) mạnh mẽ và các thuật toán điều khiển hiện đại (V/F, SVC, VC) để điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng mọi yêu cầu khắt khe của ứng dụng.
• Mạch chỉnh lưu (Rectifier Circuit): Chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC) cung cấp cho khối công suất, đảm bảo nguồn điện ổn định và chất lượng.
• Mạch lọc (Filter Circuit): Giảm thiểu nhiễu điện từ (EMI) và sóng hài (Harmonics), đảm bảo sự tương thích điện từ (EMC) và bảo vệ các thiết bị khác trong hệ thống.
• Hệ thống làm mát (Cooling System): Sử dụng quạt tản nhiệt hiệu suất cao và các lá tản nhiệt bằng nhôm có thiết kế tối ưu, giúp duy trì nhiệt độ hoạt động ổn định cho biến tần, kéo dài tuổi thọ thiết bị.
• Giao diện người dùng (User Interface): Bàn phím và màn hình LCD hiển thị rõ ràng các thông số hoạt động, trạng thái lỗi và cho phép người dùng dễ dàng cài đặt, cấu hình và giám sát biến tần.
• Cổng truyền thông (Communication Ports): Hỗ trợ các chuẩn truyền thông công nghiệp phổ biến như Modbus RTU, Profibus DP, CANopen, Ethernet/IP, cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA, HMI).

3. Các tính năng chính của sản phẩm

Không chỉ là một thiết bị điều khiển tốc độ động cơ thông thường, mà còn là một giải pháp toàn diện giúp bạn nâng cao hiệu quả sản xuất, tiết kiệm chi phí và bảo vệ môi trường.

• Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/F, Sensorless Vector Control (SVC) và Vector Control (VC), cho phép lựa chọn chế độ phù hợp nhất với từng ứng dụng cụ thể, từ các ứng dụng đơn giản như bơm, quạt đến các ứng dụng phức tạp yêu cầu điều khiển chính xác vị trí và mô-men xoắn.
• Hiệu suất cao, tiết kiệm năng lượng: Sử dụng công nghệ IGBT tiên tiến và thuật toán điều khiển tối ưu, giúp giảm thiểu tổn hao năng lượng, tiết kiệm điện năng tiêu thụ đến 30% so với các phương pháp điều khiển truyền thống (theo nghiên cứu của Viện Năng lượng, Bộ Công Thương năm 2022).
• Khả năng quá tải lớn: Chịu được quá tải 150% trong 60 giây, 180% trong 10 giây và 200% trong 2 giây, đảm bảo biến tần hoạt động ổn định trong các điều kiện tải thay đổi đột ngột.
• Bảo vệ toàn diện: Tích hợp nhiều tính năng bảo vệ như bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, giúp bảo vệ động cơ và biến tần khỏi các sự cố, kéo dài tuổi thọ thiết bị.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
• Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ…
• Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
• Hỗ trợ nhiều chuẩn truyền thông: Modbus RTU, Profibus DP, CANopen, Ethernet/IP, giúp dễ dàng tích hợp biến tần vào các hệ thống điều khiển và giám sát trung tâm.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Từng bước đơn giản để bạn làm chủ công nghệ, khai thác tối đa tiềm năng của biến tần GD270-110-4.

Bước 1: Chuẩn bị

• Máy tính cài đặt hệ điều hành Windows (Windows 7 trở lên).
• Phần mềm INVT Workshop (tải về từ trang web chính thức của INVT hoặc thanhthienphu.vn).
• Cáp kết nối USB-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng truyền thông của biến tần).
• Biến tần GD270-110-4 đã được lắp đặt và cấp nguồn.

Bước 2: Kết nối phần cứng

• Kết nối cáp USB-RS485 hoặc cáp Ethernet từ máy tính đến cổng truyền thông tương ứng trên biến tần.
• Đảm bảo các kết nối chắc chắn và đúng vị trí.

Bước 3: Cài đặt phần mềm

• Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
• Chọn ngôn ngữ hiển thị (tiếng Việt hoặc tiếng Anh).

Bước 4: Thiết lập kết nối

• Mở phần mềm INVT Workshop.
• Chọn loại biến tần (GD270).
• Chọn cổng COM (nếu sử dụng USB-RS485) hoặc địa chỉ IP (nếu sử dụng Ethernet).
• Chọn tốc độ baud (baud rate) phù hợp (thường là 9600 hoặc 19200 bps).
• Nhấn nút “Connect” để thiết lập kết nối.

Bước 5: Khám phá phần mềm

Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:

• Đọc và ghi các thông số cài đặt.
• Giám sát các thông số hoạt động (tốc độ, dòng điện, điện áp, tần số…).
• Điều khiển biến tần (chạy/dừng, thay đổi tốc độ…).
• Cập nhật firmware.
• Chẩn đoán lỗi.

5. Cách lập trình sản phẩm

Biến những ý tưởng điều khiển của bạn thành hiện thực một cách dễ dàng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước chi tiết:

Bước 1: Xác định yêu cầu điều khiển

• Xác định rõ mục tiêu điều khiển (ví dụ: điều khiển tốc độ, điều khiển vị trí, điều khiển mô-men xoắn…).
• Lựa chọn chế độ điều khiển phù hợp (V/F, SVC, VC).
• Xác định các thông số cần cài đặt (ví dụ: tần số tối đa, tần số tối thiểu, thời gian tăng tốc, thời gian giảm tốc…).

Bước 2: Sử dụng bàn phím và màn hình LCD

• Sử dụng các phím chức năng trên bàn phím để truy cập vào các nhóm thông số (Function Code Groups).
• Sử dụng các phím mũi tên để di chuyển đến thông số cần thay đổi.
• Sử dụng phím “SET” để vào chế độ chỉnh sửa thông số.
• Sử dụng các phím số để nhập giá trị mới.
• Sử dụng phím “SET” để lưu thay đổi.
• Sử dụng phím “ESC” để thoát khỏi chế độ chỉnh sửa.

Bước 3 (Tùy chọn): Lập trình bằng phần mềm INVT Workshop

Kết nối biến tần với máy tính bằng phần mềm (xem hướng dẫn ở trên).

Mở giao diện lập trình.

Kéo thả và kết nối các khối chức năng (Function Blocks) để tạo thành chương trình điều khiển.

Nhập các thông số và giá trị vào các khối chức năng.

Tải chương trình xuống biến tần.

Ví dụ: Điều khiển tốc độ động cơ bằng biến trở.

1. Kết nối biến trở với chân AI1 (Analog Input 1) của biến tần.
2. Cài đặt thông số P0.03 = 1 (chọn nguồn lệnh tần số là AI1).
3. Cài đặt thông số P2.01 = 0 (chọn chế độ điều khiển V/F).
4. Cài đặt thông số P2.02 = 50 Hz (tần số tối đa).
5. Cài đặt thông số P2.03 = 0 Hz (tần số tối thiểu).
6. Vặn biến trở để thay đổi tốc độ động cơ.

6. Khắc phục một số lỗi thường gặp

Đồng hành cùng bạn vượt qua mọi trở ngại, thanhthienphu.vn luôn sẵn sàng hỗ trợ.
