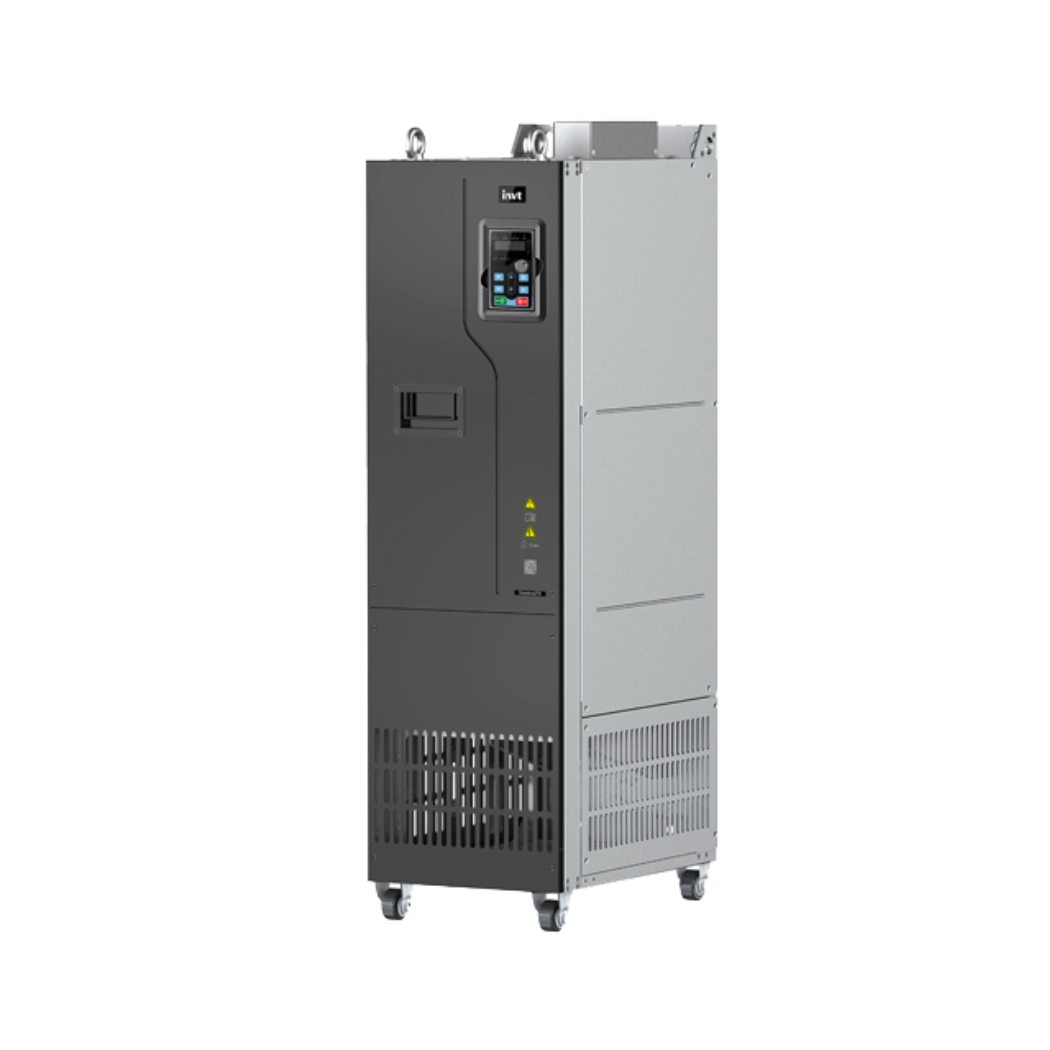

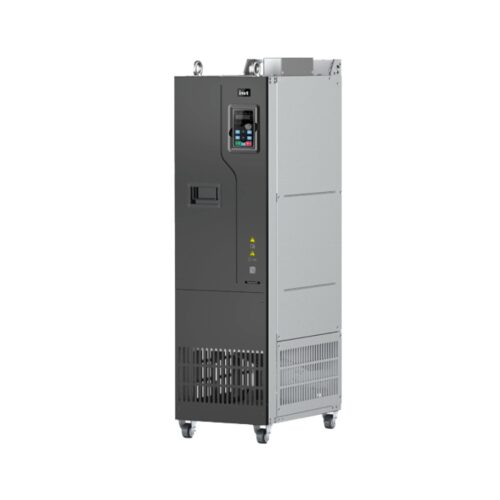

GD270-200-4 Biến tần INVT 3AC 380-480V 200kW, giải pháp truyền động vượt trội, mang đến khả năng kiểm soát động cơ mạnh mẽ, hiệu suất tối ưu và tiết kiệm năng lượng đáng kể cho hệ thống của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, đồng hành cùng các kỹ sư, doanh nghiệp Việt kiến tạo những giải pháp tự động hóa tiên tiến, nâng tầm hiệu quả sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm GD270-200-4
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD270-200-4 |
| Hãng sản xuất | INVT |
| Loại biến tần | Biến tần đa năng, hiệu suất cao |
| Điện áp đầu vào | 3 pha, 380-480V AC (+/- 15%) |
| Tần số đầu vào | 50/60 Hz (+/- 5%) |
| Điện áp đầu ra | 3 pha, 0-480V AC (tùy thuộc vào điện áp đầu vào) |
| Tần số đầu ra | 0-600 Hz |
| Công suất | 200kW (270HP) |
| Dòng điện định mức đầu ra | 380A |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Field Vector Control) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, ngắn mạch, lỗi chạm đất, lỗi truyền thông,… |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 (tùy chọn IP54) |
| Nhiệt độ hoạt động | -10°C đến 50°C (giảm công suất khi nhiệt độ trên 40°C) |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (RxCxS) | 480 x 850 x 450 mm (ước tính, có thể thay đổi tùy theo phiên bản) |
| Trọng lượng | 280 kg (ước tính, có thể thay đổi tùy theo phiên bản) |
| Tiêu chuẩn | CE, UL, RoHS |
| Phần mềm hỗ trợ | INVT Studio (miễn phí) |
| Bảo hành | 24 tháng |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm GD270-200-4
GD270-200-4 được thiết kế với cấu trúc mô-đun, bao gồm các khối chức năng chính sau:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Khối điều khiển (Control Unit): Bộ não của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và điều khiển các IGBT (Insulated Gate Bipolar Transistor) trong khối nghịch lưu.
- Khối bảo vệ (Protection Unit): Giám sát các thông số hoạt động của biến tần và động cơ, bảo vệ hệ thống khỏi các sự cố như quá dòng, quá áp, mất pha, quá nhiệt,…
- Khối giao tiếp (Communication Unit): Cho phép biến tần giao tiếp với các thiết bị khác như PLC, HMI, máy tính thông qua các giao thức truyền thông như Modbus RTU.
- Hệ thống làm mát (Cooling System): Đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ cho phép, thường sử dụng quạt tản nhiệt hoặc hệ thống làm mát bằng nước.
- Màn hình hiển thị và bàn phím: Cung cấp thông tin trạng thái, cho phép cài đặt, điều khiển.
3. Các Tính Năng Chính Của Sản Phẩm GD270-200-4
- Điều khiển V/F, SVC và FVC: Cung cấp các chế độ điều khiển khác nhau, phù hợp với nhiều loại động cơ và ứng dụng.
- Khả năng quá tải cao: Đảm bảo biến tần có thể hoạt động ổn định trong các điều kiện tải nặng và khởi động động cơ lớn.
- Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố, đảm bảo an toàn cho hệ thống và người vận hành.
- Truyền thông Modbus RTU: Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát khác.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng PID: Điều khiển tự động các quá trình như áp suất, lưu lượng, nhiệt độ,…
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở tải nhẹ.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, phù hợp với các ứng dụng yêu cầu thay đổi tốc độ linh hoạt.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm GD270-200-4
Bước 1: Chuẩn bị
Máy tính cài đặt hệ điều hành Windows (XP/7/8/10/11).
Phần mềm INVT Studio (tải miễn phí từ trang web thanhthienphu.vn hoặc INVT).
Cáp kết nối:
- Cáp USB-RS485 (nếu kết nối trực tiếp với biến tần).
- Cáp mạng Ethernet (nếu kết nối qua mạng LAN).
Biến tần GD270-200-4.
Bước 2: Kết nối phần cứng
Kết nối trực tiếp (sử dụng cáp USB-RS485):
- Kết nối đầu USB của cáp vào cổng USB trên máy tính.
- Kết nối đầu RS485 của cáp vào cổng COM trên biến tần (thường là cổng RJ45). Chú ý đấu đúng chân A+, B- theo sơ đồ của INVT.
Kết nối qua mạng LAN (sử dụng cáp Ethernet):
- Kết nối cáp mạng từ cổng Ethernet trên máy tính đến một switch/router trong mạng LAN.
- Kết nối cáp mạng từ cổng Ethernet trên biến tần (nếu có) đến switch/router đó.
Bước 3: Cài đặt phần mềm INVT Studio
Chạy file cài đặt INVT Studio vừa tải về.
Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Bước 4: Kết nối phần mềm với biến tần
Mở phần mềm INVT Studio.
Chọn loại kết nối (Serial Port hoặc Network) tùy theo cách bạn đã kết nối phần cứng.
Nếu chọn Serial Port:
- Chọn cổng COM tương ứng với cổng USB-RS485 bạn đã kết nối.
- Chọn tốc độ baud (thường là 9600 hoặc 19200).
- Chọn địa chỉ biến tần (mặc định là 1, có thể thay đổi trong cài đặt biến tần).
- Nhấn “Connect”.
Nếu chọn Network:
- Nhập địa chỉ IP của biến tần (nếu đã cài đặt).
- Nhấn “Connect”.
Bước 5: Sử dụng phần mềm
Sau khi kết nối thành công, bạn có thể sử dụng INVT Studio để:
- Giám sát các thông số hoạt động của biến tần và động cơ (tốc độ, dòng điện, điện áp, mô-men xoắn,…).
- Cài đặt các thông số của biến tần (chế độ điều khiển, tần số, thời gian tăng/giảm tốc,…).
- Điều khiển biến tần (chạy/dừng, thay đổi tốc độ,…).
- Tải lên/tải xuống chương trình điều khiển.
- Chẩn đoán lỗi và khắc phục sự cố.
- Cập nhật firmware cho biến tần.
5. Cách Lập Trình Sản Phẩm GD270-200-4
Việc lập trình biến tần GD270-200-4 có thể thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần hoặc thông qua phần mềm INVT Studio. Dưới đây là hướng dẫn cơ bản:
Lập trình bằng bàn phím và màn hình:
Truy cập vào menu cài đặt:
- Nhấn nút “PRG” (Program) để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển qua các nhóm thông số (Function Code Groups).
- Nhấn nút “DATA/ENT” (Data/Enter) để chọn một nhóm thông số.
- Sử dụng các nút mũi tên lên/xuống để di chuyển qua các thông số trong nhóm.
- Nhấn nút “DATA/ENT” để chọn một thông số cần thay đổi.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “DATA/ENT” để lưu giá trị thay đổi.
- Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Một số thông số cơ bản cần cài đặt:
- P0.01 (Chế độ điều khiển): Chọn chế độ điều khiển (V/F, SVC, FVC).
- P0.03 (Nguồn lệnh chạy): Chọn nguồn lệnh điều khiển (bàn phím, terminal, truyền thông).
- P0.04 (Nguồn tần số): Chọn nguồn tần số tham chiếu (bàn phím, terminal, truyền thông).
- P0.13 (Tần số đầu ra tối đa): Cài đặt tần số đầu ra tối đa của biến tần.
- P1.01 (Thời gian tăng tốc): Cài đặt thời gian tăng tốc từ 0 Hz đến tần số tối đa.
- P1.02 (Thời gian giảm tốc): Cài đặt thời gian giảm tốc từ tần số tối đa về 0 Hz.
- P2.00 – P2.05 (Thông số động cơ): Cài đặt các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức,…).
Lập trình bằng phần mềm INVT Studio:
- Kết nối máy tính với biến tần như hướng dẫn ở trên.
- Mở phần mềm INVT Studio và kết nối với biến tần.
- Sử dụng giao diện trực quan của phần mềm để cài đặt các thông số tương tự như trên. Phần mềm cung cấp các biểu đồ và công cụ hỗ trợ giúp việc cài đặt dễ dàng và trực quan hơn.
- Tải chương trình cài đặt xuống biến tần.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng chi tiết của INVT để hiểu rõ ý nghĩa và cách cài đặt của từng thông số.
- Cài đặt các thông số phù hợp với loại động cơ và ứng dụng cụ thể của bạn.
- Thực hiện auto-tuning để biến tần tự động xác định các thông số của động cơ.
- Kiểm tra và chạy thử hệ thống sau khi cài đặt.
- Nếu gặp khó khăn, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật.
6. Khắc Phục Một Số Lỗi Thường Gặp GD270-200-4
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Giải pháp |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Tải quá lớn, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ, thực hiện auto-tuning. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OC3 | Quá dòng khi tốc độ không đổi | Tải quá lớn, điện áp lưới thấp, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ, thực hiện auto-tuning. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn. | Kiểm tra điện áp lưới, tăng thời gian tăng tốc. |
| OV2 | Quá áp khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn, điện áp lưới quá cao. | Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần), kiểm tra điện áp lưới. |
| OV3 | Quá áp khi tốc độ không đổi | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra cầu chì, kiểm tra kết nối. |
| EF | Lỗi bên ngoài (External Fault) | Tín hiệu lỗi từ thiết bị bên ngoài (cảm biến, công tắc hành trình,…). | Kiểm tra tín hiệu lỗi từ thiết bị bên ngoài, kiểm tra kết nối. |
| CE | Lỗi truyền thông | Lỗi kết nối cáp, sai địa chỉ biến tần, sai tốc độ baud, nhiễu truyền thông. | Kiểm tra cáp kết nối, kiểm tra cài đặt địa chỉ biến tần và tốc độ baud, sử dụng cáp chống nhiễu, giảm tốc độ baud (nếu cần). |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt tản nhiệt bị hỏng, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt tản nhiệt, vệ sinh tản nhiệt. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Về GD270-200-4
Bạn đã sẵn sàng để trải nghiệm sự khác biệt?
GD270-200-4 Biến tần INVT 3AC 380-480V 200kW không chỉ là một sản phẩm, mà là một giải pháp toàn diện, một cam kết về chất lượng và hiệu suất. Thanhthienphu.vn tự hào là đối tác tin cậy của bạn trên hành trình chinh phục những đỉnh cao mới trong sản xuất và vận hành.
Tại sao chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT chính hãng, đầy đủ giấy tờ CO, CQ.
- Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, tận tâm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
- Giải pháp toàn diện: Cung cấp không chỉ sản phẩm mà còn các giải pháp tự động hóa tổng thể, đáp ứng mọi nhu cầu của bạn.
- Hỗ trợ sau bán hàng tận tâm: Bảo hành chính hãng, bảo trì, sửa chữa nhanh chóng, kịp thời.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá chi tiết:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Thanhthienphu.vn – Nơi niềm tin được khẳng định, nơi thành công được kiến tạo!
