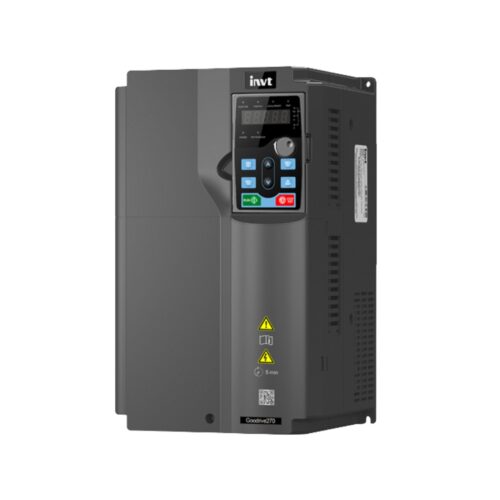

GD270-090-4 Biến tần INVT 3AC 380V 90kW, giải pháp điều khiển động cơ mạnh mẽ và tiết kiệm năng lượng, mở ra kỷ nguyên mới cho hiệu suất vận hành trong các hệ thống công nghiệp.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ điều khiển tốc độ động cơ tiên tiến này mà còn mang đến sự an tâm tuyệt đối, hỗ trợ kỹ thuật tận tâm và giải pháp tối ưu hóa toàn diện cho mọi nhu cầu của bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm GD270-090-4 Biến Tần INVT 3AC 380V 90kW
| Thông số chung | Chi tiết |
|---|---|
| Model | GD270-090-4 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 3 pha, 380V AC (±15%) |
| Công suất | 90kW |
| Dòng điện đầu ra | 175A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Field-oriented Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | Dưới 95% RH (không ngưng tụ) |
| Giao thức truyền thông | Modbus RTU (RS485) |
| Kích thước | 650 x 350 x 380mm |
| Trọng lượng | ~75 kg |
2. Cấu Tạo Sản Phẩm GD270-090-4 Biến Tần INVT
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Sử dụng diode hoặc thyristor để thực hiện quá trình này.
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC với tần số và biên độ có thể điều chỉnh được. Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) để đóng cắt dòng điện với tần số cao, tạo ra sóng đầu ra gần giống hình sin.
- Mạch điều khiển (Control Circuit): Bộ não của biến tần, thực hiện các chức năng điều khiển và giám sát. Bao gồm bộ vi xử lý (Microprocessor), bộ nhớ, các mạch giao tiếp và các cảm biến. Bộ vi xử lý sử dụng các thuật toán điều khiển tiên tiến như V/F, SVC, FVC để điều khiển tốc độ và mô-men của động cơ.
- Hệ thống tản nhiệt (Cooling System): Giữ cho các linh kiện công suất hoạt động ở nhiệt độ an toàn. Sử dụng quạt gió, tản nhiệt bằng nhôm hoặc hệ thống làm mát bằng chất lỏng.
- Mô-đun giao tiếp (Communication Module): Cho phép biến tần giao tiếp với các thiết bị khác như PLC, HMI, máy tính thông qua các giao thức truyền thông như Modbus RTU.
- Mô-đun bảo vệ (Protection Module): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá tải, quá nhiệt, ngắn mạch, mất pha.
3. Các Tính Năng Chính Của Sản Phẩm GD270-090-4 Biến Tần INVT
Chế độ điều khiển V/F: Phù hợp cho các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men, như bơm, quạt.
Chế độ điều khiển SVC (Sensorless Vector Control): Cung cấp khả năng điều khiển tốc độ và mô-men chính xác hơn so với V/F, ngay cả khi không có cảm biến phản hồi tốc độ. Phù hợp cho các ứng dụng như máy công cụ, băng tải.
Chế độ điều khiển FVC (Field-oriented Vector Control): Cung cấp khả năng điều khiển tốc độ và mô-men chính xác nhất, đáp ứng các yêu cầu khắt khe của các ứng dụng như thang máy, cần cẩu.
Khả năng quá tải: Cho phép biến tần chịu được dòng điện vượt quá định mức trong một khoảng thời gian nhất định, giúp bảo vệ động cơ và hệ thống khi có sự cố.
Cấp bảo vệ IP20: Bảo vệ chống lại sự xâm nhập của các vật thể rắn có kích thước lớn hơn 12.5mm.
Khả năng chống chịu điều kiện môi trường khắc nghiệt: Hoạt động ổn định trong môi trường có nhiệt độ cao, độ ẩm cao, bụi bẩn.
Giao thức truyền thông Modbus RTU:
Định nghĩa: Modbus RTU là một giao thức truyền thông nối tiếp, thường được sử dụng trong các hệ thống điều khiển công nghiệp để kết nối các thiết bị như PLC, HMI, biến tần, cảm biến, v.v.
Cách hoạt động: Modbus RTU hoạt động dựa trên mô hình master-slave (chủ-tớ). Thiết bị chủ (master) gửi yêu cầu đến thiết bị tớ (slave), và thiết bị tớ sẽ phản hồi lại. Dữ liệu được truyền dưới dạng các khung (frame) có cấu trúc xác định.
Ưu điểm:
- Đơn giản, dễ triển khai và cấu hình.
- Độ tin cậy cao.
- Hỗ trợ nhiều loại thiết bị khác nhau.
- Chi phí thấp.
Ứng dụng trong GD270-090-4:
- Cho phép kết nối biến tần với hệ thống điều khiển trung tâm (PLC, SCADA).
- Giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số, trạng thái lỗi, v.v.).
- Điều khiển biến tần từ xa (khởi động, dừng, thay đổi tốc độ, v.v.).
- Thu thập dữ liệu để phân tích và tối ưu hóa hiệu suất hệ thống.
Các chức năng bảo vệ toàn diện: Đảm bảo an toàn cho động cơ và hệ thống, giảm thiểu nguy cơ hư hỏng và thời gian dừng máy.
4. Hướng Dẫn Kết Nối Sản Phẩm GD270-090-4 Biến Tần INVT Với Phần Mềm
Chuẩn bị:
- Máy tính có cài đặt hệ điều hành Windows.
- Cáp kết nối RS485 (USB to RS485 converter).
- Phần mềm giám sát và điều khiển của INVT (có thể tải về từ trang web thanhthienphu.vn hoặc liên hệ hotline 08.12.77.88.99 để được hỗ trợ).
- Tài liệu hướng dẫn sử dụng biến tần GD270-090-4 (có thể tải về từ trang web thanhthienphu.vn).
Kết nối phần cứng:
- Kết nối cáp RS485 vào cổng giao tiếp RS485 trên biến tần.
- Kết nối đầu còn lại của cáp RS485 vào cổng USB trên máy tính thông qua bộ chuyển đổi USB to RS485.
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Cấu hình kết nối:
- Trong phần mềm, chọn loại biến tần là GD270.
- Chọn cổng COM tương ứng với cổng USB mà bạn đã kết nối bộ chuyển đổi RS485.
- Cài đặt các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cấu hình của biến tần (xem tài liệu hướng dẫn sử dụng).
- Nhấn nút “Connect” để thiết lập kết nối.
Sử dụng phần mềm:
Sau khi kết nối thành công, bạn có thể sử dụng các tính năng của phần mềm để:
- Giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số, trạng thái lỗi, v.v.).
- Điều khiển biến tần từ xa (khởi động, dừng, thay đổi tốc độ, v.v.).
- Thay đổi các thông số cài đặt của biến tần.
- Ghi dữ liệu hoạt động của biến tần để phân tích và chẩn đoán.
- Cập nhật firmware cho biến tần.
5. Cách Lập Trình Sản Phẩm GD270-090-4 Biến Tần INVT
Làm quen với bàn phím và màn hình LCD:
Màn hình LCD: Hiển thị các thông số hoạt động, mã lỗi và các thông số cài đặt.
Các phím chức năng:
- PRG/ESC: Vào/thoát chế độ lập trình.
- DATA/ENT: Xác nhận lựa chọn hoặc thay đổi giá trị.
- ▲/▼: Tăng/giảm giá trị hoặc di chuyển giữa các mục.
- SHIFT/◄: Dịch chuyển con trỏ sang trái.
- RUN: Khởi động biến tần.
- STOP/RESET: Dừng biến tần hoặc reset lỗi.
Các bước lập trình cơ bản:
- Nhấn phím PRG/ESC để vào chế độ lập trình.
- Sử dụng phím ▲/▼ để di chuyển đến nhóm thông số cần thay đổi (ví dụ: P0, P1, P2…).
- Nhấn phím DATA/ENT để vào nhóm thông số đã chọn.
- Sử dụng phím ▲/▼ để di chuyển đến thông số cụ thể cần thay đổi (ví dụ: P0.01, P0.02…).
- Nhấn phím DATA/ENT để vào chế độ chỉnh sửa thông số.
- Sử dụng phím ▲/▼ để thay đổi giá trị của thông số.
- Nhấn phím DATA/ENT để xác nhận giá trị mới.
- Nhấn phím PRG/ESC để thoát khỏi chế độ lập trình.
Ví dụ cài đặt một số thông số cơ bản:
- Chế độ điều khiển (P0.00): 0: V/F control – 1: Sensorless vector control (SVC) – 2: Field-oriented vector control (FVC)
- Tần số đầu ra tối đa (P0.03): Đặt giá trị tần số tối đa mà biến tần có thể cung cấp cho động cơ (ví dụ: 50Hz, 60Hz).
- Thời gian tăng tốc (P0.08): Thời gian để động cơ tăng tốc từ 0Hz đến tần số đầu ra tối đa.
- Thời gian giảm tốc (P0.09): Thời gian để động cơ giảm tốc từ tần số đầu ra tối đa về 0Hz.
- Giới hạn dòng điện (P2.01): Đặt giá trị dòng điện tối đa mà biến tần cho phép.
Lập trình các chức năng nâng cao:
- Điều khiển đa cấp tốc độ: Cho phép đặt trước nhiều giá trị tốc độ khác nhau và chuyển đổi giữa các tốc độ này bằng các đầu vào số.
- Điều khiển PID: Sử dụng bộ điều khiển PID để duy trì một giá trị đặt (ví dụ: áp suất, lưu lượng) bằng cách tự động điều chỉnh tốc độ của động cơ.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD270-090-4 Biến Tần INVT
| Mã lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra thông số động cơ, kiểm tra điện áp lưới. |
| OC2 | Quá dòng khi giảm tốc | Kiểm tra tải, tăng thời gian giảm tốc, kiểm tra thông số động cơ. |
| OC3 | Quá dòng khi tốc độ không đổi | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra điện áp lưới. |
| OU1 | Quá áp khi tăng tốc | Kiểm tra điện áp lưới, tăng thời gian tăng tốc. |
| OU2 | Quá áp khi giảm tốc | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, lắp đặt điện trở xả (nếu cần). |
| OU3 | Quá áp khi tốc độ không đổi | Kiểm tra điện áp lưới, kiểm tra bộ hãm (nếu có). |
| OL1 | Quá tải động cơ | Giảm tải, kiểm tra thông số động cơ, kiểm tra hệ thống làm mát của động cơ. |
| OL2 | Quá tải biến tần | Giảm tải, kiểm tra thông số động cơ, kiểm tra hệ thống làm mát của biến tần. |
| EF | Lỗi bên ngoài | Kiểm tra các thiết bị ngoại vi kết nối với biến tần (cảm biến, công tắc hành trình, v.v.). |
| CE | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông, kiểm tra nguồn cấp cho bộ chuyển đổi RS485. |
Lưu ý quan trọng:
- Trước khi thực hiện bất kỳ thao tác nào trên biến tần, hãy đảm bảo rằng nguồn điện đã được ngắt và tuân thủ các quy tắc an toàn điện.
- Nếu không chắc chắn về nguyên nhân gây ra lỗi hoặc cách khắc phục, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (hotline 08.12.77.88.99) để được trợ giúp.
7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn Về GD270-090-4 Biến Tần INVT
Bạn đã thấy rõ những giá trị mà GD270-090-4 Biến tần INVT 3AC 380V 90kW mang lại: hiệu suất vượt trội, tiết kiệm năng lượng, độ tin cậy cao, dễ dàng vận hành và khả năng ứng dụng rộng rãi. Đây không chỉ là một sản phẩm, mà là một giải pháp đầu tư thông minh, giúp bạn nâng cao năng lực cạnh tranh và phát triển bền vững.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn cam kết đồng hành cùng bạn trên mọi chặng đường. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe, tư vấn và hỗ trợ bạn lựa chọn giải pháp phù hợp nhất, tối ưu hóa hệ thống và giải quyết mọi vấn đề kỹ thuật một cách nhanh chóng và hiệu quả.
Chúng tôi hiểu rằng mỗi doanh nghiệp có những yêu cầu và thách thức riêng. Vì vậy, chúng tôi luôn nỗ lực mang đến những giải pháp tùy biến, đáp ứng tối đa nhu cầu của từng khách hàng. Với thanhthienphu.vn, bạn không chỉ mua một sản phẩm, mà còn nhận được sự an tâm, tin tưởng và giá trị vượt trội.
Hãy hành động ngay hôm nay!
- Gọi ngay hotline 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá ưu đãi.
- Truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm và các giải pháp của chúng tôi.
- Ghé thăm showroom của chúng tôi tại địa chỉ 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm trực tiếp sản phẩm và nhận được sự hỗ trợ tận tình từ đội ngũ nhân viên chuyên nghiệp.
Thanh Thiên Phú – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa và truyền động điện!
