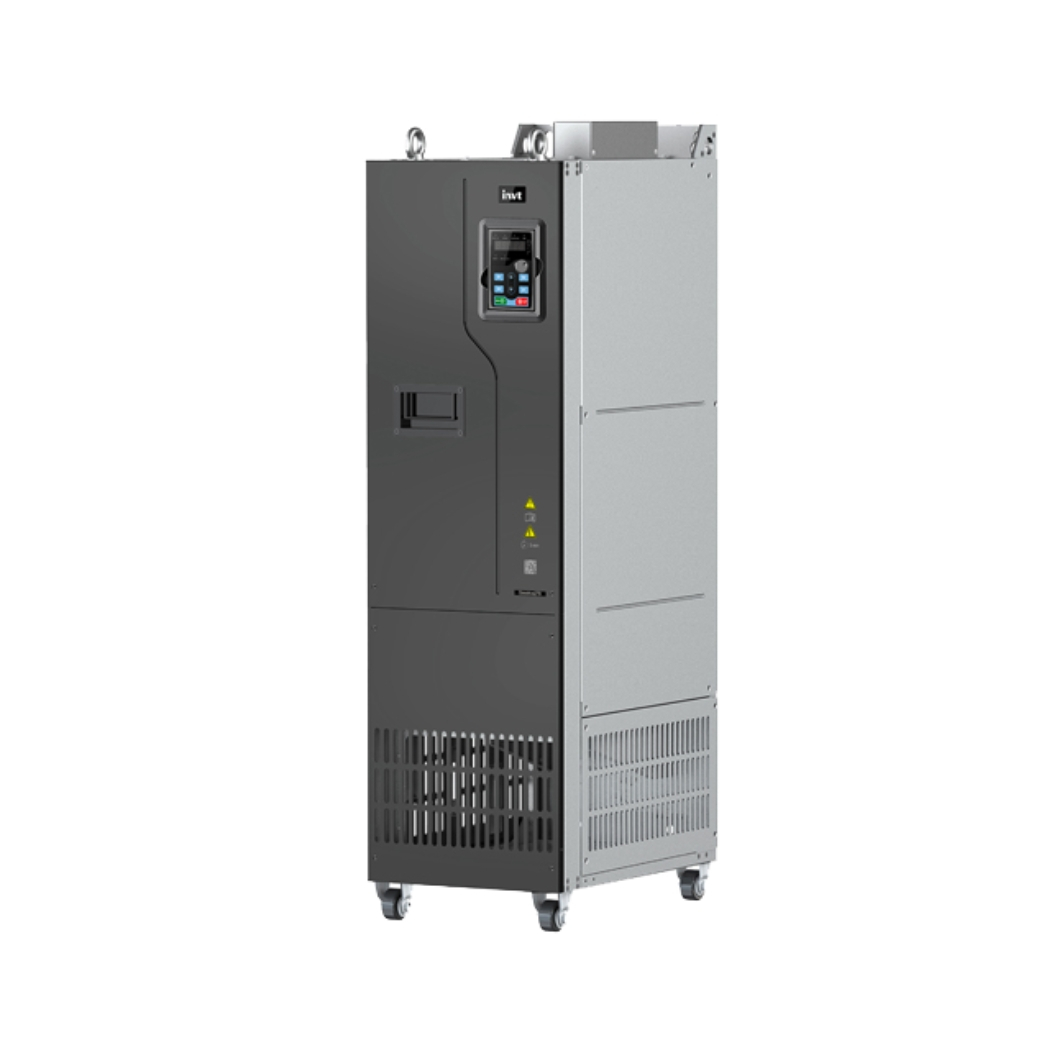

GD270-220-4 – Biến tần INVT GD270 3 pha 380-480V 220kW

Download tài liệu Biến tần INVT GD270

➢ INVERTER GD270 Catalogue

GD270-220-4 Biến tần INVT 3AC 380-480V 220kW là giải pháp đột phá cho hệ thống truyền động công suất lớn, mang lại hiệu suất vượt trội và khả năng kiểm soát tối ưu.

Thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, mang đến cho quý kỹ sư, nhà quản lý và chủ doanh nghiệp giải pháp tối ưu hóa năng lượng, nâng cao năng suất và đảm bảo an toàn cho hệ thống điện công nghiệp của bạn, chúng tôi cam kết đồng hành, hỗ trợ kỹ thuật tận tâm cho khách hàng.

1. Cấu Tạo Sản Phẩm GD270-220-4 Biến Tần INVT

Sản phẩm được thiết kế tỉ mỉ, bao gồm nhiều thành phần quan trọng:

• Khối công suất (Power Module): Bao gồm các IGBT (Insulated Gate Bipolar Transistor) – linh kiện bán dẫn công suất lớn, có khả năng đóng cắt nhanh và chịu được điện áp cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu. Các IGBT được bố trí khoa học, tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định ở công suất cao.
• Khối điều khiển (Control Module): Sử dụng bộ vi xử lý (CPU) mạnh mẽ, tốc độ xử lý cao, đảm bảo khả năng điều khiển chính xác và đáp ứng nhanh các yêu cầu thay đổi tốc độ và moment của động cơ. Bộ nhớ dung lượng lớn cho phép lưu trữ nhiều chương trình điều khiển và dữ liệu hoạt động.
• Mạch điều khiển (Driver Circuit): Tạo ra các xung điều khiển chính xác để điều khiển các IGBT, đảm bảo quá trình đóng cắt diễn ra an toàn và hiệu quả. Mạch điều khiển được thiết kế để bảo vệ IGBT khỏi các sự cố như quá dòng, quá áp.
• Mạch chỉnh lưu (Rectifier Circuit): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC), cung cấp nguồn điện ổn định cho khối công suất. Mạch chỉnh lưu sử dụng các diode hoặc thyristor chất lượng cao, đảm bảo hiệu suất chuyển đổi cao và độ tin cậy.
• Mạch lọc (Filter Circuit): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác trong hệ thống. Mạch lọc bao gồm các tụ điện và cuộn cảm chất lượng cao.
• Màn hình hiển thị và bàn phím (HMI): Giao diện người dùng thân thiện, cho phép người vận hành dễ dàng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. Màn hình LCD hiển thị rõ ràng các thông số như tốc độ, dòng điện, điện áp, tần số… Bàn phím được thiết kế trực quan, dễ sử dụng.
• Quạt làm mát (Cooling Fan): Tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ thiết bị. Quạt làm mát được điều khiển tự động theo nhiệt độ, giúp tiết kiệm năng lượng.
• Vỏ máy (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài. Vỏ máy được làm bằng thép chắc chắn, có khả năng chống va đập tốt.

2. Các Tính Năng Chính Của Sản Phẩm GD270-220-4 Biến Tần INVT

Điều khiển V/F: Chế độ điều khiển đơn giản, dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.

Điều khiển Vector vòng hở (SVC): Cung cấp khả năng điều khiển chính xác hơn so với V/F, đáp ứng tốt hơn với các thay đổi tải.

Điều khiển Vector vòng kín (FVC): Sử dụng tín hiệu phản hồi từ encoder để điều khiển chính xác tốc độ và vị trí của động cơ, phù hợp với các ứng dụng yêu cầu độ chính xác cao như máy công cụ, robot.

Điều khiển Moment: Cho phép điều khiển trực tiếp moment của động cơ, phù hợp với các ứng dụng như máy cán, máy kéo.

Chức năng bảo vệ:

• Bảo vệ quá dòng: Tự động ngắt biến tần khi dòng điện vượt quá giới hạn cho phép, bảo vệ động cơ và biến tần khỏi hư hỏng.
• Bảo vệ quá áp: Tự động ngắt biến tần khi điện áp vượt quá giới hạn cho phép, bảo vệ các linh kiện bên trong.
• Bảo vệ quá tải: Tự động ngắt biến tần khi động cơ hoạt động quá tải trong thời gian dài, bảo vệ động cơ khỏi bị cháy.
• Bảo vệ ngắn mạch: Tự động ngắt biến tần khi xảy ra ngắn mạch, bảo vệ hệ thống điện.
• Bảo vệ mất pha: Tự động ngắt biến tần khi mất một hoặc nhiều pha nguồn, bảo vệ động cơ.
• Bảo vệ quá nhiệt: Tự động ngắt biến tần khi nhiệt độ bên trong vượt quá giới hạn cho phép, bảo vệ các linh kiện.
• Bảo vệ lỗi nối đất: Phát hiện và cảnh báo khi có dòng rò xuống đất, đảm bảo an toàn cho người vận hành.
• Bảo vệ lỗi truyền thông: Phát hiện và cảnh báo khi có lỗi trong quá trình truyền thông, đảm bảo hệ thống hoạt động ổn định.

3. Hướng Dẫn Kết Nối Sản Phẩm GD270-220-4 Biến Tần INVT Với Phần Mềm INVT Studio

3.1. Chuẩn bị

• Máy tính: Cài đặt hệ điều hành Windows (Windows 7 trở lên) và phần mềm INVT Studio (tải miễn phí từ trang web của INVT hoặc thanhthienphu.vn).
• Cáp kết nối: Sử dụng cáp USB-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng kết nối trên biến tần và máy tính).
• Biến tần INVT GD270-220-4: Đảm bảo biến tần đã được cấp nguồn và kết nối với động cơ.

3.2. Các bước thực hiện

Kết nối phần cứng:

• Kết nối cáp USB-RS485 hoặc cáp Ethernet từ máy tính đến cổng RS485 hoặc cổng Ethernet trên biến tần.
• Đảm bảo kết nối chắc chắn và đúng cổng.

Cài đặt phần mềm INVT Studio:

• Chạy file cài đặt INVT Studio và làm theo hướng dẫn trên màn hình.
• Sau khi cài đặt xong, khởi động phần mềm.

Thiết lập kết nối trong phần mềm:

• Trong giao diện chính của INVT Studio, chọn “Device” -> “Connect”.
• Chọn loại kết nối (RS485 hoặc Ethernet).
• Cấu hình các thông số kết nối: RS485: Chọn cổng COM, tốc độ baud (thường là 9600 hoặc 19200), địa chỉ biến tần (mặc định là 1). Ethernet: Nhập địa chỉ IP của biến tần (nếu đã được cấu hình), cổng kết nối (mặc định là 502).
• Nhấn “Connect” để thiết lập kết nối.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần, bao gồm model, phiên bản firmware, trạng thái hoạt động…
• Nếu không kết nối được, kiểm tra lại các bước trên, đảm bảo cáp kết nối, cổng kết nối và các thông số cấu hình đã đúng.

3.3. Sử dụng phần mềm INVT Studio

• Giao diện chính: Hiển thị các thông số hoạt động của biến tần, bao gồm tốc độ, dòng điện, điện áp, tần số, trạng thái lỗi…
• Cài đặt thông số: Cho phép thay đổi các thông số của biến tần, bao gồm chế độ điều khiển, tần số đầu ra, thời gian tăng/giảm tốc, các thông số bảo vệ…
• Giám sát: Theo dõi các thông số hoạt động của biến tần theo thời gian thực, vẽ đồ thị, lưu trữ dữ liệu.
• Chẩn đoán lỗi: Hiển thị mã lỗi, mô tả lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
• Nâng cấp firmware: Cho phép cập nhật phiên bản firmware mới nhất cho biến tần.

4. Cách Lập Trình Sản Phẩm GD270-220-4 Biến Tần INVT

4.1. Các bước lập trình cơ bản

Truy cập vào chế độ lập trình:

• Nhấn nút “PRG” trên bàn phím của biến tần để vào chế độ lập trình.
• Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần thay đổi.
• Nhấn nút “SET” để vào nhóm thông số đó.

Thay đổi thông số:

• Sử dụng các nút mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
• Nhấn nút “SET” để vào chế độ chỉnh sửa thông số.
• Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
• Nhấn nút “SET” để lưu lại giá trị mới.

Thoát khỏi chế độ lập trình:

Nhấn nút “PRG” để thoát khỏi chế độ lập trình và trở về chế độ hiển thị thông thường.

4.2. Ví dụ lập trình

Thay đổi tần số đầu ra:

1. Nhấn nút “PRG”.
2. Di chuyển đến nhóm thông số “F0” (Function Code Group 0).
3. Nhấn nút “SET”.
4. Di chuyển đến thông số “F0.03” (Output Frequency).
5. Nhấn nút “SET”.
6. Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị tần số (ví dụ: 50.00 Hz).
7. Nhấn nút “SET” để lưu.
8. Nhấn nút “PRG” để thoát.

Thay đổi chế độ chạy, dừng:

1. Nhấn nút “PRG”
2. Sử dụng mũi tên lên xuống để chọn “F1”
3. Nhấn “SET”
4. Chọn thông số “F1.01”
5. Chọn lệnh chạy/ dừng bằng terminal.
6. Chọn giá trị mong muốn, nhấn SET để lưu.
7. Thoát

4.3. Lưu ý

• Trước khi thay đổi bất kỳ thông số nào, hãy đọc kỹ hướng dẫn sử dụng của biến tần và hiểu rõ ý nghĩa của từng thông số.
• Nếu không chắc chắn về cách lập trình, hãy liên hệ với thanhthienphu.vn (hotline: 08.12.77.88.99) để được hỗ trợ kỹ thuật.
• Sau khi thay đổi thông số, hãy kiểm tra lại hoạt động của biến tần và động cơ để đảm bảo mọi thứ hoạt động đúng như mong muốn.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD270-220-4

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Về Biến Tần INVT GD270-220-4

Tại sao nên chọn thanhthienphu.vn?

• Chuyên gia về biến tần INVT: Thanhthienphu.vn là nhà phân phối chính thức của INVT tại Việt Nam, có nhiều năm kinh nghiệm trong lĩnh vực cung cấp và lắp đặt biến tần.
• Sản phẩm chính hãng, chất lượng cao: Chúng tôi cam kết cung cấp sản phẩm biến tần INVT GD270-220-4 chính hãng, có đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ khách hàng 24/7, từ tư vấn lựa chọn sản phẩm, lắp đặt, cài đặt, vận hành, bảo trì, sửa chữa…
• Chính sách bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất, đảm bảo quyền lợi của khách hàng.
• Kho hàng sẵn có, đáp ứng kịp thời.
• Hỗ trợ giao hàng, lắp đặt, bảo trì trên toàn quốc.

Liên hệ ngay với chúng tôi

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn, cùng bạn kiến tạo nên những hệ thống truyền động mạnh mẽ, hiệu quả và bền bỉ!
