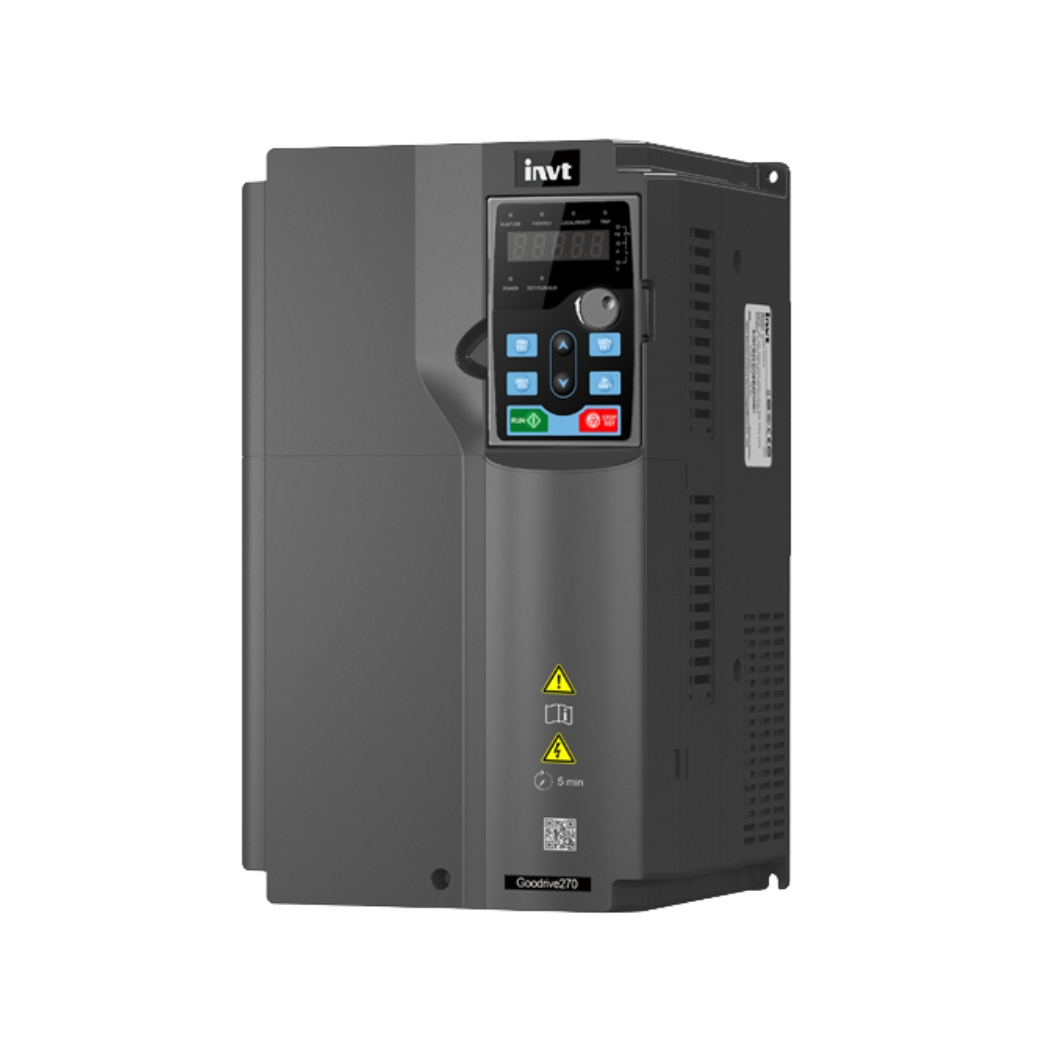

GD270-037-4 Biến tần INVT 3AC 380V 37kW, giải pháp truyền động vượt trội, mang đến hiệu suất tối ưu và khả năng kiểm soát chính xác cho mọi hệ thống máy móc trong công nghiệp.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn đồng hành cùng bạn trên hành trình nâng tầm hiệu quả sản xuất, tiết kiệm năng lượng và hướng đến sự phát triển bền vững.
1. Thông Tin Chi Tiết Về Sản Phẩm GD270-037-4
| Đặc điểm kỹ thuật | Chi tiết thông số |
|---|---|
| Tên sản phẩm | GD270-037-4 Biến tần INVT 3AC 380V 37kW |
| Mã sản phẩm | GD270-037-4 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 3 pha 380V AC (±15%) |
| Điện áp đầu ra | 3 pha 0-380V AC |
| Công suất | 37kW (50HP) |
| Dòng điện định mức | 75A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 40°C |
| Độ ẩm hoạt động | Dưới 95% RH (không ngưng tụ) |
| Kích thước | 480 x 260 x 280mm |
| Trọng lượng | 28kg |
| Tiêu chuẩn | CE, UL, RoHS |
| Giao tiếp truyền thông | Modbus RTU (RS485) |
| Phần mềm lập trình | INVT Workshop |
| Bảo hành | 24 tháng |
| Giá bán | Liên hệ |
| Nơi sản xuất | Trung Quốc |
| Đơn vị cung cấp | Thanh Thiên Phú |
2. Cấu Tạo Sản Phẩm GD270-037-4
Biến tần INVT GD270-037-4 được cấu thành từ các bộ phận chính sau:
Khối chỉnh lưu (Rectifier):
- Chức năng: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Linh kiện: Sử dụng các diode hoặc thyristor công suất lớn để đảm bảo hiệu suất chuyển đổi cao và độ tin cậy.
Khối nghịch lưu (Inverter):
- Chức năng: Chuyển đổi điện áp một chiều (DC) từ khối chỉnh lưu thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ.
- Linh kiện: Sử dụng các IGBT (Insulated Gate Bipolar Transistor) công suất lớn, được điều khiển bằng các xung PWM (Pulse Width Modulation) để tạo ra sóng điện áp đầu ra gần sin, giảm thiểu sóng hài và tổn hao năng lượng.
Khối điều khiển (Control Unit):
Chức năng: Điều khiển toàn bộ hoạt động của biến tần, bao gồm:
- Thu thập tín hiệu phản hồi từ động cơ (dòng điện, tốc độ, vị trí…).
- Xử lý các tín hiệu điều khiển từ người dùng (nút nhấn, biến trở, giao tiếp truyền thông…).
- Tính toán và tạo ra các xung điều khiển cho khối nghịch lưu.
- Thực hiện các chức năng bảo vệ (quá dòng, quá áp, quá nhiệt, mất pha…).
Linh kiện: Sử dụng vi xử lý (Microprocessor) hoặc vi điều khiển (Microcontroller) tốc độ cao, bộ nhớ chương trình (ROM), bộ nhớ dữ liệu (RAM), các mạch giao tiếp (ADC, DAC, UART, SPI…).
Khối giao tiếp (Communication Unit):
- Chức năng: Cho phép biến tần giao tiếp với các thiết bị ngoại vi như máy tính, PLC, HMI… thông qua các chuẩn truyền thông phổ biến như Modbus RTU (RS485).
- Linh kiện: Sử dụng các IC giao tiếp chuyên dụng, các cổng kết nối (RJ45, DB9…).
Khối hiển thị và giao diện người dùng (Display and User Interface):
- Chức năng: Hiển thị các thông số hoạt động của biến tần (tần số, dòng điện, điện áp, tốc độ…), trạng thái lỗi, và cho phép người dùng cài đặt các thông số, điều khiển biến tần.
- Linh kiện: Sử dụng màn hình LCD hoặc LED, các nút nhấn, đèn báo…
Hệ thống tản nhiệt (Cooling System):
- Chức năng: Giải nhiệt cho các linh kiện công suất (IGBT, diode, thyristor…) và các bộ phận khác trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Linh kiện: Sử dụng quạt tản nhiệt, tấm tản nhiệt bằng nhôm hoặc đồng…
Vỏ máy (Enclosure):
- Chức năng: Bảo vệ các bộ phận bên trong biến tần khỏi các tác động của môi trường (bụi, ẩm, va đập…), đảm bảo an toàn cho người sử dụng.
- Vật liệu: Thường được làm bằng thép sơn tĩnh điện hoặc nhựa ABS, đảm bảo độ bền và khả năng chống ăn mòn.
3. Các Tính Năng Chính Của Sản Phẩm GD270-037-4
Điều khiển V/F, SVC và FVC:
- V/F (Voltage/Frequency): Chế độ điều khiển đơn giản và phổ biến nhất, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và moment.
- SVC (Sensorless Vector Control): Chế độ điều khiển vector không cảm biến, cung cấp khả năng điều khiển tốc độ và moment chính xác hơn so với V/F, mà không cần sử dụng cảm biến tốc độ.
- FVC (Flux Vector Control): Chế độ điều khiển vector từ thông, cung cấp khả năng điều khiển tốc độ và moment chính xác nhất, đáp ứng các ứng dụng đòi hỏi hiệu suất cao như máy công cụ, thang máy…
Khả năng quá tải cao: Cho phép biến tần hoạt động vượt quá công suất định mức trong một khoảng thời gian ngắn, giúp đáp ứng các yêu cầu tải đột biến trong quá trình vận hành.
Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… giúp bảo vệ động cơ và biến tần khỏi các sự cố, đảm bảo an toàn cho hệ thống.
Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ (EMC).
Chức năng điều khiển PID: Tích hợp bộ điều khiển PID (Proportional-Integral-Derivative) cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ… trong các ứng dụng yêu cầu độ ổn định cao.
Chức năng điều khiển đa tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, dễ dàng thay đổi tốc độ động cơ theo yêu cầu của ứng dụng.
Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ (điện trở, điện cảm…), giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
Chức năng chạy JOG: Cho phép vận hành động cơ ở tốc độ thấp để kiểm tra, bảo trì hoặc điều chỉnh vị trí.
Chức năng điều khiển thắng DC (DC braking): Giúp dừng động cơ nhanh chóng và chính xác bằng cách cung cấp dòng điện một chiều vào cuộn dây stator.
Hỗ trợ nhiều ngôn ngữ: Giao diện người dùng thân thiện, hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng cài đặt và vận hành.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm INVT Workshop
Bước 1: Chuẩn bị
- Biến tần INVT GD270-037-4: Đảm bảo biến tần đã được lắp đặt và cấp nguồn đúng cách.
- Máy tính: Sử dụng máy tính chạy hệ điều hành Windows (XP/7/8/10).
- Cáp kết nối: Sử dụng cáp chuyển đổi USB to RS485.
- Phần mềm INVT Workshop: Tải về phiên bản mới nhất từ trang web của INVT hoặc thanhthienphu.vn.
Bước 2: Cài đặt phần mềm INVT Workshop
- Chạy file cài đặt (thường có tên là “INVT_Workshop_Setup.exe”).
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Bước 3: Kết nối phần cứng
- Kết nối cáp chuyển đổi USB to RS485 vào cổng USB của máy tính.
- Kết nối đầu còn lại của cáp vào cổng RS485 trên biến tần (thường có ký hiệu là A+, B-).
Bước 4: Cài đặt driver cho cáp chuyển đổi
- Nếu máy tính không tự động nhận diện cáp chuyển đổi, bạn cần cài đặt driver thủ công.
- Thông thường, driver sẽ được cung cấp kèm theo cáp hoặc có thể tải về từ trang web của nhà sản xuất.
Bước 5: Kết nối phần mềm với biến tần
- Mở phần mềm INVT Workshop.
- Chọn cổng COM tương ứng với cáp chuyển đổi USB to RS485.
- Chọn tốc độ baud (thường là 9600 hoặc 19200).
- Chọn địa chỉ của biến tần (mặc định thường là 1).
- Nhấn nút “Connect” hoặc “Kết nối”.
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần và bạn có thể bắt đầu cấu hình.
5. Cách Lập Trình Sản Phẩm GD270-037-4
Các thông số cơ bản cần lập trình:
Thông số động cơ:
- P0.01: Điện áp định mức của động cơ (V).
- P0.02: Dòng điện định mức của động cơ (A).
- P0.03: Tần số định mức của động cơ (Hz).
- P0.04: Tốc độ định mức của động cơ (RPM).
- P0.05: Công suất định mức của động cơ (kW).
Chế độ điều khiển:
P0.00: Chọn chế độ điều khiển (0: V/F, 1: SVC, 2: FVC).
Nguồn lệnh chạy/dừng:
P1.00: Chọn nguồn lệnh chạy/dừng (0: Bàn phím, 1: Terminal, 2: Truyền thông).
Nguồn đặt tần số:
P1.01: Chọn nguồn đặt tần số (0: Bàn phím, 1: Analog Input, 2: Truyền thông, 3: Multi-step speed…).
Thời gian tăng/giảm tốc:
- P1.06: Thời gian tăng tốc (giây).
- P1.07: Thời gian giảm tốc (giây).
Ví dụ: Lập trình cho ứng dụng bơm quạt
Kết nối biến tần với phần mềm INVT Workshop.
Cài đặt thông số động cơ:
- P0.01 = 380 (V)
- P0.02 = (Dòng điện định mức của động cơ)
- P0.03 = 50 (Hz)
- P0.04 = (Tốc độ định mức của động cơ)
- P0.05 = (Công suất định mức của động cơ)
Chọn chế độ điều khiển V/F: P0.00 = 0
Chọn nguồn lệnh chạy/dừng bằng terminal: P1.00 = 1
Chọn nguồn đặt tần số bằng Analog Input (0-10V): P1.01 = 1
Cài đặt thời gian tăng/giảm tốc:
- P1.06 = 10 (giây)
- P1.07 = 10 (giây)
Lưu các cài đặt và chạy thử.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD270-037-4
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Giải pháp khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải quá lớn, thông số động cơ không chính xác. | Tăng thời gian tăng tốc, kiểm tra tải, kiểm tra và cài đặt lại thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OC3 | Quá dòng khi chạy ổn định | Tải quá lớn, điện áp lưới không ổn định, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn. | Kiểm tra điện áp lưới, tăng thời gian tăng tốc. |
| OV2 | Quá áp khi giảm tốc | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, năng lượng tái sinh từ động cơ quá lớn. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OV3 | Quá áp khi chạy ổn định | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Điện áp thấp (Under Voltage) | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| OH | Quá nhiệt (Over Heat) | Nhiệt độ môi trường quá cao, quạt tản nhiệt bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt tản nhiệt, đảm bảo thông gió tốt. |
| EF | Lỗi bên ngoài (External Fault) | Tín hiệu lỗi từ thiết bị bên ngoài (cảm biến, công tắc hành trình…). | Kiểm tra các thiết bị ngoại vi và kết nối. |
| CE | Lỗi truyền thông (Communication Error) | Lỗi kết nối cáp truyền thông, cài đặt thông số truyền thông không chính xác. | Kiểm tra cáp truyền thông, kiểm tra và cài đặt lại thông số truyền thông (địa chỉ, tốc độ baud…). |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Về Thiết Bị Điện Công Nghiệp
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT GD270-037-4 chính hãng, đầy đủ giấy tờ chứng nhận nguồn gốc và chất lượng (CO, CQ).
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm và ứng dụng, sẵn sàng tư vấn và hỗ trợ bạn lựa chọn giải pháp tối ưu nhất.
- Hỗ trợ kỹ thuật 24/7: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ kỹ thuật nhanh chóng, kịp thời, đảm bảo hệ thống của bạn hoạt động liên tục và ổn định.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ và an toàn.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, lâu dài, giúp bạn an tâm sử dụng sản phẩm.
- Dịch vụ hậu mãi chu đáo: Chăm sóc khách hàng sau bán hàng, đảm bảo sự hài lòng của bạn.
Liên hệ ngay với thanhthienphu.vn để được tư vấn và báo giá:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn trong lĩnh vực điện công nghiệp! Chúng tôi luôn sẵn lòng lắng nghe và đáp ứng mọi nhu cầu của bạn.
