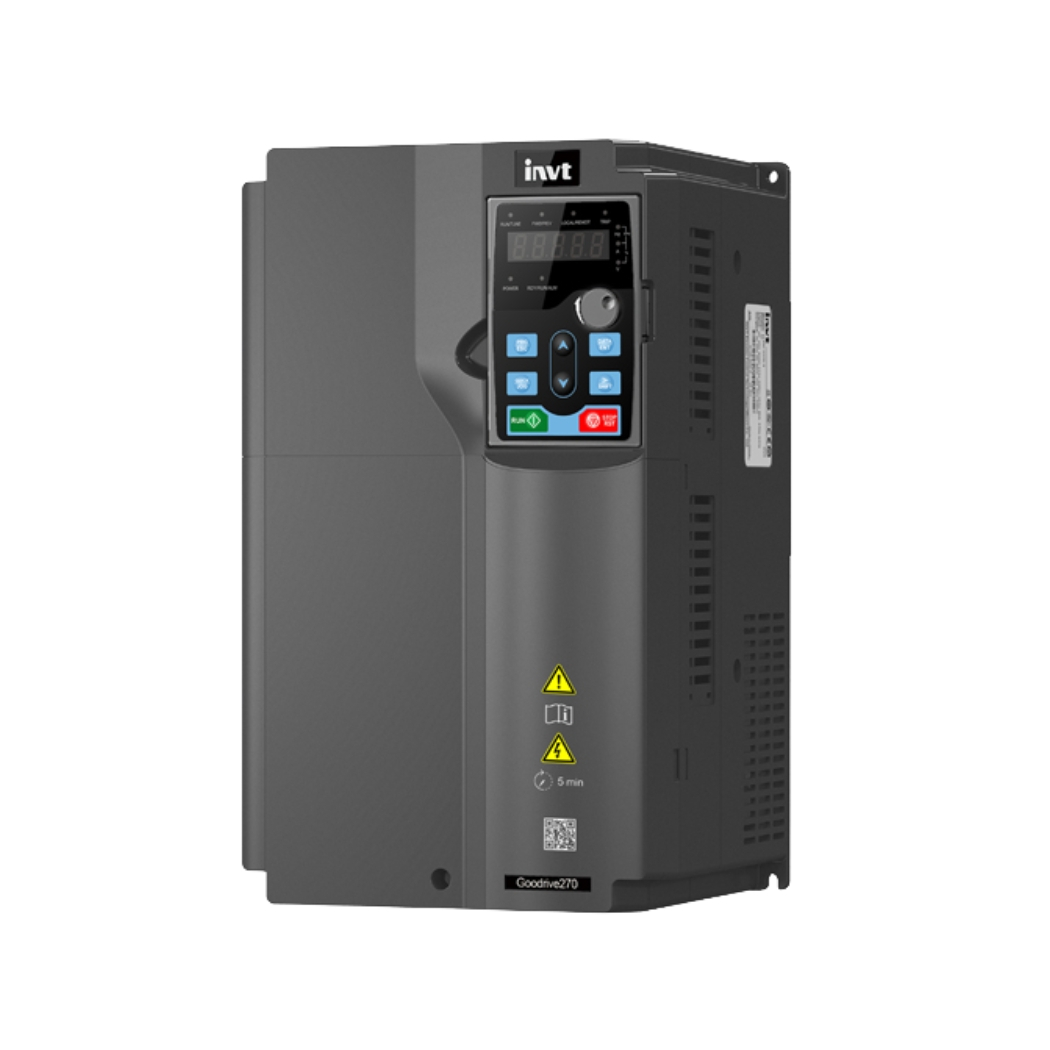

GD270-018-4 Biến tần INVT 3P 380-480V 18kW, giải pháp vận hành mạnh mẽ và tiết kiệm năng lượng tối ưu cho hệ thống điện công nghiệp của bạn, đã có mặt tại thanhthienphu.vn.
Nâng tầm hiệu suất, giảm thiểu chi phí và kiến tạo môi trường làm việc an toàn với dòng biến tần ưu việt này, lựa chọn hàng đầu của các kỹ sư, chuyên gia và nhà quản lý trong ngành.
1. Thông tin chi tiết về sản phẩm GD270-018-4
Để giúp quý khách hàng, đặc biệt là các kỹ sư điện và quản lý kỹ thuật, có cái nhìn tổng quan và chi tiết nhất, thanhthienphu.vn xin trình bày bảng thông số kỹ thuật của sản phẩm:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | GD270-018-4 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | GD270 |
| Điện áp đầu vào | 3 pha, 380-480V AC, 50/60Hz |
| Công suất định mức | 18kW (25HP) |
| Dòng điện đầu ra định mức | 38A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Mô-men khởi động | 180% ở 0.25Hz (SVC), 200% ở 0Hz (VC) |
| Độ chính xác điều khiển tốc độ | ±0.5% (SVC), ±0.02% (VC) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… |
| Giao tiếp truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến 40°C |
| Độ ẩm môi trường hoạt động | Dưới 95% RH (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 380 x 230 x 218 mm |
| Trọng lượng | Khoảng 11kg |
| Tiêu chuẩn | CE, UL, RoHS |
2. Cấu tạo sản phẩm
INVT GD270-018-4 là một kiệt tác kỹ thuật, được tạo nên từ sự kết hợp tinh tế của các thành phần chất lượng cao:
Mạch công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đảm nhiệm vai trò chuyển đổi năng lượng điện một cách hiệu quả và đáng tin cậy. Các IGBT này được lựa chọn kỹ lưỡng để đảm bảo hiệu suất cao, tổn thất điện năng thấp và tuổi thọ dài.
Mạch điều khiển: Sử dụng bộ vi xử lý (DSP – Digital Signal Processor) mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác theo yêu cầu. Bộ vi xử lý này có khả năng xử lý tín hiệu nhanh chóng và chính xác, cho phép biến tần đáp ứng nhanh với các thay đổi tải và điều kiện vận hành.
Mạch bảo vệ: Tích hợp nhiều lớp bảo vệ, liên tục giám sát các thông số hoạt động của biến tần và động cơ, đảm bảo an toàn tuyệt đối cho hệ thống. Các chức năng bảo vệ bao gồm:
- Bảo vệ quá dòng: Ngăn chặn dòng điện vượt quá giới hạn cho phép, bảo vệ biến tần và động cơ khỏi hư hỏng.
- Bảo vệ quá áp: Ngăn chặn điện áp vượt quá giới hạn cho phép, bảo vệ các linh kiện điện tử nhạy cảm.
- Bảo vệ thấp áp: Đảm bảo biến tần hoạt động ổn định trong trường hợp điện áp nguồn không ổn định.
- Bảo vệ quá nhiệt: Ngăn chặn biến tần hoạt động quá nhiệt độ cho phép, bảo vệ các linh kiện và kéo dài tuổi thọ.
- Bảo vệ mất pha: Phát hiện và ngắt hoạt động khi một trong các pha đầu vào bị mất, bảo vệ động cơ.
- Bảo vệ ngắn mạch: Ngăn chặn dòng điện tăng đột ngột do ngắn mạch, bảo vệ biến tần và hệ thống điện.
- Bảo vệ chạm đất: Phát hiện dòng rò xuống đất và ngắt hoạt động, đảm bảo an toàn cho người vận hành.
Màn hình hiển thị và bàn phím: Giao diện trực quan, thân thiện với người dùng, cho phép dễ dàng cài đặt, giám sát và điều khiển biến tần. Màn hình hiển thị các thông số quan trọng như tần số đầu ra, dòng điện, điện áp, tốc độ động cơ, trạng thái hoạt động… Bàn phím cho phép người dùng dễ dàng thay đổi các thông số cài đặt và điều khiển biến tần.
Quạt làm mát: quạt có công suất lớn đảm bảo biến tần luôn được làm mát trong quá trình vận hành
Vỏ máy: Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường, đồng thời đảm bảo khả năng tản nhiệt tốt.
3. Các tính năng chính của GD270-018-4
Biến tần INVT GD270-018-4 không chỉ là một thiết bị điều khiển tốc độ động cơ thông thường, mà còn là một giải pháp toàn diện, mang đến những lợi ích vượt trội cho người sử dụng:
Điều khiển Vector vòng kín (VC) và Sensorless Vector Control (SVC):
- VC: Cung cấp khả năng điều khiển chính xác mô-men xoắn và tốc độ động cơ ngay cả ở tốc độ rất thấp, đáp ứng yêu cầu của các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, thang máy…
- SVC: Không cần sử dụng cảm biến tốc độ (encoder), giúp giảm chi phí và đơn giản hóa hệ thống, vẫn đảm bảo hiệu suất điều khiển tốt trong nhiều ứng dụng.
Chế độ điều khiển V/F: Phù hợp với các ứng dụng đơn giản, không yêu cầu độ chính xác cao như bơm, quạt… Chế độ này dễ cài đặt và sử dụng, tiết kiệm chi phí đầu tư.
Khả năng quá tải cao: Cho phép biến tần chịu được tải vượt quá định mức trong thời gian ngắn, đảm bảo hệ thống hoạt động ổn định trong các điều kiện tải thay đổi đột ngột.
Mô-men khởi động lớn: Giúp động cơ khởi động mạnh mẽ và nhanh chóng, ngay cả khi mang tải nặng.
Tiết kiệm năng lượng:
- Tối ưu hóa hiệu suất động cơ: Biến tần điều chỉnh tốc độ động cơ phù hợp với tải thực tế, giảm thiểu tổn thất điện năng.
- Chế độ ngủ (sleep mode): Tự động chuyển sang chế độ tiết kiệm năng lượng khi động cơ không hoạt động.
- Theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm đến 30% điện năng tiêu thụ cho các hệ thống truyền động.
Tích hợp chức năng PLC đơn giản: Cho phép thực hiện các tác vụ điều khiển logic cơ bản, giảm thiểu nhu cầu sử dụng bộ điều khiển PLC bên ngoài.
Giao tiếp truyền thông Modbus RTU: Dễ dàng kết nối với các hệ thống điều khiển và giám sát trung tâm, cho phép theo dõi và điều khiển từ xa.
Chức năng tự động dò thông số động cơ (auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
Chức năng bảo vệ toàn diện: Đảm bảo an toàn cho hệ thống và người vận hành.
Tính năng tự động khởi động lại khi có sự cố về nguồn điện
4. Hướng dẫn kết nối GD270-018-4
Để tận dụng tối đa sức mạnh của biến tần INVT GD270-018-4, việc kết nối với phần mềm chuyên dụng là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện:
Chuẩn bị:
- Biến tần INVT GD270-018-4: Đảm bảo biến tần đã được lắp đặt và cấp nguồn đúng cách.
- Máy tính: Sử dụng máy tính chạy hệ điều hành Windows, có cổng USB hoặc cổng COM (RS232/RS485).
- Cáp kết nối: Sử dụng cáp USB-RS485 hoặc cáp chuyển đổi RS232/RS485 sang USB (nếu cần).
- Phần mềm: Tải về phần mềm INVT Workshop từ trang web chính thức của INVT hoặc từ trang web thanhthienphu.vn.
- Driver: Cài đặt driver cho cáp kết nối (nếu cần).
Kết nối phần cứng:
- Kết nối cáp USB-RS485 hoặc cáp chuyển đổi vào cổng RS485 trên biến tần.
- Kết nối đầu còn lại của cáp vào cổng USB trên máy tính.
Cài đặt phần mềm:
Chạy file cài đặt phần mềm INVT Workshop và làm theo hướng dẫn trên màn hình.
Kết nối phần mềm với biến tần:
- Mở phần mềm INVT Workshop.
- Chọn cổng COM tương ứng với cáp kết nối.
- Chọn tốc độ baud (baud rate) phù hợp (thường là 9600 hoặc 19200).
- Nhấn nút “Connect” để kết nối.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần, bao gồm model, phiên bản firmware…
- Bạn có thể bắt đầu thực hiện các thao tác giám sát, cài đặt thông số, điều khiển biến tần thông qua phần mềm.
5. Cách lập trình GD270-018-4
Lập trình biến tần INVT GD270-018-4 là một quá trình không quá phức tạp, nhưng đòi hỏi sự cẩn thận và hiểu biết về các thông số kỹ thuật. thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản:
Truy cập vào chế độ lập trình:
Sử dụng bàn phím trên biến tần hoặc phần mềm INVT Workshop để vào chế độ cài đặt thông số (parameter setting).
Cài đặt các thông số cơ bản:
- Chọn chế độ điều khiển: V/F, SVC, hoặc VC (tùy theo ứng dụng).
- Cài đặt thông số động cơ: Điện áp định mức, dòng điện định mức, tần số định mức, số cực… (lấy thông tin từ nhãn động cơ).
- Cài đặt tần số đầu ra tối đa/tối thiểu: Giới hạn dải tần số hoạt động của động cơ.
- Cài đặt thời gian tăng/giảm tốc: Điều chỉnh thời gian động cơ tăng tốc và giảm tốc.
- Cài đặt các thông số bảo vệ: Quá dòng, quá áp, thấp áp, quá nhiệt…
Cài đặt các thông số nâng cao (tùy chọn):
- Điều khiển PID: Cho các ứng dụng yêu cầu điều khiển chính xác tốc độ hoặc vị trí.
- Chức năng PLC: Lập trình các tác vụ điều khiển logic đơn giản.
- Giao tiếp truyền thông: Cài đặt địa chỉ Modbus, tốc độ baud…
Lưu và thoát:
Sau khi hoàn tất cài đặt, lưu các thông số và thoát khỏi chế độ lập trình.
Kiểm tra và hiệu chỉnh:
- Cho biến tần chạy thử và kiểm tra hoạt động của động cơ.
- Điều chỉnh các thông số nếu cần thiết để đạt được hiệu suất tối ưu.
6. Khắc phục một số lỗi thường gặp trên GD270-018-4
Trong quá trình sử dụng, đôi khi bạn có thể gặp phải một số lỗi trên biến tần INVT GD270-018-4. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn xác định và khắc phục các lỗi thường gặp:
| Mã lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| OC | Quá dòng (Overcurrent) | Kiểm tra tải động cơ, giảm tải nếu cần. Kiểm tra thông số động cơ, đảm bảo cài đặt đúng. Kiểm tra dây cáp kết nối, đảm bảo không bị ngắn mạch. Nếu lỗi vẫn còn, có thể biến tần bị hỏng, liên hệ thanhthienphu.vn để được hỗ trợ. |
| OV | Quá áp (Overvoltage) | Kiểm tra điện áp nguồn, đảm bảo nằm trong dải cho phép. Kiểm tra cài đặt thông số bảo vệ quá áp. Nếu điện áp nguồn không ổn định, sử dụng ổn áp. |
| LU | Thấp áp (Undervoltage) | Kiểm tra điện áp nguồn, đảm bảo đủ điện áp. Kiểm tra cài đặt thông số bảo vệ thấp áp. Nếu điện áp nguồn không ổn định, sử dụng ổn áp. |
| OH | Quá nhiệt (Overheat) | Kiểm tra quạt làm mát, đảm bảo hoạt động tốt. Kiểm tra môi trường xung quanh, đảm bảo thông thoáng và nhiệt độ không quá cao. Vệ sinh biến tần, loại bỏ bụi bẩn. Nếu lỗi vẫn còn, có thể cảm biến nhiệt bị hỏng hoặc biến tần bị quá tải, liên hệ thanhthienphu.vn để được hỗ trợ. |
| EF | Lỗi ngoài (External Fault) | Kiểm tra các thiết bị ngoại vi kết nối với biến tần (công tắc hành trình, cảm biến…), đảm bảo hoạt động bình thường. Kiểm tra dây cáp kết nối. |
| Khác | Các mã lỗi khác (tham khảo tài liệu hướng dẫn sử dụng của biến tần) | Tham khảo tài liệu hướng dẫn sử dụng để xác định nguyên nhân và giải pháp. Nếu không tự khắc phục được, liên hệ thanhthienphu.vn để được hỗ trợ. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp biến tần mạnh mẽ, tin cậy và tiết kiệm năng lượng cho hệ thống của mình? GD270-018-4 Biến tần INVT 3P 380-480V 18kW chính là lựa chọn hoàn hảo.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp biến tần INVT GD270-018-4 chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CQ) và xuất xứ (CO).
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn biến tần phù hợp nhất với nhu cầu và ứng dụng của mình.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Chính sách bảo hành uy tín: Biến tần INVT GD270-018-4 được bảo hành chính hãng 12 tháng, đảm bảo quyền lợi của khách hàng.
- Giao hàng nhanh chóng: Chúng tôi giao hàng trên toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa và điều khiển điện!
