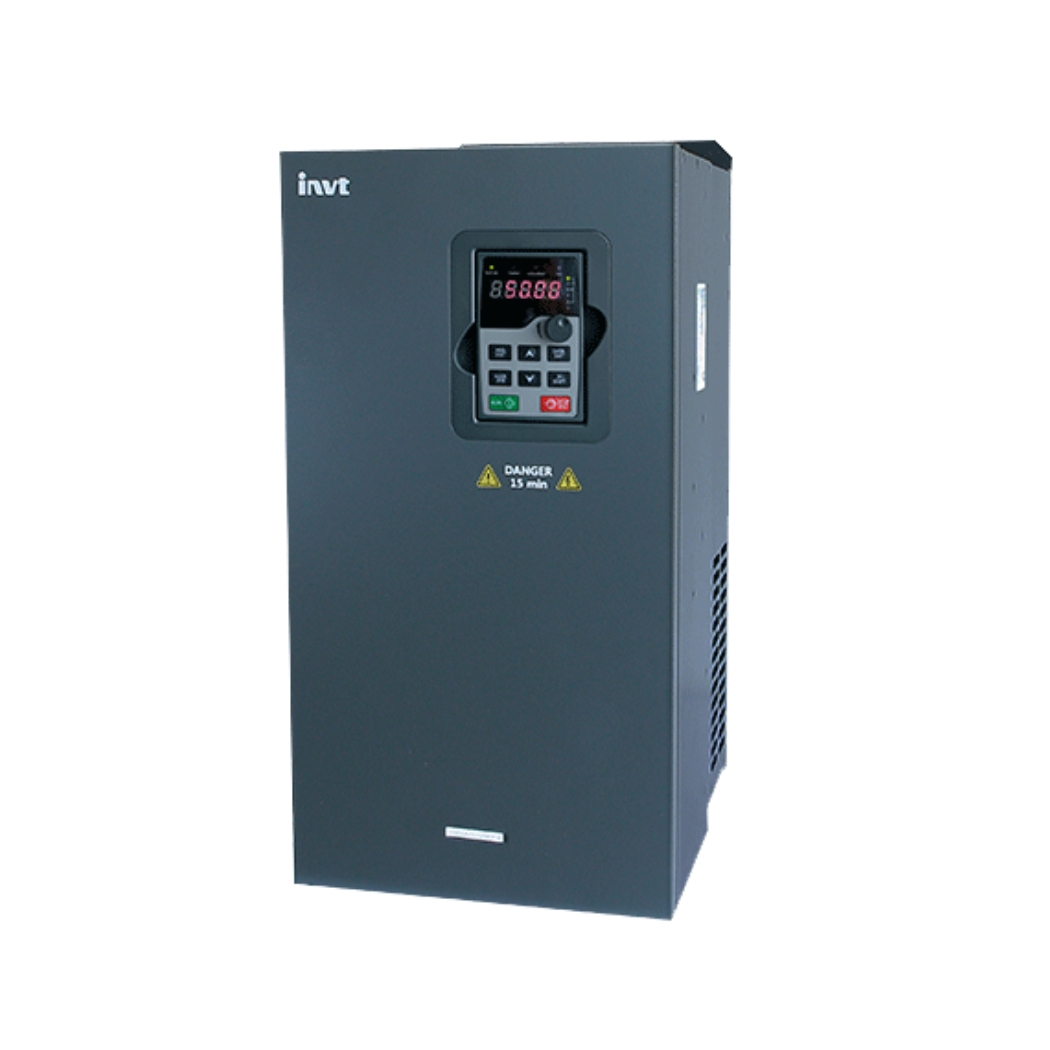

GD200A-160G-2 – Biến tần INVT GD200A điện áp vào/ra 3 pha 220V 160kW là một giải pháp truyền động điện tiên tiến, đang mở ra kỷ nguyên mới cho hiệu quả vận hành và tối ưu hóa năng lượng trong các ngành công nghiệp nặng, giúp các kỹ sư và quản lý kỹ thuật giải quyết triệt để những thách thức về thiết bị lạc hậu và chi phí vận hành leo thang.
Tại thanhthienphu.vn, chúng tôi tự hào mang đến dòng sản phẩm bộ biến đổi tần số INVT GD200A ưu việt này, đồng hành cùng quý vị nâng tầm sản xuất, đảm bảo an toàn và gia tăng sức cạnh tranh bền vững, đặc biệt là với các model biến tần INVT 160kW và bộ điều khiển động cơ 3 pha 220V 160kW.
1. Cấu tạo sản phẩm GD200A-160G-2
- Vỏ máy và kết cấu cơ khí: Vỏ của biến tần GD200A-160G-2 được chế tạo từ vật liệu cao cấp, có khả năng chống chịu va đập và các tác động từ môi trường công nghiệp như bụi bẩn, độ ẩm. Thiết kế cơ khí thông minh đảm bảo độ cứng vững, giảm thiểu rung động trong quá trình vận hành, góp phần bảo vệ các linh kiện điện tử nhạy cảm bên trong. Kích thước của biến tần được tối ưu hóa, tuy mang công suất lớn 160kW nhưng vẫn đảm bảo tính nhỏ gọn tương đối, thuận tiện cho việc lắp đặt trong các tủ điện có không gian hạn chế.
- Khối công suất (IGBT và Diode): Trái tim của biến tần là khối công suất, nơi diễn ra quá trình nghịch lưu chuyển đổi điện áp DC thành AC xoay chiều có tần số và biên độ thay đổi được để điều khiển tốc độ động cơ. INVT GD200A-160G-2 sử dụng các module IGBT (Insulated Gate Bipolar Transistor) thế hệ mới từ các nhà sản xuất danh tiếng, có khả năng chịu dòng và áp cao, tổn hao chuyển mạch thấp, giúp nâng cao hiệu suất tổng thể và độ tin cậy của biến tần. Đi kèm là các diode chỉnh lưu đầu vào chất lượng cao, đảm bảo nguồn DC ổn định cho khối nghịch lưu. Các linh kiện này được lựa chọn kỹ lưỡng để đảm bảo khả năng chịu quá tải đặc biệt, một trong những thuộc tính hiếm và ưu việt của dòng sản phẩm này.
- Mạch điều khiển và Vi xử lý (DSP): Bộ não của biến tần là mạch điều khiển trung tâm, được trang bị vi xử lý tín hiệu số DSP (Digital Signal Processor) tốc độ cao. DSP này thực thi các thuật toán điều khiển tiên tiến như điều khiển vector vòng hở (SVC), điều khiển V/F, mang lại độ chính xác cao trong việc điều khiển tốc độ và momen động cơ. Mạch điều khiển còn tích hợp các giao thức truyền thông phổ biến như Modbus RTU, cho phép biến tần dễ dàng kết nối và đồng bộ với các hệ thống PLC, HMI, SCADA trong một giải pháp tự động hóa công nghiệp toàn diện.
- Hệ thống tản nhiệt: Với công suất lớn 160kW, việc giải nhiệt hiệu quả là yếu tố sống còn để đảm bảo biến tần hoạt động ổn định và bền bỉ. GD200A-160G-2 được trang bị hệ thống tản nhiệt tối ưu, bao gồm các khối tản nhiệt nhôm kích thước lớn, có diện tích tiếp xúc rộng và quạt làm mát công suất cao, tốc độ có thể điều chỉnh được. Thiết kế đường thông gió khoa học giúp luồng khí lưu thông hiệu quả, giải nhiệt nhanh chóng cho các linh kiện công suất, kể cả khi vận hành ở tải nặng và trong môi trường nhiệt độ cao.
- Tụ điện DC Bus: Hệ thống tụ điện DC Bus có dung lượng lớn và chất lượng cao, đóng vai trò tích trữ năng lượng và làm phẳng điện áp một chiều sau chỉnh lưu. Việc sử dụng tụ điện tốt giúp cải thiện hệ số công suất đầu vào, giảm sóng hài và tăng khả năng chịu đựng các biến động điện áp lưới, đồng thời cung cấp năng lượng tức thời cho động cơ khi cần momen khởi động lớn.
- Màn hình vận hành và Bàn phím: Biến tần INVT GD200A 160kW được trang bị màn hình LED hoặc LCD (tùy phiên bản cụ thể) hiển thị rõ ràng các thông số vận hành, mã lỗi, giúp người dùng dễ dàng theo dõi và cài đặt. Bàn phím tích hợp hoặc có thể tháo rời, với các phím chức năng trực quan, cho phép thao tác cài đặt thông số, giám sát và điều khiển tại chỗ một cách thuận tiện. Giao diện vận hành thân thiện là một trong những đặc điểm độc đáo giúp kỹ thuật viên nhanh chóng làm chủ thiết bị.
- Các cổng kết nối I/O: Thiết bị cung cấp đầy đủ các cổng vào/ra số (Digital Input/Output) và tương tự (Analog Input/Output), rơ le ngõ ra, cho phép kết nối linh hoạt với các cảm biến, công tắc, nút nhấn và các thiết bị điều khiển ngoại vi khác, đáp ứng đa dạng yêu cầu ứng dụng trong ngành sản xuất và tự động hóa.
2. Các tính năng chính của sản phẩm GD200A-160G-2
Chế độ điều khiển đa dạng và linh hoạt:
- Điều khiển Vector vòng hở (SVC – Sensorless Vector Control): Đây là một trong những tính năng nổi bật nhất, cho phép biến tần điều khiển chính xác tốc độ và momen của động cơ mà không cần sử dụng encoder phản hồi. Thuật toán SVC tiên tiến giúp GD200A-160G-2 đạt được momen khởi động lớn (lên đến 150% momen định mức ở 0.5Hz), đáp ứng nhanh với sự thay đổi của tải, và duy trì tốc độ ổn định ngay cả ở tần số thấp. Tính năng này đặc biệt hữu ích cho các ứng dụng tải nặng như máy nghiền, máy trộn, băng tải chở vật liệu nặng.
- Điều khiển V/F (Voltage/Frequency): Chế độ điều khiển V/F truyền thống nhưng được tối ưu hóa, phù hợp cho các ứng dụng bơm, quạt hoặc các ứng dụng không đòi hỏi độ chính xác quá cao về momen. Biến tần cho phép tùy chỉnh đường cong V/F đa điểm, giúp tối ưu hóa hiệu suất động cơ cho từng loại tải cụ thể, góp phần tiết kiệm điện năng.
- Điều khiển Torque (Momen): Cho phép điều khiển trực tiếp momen động cơ, phù hợp cho các ứng dụng cần kiểm soát lực căng như máy cuộn, máy xả cuộn.
Khả năng tiết kiệm năng lượng vượt trội: Biến tần GD200A-160G-2 được tích hợp thuật toán tối ưu hóa năng lượng tự động. Khi động cơ hoạt động ở chế độ non tải hoặc tải nhẹ, biến tần sẽ tự động điều chỉnh điện áp đầu ra để giảm thiểu tổn hao năng lượng trong động cơ và bản thân biến tần. Theo các nghiên cứu và ứng dụng thực tế, việc sử dụng biến tần cho các ứng dụng như bơm và quạt có thể tiết kiệm từ 20% đến 60% điện năng tiêu thụ so với các phương pháp điều khiển truyền thống như dùng van tiết lưu hay damper. Điều này trực tiếp làm giảm chi phí vận hành, một yếu tố quan trọng đối với các doanh nghiệp, đặc biệt là các chủ doanh nghiệp nhỏ và vừa.
Chức năng bảo vệ toàn diện: An toàn cho động cơ và biến tần là ưu tiên hàng đầu. GD200A-160G-2 tích hợp hơn 20 chức năng bảo vệ khác nhau, bao gồm:
- Bảo vệ quá dòng (Overcurrent)
- Bảo vệ quá áp (Overvoltage)
- Bảo vệ thấp áp (Undervoltage)
- Bảo vệ quá tải động cơ (Motor Overload) và quá tải biến tần (Inverter Overload)
- Bảo vệ quá nhiệt (Overheat) cho cả biến tần và động cơ (thông qua cảm biến PTC/KTY)
- Bảo vệ mất pha đầu vào/đầu ra (Input/Output Phase Loss)
- Bảo vệ chạm đất (Ground Fault) Các chức năng bảo vệ này hoạt động liên tục, giám sát các thông số vận hành và tự động dừng hoặc cảnh báo khi có sự cố, giúp ngăn ngừa hư hỏng thiết bị, giảm thiểu thời gian dừng máy và đảm bảo an toàn lao động.
Momen khởi động cao và khả năng chịu quá tải mạnh mẽ: Với khả năng cung cấp momen khởi động lên đến 150% ở 0.5Hz (trong chế độ SVC) và 180% trong 60 giây (quá tải nặng), biến tần GD200A-160G-2 dễ dàng khởi động các tải có quán tính lớn hoặc tải nặng mà không gây sụt áp lưới hay ảnh hưởng đến các thiết bị khác. Điều này đặc biệt quan trọng trong các ngành sản xuất công nghiệp như cơ khí, chế tạo máy.
Tích hợp bộ hãm (Braking Unit): Đối với các model công suất nhất định (cần kiểm tra catalog cụ thể cho model GD200A-160G-2), biến tần có thể được tích hợp sẵn bộ hãm động năng, cho phép kết nối trực tiếp với điện trở xả. Tính năng này giúp tiêu tán năng lượng tái sinh từ động cơ trong quá trình giảm tốc hoặc hãm, đảm bảo dừng động cơ nhanh và an toàn, rất cần thiết cho các ứng dụng như cầu trục, thang máy, máy ly tâm. Với công suất 160kW, việc lựa chọn điện trở xả phù hợp là rất quan trọng.
Giao tiếp truyền thông đa dạng: Biến tần hỗ trợ chuẩn giao tiếp Modbus RTU (RS485) tiêu chuẩn, dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa hiện có. Ngoài ra, có thể mở rộng các tùy chọn giao tiếp khác như Profibus-DP, CANopen thông qua các card mở rộng, tăng cường khả năng kết nối và giám sát từ xa. Đây là một thực thể LSI quan trọng, giúp biến tần hòa nhập vào các hệ thống điều khiển quá trình phức tạp.
Chức năng PLC đơn giản (Simple PLC): Cho phép thực hiện các chương trình điều khiển logic đơn giản với nhiều bước tốc độ, thời gian trễ, giúp giảm thiểu sự phụ thuộc vào PLC bên ngoài cho một số ứng dụng cơ bản, tiết kiệm chi phí và không gian lắp đặt.
Tích hợp bộ lọc EMC C3 (tùy chọn hoặc tiêu chuẩn tùy model): Bộ lọc EMC giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ, tránh gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong nhà máy. Đây là một thuộc tính hiếm và quan trọng, đặc biệt trong các môi trường yêu cầu độ ổn định cao.
3. Hướng dẫn kết nối sản phẩm GD200A-160G-2
Bước 1: Chuẩn bị trước khi kết nối – Nền tảng cho sự an toàn và chính xác
- Kiểm tra sản phẩm: Đảm bảo biến tần GD200A-160G-2 không bị hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra nhãn mác sản phẩm để xác nhận đúng model, công suất (160kW), điện áp vào/ra (3 pha 220V) phù hợp với yêu cầu hệ thống và động cơ.
- Chuẩn bị dụng cụ và vật tư: Bao gồm kìm tuốt dây, kìm bấm cosse, tua vít cách điện, đồng hồ vạn năng, găng tay cách điện, kính bảo hộ. Chuẩn bị dây cáp điện có tiết diện phù hợp với dòng điện định mức của biến tần 160kW (tham khảo tài liệu của INVT để chọn tiết diện dây chính xác), đầu cosse chất lượng tốt.
- Đảm bảo môi trường lắp đặt: Lắp đặt biến tần ở nơi khô ráo, thoáng mát, không có bụi kim loại, hóa chất ăn mòn, nhiệt độ và độ ẩm trong giới hạn cho phép của nhà sản xuất. Đảm bảo không gian xung quanh biến tần đủ để tản nhiệt và thao tác.
- Ngắt hoàn toàn nguồn điện: Trước khi thực hiện bất kỳ thao tác kết nối nào, phải đảm bảo nguồn điện cấp cho biến tần đã được ngắt hoàn toàn tại aptomat (CB) hoặc cầu dao tổng và treo biển cảnh báo không đóng điện. Sử dụng đồng hồ vạn năng để kiểm tra chắc chắn không còn điện áp.
Bước 2: Kết nối mạch động lực – Trái tim của hệ thống truyền động
Kết nối nguồn điện đầu vào (R, S, T hoặc L1, L2, L3):
- Kết nối 3 pha điện áp lưới 220VAC vào các cọc đấu dây R, S, T (hoặc L1, L2, L3) trên biến tần.
- Sử dụng cáp điện có tiết diện phù hợp, bấm đầu cosse chắc chắn để đảm bảo tiếp xúc tốt, tránh phát sinh nhiệt và tia lửa điện. Xiết chặt các ốc vít tại cọc đấu dây.
- Nên sử dụng một aptomat (MCCB) hoặc cầu chì bảo vệ riêng cho đường cấp nguồn vào biến tần, có dòng cắt phù hợp với công suất của biến tần GD200A-160G-2.
Kết nối đầu ra động cơ (U, V, W):
- Kết nối 3 dây của động cơ điện 3 pha 220V vào các cọc đấu dây U, V, W trên biến tần.
- Tương tự như kết nối đầu vào, đảm bảo cáp điện có tiết diện phù hợp với dòng định mức của động cơ 160kW, đầu cosse chắc chắn và siết chặt ốc.
- Lưu ý quan trọng: Không được lắp đặt tụ bù hoặc bộ lọc sóng hài giữa biến tần và động cơ trừ khi có chỉ dẫn đặc biệt từ nhà sản xuất. Không đóng trực tiếp điện lưới vào các cọc U, V, W.
Kết nối điện trở hãm (nếu có):
- Nếu ứng dụng yêu cầu hãm dừng nhanh hoặc làm việc với tải có quán tính lớn, cần sử dụng điện trở hãm (điện trở xả).
- Kết nối điện trở hãm vào các cọc P+ và PB (hoặc theo ký hiệu cụ thể trên biến tần). Đảm bảo giá trị điện trở và công suất của điện trở hãm phù hợp với khuyến cáo của INVT cho model drive INVT GD200A 160kW.
Kết nối tiếp địa (PE hoặc GND):
- Đây là kết nối bắt buộc để đảm bảo an toàn. Kết nối cọc tiếp địa của biến tần với hệ thống tiếp địa tin cậy của nhà máy. Dây tiếp địa phải có tiết diện đủ lớn và điện trở tiếp đất phải đạt tiêu chuẩn.
Bước 3: Kết nối mạch điều khiển – Bộ não chỉ huy hoạt động Biến tần GD200A-160G-2 cung cấp nhiều ngõ vào/ra điều khiển (Digital Inputs/Outputs, Analog Inputs/Outputs, Relay Outputs) để nhận lệnh và xuất tín hiệu trạng thái.
- Ngõ vào số (Digital Inputs – DI): Dùng để nhận lệnh chạy/dừng, chạy thuận/nghịch, chọn cấp tốc độ đặt trước, reset lỗi… từ các nút nhấn, công tắc, tiếp điểm rơ le của PLC. Ví dụ: kết nối nút nhấn thường mở giữa chân COM và DI1 cho lệnh chạy thuận.
- Ngõ vào tương tự (Analog Inputs – AI): Dùng để nhận tín hiệu đặt tần số hoặc tín hiệu phản hồi từ cảm biến (ví dụ: 0-10VDC hoặc 4-20mA). Kết nối biến trở ngoài hoặc tín hiệu từ PLC/cảm biến vào các chân AI và GND tương ứng.
- Ngõ ra rơ le (Relay Outputs – RO): Dùng để xuất tín hiệu trạng thái của biến tần như đang chạy, báo lỗi, đạt tần số… để điều khiển đèn báo, còi hoặc gửi tín hiệu về PLC.
- Ngõ ra tương tự (Analog Outputs – AO): Dùng để xuất tín hiệu tương tự biểu thị tần số thực tế, dòng điện, điện áp…
- Kết nối truyền thông RS485 (Modbus): Nếu sử dụng giao tiếp Modbus, kết nối các chân A+ và B- của biến tần với thiết bị master (PLC, HMI, máy tính) theo đúng chuẩn RS485.
Bước 4: Kiểm tra lại toàn bộ kết nối và cấp nguồn thử nghiệm
- Kiểm tra kỹ lưỡng: Trước khi cấp nguồn, kiểm tra lại toàn bộ các mối nối, đảm bảo đúng vị trí, chắc chắn, không có dây bị chập chạm. Kiểm tra cách điện giữa các pha, giữa pha với đất.
- Cài đặt thông số cơ bản: Nếu có thể, không cấp nguồn cho động cơ ngay mà chỉ cấp nguồn cho biến tần để cài đặt các thông số cơ bản của động cơ (điện áp, dòng điện, tần số, công suất, tốc độ định mức) và các thông số vận hành ban đầu.
- Cấp nguồn và chạy thử không tải: Sau khi chắc chắn mọi thứ đã đúng, đóng aptomat cấp nguồn cho biến tần. Quan sát màn hình hiển thị, kiểm tra các thông số. Cho biến tần chạy thử không tải động cơ ở tốc độ thấp để kiểm tra chiều quay, sau đó tăng dần tốc độ.
- Chạy thử có tải và tinh chỉnh: Nếu chạy không tải ổn định, tiến hành chạy thử có tải và theo dõi các thông số vận hành, tinh chỉnh các thông số điều khiển (thời gian tăng/giảm tốc, giới hạn momen…) để đạt hiệu suất tối ưu.
4. Ứng dụng của sản phẩm GD200A-160G-2
Ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may, Nhựa, Giấy):
- Máy công cụ (Máy tiện, máy phay, máy bào): Biến tần giúp điều chỉnh tốc độ trục chính một cách chính xác, phù hợp với từng loại vật liệu và dao cụ, nâng cao chất lượng gia công và tuổi thọ dao. Khả năng hãm dừng nhanh giúp tăng năng suất và an toàn.
- Máy ép nhựa, máy đùn nhựa: Điều khiển tốc độ trục vít chính xác giúp kiểm soát lưu lượng nhựa, đảm bảo chất lượng sản phẩm đồng đều. Momen khởi động cao của biến tần giúp vượt qua lực cản ban đầu của vật liệu.
- Máy kéo sợi, máy dệt, máy nhuộm trong ngành dệt may: Đồng bộ tốc độ giữa các công đoạn, điều khiển lực căng sợi chính xác, giúp nâng cao chất lượng vải, giảm đứt sợi, tiết kiệm năng lượng cho các động cơ công suất lớn.
- Băng tải, hệ thống vận chuyển vật liệu: Điều khiển tốc độ băng tải linh hoạt, khởi động và dừng êm, giảm hao mòn cơ khí, tiết kiệm điện năng, đặc biệt với các băng tải dài và tải nặng trong các nhà máy xi măng, khai khoáng, chế biến thực phẩm.
- Máy trộn, máy khuấy: Điều chỉnh tốc độ trộn phù hợp với từng giai đoạn của quy trình, đảm bảo hỗn hợp đồng đều, tiết kiệm năng lượng so với việc chạy tốc độ cố định.
- Máy nén khí trục vít: Biến tần INVT GD200A giúp điều khiển tốc độ động cơ máy nén khí theo nhu cầu sử dụng khí thực tế, duy trì áp suất ổn định trong hệ thống và tiết kiệm đáng kể điện năng (có thể lên đến 30-50%) so với máy nén chạy sao-tam giác truyền thống.
Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):
- Cẩu trục, cổng trục: Điều khiển tốc độ nâng hạ, di chuyển ngang một cách mượt mà, chính xác, đảm bảo an toàn cho hàng hóa và người vận hành. Khả năng hãm động năng giúp dừng tải chính xác vị trí.
- Máy bơm nước cấp và thoát nước: Điều chỉnh lưu lượng và áp suất nước theo nhu cầu thực tế, tránh quá áp, giảm tổn thất nước, tiết kiệm điện năng đáng kể. Chức năng khởi động mềm giúp bảo vệ đường ống và động cơ.
- Quạt thông gió công nghiệp, hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Điều khiển tốc độ quạt để tối ưu hóa lưu lượng không khí, duy trì chất lượng không khí và nhiệt độ mong muốn, tiết kiệm năng lượng hiệu quả. Đây là một trong những ứng dụng phổ biến nhất của biến tần công nghiệp 160kW.
Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):
- Bơm dầu, bơm tuần hoàn trong các nhà máy điện, trạm biến áp: Điều khiển chính xác lưu lượng và áp suất, đảm bảo vận hành ổn định và hiệu quả của các hệ thống phụ trợ.
- Các ứng dụng trong khai thác dầu khí: Điều khiển máy bơm, máy nén trong các giàn khoan hoặc nhà máy lọc dầu, nơi yêu cầu độ tin cậy và an toàn cao.
Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):
- Điều khiển các cơ cấu chấp hành, động cơ servo (trong một số trường hợp với cấu hình phù hợp): Mặc dù GD200A chủ yếu dùng cho động cơ không đồng bộ, khả năng điều khiển chính xác của nó cũng có thể ứng dụng trong các hệ thống tự động hóa yêu cầu điều khiển tốc độ và vị trí tương đối.
- Đồng bộ hóa tốc độ nhiều động cơ trong dây chuyền sản xuất: Thông qua các card mở rộng hoặc giao tiếp Modbus, biến tần có thể tham gia vào các hệ thống điều khiển đồng bộ phức tạp.
5. Khắc phục một số lỗi thường gặp của GD200A-160G-2
Các lỗi thường gặp và hướng xử lý cơ bản:
Lỗi quá dòng (Overcurrent – thường ký hiệu là OC1, OC2, OC3):
Nguyên nhân:
- Thời gian tăng tốc quá ngắn (thông số P00.11).
- Tải quá nặng hoặc bị kẹt cơ khí.
- Động cơ chạm vỏ, chạm pha hoặc ngắn mạch cuộn dây.
- Công suất biến tần chọn nhỏ hơn công suất động cơ.
- Thông số động cơ cài đặt trong biến tần không chính xác.
- Lỗi phần cứng bên trong biến tần (hỏng IGBT).
Hướng khắc phục:
- Kiểm tra và tăng thời gian tăng tốc.
- Kiểm tra tải, loại bỏ tình trạng kẹt cơ khí.
- Cách ly động cơ, dùng megohmmeter kiểm tra cách điện của động cơ.
- Kiểm tra lại việc chọn công suất biến tần và động cơ.
- Thực hiện lại thao tác dò thông số động cơ (autotuning) hoặc nhập chính xác thông số từ nhãn động cơ.
- Nếu các bước trên không giải quyết được, liên hệ bộ phận kỹ thuật của thanhthienphu.vn để được hỗ trợ kiểm tra phần cứng biến tần.
Lỗi quá áp (Overvoltage – thường ký hiệu là OV1, OV2, OV3):
Nguyên nhân:
- Điện áp nguồn đầu vào quá cao.
- Thời gian giảm tốc quá ngắn (thông số P00.12), đặc biệt với tải có quán tính lớn, gây ra hiện tượng tái sinh năng lượng về DC bus.
- Điện trở hãm (nếu có) bị hỏng, không đúng giá trị hoặc chưa được kết nối.
Hướng khắc phục:
- Kiểm tra điện áp nguồn cung cấp.
- Tăng thời gian giảm tốc.
- Lắp đặt hoặc kiểm tra lại điện trở hãm. Đảm bảo giá trị điện trở và công suất phù hợp với khuyến cáo cho drive INVT GD200A 160kW.
- Kích hoạt chức năng điều khiển quá áp trong biến tần.
Lỗi thấp áp (Undervoltage – thường ký hiệu là LV hoặc UV):
Nguyên nhân:
- Điện áp nguồn đầu vào quá thấp, sụt áp đột ngột.
- Contactors cấp nguồn cho biến tần bị lỗi, tiếp điểm không tốt.
- Lỗi bên trong mạch nguồn của biến tần.
Hướng khắc phục:
- Kiểm tra điện áp nguồn, đảm bảo ổn định và nằm trong dải cho phép của biến tần.
- Kiểm tra contactors, cầu dao, dây dẫn nguồn.
- Nếu nguồn ổn định mà vẫn báo lỗi, có thể biến tần gặp sự cố phần cứng.
Lỗi quá tải (Overload – thường ký hiệu là OL1 cho động cơ, OL2 cho biến tần):
Nguyên nhân:
- Động cơ hoạt động liên tục với tải nặng vượt quá khả năng.
- Cài đặt dòng bảo vệ quá tải động cơ không phù hợp.
- Kẹt cơ khí hoặc vấn đề ở phần tải làm động cơ bị quá dòng kéo dài.
Hướng khắc phục:
- Kiểm tra tải, giảm tải nếu cần hoặc xem xét chọn động cơ/biến tần công suất lớn hơn.
- Kiểm tra và cài đặt lại thông số bảo vệ quá tải động cơ (P02.05 – P02.07 thường liên quan đến dòng định mức và đường cong bảo vệ).
- Kiểm tra tình trạng cơ khí của hệ thống.
Lỗi quá nhiệt (Overheat – thường ký hiệu là OH1 cho tản nhiệt, OH2 cho IGBT):
Nguyên nhân:
- Nhiệt độ môi trường xung quanh biến tần quá cao.
- Quạt làm mát của biến tần bị hỏng, kẹt hoặc đường thông gió bị tắc nghẽn.
- Lắp đặt biến tần trong không gian quá chật hẹp, không đủ thông thoáng.
- Biến tần hoạt động quá tải trong thời gian dài.
Hướng khắc phục:
- Cải thiện điều kiện thông gió, giảm nhiệt độ môi trường.
- Kiểm tra, vệ sinh hoặc thay thế quạt làm mát.
- Đảm bảo không gian lắp đặt theo khuyến cáo của nhà sản xuất.
- Giảm tải hoặc kiểm tra lại việc chọn công suất biến tần.
Lỗi mất pha đầu vào/đầu ra (Input/Output Phase Loss – SPI / SPO):
Nguyên nhân:
- Mất một hoặc nhiều pha nguồn cấp vào biến tần.
- Tiếp xúc kém ở các cọc đấu dây nguồn R, S, T.
- Mất một hoặc nhiều pha kết nối ra động cơ U, V, W.
- Đứt dây cáp hoặc động cơ bị hỏng một pha.
Hướng khắc phục:
- Kiểm tra nguồn điện đầu vào, đảm bảo đủ 3 pha.
- Siết lại các cọc đấu dây nguồn và dây ra động cơ.
- Kiểm tra cáp động lực và tình trạng của động cơ.
6. Liên hệ thanhthienphu.vn để được tư vấn
Tại sao nên chọn thanhthienphu.vn cho nhu cầu biến tần INVT GD200A của bạn?
- Chuyên môn và Kinh nghiệm (Expertise & Experience): Đội ngũ kỹ sư của thanhthienphu.vn có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp và các giải pháp truyền động điện. Chúng tôi không chỉ bán sản phẩm mà còn tư vấn giải pháp tối ưu, phù hợp nhất với đặc thù ứng dụng và ngân sách của từng khách hàng, từ ngành sản xuất cơ khí, dệt may, thực phẩm đến các hệ thống HVAC, bơm quạt công nghiệp. Chúng tôi hiểu rõ những thách thức mà quý vị đang đối mặt, như hiệu suất thiết bị cũ, chi phí năng lượng, hay nhu cầu cập nhật công nghệ biến tần năng lượng mặt trời INVT.
- Sản phẩm chính hãng, chất lượng đảm bảo (Authenticity & Quality): Thanhthienphu.vn cam kết cung cấp 100% sản phẩm biến tần INVT GD200A-160G-2 chính hãng, có đầy đủ giấy tờ chứng nhận xuất xứ (CO), chất lượng (CQ). Mỗi thiết bị đều được kiểm tra kỹ lưỡng trước khi đến tay khách hàng, đảm bảo hiệu suất hoạt động ổn định và độ bền vượt trội.
- Giá cả cạnh tranh và giải pháp tối ưu chi phí (Competitive Pricing & Cost-Effectiveness): Chúng tôi nỗ lực mang đến mức giá tốt nhất cho sản phẩm biến tần INVT 160kW cùng các dịch vụ đi kèm, giúp quý khách hàng tối ưu hóa chi phí đầu tư ban đầu và chi phí vận hành lâu dài. Việc tư vấn lựa chọn đúng công suất, đúng tính năng sẽ giúp tránh lãng phí và đạt hiệu quả kinh tế cao.
- Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp (Professional Technical Support): Từ khâu tư vấn lựa chọn, hướng dẫn lắp đặt, cài đặt thông số đến khắc phục sự cố, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ nhanh chóng và tận tâm. Quý vị có thể tìm kiếm hỗ trợ về tài liệu hướng dẫn cài đặt biến tần INVT GD200A, cách khắc phục lỗi F001 biến tần INVT, hay cập nhật firmware PLC INVT (nếu sử dụng kèm theo hệ thống).
- Chính sách bảo hành và hậu mãi chu đáo (Warranty & After-Sales Service): Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của INVT. Thanhthienphu.vn còn cung cấp các dịch vụ bảo trì, sửa chữa sau bảo hành, đảm bảo thiết bị của quý khách luôn hoạt động trong tình trạng tốt nhất. Chúng tôi mong muốn xây dựng mối quan hệ đối tác lâu dài, tin cậy.
Để được tư vấn chi tiết về sản phẩm GD200A-160G-2 – Biến tần INVT GD200A điện áp vào/ra 3 pha 220V 160kW, nhận báo giá ưu đãi hoặc yêu cầu hỗ trợ kỹ thuật, quý khách hàng vui lòng liên hệ với chúng tôi:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Hotline Tư vấn & Đặt hàng: 08.12.77.88.99
- Website: thanhthienphu.vn
Đội ngũ chuyên viên của thanhthienphu.vn luôn sẵn lòng lắng nghe, giải đáp mọi thắc mắc và mang đến giải pháp phù hợp nhất, khơi gợi khao khát sở hữu những thiết bị điện tự động tiên tiến, góp phần vào sự thành công và phát triển bền vững của quý doanh nghiệp. Hãy hành động ngay hôm nay để không bỏ lỡ cơ hội nâng tầm hệ thống của bạn với biến tần INVT GD200A ưu việt!
