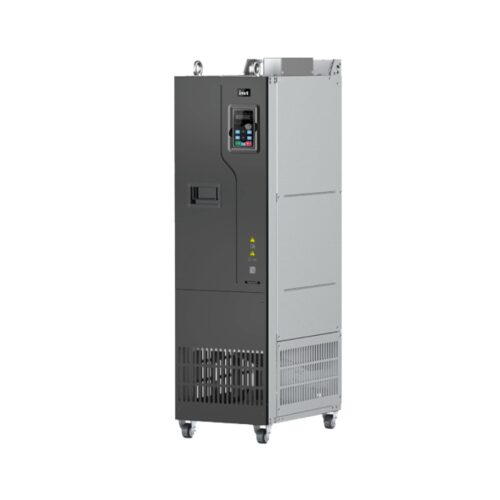

GD270-400-4 Biến tần INVT 3AC 380-480V 400kW

GD270-400-4 Biến tần INVT 3AC 380-480V 400kW là giải pháp điều khiển động cơ mạnh mẽ, mang lại hiệu suất vượt trội và tiết kiệm năng lượng tối đa cho các ứng dụng công nghiệp nặng.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp doanh nghiệp của bạn bứt phá về năng suất và giảm thiểu chi phí vận hành.

1. Thông tin chi tiết về sản phẩm GD270-400-4

Để giúp bạn hiểu rõ hơn về sản phẩm, thanhthienphu.vn xin cung cấp bảng thông tin chi tiết sau đây:

2. Cấu tạo của GD270-400-4 Biến tần INVT

Biến tần GD270-400-4 được thiết kế theo cấu trúc mô-đun, bao gồm các thành phần chính sau:

Khối chỉnh lưu (Rectifier):

• Chức năng: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Thành phần: Sử dụng các diode hoặc thyristor công suất lớn để chỉnh lưu dòng điện.
• Ưu điểm: Đảm bảo cung cấp nguồn DC ổn định cho biến tần, giảm thiểu sóng hài và nâng cao hệ số công suất.

Khối nghịch lưu (Inverter):

• Chức năng: Chuyển đổi điện áp một chiều (DC) từ khối chỉnh lưu thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được.
• Thành phần: Sử dụng các transistor công suất lớn (IGBT) để đóng cắt dòng điện với tần số cao.
• Ưu điểm: Tạo ra sóng đầu ra gần sin, giảm thiểu tổn hao năng lượng, giảm tiếng ồn động cơ và tăng tuổi thọ của động cơ.

Khối điều khiển (Control Unit):

• Chức năng: Điều khiển hoạt động của biến tần dựa trên các thuật toán điều khiển tiên tiến (V/F, SVC, VC).
• Thành phần: Bộ vi xử lý (CPU) mạnh mẽ, bộ nhớ chương trình, các mạch giao tiếp và các cảm biến.
• Ưu điểm: Cho phép điều khiển chính xác tốc độ, mô-men xoắn và vị trí của động cơ, tối ưu hóa hiệu suất và tiết kiệm năng lượng.

Khối bảo vệ (Protection Unit):

• Chức năng: Bảo vệ biến tần và động cơ khỏi các sự cố như quá áp, quá dòng, quá nhiệt, mất pha, ngắn mạch, v.v.
• Thành phần: Các mạch bảo vệ, cảm biến dòng điện, cảm biến điện áp, cảm biến nhiệt độ.
• Ưu điểm: Đảm bảo an toàn cho hệ thống, ngăn ngừa hư hỏng thiết bị và kéo dài tuổi thọ của biến tần.

Khối giao tiếp (Communication Unit):

• Chức năng: Cho phép biến tần giao tiếp với các thiết bị ngoại vi như PLC, HMI, máy tính, hệ thống điều khiển trung tâm.
• Thành phần: Các cổng giao tiếp chuẩn như RS485, Modbus RTU, Profibus DP, CANopen, Ethernet/IP.
• Ưu điểm: Dễ dàng tích hợp biến tần vào hệ thống tự động hóa, giám sát và điều khiển từ xa.

Hệ thống làm mát (Cooling System):

• Chức năng: Giải nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Thành phần: Quạt làm mát, tản nhiệt bằng nhôm hoặc đồng, hệ thống làm mát bằng chất lỏng (tùy chọn).
• Ưu điểm: Tăng tuổi thọ của biến tần, giảm thiểu nguy cơ quá nhiệt và đảm bảo hiệu suất hoạt động tối ưu.

Màn hình hiển thị và bàn phím (HMI):

• Chức năng: Hiển thị các thông số hoạt động của biến tần, cho phép người dùng cài đặt, điều chỉnh và giám sát hoạt động của biến tần.
• Thành phần: Màn hình LCD hoặc LED, các nút nhấn hoặc bàn phím cảm ứng.
• Ưu điểm: Giao diện trực quan, dễ sử dụng, giúp người dùng dễ dàng vận hành và kiểm soát biến tần.

3. Các tính năng chính của GD270-400-4 Biến tần INVT

GD270-400-4 Biến tần INVT được trang bị nhiều tính năng tiên tiến, mang lại lợi ích vượt trội cho người sử dụng:

Hiệu suất cao và tiết kiệm năng lượng:

• Sử dụng thuật toán điều khiển vector không cảm biến (SVC) và điều khiển vector vòng kín (VC) tiên tiến, giúp tối ưu hóa hiệu suất của động cơ.
• Giảm thiểu tổn hao năng lượng, tiết kiệm điện năng tiêu thụ lên đến 30% so với các phương pháp điều khiển truyền thống.
• Tích hợp chức năng tự động dò thông số động cơ (Auto-tuning), giúp biến tần tự động điều chỉnh các thông số để đạt hiệu suất tối ưu.

Điều khiển chính xác và linh hoạt:

• Điều khiển chính xác tốc độ, mô-men xoắn và vị trí của động cơ trong dải tần số rộng (0-400Hz).
• Đáp ứng nhanh với các thay đổi tải, duy trì tốc độ ổn định ngay cả khi tải thay đổi đột ngột.
• Hỗ trợ nhiều chế độ điều khiển khác nhau (V/F, SVC, VC), phù hợp với nhiều loại động cơ và ứng dụng khác nhau.

Bảo vệ toàn diện:

• Tích hợp đầy đủ các chức năng bảo vệ quá áp, quá dòng, quá nhiệt, mất pha, ngắn mạch, chạm đất, v.v.
• Phát hiện và xử lý sự cố nhanh chóng, ngăn ngừa hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.
• Cung cấp các cảnh báo và thông báo lỗi chi tiết, giúp người dùng dễ dàng xác định và khắc phục sự cố.

Giao tiếp linh hoạt:

• Hỗ trợ nhiều chuẩn giao tiếp công nghiệp phổ biến như RS485, Modbus RTU, Profibus DP, CANopen, Ethernet/IP (tùy chọn).
• Dễ dàng kết nối với PLC, HMI, máy tính và các hệ thống điều khiển trung tâm.
• Cho phép giám sát và điều khiển biến tần từ xa, thu thập dữ liệu và phân tích hiệu suất hoạt động.

Dễ dàng sử dụng và bảo trì:

• Giao diện người dùng thân thiện, trực quan với màn hình hiển thị LCD và bàn phím điều khiển.
• Cài đặt và cấu hình đơn giản, dễ dàng thực hiện thông qua các tham số được tổ chức khoa học.
• Thiết kế mô-đun, dễ dàng tháo lắp và thay thế các linh kiện khi cần thiết.
• Hỗ trợ chức năng sao lưu và phục hồi cấu hình, giúp tiết kiệm thời gian cài đặt lại khi thay thế biến tần.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Sản xuất công nghiệp (Cơ khí, chế tạo máy, thực phẩm, đồ uống, dệt may, giấy, nhựa, cao su, hóa chất, xi măng,…): Điều khiển các loại máy công cụ, máy ép, máy nghiền, máy trộn, máy đóng gói, băng tải, hệ thống bơm, quạt, máy nén khí,…
• Xây dựng (Nhà máy, khu công nghiệp, tòa nhà cao tầng, trung tâm thương mại,…): Điều khiển thang máy, hệ thống HVAC (thông gió, điều hòa không khí), bơm cấp nước, bơm cứu hỏa,…
• Năng lượng (Điện lực, dầu khí, năng lượng tái tạo,…): Điều khiển bơm, quạt, máy nén trong các nhà máy điện, trạm biến áp, giàn khoan dầu, hệ thống năng lượng mặt trời, năng lượng gió,…
• Tự động hóa (Lắp ráp robot, dây chuyền sản xuất tự động,…): Điều khiển các trục động cơ trong robot, các cơ cấu chấp hành trong dây chuyền sản xuất,…

4. Hướng dẫn kết nối GD270-400-4 Biến tần INVT với phần mềm

Để kết nối biến tần GD270-400-4 với phần mềm, bạn cần chuẩn bị:

• Máy tính có cài đặt phần mềm giám sát và điều khiển của INVT (ví dụ: INVT Studio).
• Cáp kết nối (ví dụ: cáp RS485, cáp USB-RS485).
• Biến tần GD270-400-4 đã được lắp đặt và cấp nguồn.

Các bước thực hiện:

Kết nối phần cứng:

• Xác định cổng giao tiếp trên biến tần (thường là cổng RS485).
• Kết nối cáp RS485 từ cổng giao tiếp của biến tần đến cổng COM trên máy tính (hoặc thông qua bộ chuyển đổi USB-RS485).
• Đảm bảo kết nối chắc chắn và đúng chiều.

Cài đặt phần mềm:

• Tải phần mềm INVT Studio từ trang web của INVT hoặc liên hệ thanhthienphu.vn để được cung cấp.
• Cài đặt phần mềm trên máy tính theo hướng dẫn.

Cấu hình kết nối:

• Mở phần mềm INVT Studio.
• Chọn loại biến tần (GD270).
• Chọn cổng COM tương ứng với cổng kết nối trên máy tính.
• Thiết lập các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần.
• Nhấn nút “Connect” để thiết lập kết nối.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần (model, phiên bản firmware, trạng thái hoạt động,…).
• Bạn có thể bắt đầu giám sát, điều khiển và cấu hình biến tần thông qua phần mềm.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết về cách kết nối và cấu hình phần mềm.
• Nếu gặp khó khăn trong quá trình kết nối, hãy liên hệ với bộ phận kỹ thuật của thanhthienphu.vn để được hỗ trợ.

5. Cách lập trình GD270-400-4 Biến tần INVT

Việc lập trình biến tần GD270-400-4 có thể được thực hiện thông qua bàn phím và màn hình hiển thị trên biến tần hoặc thông qua phần mềm INVT Studio. Dưới đây là hướng dẫn lập trình cơ bản thông qua bàn phím:

Truy cập vào chế độ lập trình:

• Nhấn nút “PRG” (Program) trên bàn phím để vào chế độ lập trình.
• Sử dụng các nút mũi tên lên/xuống để di chuyển giữa các nhóm tham số.
• Sử dụng nút “DATA/ENT” (Data/Enter) để chọn nhóm tham số và vào chế độ chỉnh sửa.

Cài đặt các thông số cơ bản:

• P0.00 (Chế độ điều khiển): Chọn chế độ điều khiển phù hợp (0: V/F, 1: SVC, 2: VC).
• P0.01 (Nguồn lệnh chạy): Chọn nguồn lệnh chạy (0: Bàn phím, 1: Terminal, 2: Truyền thông).
• P0.03 (Tần số đầu ra tối đa): Cài đặt tần số đầu ra tối đa (ví dụ: 50Hz, 60Hz).
• P0.04 (Thời gian tăng tốc): Cài đặt thời gian tăng tốc từ 0Hz đến tần số đầu ra tối đa.
• P0.05 (Thời gian giảm tốc): Cài đặt thời gian giảm tốc từ tần số đầu ra tối đa về 0Hz.
• P1 (Thông số động cơ): Cài đặt các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức, số cực,…).

Cài đặt các thông số nâng cao (tùy chọn):

• P2 (Điều khiển V/F): Điều chỉnh đường đặc tính V/F để tối ưu hóa hiệu suất cho các ứng dụng khác nhau.
• P3 (Điều khiển SVC): Cài đặt các thông số điều khiển vector không cảm biến để nâng cao độ chính xác và đáp ứng.
• P4 (Điều khiển VC): Cài đặt các thông số điều khiển vector vòng kín (nếu sử dụng encoder).
• P5 (Bảo vệ): Cài đặt các ngưỡng bảo vệ quá áp, quá dòng, quá nhiệt, mất pha,…
• P6 (Truyền thông): Cài đặt các thông số truyền thông (địa chỉ, tốc độ baud,…).
• P7 ( Chức năng I/O): Xác định chức năng của các đầu vào/ra số và tương tự

Lưu và thoát:

• Sau khi cài đặt xong các thông số, nhấn nút “PRG” để thoát khỏi chế độ chỉnh sửa.
• Nhấn nút “DATA/ENT” để lưu các thay đổi.
• Nhấn nút “RUN” để khởi động biến tần.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết về các tham số và cách lập trình.
• Nếu gặp khó khăn trong quá trình lập trình, hãy liên hệ với bộ phận kỹ thuật của thanhthienphu.vn để được hỗ trợ.

6. Khắc phục một số lỗi thường gặp trên GD270-400-4 Biến tần INVT

Dưới đây là một số lỗi thường gặp trên biến tần GD270-400-4 và cách khắc phục:
