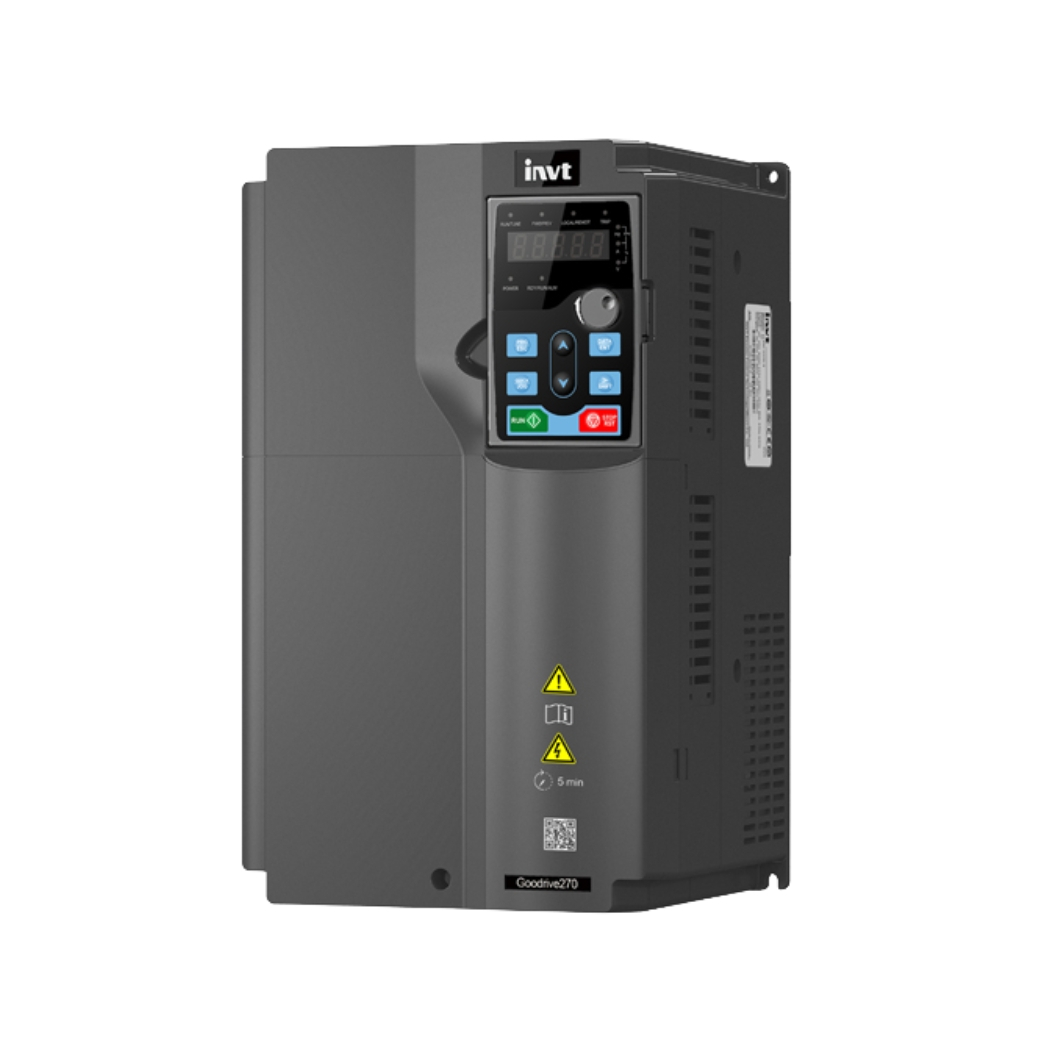

GD270-1R5-4 Biến tần INVT 3AC 380-480V 1.5kW

GD270-1R5-4 Biến tần INVT 3AC 380-480V 1.5kW, giải pháp điều khiển động cơ vượt trội, mang đến sự vận hành êm ái, chính xác và tiết kiệm điện năng tối đa cho hệ thống của bạn, đặc biệt là trong các ứng dụng công nghiệp đòi hỏi khắt khe.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị tự động hóa hàng đầu, đồng hành cùng bạn nâng tầm hiệu suất và kiến tạo tương lai sản xuất thông minh.

1. Thông tin chi tiết về sản phẩm GD270-1R5-4 Biến tần INVT 3AC 380-480V 1.5kW

GD270-1R5-4 Biến tần INVT 3AC 380-480V 1.5kW là một sản phẩm đỉnh cao của công nghệ điều khiển động cơ, được thiết kế đặc biệt để đáp ứng những yêu cầu khắt khe trong môi trường công nghiệp hiện đại.

Với khả năng điều khiển linh hoạt, hiệu suất vượt trội và độ tin cậy cao, biến tần này không chỉ là một thiết bị đơn thuần mà còn là một giải pháp toàn diện, giúp các kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng và nâng cao năng lực cạnh tranh.

Sản phẩm này không chỉ đơn thuần là một công cụ, mà còn là một đối tác đáng tin cậy, đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và vận hành, đặc biệt là trong các hệ thống yêu cầu sự chính xác, bền bỉ và hiệu quả cao như máy công cụ, hệ thống HVAC, băng tải, và nhiều ứng dụng khác trong các ngành công nghiệp.

2. Cấu tạo sản phẩm GD270-1R5-4 Biến tần INVT

GD270-1R5-4 được thiết kế với sự tỉ mỉ trong từng chi tiết, không chỉ đảm bảo hiệu suất cao mà còn mang lại sự tiện lợi tối đa cho người sử dụng. Cấu tạo của biến tần này là sự kết hợp hoàn hảo giữa công nghệ tiên tiến và thiết kế thông minh, đáp ứng mọi yêu cầu khắt khe của các kỹ sư và chuyên gia kỹ thuật.

Thiết kế này không chỉ giúp tối ưu hóa không gian lắp đặt mà còn giảm thiểu thời gian và công sức cần thiết cho việc bảo trì, đồng thời tăng cường độ tin cậy và tuổi thọ của sản phẩm. Điều này đặc biệt quan trọng trong các môi trường công nghiệp đòi hỏi sự hoạt động liên tục và ổn định, nơi mà mỗi phút dừng máy đều có thể gây ra tổn thất đáng kể.

Với GD270-1R5-4, INVT không chỉ cung cấp một sản phẩm mà còn mang đến một giải pháp toàn diện, giúp các doanh nghiệp nâng cao hiệu quả sản xuất, giảm thiểu chi phí và đảm bảo an toàn cho hệ thống. Cấu tạo chi tiết của biến tần bao gồm:

• Khối công suất (Power Module): Đây là trái tim của biến tần, bao gồm các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) và diode, có nhiệm vụ chuyển đổi điện áp AC đầu vào thành điện áp DC và sau đó thành điện áp AC đầu ra với tần số và biên độ có thể điều chỉnh được. Công nghệ IGBT tiên tiến giúp giảm thiểu tổn hao năng lượng, tăng hiệu suất và độ tin cậy của biến tần.
• Khối điều khiển (Control Module): Bộ não của biến tần, sử dụng vi xử lý (Microprocessor) và các mạch điện tử số (Digital Circuits) để thực hiện các thuật toán điều khiển phức tạp, chẳng hạn như điều khiển vector không cảm biến (Sensorless Vector Control), điều khiển V/F, và các chế độ bảo vệ. Khối điều khiển cũng xử lý các tín hiệu đầu vào/ra (I/O) và giao tiếp với người dùng thông qua màn hình hiển thị và bàn phím.
• Khối lọc (Filtering Unit): Bao gồm các tụ điện (Capacitors) và cuộn cảm (Inductors) để lọc nhiễu điện từ (EMI) và làm phẳng điện áp DC, đảm bảo chất lượng điện năng đầu ra và giảm thiểu ảnh hưởng đến các thiết bị khác trong hệ thống.
• Khối tản nhiệt (Heatsink): Được làm bằng nhôm hoặc các vật liệu có khả năng tản nhiệt tốt, giúp giải nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao. Thiết kế tản nhiệt tối ưu giúp kéo dài tuổi thọ của các linh kiện và tăng độ tin cậy của biến tần.
• Quạt làm mát (Cooling Fan): Tăng cường khả năng tản nhiệt, đặc biệt trong các ứng dụng tải nặng hoặc môi trường làm việc khắc nghiệt. Quạt được điều khiển thông minh để tối ưu hóa hiệu quả làm mát và giảm thiểu tiếng ồn.
• Vỏ bảo vệ (Enclosure): Thường được làm bằng thép hoặc nhựa kỹ thuật, có cấp bảo vệ IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động từ môi trường bên ngoài. Thiết kế vỏ chắc chắn và dễ dàng lắp đặt, phù hợp với nhiều loại tủ điện khác nhau.
• Màn hình hiển thị và bàn phím (Display and Keypad): (Tùy chọn) Cho phép người dùng theo dõi các thông số hoạt động, cài đặt thông số, và chẩn đoán lỗi. Giao diện thân thiện và dễ sử dụng, giúp người dùng dễ dàng vận hành và bảo trì biến tần.
• Cổng giao tiếp (Communication Ports): Hỗ trợ giao thức Modbus RTU, cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm (SCADA), PLC, hoặc máy tính.

3. Các tính năng chính của sản phẩm GD270-1R5-4 Biến tần INVT 3AC 380-480V 1.5kW

GD270-1R5-4 không chỉ là một biến tần thông thường, mà là một giải pháp điều khiển động cơ tiên tiến, tích hợp nhiều tính năng vượt trội, đáp ứng mọi nhu cầu của các kỹ sư, kỹ thuật viên và nhà quản lý trong việc tối ưu hóa hiệu suất, độ tin cậy và khả năng kiểm soát hệ thống.

Sản phẩm này đại diện cho sự kết hợp hoàn hảo giữa công nghệ điều khiển hiện đại và thiết kế thông minh, mang lại lợi ích thiết thực cho người dùng trong nhiều lĩnh vực công nghiệp khác nhau. Những tính năng này không chỉ giúp cải thiện hiệu suất hoạt động của máy móc mà còn góp phần đáng kể vào việc giảm thiểu chi phí vận hành và bảo trì, đồng thời nâng cao tính an toàn và tuổi thọ của toàn bộ hệ thống:

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SVC): Cho phép điều khiển chính xác tốc độ và moment xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder), giúp giảm chi phí và đơn giản hóa hệ thống. SVC cung cấp hiệu suất điều khiển gần tương đương với điều khiển vector có cảm biến, đáp ứng tốt các ứng dụng tải nặng và yêu cầu moment khởi động cao.
• Điều khiển V/F: Chế độ điều khiển cơ bản, phù hợp với các ứng dụng tải nhẹ và không yêu cầu độ chính xác cao, chẳng hạn như bơm, quạt. Chế độ V/F dễ dàng cài đặt và sử dụng, tiết kiệm chi phí đầu tư.
• Khả năng quá tải cao: Biến tần có thể chịu được quá tải 150% trong 60 giây, 180% trong 10 giây và 200% trong 1 giây, đảm bảo hoạt động ổn định trong các điều kiện tải biến đổi đột ngột hoặc khi khởi động các động cơ có quán tính lớn.
• Bảo vệ toàn diện: Tích hợp các chức năng bảo vệ quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, quá tải, ngắn mạch, chạm đất, đảm bảo an toàn cho động cơ và biến tần trong mọi tình huống. Các chức năng bảo vệ này giúp giảm thiểu nguy cơ hư hỏng thiết bị và kéo dài tuổi thọ của hệ thống.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
• Tích hợp bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác trong hệ thống.
• Giao thức truyền thông Modbus RTU: Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm, PLC, HMI, hoặc máy tính, giúp dễ dàng theo dõi và điều khiển từ xa.
• Chức năng điều khiển PID: Tích hợp bộ điều khiển PID (Proportional-Integral-Derivative) cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ, v.v.
• Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành đa dạng của ứng dụng.
• Chức năng tiết kiệm năng lượng: Tối ưu hóa điện áp và dòng điện cung cấp cho động cơ, giảm thiểu tổn hao năng lượng, đặc biệt hiệu quả trong các ứng dụng bơm, quạt.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian tủ điện và giảm thiểu thời gian lắp đặt.
• Giao diện thân thiện, dễ sử dụng: Màn hình hiển thị LCD (tùy chọn) và bàn phím trực quan, giúp người dùng dễ dàng cài đặt, vận hành và theo dõi các thông số.
• Tuổi thọ cao, độ tin cậy vượt trội: Sử dụng linh kiện chất lượng cao và công nghệ sản xuất tiên tiến, đảm bảo biến tần hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

4. Hướng dẫn kết nối sản phẩm GD270-1R5-4 Biến tần INVT với phần mềm

Việc kết nối GD270-1R5-4 với phần mềm không chỉ đơn thuần là một thao tác kỹ thuật, mà còn là một bước tiến quan trọng trong việc nâng cao khả năng quản lý và tối ưu hóa hệ thống.

Thông qua phần mềm, người dùng có thể truy cập vào một loạt các chức năng nâng cao, từ giám sát trạng thái hoạt động của biến tần trong thời gian thực, điều chỉnh các thông số cài đặt, đến việc chẩn đoán và khắc phục lỗi từ xa. Điều này đặc biệt hữu ích trong các hệ thống tự động hóa phức tạp, nơi việc giám sát và điều khiển tập trung là yếu tố then chốt để đảm bảo hiệu suất và độ tin cậy.

Phần mềm cũng cung cấp một giao diện trực quan và thân thiện, giúp người dùng dễ dàng thao tác và khai thác tối đa tiềm năng của biến tần. Hướng dẫn chi tiết dưới đây sẽ giúp bạn thực hiện kết nối một cách dễ dàng và nhanh chóng, đảm bảo bạn có thể tận dụng tối đa các tính năng ưu việt của sản phẩm:

Chuẩn bị:

• Phần mềm: Tải về và cài đặt phần mềm điều khiển biến tần INVT (ví dụ: INVT Workshop, Goodrive Studio) từ trang web chính thức của INVT hoặc từ đĩa CD đi kèm sản phẩm (nếu có). Đảm bảo bạn tải đúng phiên bản phần mềm tương thích với dòng biến tần GD270.
• Cáp kết nối: Sử dụng cáp USB-to-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp được hỗ trợ trên biến tần và máy tính của bạn).
• Máy tính: Đảm bảo máy tính của bạn có hệ điều hành tương thích với phần mềm và có cổng giao tiếp phù hợp (USB hoặc Ethernet).
• Nguồn điện: Đảm bảo biến tần đã được cấp nguồn và đang hoạt động.

Kết nối phần cứng:

Kết nối RS485:

• Xác định các chân COM (A, B) trên biến tần (thường được đánh dấu trên terminal block).
• Kết nối chân A của biến tần với chân A của bộ chuyển đổi USB-to-RS485.
• Kết nối chân B của biến tần với chân B của bộ chuyển đổi USB-to-RS485.
• Kết nối bộ chuyển đổi USB-to-RS485 với cổng USB trên máy tính.

Kết nối Ethernet (nếu có):

Sử dụng cáp mạng, kết nối cổng Ethernet RJ45 trên biến tần với cổng Ethernet trên máy tính của bạn hoặc với một switch/router trong mạng.

Cài đặt thông số truyền thông trên biến tần:

Sử dụng bàn phím và màn hình trên biến tần (nếu có) để truy cập vào menu cài đặt thông số.

Tìm đến các thông số liên quan đến truyền thông (ví dụ: Communication Protocol, Baud Rate, Address, Parity, Stop Bits).

Cài đặt các thông số này phù hợp với cấu hình của phần mềm trên máy tính. Ví dụ:

• Protocol: Modbus RTU
• Baud Rate: 9600, 19200, 38400, v.v. (thường là 9600 hoặc 19200)
• Address: Địa chỉ của biến tần trên mạng Modbus (ví dụ: 1, 2, 3, v.v.)
• Parity: None, Even, Odd (thường là None)
• Stop Bits: 1 hoặc 2 (thường là 1)

Lưu lại các thay đổi.

Cấu hình phần mềm trên máy tính:

Mở phần mềm điều khiển biến tần INVT.

Chọn loại biến tần (GD270).

Chọn cổng giao tiếp (COM port hoặc IP address).

• Nếu sử dụng RS485: Chọn đúng cổng COM mà bộ chuyển đổi USB-to-RS485 đang sử dụng. Bạn có thể kiểm tra trong Device Manager của Windows.
• Nếu sử dụng Ethernet: Nhập địa chỉ IP của biến tần (nếu đã được cài đặt trước đó) hoặc sử dụng chức năng tìm kiếm tự động (nếu có) của phần mềm.

Cài đặt các thông số truyền thông (Baud Rate, Parity, Stop Bits) giống với cài đặt trên biến tần.

Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái “Online” hoặc “Connected” và bạn có thể bắt đầu giám sát, cấu hình và điều khiển biến tần.
• Nếu kết nối không thành công, hãy kiểm tra lại các bước trên, đảm bảo cáp kết nối chắc chắn, thông số truyền thông được cài đặt chính xác, và không có xung đột địa chỉ trên mạng.

5. Cách lập trình sản phẩm GD270-1R5-4 Biến tần INVT

Lập trình GD270-1R5-4 không chỉ là việc nhập các thông số, mà là một quá trình sáng tạo, cho phép bạn tùy biến và tối ưu hóa hoạt động của biến tần để đáp ứng chính xác các yêu cầu riêng biệt của ứng dụng.

Từ những ứng dụng cơ bản như điều khiển tốc độ quạt, bơm, đến những ứng dụng phức tạp hơn như điều khiển vị trí, moment trong máy công cụ, biến tần này đều có thể đáp ứng một cách linh hoạt. Quá trình lập trình mở ra một thế giới của các khả năng, cho phép bạn tinh chỉnh các thông số, lựa chọn các chế độ điều khiển, và thậm chí tạo ra các chương trình điều khiển tùy chỉnh.

Điều này không chỉ giúp tối ưu hóa hiệu suất của động cơ mà còn mang lại sự linh hoạt trong việc thích ứng với các điều kiện vận hành khác nhau. Dưới đây là hướng dẫn chi tiết, từng bước, giúp bạn khai thác tối đa tiềm năng của GD270-1R5-4:

Truy cập chế độ lập trình:

• Sử dụng bàn phím và màn hình trên biến tần (nếu có).
• Nhấn nút “PRG” (Program) hoặc tương tự để vào chế độ lập trình.
• Sử dụng các phím mũi tên lên/xuống để di chuyển qua các nhóm thông số (Function Groups).
• Sử dụng phím “DATA/ENTER” để chọn nhóm thông số và thay đổi giá trị.
• Sử dụng phím “SHIFT” (nếu có) để di chuyển con trỏ khi chỉnh sửa giá trị.
• Sử dụng phím “STOP/RESET” để thoát hoặc quay lại.

Các nhóm thông số chính (Function Groups):

P0: Basic Parameters (Thông số cơ bản):

• P0.00: Lựa chọn chế độ điều khiển (V/F, SVC, VC).
• P0.01: Lựa chọn nguồn lệnh chạy (Terminal, Keypad, Communication).
• P0.02: Lựa chọn nguồn tần số chính (Keypad, Terminal, Communication).
• P0.03: Thời gian tăng tốc (Acceleration Time).
• P0.04: Thời gian giảm tốc (Deceleration Time).
• P0.06: Tần số tối đa (Maximum Frequency).
• P0.07: Tần số cơ bản (Base Frequency).
• P0.13 – P0.17: Thông số động cơ (Công suất, điện áp, dòng điện, tốc độ, số cực).

P1: Motor Parameters (Thông số động cơ):

• P1.00 – P1.04: Thông số chi tiết của động cơ (nếu cần thiết).
• P1.24 – P1.27: Dòng điện không tải, Điện trở stator,…

P2: V/F Control (Điều khiển V/F):

P2.00 – P2.11: Cài đặt đường đặc tính V/F (tuyến tính, đa điểm, tự động).

P5: Terminal Function (Chức năng đầu vào/ra):

• P5.00 – P5.17: Gán chức năng cho các đầu vào số (DI1-DI6). Ví dụ: Chạy/dừng, chạy thuận/nghịch, đa cấp tốc độ, reset lỗi, v.v.
• P5.18 – P5.23: Gán chức năng cho các đầu ra số (DO1-DO2). Ví dụ: Báo trạng thái chạy/dừng, báo lỗi, báo đạt tần số, v.v.
• P5.24 – P5.28: Cấu hình đầu vào analog (AI1-AI2). Ví dụ: Đặt tần số, phản hồi PID, v.v.
• P5.34 – P5.36 Cấu hình các chân ra Analog.

P6: Protection Parameters (Thông số bảo vệ):

P6.00 – P6.18: Cài đặt các ngưỡng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, v.v.

P7: Communication Parameters (Thông số truyền thông): (Đã đề cập ở phần hướng dẫn kết nối)

• P7.00: Lựa chọn giao thức truyền thông (Modbus RTU).
• P7.01: Địa chỉ biến tần.
• P7.02: Tốc độ truyền (Baud Rate).
• P7.03: Kiểm tra chẵn lẻ (Parity).
• P7.04: Bit dừng (Stop Bits).

P8: Advanced Functions (Chức năng nâng cao):

P8.00 – P8.16: Các chức năng đặc biệt như điều khiển PID, đa cấp tốc độ, chế độ tiết kiệm năng lượng, v.v.

Ví dụ lập trình cơ bản:

Điều khiển tốc độ động cơ bằng biến trở:

Kết nối biến trở (10kΩ) với các chân AI1 (hoặc AI2), GND và 10V trên biến tần.

Vào nhóm thông số P0, cài đặt:

• P0.01 = 1 (Terminal – Chạy/dừng bằng terminal).
• P0.02 = 3 (Analog Input 1 – Đặt tần số bằng đầu vào analog AI1).

Vào nhóm thông số P5, cài đặt:

• P5.24 = 0 (AI1 không đảo).
• P5.26: Chỉnh giá trị điện áp nhỏ nhất của AI1.
• P5.27: Chỉnh giá trị điện áp lớn nhất của AI1.

Vào nhóm thông số P0, cài đặt thời gian tăng/giảm tốc (P0.03, P0.04) và tần số tối đa (P0.06).

Kết nối chân DI1 với chân COM để kích hoạt biến tần chạy

Điều chỉnh biến trở để thay đổi tốc độ động cơ.

Lưu ý:

• Trước khi thay đổi bất kỳ thông số nào, hãy đọc kỹ tài liệu hướng dẫn sử dụng của biến tần để hiểu rõ chức năng và ảnh hưởng của thông số đó.
• Nên bắt đầu với các thông số cơ bản và sau đó mới tiến hành cài đặt các thông số nâng cao.
• Nếu có bất kỳ thắc mắc nào, hãy liên hệ với nhà cung cấp hoặc chuyên gia kỹ thuật để được hỗ trợ.

6. Khắc phục một số lỗi thường gặp trên GD270-1R5-4 Biến tần INVT

Việc hiểu rõ các mã lỗi và cách khắc phục chúng không chỉ giúp tiết kiệm thời gian và chi phí sửa chữa, mà còn giúp các kỹ sư và kỹ thuật viên nâng cao kiến thức và kỹ năng, từ đó chủ động hơn trong việc quản lý và vận hành hệ thống.

GD270-1R5-4, với thiết kế thông minh và khả năng hiển thị mã lỗi rõ ràng, cung cấp một nền tảng vững chắc để bạn có thể nhanh chóng chẩn đoán và giải quyết các vấn đề phát sinh. Dưới đây là một số lỗi thường gặp và hướng dẫn từng bước để khắc phục, giúp bạn tự tin đối phó với các tình huống bất ngờ và đảm bảo hệ thống luôn hoạt động ổn định:

OC1, OC2, OC3 (Overcurrent – Quá dòng):

Nguyên nhân: Dòng điện động cơ vượt quá ngưỡng cho phép do tải quá lớn, thời gian tăng/giảm tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra, hoặc lỗi phần cứng biến tần.

Khắc phục:

1. Kiểm tra tải: Đảm bảo tải không vượt quá công suất định mức của biến tần và động cơ. Giảm tải nếu cần.
2. Kiểm tra thời gian tăng/giảm tốc: Tăng thời gian tăng tốc (P0.03) và giảm tốc (P0.04) để giảm dòng khởi động và dòng hãm.
3. Kiểm tra động cơ: Đảm bảo động cơ không bị kẹt, không có vật lạ xâm nhập. Kiểm tra cách điện của cuộn dây động cơ.
4. Kiểm tra cáp kết nối: Đảm bảo cáp kết nối giữa biến tần và động cơ không bị ngắn mạch, hở mạch, hoặc chạm đất.
5. Kiểm tra thông số P1.24 – P1.27:
6. Nếu tất cả các bước trên không giải quyết được vấn đề, có thể biến tần bị lỗi phần cứng. Liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

OV1, OV2, OV3 (Overvoltage – Quá áp):

Nguyên nhân: Điện áp DC bus trên biến tần vượt quá ngưỡng cho phép do điện áp lưới quá cao, quán tính tải quá lớn khi giảm tốc, hoặc lỗi phần cứng biến tần.

Khắc phục:

1. Kiểm tra điện áp lưới: Đảm bảo điện áp lưới nằm trong phạm vi cho phép của biến tần (380-480V).
2. Tăng thời gian giảm tốc (P0.04): Giảm tốc độ động cơ từ từ để giảm năng lượng tái sinh trả về biến tần.
3. Sử dụng điện trở xả (braking resistor) (nếu có): Nếu biến tần có hỗ trợ, hãy lắp thêm điện trở xả để tiêu thụ năng lượng tái sinh.
4. Nếu tất cả các bước trên không giải quyết được vấn đề, có thể biến tần bị lỗi phần cứng. Liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

LU (Undervoltage – Thấp áp):

Nguyên nhân: Điện áp DC bus trên biến tần thấp hơn ngưỡng cho phép do điện áp lưới quá thấp, mất pha, hoặc lỗi phần cứng biến tần.

Khắc phục:

1. Kiểm tra điện áp lưới: Đảm bảo điện áp lưới không bị sụt áp quá mức.
2. Kiểm tra cầu chì: Kiểm tra cầu chì đầu vào của biến tần, thay thế nếu bị cháy.
3. Kiểm tra kết nối: Đảm bảo các kết nối nguồn điện chắc chắn.
4. Nếu tất cả các bước trên không giải quyết được vấn đề, có thể biến tần bị lỗi phần cứng. Liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

OH (Overheat – Quá nhiệt):

Nguyên nhân: Nhiệt độ của biến tần vượt quá ngưỡng cho phép do nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn, hoặc biến tần hoạt động quá tải trong thời gian dài.

Khắc phục:

1. Kiểm tra nhiệt độ môi trường: Đảm bảo nhiệt độ môi trường xung quanh biến tần không vượt quá giới hạn cho phép.
2. Kiểm tra quạt làm mát: Đảm bảo quạt làm mát hoạt động bình thường. Vệ sinh quạt nếu bị bám bụi.
3. Vệ sinh tản nhiệt: Làm sạch bụi bẩn bám trên tản nhiệt của biến tần.
4. Giảm tải: Giảm tải cho biến tần nếu đang hoạt động quá tải.
5. Nếu tất cả các bước trên không giải quyết được vấn đề, có thể cảm biến nhiệt độ của biến tần bị lỗi. Liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

EF (External Fault – Lỗi bên ngoài):

Nguyên nhân: Tín hiệu báo lỗi từ các thiết bị bảo vệ bên ngoài (ví dụ: rơ le nhiệt, công tắc hành trình) được kích hoạt.

Khắc phục:

1. Kiểm tra các thiết bị bảo vệ bên ngoài: Xác định thiết bị nào đang báo lỗi và nguyên nhân gây ra lỗi.
2. Khắc phục sự cố trên thiết bị đó.
3. Reset lỗi trên biến tần (nhấn nút “STOP/RESET” hoặc thông qua phần mềm).
