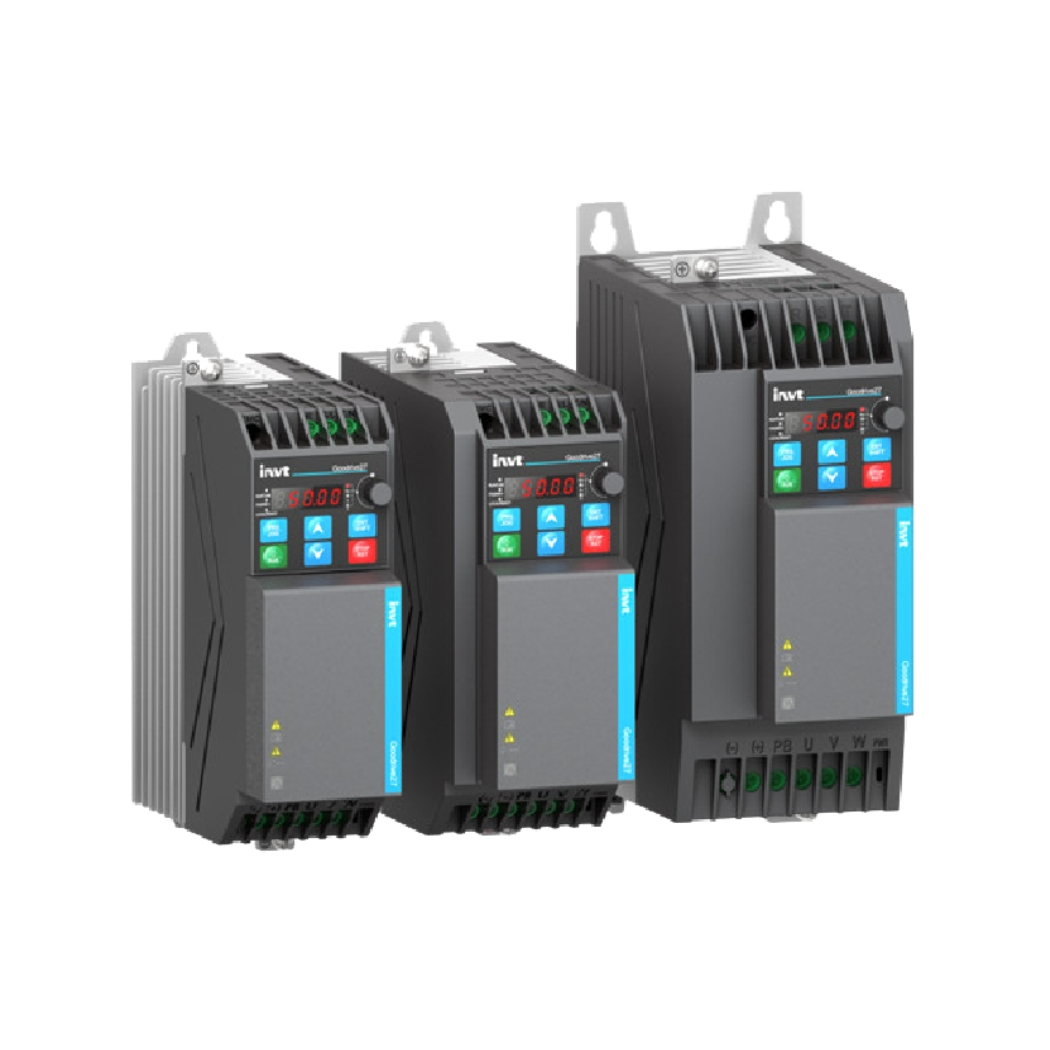

GD27-7R5G-4-B Biến tần INVT 3AC 380-480V 7.5kW là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát tốc độ động cơ chính xác và hiệu quả, giúp tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng cho doanh nghiệp của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ điều khiển động cơ, thiết bị điều chỉnh tốc độ, và giải pháp tự động hóa hàng đầu, đảm bảo sự vận hành ổn định và bền bỉ cho hệ thống của bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm Biến Tần INVT GD27-7R5G-4-B
| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Model | GD27-7R5G-4-B |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive27 |
| Điện áp đầu vào | 3 pha 380-480V AC |
| Công suất | 7. 5kW (10HP) |
| Dòng điện đầu ra định mức | 17A |
| Tần số đầu ra | 0-600Hz |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Cấp bảo vệ | IP20 |
| Truyền thông | Modbus RTU |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Kích thước (RxCxS) | 180 x 260 x 187 mm |
| Trọng lượng | Khoảng 5.5 kg |
| Giá tham khảo | Liên hệ |
2. Cấu Tạo Sản Phẩm Biến Tần INVT GD27-7R5G-4-B
Biến tần INVT GD27-7R5G-4-B không chỉ là một khối linh kiện điện tử, mà là một tác phẩm kỹ thuật được thiết kế tỉ mỉ, với sự kết hợp hài hòa giữa các thành phần chất lượng cao và công nghệ tiên tiến.
Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của sản phẩm này:
- Khối công suất (Power Module): Đây là “trái tim” của biến tần, bao gồm các linh kiện bán dẫn công suất (IGBT) có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) và ngược lại, tạo ra điện áp và tần số đầu ra phù hợp để điều khiển động cơ.
- Khối điều khiển (Control Module): Bộ não của biến tần, sử dụng bộ vi xử lý (CPU) và các mạch điện tử để xử lý tín hiệu điều khiển, thực hiện các thuật toán điều khiển động cơ (V/F, SVC, VC), và giao tiếp với các thiết bị ngoại vi.
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC.
- Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng điện DC và làm phẳng điện áp DC, giúp biến tần hoạt động ổn định hơn.
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC đầu ra với tần số và điện áp có thể điều chỉnh được.
- Mạch lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng đầu ra và tuân thủ các tiêu chuẩn về tương thích điện từ.
- Hệ thống tản nhiệt (Cooling System): Sử dụng quạt và các lá tản nhiệt bằng nhôm để giải nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định ở nhiệt độ cho phép.
- Vỏ máy (Enclosure): Bảo vệ các linh kiện bên trong khỏi tác động của môi trường (bụi, độ ẩm) và đảm bảo an toàn cho người sử dụng. Vỏ máy thường được làm bằng thép hoặc nhựa ABS có độ bền cao.
- Bảng điều khiển (Control Panel): Giao diện người dùng, bao gồm màn hình hiển thị (LCD hoặc LED) và các nút bấm, cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và điều khiển biến tần.
- Các cổng kết nối (Communication Ports): Cho phép kết nối biến tần với các thiết bị ngoại vi như máy tính, PLC, HMI, và các hệ thống điều khiển giám sát khác thông qua các giao thức truyền thông như Modbus RTU.
- Các đầu nối (Terminals): Dùng để kết nối dây nguồn, dây động cơ và các tín hiệu điều khiển.
3. Các Tính Năng Chính Của Sản Phẩm Biến Tần INVT GD27-7R5G-4-B
Biến tần INVT GD27-7R5G-4-B không chỉ đơn thuần là một thiết bị điều khiển tốc độ động cơ. Nó còn là một giải pháp toàn diện, tích hợp nhiều tính năng thông minh và tiện ích, giúp bạn tối ưu hóa hiệu suất và tiết kiệm năng lượng trong mọi ứng dụng:
Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/F, Sensorless Vector Control (SVC) và Vector Control (VC), đáp ứng linh hoạt các yêu cầu điều khiển khác nhau, từ đơn giản đến phức tạp.
- V/F: Phù hợp cho các ứng dụng tải không đổi như bơm, quạt.
- SVC: Cung cấp khả năng điều khiển mô-men xoắn tốt hơn ở tốc độ thấp, thích hợp cho các ứng dụng tải thay đổi như băng tải, máy nén khí.
- VC: Cho phép điều khiển chính xác tốc độ và mô-men xoắn trong toàn dải tốc độ, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, thang máy.
Chức năng bảo vệ toàn diện: Tích hợp nhiều tính năng bảo vệ, đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống:
- Bảo vệ quá dòng, quá áp, thấp áp.
- Bảo vệ quá tải, ngắn mạch.
- Bảo vệ quá nhiệt, mất pha.
- Bảo vệ chạm đất.
- Bảo vệ lỗi truyền thông
Khả năng khởi động mềm và dừng mềm:
Giúp giảm thiểu dòng khởi động và ứng suất cơ học lên động cơ, kéo dài tuổi thọ của động cơ và hệ thống truyền động.
Điều khiển PID tích hợp:
Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài.
Chức năng điều khiển đa cấp tốc độ:
Cho phép cài đặt trước nhiều cấp tốc độ khác nhau, dễ dàng thay đổi tốc độ theo yêu cầu của ứng dụng.
Chức năng tự động điều chỉnh (Auto-tuning):
Tự động xác định các thông số động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
Tiết kiệm năng lượng:
Bằng cách điều chỉnh tốc độ động cơ theo nhu cầu thực tế của tải, biến tần giúp giảm thiểu lượng điện năng tiêu thụ, tiết kiệm chi phí vận hành. Theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm đến 30% điện năng tiêu thụ cho các hệ thống truyền động.
Giao diện thân thiện, dễ sử dụng:
Màn hình hiển thị rõ ràng, các nút bấm được bố trí hợp lý, giúp người dùng dễ dàng cài đặt và vận hành.
Hỗ trợ truyền thông Modbus RTU:
Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm, dễ dàng tích hợp vào hệ thống tự động hóa.
4. Hướng Dẫn Kết Nối Sản Phẩm Biến Tần INVT GD27-7R5G-4-B Với Phần Mềm
Để khai thác tối đa tiềm năng của biến tần INVT GD27-7R5G-4-B, việc kết nối với phần mềm điều khiển là vô cùng quan trọng.
thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, đảm bảo quá trình diễn ra suôn sẻ và hiệu quả:
Chuẩn bị:
- Biến tần INVT GD27-7R5G-4-B.
- Máy tính có cài đặt phần mềm điều khiển biến tần của INVT (có thể tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
- Cáp kết nối (thường là cáp USB hoặc cáp RS485, tùy thuộc vào cổng kết nối trên biến tần và máy tính).
- Đảm bảo đã ngắt nguồn điện khỏi biến tần trước khi thực hiện kết nối.
Kết nối phần cứng:
- Xác định cổng kết nối trên biến tần (thường là cổng COM hoặc cổng USB).
- Kết nối một đầu cáp vào cổng kết nối trên biến tần.
- Kết nối đầu còn lại của cáp vào cổng tương ứng trên máy tính.
Cài đặt phần mềm (nếu chưa có):
- Chạy file cài đặt phần mềm.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối phần mềm với biến tần:
- Mở phần mềm điều khiển biến tần.
- Chọn đúng cổng COM hoặc cổng USB mà bạn đã kết nối với biến tần.
- Thiết lập các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần (tham khảo tài liệu hướng dẫn sử dụng biến tần để biết thông số mặc định).
- Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị các thông số hoạt động của biến tần (tần số, điện áp, dòng điện, trạng thái…).
- Thử thay đổi một vài thông số trên phần mềm và kiểm tra xem biến tần có phản hồi tương ứng hay không.
Lưu ý quan trọng:
- Luôn tham khảo tài liệu hướng dẫn sử dụng của biến tần và phần mềm để biết thông tin chi tiết và chính xác nhất.
- Nếu gặp khó khăn trong quá trình kết nối, đừng ngần ngại liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được trợ giúp.
5. Cách Lập Trình Sản Phẩm Biến Tần INVT GD27-7R5G-4-B
Việc lập trình biến tần INVT GD27-7R5G-4-B có thể được thực hiện thông qua bảng điều khiển trực tiếp trên biến tần hoặc thông qua phần mềm kết nối với máy tính.
thanhthienphu.vn sẽ cung cấp hướng dẫn cho cả hai phương pháp, giúp bạn dễ dàng lựa chọn cách phù hợp nhất:
Lập trình thông qua bảng điều khiển:
Truy cập chế độ lập trình:
- Nhấn nút “PRG” (Program) hoặc tương tự trên bảng điều khiển để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “SET” hoặc “ENTER” để chọn nhóm thông số.
Thay đổi thông số:
- Sử dụng các nút mũi tên lên/xuống để chọn thông số cần thay đổi.
- Nhấn nút “SET” hoặc “ENTER” để vào chế độ chỉnh sửa thông số.
- Sử dụng các nút mũi tên lên/xuống để tăng/giảm giá trị thông số.
- Nhấn nút “SET” hoặc “ENTER” để lưu thay đổi.
Thoát chế độ lập trình:
Nhấn nút “PRG” hoặc “ESC” để thoát khỏi chế độ lập trình.
Lập trình thông qua phần mềm:
Kết nối biến tần với máy tính (tham khảo hướng dẫn ở phần trên).
Mở phần mềm và kết nối với biến tần.
Chọn thông số cần cài đặt:
- Phần mềm thường có giao diện trực quan, hiển thị các nhóm thông số theo chức năng.
- Chọn nhóm thông số và thông số cần thay đổi.
Thay đổi giá trị thông số:
Nhập giá trị mới vào ô tương ứng hoặc sử dụng thanh trượt/nút điều khiển.
Lưu thay đổi:
Nhấn nút “Write” hoặc tương tự để ghi thông số mới vào biến tần.
Một số thông số cơ bản cần lập trình:
- Thông số động cơ: Điện áp định mức, dòng điện định mức, tần số định mức, công suất định mức, số cực… (các thông số này thường được ghi trên nhãn động cơ).
- Chế độ điều khiển: V/F, SVC, VC.
- Thời gian tăng tốc/giảm tốc: Thời gian để biến tần tăng tốc động cơ từ 0 lên tốc độ định mức và ngược lại.
- Giới hạn dòng điện: Bảo vệ biến tần và động cơ khỏi quá dòng.
- Tần số sóng mang: Ảnh hưởng đến độ ồn và độ mịn của sóng đầu ra.
- Các thông số bảo vệ: Quá áp, thấp áp, quá tải, quá nhiệt…
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD27-7R5G-4-B
Trong quá trình vận hành, biến tần INVT GD27-7R5G-4-B có thể gặp một số lỗi. thanhthienphu.vn sẽ cung cấp hướng dẫn khắc phục nhanh chóng và hiệu quả cho một số lỗi thường gặp nhất:
Lỗi quá dòng (OC – Overcurrent):
- Nguyên nhân: Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra.
- Khắc phục: Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ và dây dẫn, kiểm tra thông số bảo vệ quá dòng.
Lỗi quá áp (OV – Overvoltage):
- Nguyên nhân: Điện áp đầu vào quá cao, hãm tái sinh quá mức (khi động cơ giảm tốc).
- Khắc phục: Kiểm tra điện áp đầu vào, sử dụng điện trở xả (nếu cần), điều chỉnh thông số hãm tái sinh.
Lỗi thấp áp (UV – Undervoltage):
- Nguyên nhân: Điện áp đầu vào quá thấp, mất điện tạm thời.
- Khắc phục: Kiểm tra điện áp đầu vào, kiểm tra nguồn cấp.
Lỗi quá nhiệt (OH – Overheat):
- Nguyên nhân: Nhiệt độ môi trường quá cao, quạt tản nhiệt không hoạt động, biến tần bị bám bụi.
- Khắc phục: Kiểm tra nhiệt độ môi trường, kiểm tra quạt tản nhiệt, vệ sinh biến tần.
Lỗi mất pha (PHL – Phase Loss):
- Nguyên Nhân: Mất điện 1 pha
- Khắc phục: Kiểm tra nguồn cấp, kiểm tra cầu chì
Lỗi truyền thông (CE – Communication Error):
- Nguyên nhân: Lỗi kết nối cáp, sai thông số truyền thông, lỗi phần mềm.
- Khắc phục: Kiểm tra cáp kết nối, kiểm tra thông số truyền thông, khởi động lại phần mềm và biến tần.
Lưu ý:
- Khi xảy ra lỗi, biến tần thường hiển thị mã lỗi trên màn hình. Tham khảo tài liệu hướng dẫn sử dụng để biết ý nghĩa của mã lỗi và cách khắc phục chi tiết.
- Nếu không tự khắc phục được lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được trợ giúp.
