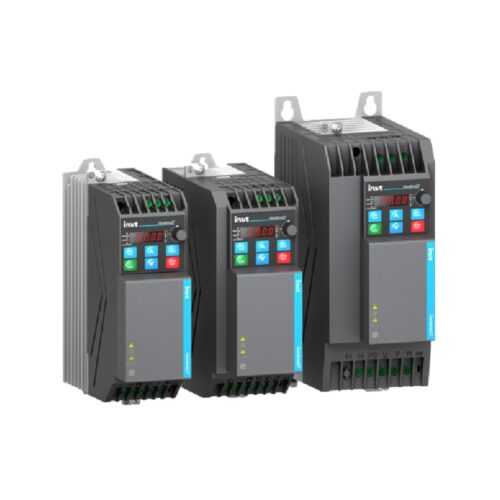

GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW

GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW, giải pháp điều khiển động cơ vượt trội, mang đến sự ổn định và hiệu quả cho hệ thống sản xuất của bạn, hiện đã có mặt tại thanhthienphu.vn.

Thiết bị biến tần này không chỉ giúp tối ưu hóa hoạt động của máy móc mà còn tiết kiệm năng lượng đáng kể, giảm thiểu chi phí vận hành, gia tăng tuổi thọ thiết bị.

1. Thông Tin Chi Tiết Về GD27-2R2G-2-B Biến Tần INVT 3AC 200-240V 2.2kW

2. Cấu Tạo GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW

Biến tần GD27-2R2G-2-B được thiết kế với cấu trúc khoa học, tối ưu hóa không gian và dễ dàng lắp đặt. Các thành phần chính bao gồm:

• Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Bộ lọc DC (DC Bus): Làm phẳng điện áp DC và cung cấp năng lượng ổn định cho khối nghịch lưu.
• Khối nghịch lưu (Inverter): Sử dụng các van bán dẫn công suất (IGBT) để biến đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ có thể điều chỉnh được.
• Bộ vi xử lý (Microprocessor): Điều khiển hoạt động của biến tần dựa trên các thuật toán điều khiển tiên tiến như V/F, SVC.
• Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển các van bán dẫn.
• Bàn phím và màn hình hiển thị (Keypad & Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
• Quạt làm mát (Cooling Fan): Giúp tản nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định và bền bỉ.
• Cổng kết nối truyền thông (Communication Ports): Hỗ trợ giao tiếp Modbus RTU, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.

3. Các Tính Năng Chính Của GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW

• Điều khiển V/F và SVC: GD27-2R2G-2-B cung cấp hai chế độ điều khiển chính là V/F (Voltage/Frequency) và SVC (Sensorless Vector Control). Chế độ V/F phù hợp cho các ứng dụng đơn giản như bơm, quạt, trong khi chế độ SVC mang lại hiệu suất điều khiển cao hơn, đáp ứng tốt các yêu cầu khắt khe về moment và tốc độ.
• Khả năng quá tải mạnh mẽ: Biến tần có khả năng chịu quá tải lên đến 150% trong 60 giây, 180% trong 10 giây và 200% trong 1 giây. Điều này đảm bảo biến tần có thể xử lý các tình huống tải tăng đột ngột mà không bị hỏng hóc.
• Chức năng bảo vệ toàn diện: GD27-2R2G-2-B được trang bị đầy đủ các chức năng bảo vệ như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… giúp bảo vệ động cơ và biến tần khỏi các sự cố, đảm bảo an toàn cho hệ thống.
• Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo sự tương thích điện từ với các thiết bị khác trong hệ thống.
• Chức năng PID tích hợp: Cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ… mà không cần bộ điều khiển PID bên ngoài.
• Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt lên đến 16 cấp tốc độ khác nhau, đáp ứng linh hoạt các yêu cầu vận hành của máy móc.
• Khởi động mềm và dừng mềm: Giảm thiểu dòng khởi động, bảo vệ động cơ và hộp số, kéo dài tuổi thọ thiết bị.
• Giao diện thân thiện, dễ sử dụng: Bàn phím và màn hình hiển thị LCD trực quan, giúp người dùng dễ dàng cài đặt và vận hành.

4. Hướng Dẫn Kết Nối GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW Với Phần Mềm

Để kết nối biến tần GD27-2R2G-2-B với phần mềm giám sát và điều khiển, bạn cần chuẩn bị:

• Máy tính có cài đặt phần mềm: INVT cung cấp phần mềm miễn phí “INVT Studio” cho phép cấu hình, giám sát và điều khiển biến tần.
• Cáp kết nối: Sử dụng cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
• Biến tần GD27-2R2G-2-B: Đảm bảo biến tần đã được cấp nguồn và hoạt động bình thường.

Các bước thực hiện:

Tải và cài đặt phần mềm INVT Studio:

Truy cập trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn (08.12.77.88.99) để được hỗ trợ tải phần mềm.

Kết nối cáp:

Kết nối cáp từ cổng giao tiếp trên biến tần đến cổng USB hoặc cổng COM trên máy tính.

Mở phần mềm INVT Studio:

Chọn đúng cổng COM (nếu sử dụng RS485) và tốc độ truyền thông (baud rate) phù hợp.

Thiết lập kết nối:

Phần mềm sẽ tự động dò tìm và kết nối với biến tần. Nếu không, bạn cần kiểm tra lại cáp kết nối và cài đặt cổng COM.

Sử dụng phần mềm: Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:

• Đọc và ghi các thông số cài đặt.
• Theo dõi trạng thái hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số…).
• Điều khiển biến tần (chạy/dừng, thay đổi tốc độ, đảo chiều quay…).
• Chẩn đoán lỗi và xem lịch sử lỗi.
• Cập nhật firmware cho biến tần.

5. Cách Lập Trình GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW

Việc lập trình biến tần GD27-2R2G-2-B có thể thực hiện thông qua bàn phím và màn hình hiển thị trên biến tần hoặc thông qua phần mềm INVT Studio.

Lập trình qua bàn phím:

• Truy cập menu cài đặt: Nhấn nút “PRG” (Program) để vào chế độ lập trình.
• Chọn nhóm thông số: Sử dụng các nút lên/xuống để di chuyển đến nhóm thông số cần cài đặt (ví dụ: P0, P1, P2…).
• Chọn thông số cần cài đặt: Nhấn nút “SET” để vào thông số cần thay đổi.
• Thay đổi giá trị: Sử dụng các nút lên/xuống để điều chỉnh giá trị thông số.
• Lưu thay đổi: Nhấn nút “SET” để xác nhận và lưu thay đổi.
• Thoát chế độ lập trình: Nhấn nút “PRG” để thoát.

Lập trình qua phần mềm INVT Studio:

Phần mềm INVT Studio cung cấp giao diện đồ họa trực quan, giúp việc lập trình trở nên dễ dàng và nhanh chóng hơn. Bạn có thể thay đổi các thông số, tạo các chương trình điều khiển phức tạp và lưu trữ cấu hình vào máy tính.

Ví dụ về một số thông số cơ bản cần cài đặt:

• P0.01: Chọn chế độ điều khiển (0: V/F, 1: SVC).
• P0.03: Tần số đầu ra tối đa.
• P0.04: Thời gian tăng tốc.
• P0.05: Thời gian giảm tốc.
• P2.00: Nguồn lệnh chạy/dừng (0: Bàn phím, 1: Terminal, 2: Truyền thông).
• P2.01: Nguồn lệnh tần số (0: Bàn phím, 1: Analog input, 2: Truyền thông).

6. Khắc Phục Một Số Lỗi Thường Gặp Với GD27-2R2G-2-B Biến tần INVT

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp biến tần đáng tin cậy, hiệu suất cao và tiết kiệm năng lượng cho hệ thống sản xuất của mình, thì GD27-2R2G-2-B Biến tần INVT 3AC 200-240V 2.2kW chính là lựa chọn hoàn hảo.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm và giải pháp toàn diện cho mọi nhu cầu của bạn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT GD27-2R2G-2-B chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp tối ưu nhất cho quý vị.
• Hỗ trợ kỹ thuật 24/7: Sẵn sàng hỗ trợ quý vị trong suốt quá trình sử dụng sản phẩm, từ lắp đặt, cài đặt đến bảo trì, sửa chữa.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc.
• Bảo hành chính hãng: Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất.

Đừng chần chừ! Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất cho biến tần INVT GD27-2R2G-2-B.

Chúng tôi luôn sẵn lòng đồng hành cùng quý vị trên con đường chinh phục thành công!
