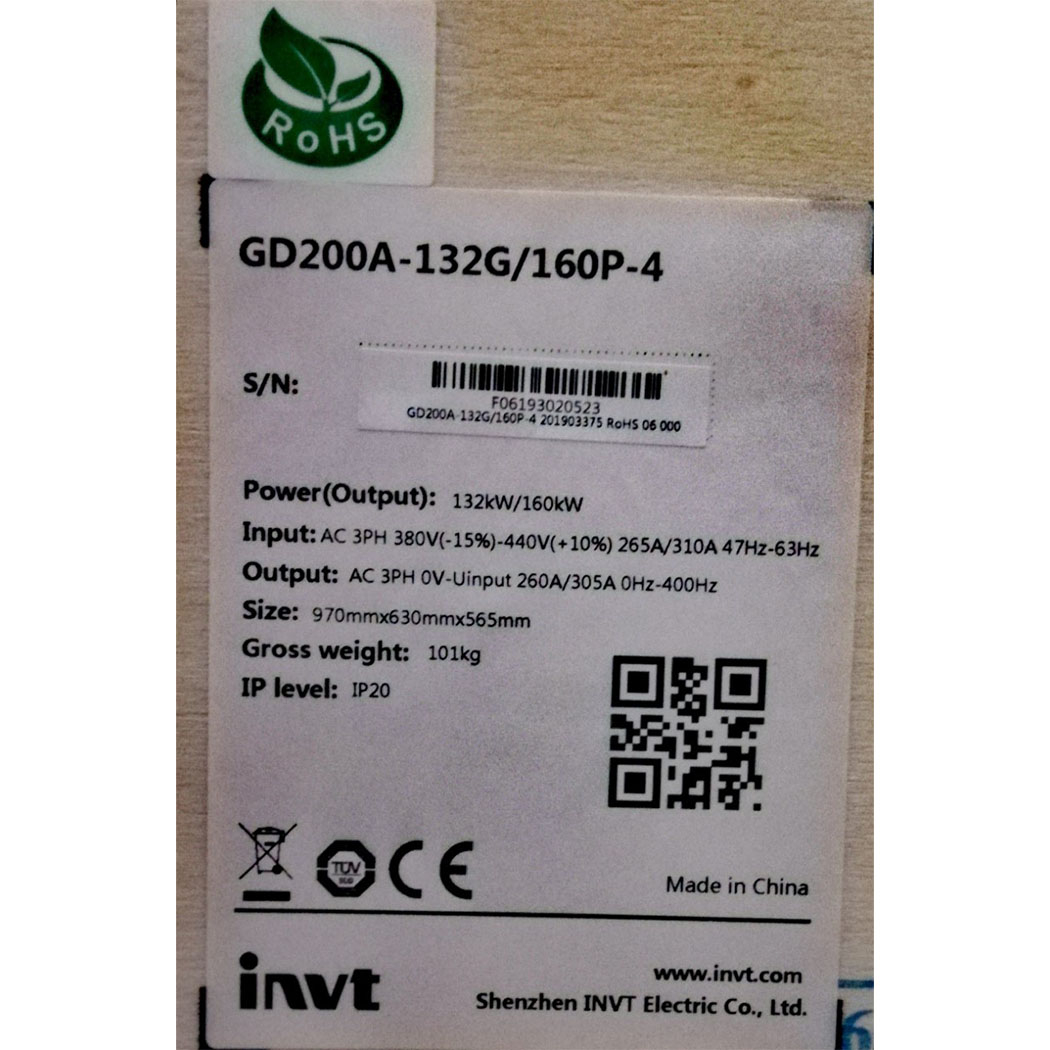

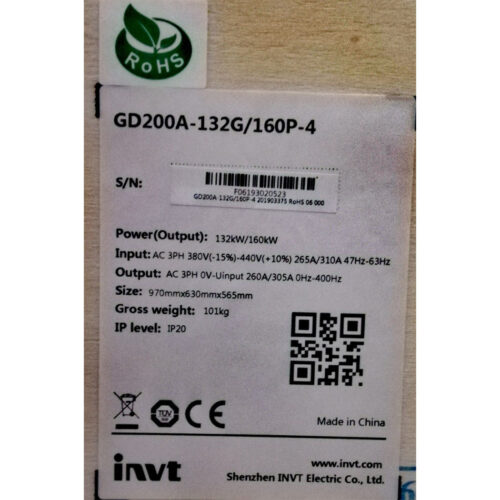

GD200A-132G/160P-4 Biến tần INVT 3P 380VAC 132/160kW là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát tốc độ và mô-men xoắn chính xác cho động cơ, giúp tối ưu hóa hiệu suất hoạt động của hệ thống máy móc trong các ngành công nghiệp.
Đến với thanhthienphu.vn, quý khách hàng sẽ được trải nghiệm dịch vụ chuyên nghiệp, tận tâm và sở hữu những sản phẩm chất lượng hàng đầu.
1. Cấu Tạo Sản Phẩm
Biến tần INVT GD200A-132G/160P-4 không chỉ là một thiết bị điện tử thông thường, mà là một tác phẩm nghệ thuật kỹ thuật, được tạo ra từ sự kết hợp tinh tế giữa các linh kiện chất lượng cao và thiết kế thông minh. Mỗi chi tiết, từ bo mạch điều khiển đến hệ thống tản nhiệt, đều được tính toán kỹ lưỡng để đảm bảo hiệu suất tối ưu và độ bền vượt trội.
Sản phẩm được cấu thành từ các bộ phận chính sau:
- Bo mạch điều khiển (Control Board): “Trái tim” của biến tần, sử dụng bộ vi xử lý DSP (Digital Signal Processor) tốc độ cao, đảm bảo khả năng xử lý tín hiệu nhanh chóng và chính xác. Bo mạch điều khiển thực hiện các thuật toán điều khiển phức tạp, giúp biến tần vận hành ổn định và hiệu quả.
- Bo mạch công suất (Power Board): Sử dụng các module IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, có khả năng đóng cắt nhanh và chịu được dòng điện lớn. Các IGBT này được bố trí khoa học, kết hợp với hệ thống tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định ở công suất cao mà không bị quá nhiệt.
- Hệ thống tản nhiệt: Sử dụng quạt tản nhiệt công suất lớn và các lá tản nhiệt bằng nhôm có diện tích tiếp xúc lớn, giúp giải nhiệt nhanh chóng cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC), cung cấp năng lượng cho bo mạch công suất.
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Màn hình hiển thị và bàn phím: Giao diện người dùng thân thiện, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần.
- Các cổng kết nối: Hỗ trợ nhiều chuẩn truyền thông khác nhau, cho phép biến tần kết nối với các thiết bị ngoại vi như PLC, HMI, máy tính,…
- Vỏ máy: Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
2. Các Tính Năng Chính Của Sản Phẩm
Biến tần GD200A-132G/160P-4 được trang bị một loạt các tính năng tiên tiến, mang đến khả năng điều khiển động cơ vượt trội và linh hoạt:
- V/F (Voltage/Frequency): Chế độ điều khiển đơn giản, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn, như bơm, quạt.
- SVC (Sensorless Vector Control): Chế độ điều khiển vector không cảm biến, cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác hơn so với V/F, phù hợp cho các ứng dụng yêu cầu độ chính xác cao hơn, như băng tải, máy nén khí.
- VC (Vector Control): Chế độ điều khiển vector có cảm biến (sử dụng encoder), cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác nhất, phù hợp cho các ứng dụng yêu cầu độ chính xác và đáp ứng nhanh, như máy công cụ, thang máy.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,…
- Chức năng tiết kiệm năng lượng: Tối ưu hóa điện áp và dòng điện cung cấp cho động cơ, giúp giảm thiểu tiêu thụ điện năng.
- Khả năng tùy biến cao: Người sử dụng có thể lựa chọn các thông số và chức năng để phục vụ cho nhiều mục đích khác nhau.
- Hỗ trợ nhiều chuẩn truyền thông: Modbus RTU (RS485) là tiêu chuẩn, ngoài ra còn có các tùy chọn Profibus DP, CANopen, Ethernet/IP, Profinet, giúp biến tần dễ dàng kết nối với các hệ thống điều khiển và giám sát khác.
- Chức năng PLC đơn giản: Cho phép người dùng lập trình các logic điều khiển đơn giản trực tiếp trên biến tần.
- Chế độ hoạt động đa dạng: Người dùng có thể chủ động điều chỉnh để phù hợp với nhu cầu vận hành
3. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Việc kết nối biến tần GD200A-132G/160P-4 với phần mềm giám sát và điều khiển không chỉ giúp bạn theo dõi các thông số hoạt động của biến tần một cách trực quan, mà còn cho phép bạn cài đặt và điều khiển biến tần từ xa một cách dễ dàng. Dưới đây là hướng dẫn chi tiết:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (XP/7/8/10/11).
- Phần mềm giám sát và điều khiển biến tần INVT (có thể tải về từ trang web thanhthienphu.vn hoặc liên hệ hotline 08.12.77.88.99 để được hỗ trợ).
- Cáp kết nối RS485 (nếu sử dụng giao tiếp Modbus RTU) hoặc cáp Ethernet (nếu sử dụng giao tiếp Ethernet/IP hoặc Profinet).
- Biến tần GD200A-132G/160P-4 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
Kết nối RS485:
- Kết nối chân A và B của cổng RS485 trên biến tần với chân A và B của cổng RS485 trên máy tính (hoặc bộ chuyển đổi USB-RS485).
- Đảm bảo rằng điện trở cuối (terminating resistor) 120 Ohm đã được kích hoạt trên cả biến tần và máy tính (hoặc bộ chuyển đổi).
Kết nối Ethernet:
- Kết nối cáp Ethernet từ cổng Ethernet trên biến tần đến cổng Ethernet trên máy tính (hoặc switch/router).
- Đảm bảo rằng biến tần và máy tính được đặt trên cùng một mạng con (subnet).
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối:
- Trong phần mềm, chọn loại biến tần là GD200A.
- Chọn giao thức kết nối (Modbus RTU, Ethernet/IP, Profinet) tương ứng với kết nối phần cứng.
- Cài đặt các thông số kết nối (địa chỉ IP, cổng COM, tốc độ baud,…) phù hợp với cấu hình của biến tần và máy tính.
- Nhấn nút “Connect” (Kết nối) để thiết lập kết nối.
Giám sát và điều khiển:
- Sau khi kết nối thành công, phần mềm sẽ hiển thị các thông số hoạt động của biến tần (tần số, dòng điện, điện áp, tốc độ, mô-men xoắn,…).
- Bạn có thể thay đổi các thông số cài đặt, điều khiển biến tần (start/stop, thay đổi tốc độ,…), và giám sát trạng thái hoạt động của biến tần.
4. Cách Lập Trình Sản Phẩm
Việc lập trình biến tần GD200A-132G/160P-4 có thể được thực hiện thông qua màn hình và bàn phím tích hợp trên biến tần hoặc thông qua phần mềm trên máy tính. Dưới đây là hướng dẫn cơ bản về cách lập trình biến tần:
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG” (Program) trên bàn phím để vào chế độ lập trình.
- Sử dụng các phím mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “ENT” (Enter) để vào nhóm thông số đó.
Thay đổi thông số:
- Sử dụng các phím mũi tên lên/xuống để chọn thông số cần thay đổi.
- Nhấn nút “ENT” để vào chế độ chỉnh sửa thông số.
- Sử dụng các phím mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “ENT” để lưu giá trị mới.
- Nhấn nút “PRG” để quay lại menu trước đó hoặc thoát khỏi chế độ lập trình.
Một số thông số quan trọng cần cài đặt:
- F0.01 (Chế độ điều khiển): Chọn chế độ điều khiển V/F, SVC hoặc VC.
- F0.03 (Nguồn lệnh chạy): Chọn nguồn lệnh chạy từ bàn phím, terminal, hoặc truyền thông.
- F0.04 (Nguồn tần số): Chọn nguồn tần số từ bàn phím, terminal, hoặc truyền thông.
- F1 (Thông số động cơ): Cài đặt các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ, số cực,…).
- F2 (Thời gian tăng/giảm tốc): Cài đặt thời gian tăng tốc và giảm tốc của động cơ.
- F4 (Bảo vệ): Cài đặt các thông số bảo vệ (quá dòng, quá áp, thấp áp,…).
Ví dụ: Để cài đặt biến tần chạy ở chế độ V/F, nguồn lệnh chạy từ bàn phím, và tần số đặt là 50Hz, bạn thực hiện các bước sau:
- Nhấn nút “PRG”.
- Di chuyển đến nhóm F0, nhấn “ENT”.
- Chọn F0.01, nhấn “ENT”, đặt giá trị là 0 (V/F), nhấn “ENT”.
- Chọn F0.03, nhấn “ENT”, đặt giá trị là 0 (Bàn phím), nhấn “ENT”.
- Chọn F0.04, nhấn “ENT”, đặt giá trị là 0 (Bàn phím), nhấn “ENT”.
- Nhấn nút “DATA” (hoặc nút tương ứng để nhập tần số), nhập giá trị 50.00, nhấn “ENT”.
- Nhấn nút “RUN”: Khởi động lại
Lưu ý quan trọng: Trước khi tiến hành lập trình, hãy đọc kỹ hướng dẫn sử dụng của biến tần và tham khảo ý kiến của các chuyên gia kỹ thuật nếu cần.
5. Khắc Phục Một Số Lỗi Thường Gặp
Trong quá trình vận hành, biến tần có thể gặp một số lỗi do nhiều nguyên nhân khác nhau. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi |
Nguyên nhân |
Cách khắc phục |
| OC1 |
Quá dòng khi tăng tốc: Dòng điện đầu ra vượt quá giá trị bảo vệ trong quá trình tăng tốc. |
Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra thông số động cơ, kiểm tra điện áp lưới, kiểm tra kết nối động cơ. |
| OC2 |
Quá dòng khi giảm tốc: Dòng điện đầu ra vượt quá giá trị bảo vệ trong quá trình giảm tốc. |
Tăng thời gian giảm tốc, kiểm tra tải, kiểm tra thông số động cơ. |
| OC3 |
Quá dòng khi chạy ổn định: Dòng điện đầu ra vượt quá giá trị bảo vệ khi động cơ đang chạy ở tốc độ ổn định. |
Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra điện áp lưới, kiểm tra kết nối động cơ. |
| OU1 |
Quá áp khi tăng tốc: Điện áp DC bus vượt quá giá trị bảo vệ trong quá trình tăng tốc. |
Kiểm tra điện áp lưới, giảm thời gian tăng tốc, kiểm tra thông số động cơ. |
| OU2 |
Quá áp khi giảm tốc: Điện áp DC bus vượt quá giá trị bảo vệ trong quá trình giảm tốc. |
Tăng thời gian giảm tốc, kiểm tra điện áp lưới, lắp thêm điện trở xả (nếu cần). |
| OU3 |
Quá áp khi chạy ổn định: Điện áp DC bus vượt quá giá trị bảo vệ khi động cơ đang chạy ở tốc độ ổn định. |
Kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| LU |
Thấp áp: Điện áp DC bus thấp hơn giá trị bảo vệ. |
Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu. |
| OH |
Quá nhiệt: Nhiệt độ của biến tần vượt quá giá trị bảo vệ. |
Kiểm tra quạt tản nhiệt, kiểm tra môi trường làm việc, đảm bảo thông gió tốt, giảm tải (nếu cần). |
| EF |
Lỗi ngoài (External Fault): Có lỗi từ tín hiệu bên ngoài (ví dụ: công tắc hành trình, cảm biến,…). |
Kiểm tra các thiết bị ngoại vi và kết nối của chúng. |
