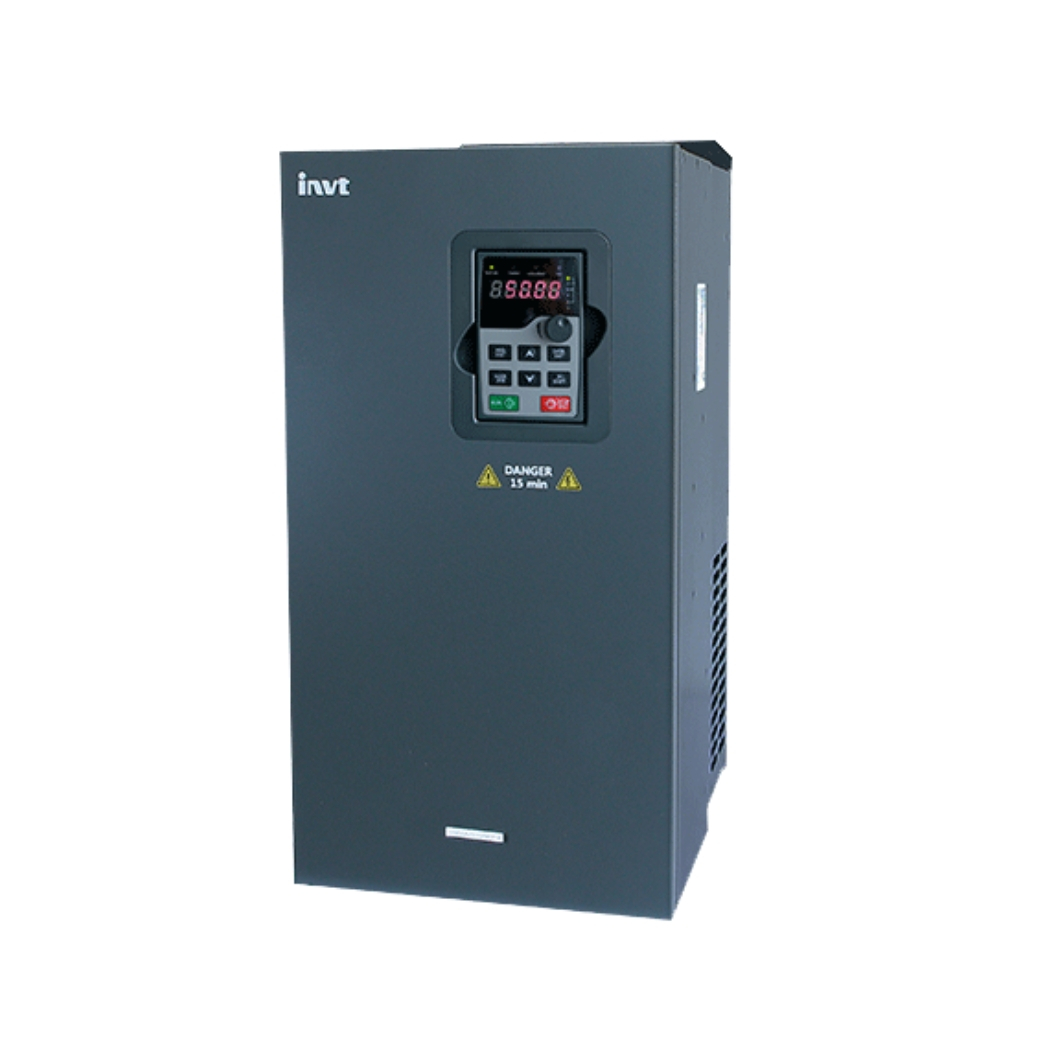

GD200A-022G/030P-4 Biến tần INVT 3P 380VAC 22/30kW, giải pháp hoàn hảo cho hệ thống điều khiển động cơ, mang lại hiệu suất vượt trội và tiết kiệm năng lượng tối ưu. Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, đồng hành cùng bạn trên con đường chinh phục thành công.
1. Thông Tin Chi Tiết Về Sản Phẩm GD200A-022G/030P-4 Biến Tần INVT 3P 380VAC 22/30kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD200A-022G/030P-4 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 3 pha 380VAC (±15%) |
| Công suất | 22kW (động cơ tải nặng) / 30kW (động cơ tải nhẹ) |
| Dải tần số đầu ra | 0-400Hz |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Cấp bảo vệ | IP20 |
| Truyền thông | Modbus RTU (RS485) |
| Nhiệt độ hoạt động | -10°C đến 40°C (không ngưng tụ) |
| Độ ẩm hoạt động | Dưới 95% RH (không ngưng tụ) |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy dệt, máy in, máy đùn nhựa… |
| Tiêu chuẩn chất lượng | CE, RoHS, ISO9001 |
2. Cấu Tạo Sản Phẩm
Biến tần INVT GD200A-022G/030P-4 được thiết kế với triết lý tối ưu hóa hiệu suất và độ bền. Các thành phần chính bao gồm:
- Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Thanhthienphu.vn sử dụng điốt chỉnh lưu chất lượng cao từ các nhà cung cấp uy tín như Infineon (Đức) để đảm bảo hiệu suất và độ tin cậy.
- Mạch nghịch lưu (Inverter): Sử dụng các IGBT (Insulated Gate Bipolar Transistor) thế hệ mới để chuyển đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ có thể điều chỉnh được. Điều này cho phép điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác.
- Bộ vi xử lý (Microprocessor): Trung tâm điều khiển của biến tần, thực hiện các thuật toán điều khiển tiên tiến như V/F, SVC và FVC. Bộ vi xử lý tốc độ cao đảm bảo đáp ứng nhanh và chính xác với các thay đổi tải.
- Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển các IGBT trong mạch nghịch lưu.
- Hệ thống làm mát: Sử dụng quạt tản nhiệt hiệu suất cao và tấm tản nhiệt lớn để đảm bảo biến tần hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Vỏ máy: Thiết kế chắc chắn, chống bụi và chống ẩm, đạt cấp bảo vệ IP20.
- Màn hình hiển thị và bàn phím: Giao diện người dùng trực quan, dễ dàng cài đặt và theo dõi các thông số hoạt động của biến tần.
3. Các Tính Năng Chính Của Sản Phẩm
- Điều khiển đa chế độ: Linh hoạt lựa chọn giữa các chế độ V/F, SVC và FVC, phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
- Khả năng chịu quá tải cao: Đảm bảo hệ thống hoạt động ổn định ngay cả trong điều kiện tải thay đổi đột ngột.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho hệ thống và người vận hành.
- Truyền thông Modbus RTU: Dễ dàng tích hợp vào hệ thống điều khiển trung tâm, giám sát và điều khiển từ xa.
- Chức năng PID tích hợp: Điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tối ưu hóa hiệu suất hoạt động của động cơ.
- Chức năng tiết kiệm năng lượng: Giảm thiểu tổn hao điện năng, đặc biệt là trong các ứng dụng bơm và quạt. Theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể tiết kiệm đến 30% điện năng tiêu thụ cho động cơ.
- Dễ dàng cài đặt và vận hành: Giao diện người dùng thân thiện và tài liệu hướng dẫn chi tiết từ thanhthienphu.vn.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Bước 1: Chuẩn bị
- Máy tính có cài đặt phần mềm giám sát và điều khiển của INVT (có thể tải về từ trang web của thanhthienphu.vn).
- Cáp kết nối RS485.
- Biến tần INVT GD200A-022G/030P-4.
Bước 2: Kết nối phần cứng
- Kết nối cáp RS485 vào cổng giao tiếp trên biến tần và máy tính.
- Đảm bảo kết nối chắc chắn và đúng chiều.
Bước 3: Cài đặt thông số truyền thông trên biến tần
Sử dụng bàn phím và màn hình trên biến tần để cài đặt các thông số sau:
- Địa chỉ Modbus (ví dụ: 1)
- Tốc độ truyền (ví dụ: 9600 bps)
- Kiểu dữ liệu (ví dụ: 8-N-1)
Bước 4: Cài đặt phần mềm trên máy tính
- Mở phần mềm giám sát và điều khiển.
- Chọn cổng COM tương ứng với cổng RS485 trên máy tính.
- Cài đặt các thông số truyền thông giống với cài đặt trên biến tần.
Bước 5: Kiểm tra kết nối
Thực hiện lệnh đọc dữ liệu từ biến tần. Nếu kết nối thành công, phần mềm sẽ hiển thị các thông số hoạt động của biến tần.
5. Cách Lập Trình Sản Phẩm
Truy cập chế độ lập trình:
- Nhấn nút “PRG” trên bàn phím để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “DATA/ENT” để chọn nhóm thông số.
Thay đổi thông số:
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “DATA/ENT” để lưu giá trị mới.
Thoát chế độ lập trình:
Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Ví dụ cài đặt một số thông số cơ bản:
- P0.01 (Chế độ điều khiển): Chọn chế độ điều khiển V/F, SVC hoặc FVC.
- P0.03 (Tần số đầu ra tối đa): Cài đặt tần số đầu ra tối đa của biến tần.
- P0.04 (Thời gian tăng tốc): Cài đặt thời gian tăng tốc của động cơ.
- P0.05 (Thời gian giảm tốc): Cài đặt thời gian giảm tốc của động cơ.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra kết nối dây, giảm thời gian tăng/giảm tốc. |
| OV | Quá áp | Kiểm tra điện áp lưới, kiểm tra thông số hãm, kiểm tra điện trở xả (nếu có). |
| LU | Thấp áp | Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu. |
| OH | Quá nhiệt | Kiểm tra quạt tản nhiệt, kiểm tra môi trường làm việc, đảm bảo thông gió tốt. |
| EF | Lỗi ngoài (External Fault) | Kiểm tra tín hiệu lỗi từ bên ngoài (nếu có). |
| CE | Lỗi truyền thông (Communication Error) | Kiểm tra cáp kết nối, kiểm tra thông số truyền thông. |
