GD20-2R2G-SS2 – Biến tần INVT GD20 2.2kW điện áp vào/ra 1 pha 220V là giải pháp đột phá cho hiệu suất và tiết kiệm năng lượng mà thanhthienphu.vn trân trọng giới thiệu, là chìa khóa vàng giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống điện công nghiệp, đáp ứng xuất sắc mọi yêu cầu vận hành khắt khe nhất.
Với bộ biến đổi tần số INVT tiên tiến này, việc tối ưu hóa quy trình sản xuất, đảm bảo an toàn và giảm thiểu chi phí vận hành trở nên đơn giản và hiệu quả hơn bao giờ hết, mở ra một kỷ nguyên mới cho tự động hóa công nghiệp và hiệu quả truyền động.

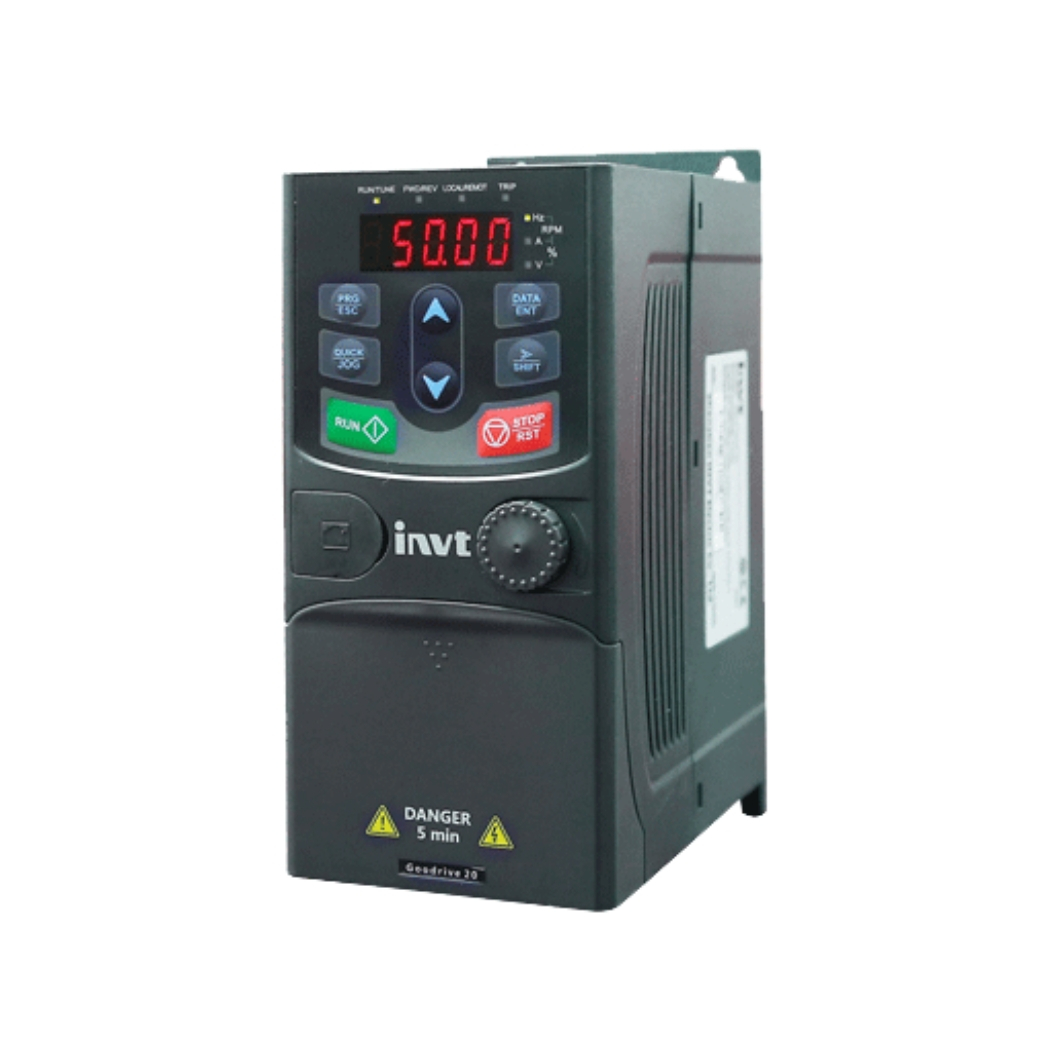

1. Cấu tạo của Biến tần INVT GD20-2R2G-SS2 2.2kW 1 pha 220V
- Biến tần INVT GD20-2R2G-SS2 công suất 2.2kW, sử dụng nguồn điện áp vào và cho ra điện áp 1 pha 220V, là một tuyệt tác công nghệ được thiết kế tỉ mỉ đến từng chi tiết, nhằm mang lại hiệu suất hoạt động vượt trội và độ bền bỉ đáng kinh ngạc trong môi trường công nghiệp đầy khắc nghiệt. Ngay từ cái nhìn đầu tiên, quý vị kỹ sư có thể cảm nhận được sự chắc chắn và chuyên nghiệp từ thiết kế vỏ máy. Vỏ máy được chế tạo từ vật liệu nhựa công nghiệp ABS cao cấp, có khả năng chịu nhiệt, chống va đập tốt và đặc biệt là khả năng chống cháy lan, đảm bảo an toàn tối đa trong quá trình vận hành. Kích thước nhỏ gọn của biến tần cũng là một điểm cộng lớn, giúp tiết kiệm không gian lắp đặt trong tủ điện, vốn thường hạn chế về diện tích, nhất là đối với các doanh nghiệp vừa và nhỏ hoặc các hệ thống cần sự linh hoạt.
- Bên trong lớp vỏ bảo vệ vững chắc đó là một hệ thống các linh kiện điện tử chất lượng cao, được lựa chọn kỹ lưỡng từ những nhà sản xuất uy tín trên thế giới. Trái tim của biến tần là bộ vi xử lý (CPU) tốc độ cao, đảm nhiệm vai trò xử lý các thuật toán điều khiển phức tạp, mang lại khả năng đáp ứng nhanh và chính xác cho mọi yêu cầu thay đổi tốc độ của động cơ. Module công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới được sử dụng trong mạch nghịch lưu, giúp giảm thiểu tổn hao chuyển mạch, tăng hiệu suất chuyển đổi năng lượng và nâng cao độ tin cậy của thiết bị. Hệ thống tản nhiệt được thiết kế tối ưu với quạt làm mát thông minh, chỉ hoạt động khi nhiệt độ bên trong biến tần đạt ngưỡng nhất định, vừa đảm bảo hiệu quả làm mát, kéo dài tuổi thọ linh kiện, vừa tiết kiệm năng lượng và giảm tiếng ồn. Các tụ điện dung lượng lớn, chất lượng cao đảm bảo khả năng lọc nhiễu và duy trì điện áp ổn định cho mạch điều khiển và mạch lực.
- Bảng điều khiển (keypad) được thiết kế trực quan, thân thiện với người dùng, bao gồm màn hình LED hiển thị rõ ràng các thông số vận hành như tần số, dòng điện, điện áp, mã lỗi và các phím chức năng dễ thao tác. Điều này cho phép các kỹ thuật viên điện, ngay cả những người mới làm quen với biến tần, cũng có thể dễ dàng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi một cách nhanh chóng. Các cổng kết nối đầu vào/đầu ra (I/O) đa dạng, bao gồm các ngõ vào số (Digital Inputs), ngõ vào analog (Analog Inputs), ngõ ra relay, ngõ ra analog, và đặc biệt là cổng giao tiếp truyền thông Modbus RTU tiêu chuẩn, mở ra khả năng tích hợp linh hoạt vào các hệ thống điều khiển tự động hóa phức tạp hơn như PLC, HMI, SCADA. Với cấu tạo ưu việt này, GD20-2R2G-SS2 không chỉ là một thiết bị điều khiển tốc độ động cơ đơn thuần, mà còn là một thành phần quan trọng, đáng tin cậy trong kiến trúc tự động hóa của nhà máy, xí nghiệp, giúp quý vị giải quyết bài toán hiệu suất và chi phí một cách toàn diện.
2. Các tính năng chính vượt trội của Biến tần GD20-2R2G-SS2
- Điều khiển Vector không gian (SVC – Sensorless Vector Control) tiên tiến: Đây là một trong những điểm sáng công nghệ của dòng GD20. Thuật toán SVC cho phép biến tần điều khiển chính xác tốc độ và momen xoắn của động cơ mà không cần sử dụng đến encoder (cảm biến tốc độ). Điều này không chỉ giúp giảm chi phí lắp đặt, bảo trì mà còn tăng độ tin cậy của hệ thống, đặc biệt trong các môi trường làm việc khắc nghiệt có nhiều bụi bẩn hoặc rung động. Khả năng đáp ứng momen cao ở tần số thấp (ví dụ, 150% momen định mức ở 0.5Hz) giúp động cơ khởi động êm ái ngay cả khi mang tải nặng, giảm thiểu sốc cơ khí cho máy móc và sản phẩm.
- Tích hợp bộ hãm (Braking Unit): Đối với các ứng dụng yêu cầu dừng nhanh hoặc có quán tính tải lớn như băng tải, máy nâng hạ nhỏ, việc tích hợp sẵn bộ hãm trong biến tần GD20-2R2G-SS2 là một lợi thế cực kỳ quan trọng. Nó cho phép kết nối trực tiếp với điện trở xả (braking resistor) để tiêu tán năng lượng tái sinh khi động cơ giảm tốc, đảm bảo quá trình dừng máy diễn ra nhanh chóng, an toàn, tránh hiện tượng quá áp trên DC bus, bảo vệ biến tần và động cơ. Điều này giúp quý vị tiết kiệm chi phí mua thêm bộ hãm rời và không gian lắp đặt.
- Chức năng PLC đơn giản (Simple PLC): Tính năng này cho phép biến tần thực hiện các chuỗi điều khiển logic tuần tự đơn giản mà không cần đến PLC bên ngoài, rất phù hợp cho các ứng dụng nhỏ, độc lập. Người dùng có thể lập trình các bước chạy với tốc độ và thời gian khác nhau, điều khiển theo tín hiệu từ các cảm biến, giúp tối ưu hóa quy trình vận hành và giảm chi phí đầu tư cho hệ thống điều khiển.
- Đa dạng chế độ điều khiển tốc độ: GD20-2R2G-SS2 hỗ trợ nhiều phương thức cài đặt tần số như cài đặt từ bàn phím, tín hiệu analog (0-10VDC, 4-20mA), truyền thông Modbus, điều khiển đa cấp tốc độ. Sự linh hoạt này giúp biến tần dễ dàng thích ứng với mọi yêu cầu điều khiển cụ thể của từng loại máy móc và hệ thống.
- Các chức năng bảo vệ toàn diện: An toàn luôn là ưu tiên hàng đầu. Biến tần INVT GD20 được trang bị đầy đủ các chức năng bảo vệ động cơ và chính nó khỏi các sự cố thường gặp trong lưới điện công nghiệp như: bảo vệ quá dòng, quá áp, thấp áp, quá tải (150% trong 60 giây, 180% trong 10 giây), quá nhiệt, mất pha đầu vào/đầu ra (tùy cấu hình), chạm đất. Khi có sự cố, biến tần sẽ tự động dừng và hiển thị mã lỗi, giúp kỹ thuật viên nhanh chóng xác định nguyên nhân và khắc phục.
- Khả năng tiết kiệm năng lượng vượt trội: Bằng cách điều chỉnh tốc độ động cơ phù hợp với yêu cầu tải thực tế, đặc biệt trong các ứng dụng bơm, quạt, máy nén khí, biến tần GD20-2R2G-SS2 có thể giúp tiết kiệm đáng kể lượng điện năng tiêu thụ, có thể lên đến 30-50% so với phương pháp chạy trực tiếp hoặc sử dụng các giải pháp điều khiển cơ khí truyền thống. Chức năng tự động tối ưu hóa điện áp đầu ra (AVR) cũng góp phần vào việc này.
- Tích hợp bộ lọc EMC C3 (tùy chọn): Một số phiên bản của GD20 series có tích hợp sẵn bộ lọc EMC C3, giúp giảm nhiễu điện từ phát ra từ biến tần, đáp ứng các tiêu chuẩn về tương thích điện từ, đảm bảo sự ổn định cho các thiết bị điện tử nhạy cảm khác hoạt động gần đó. Đây là một yếu tố quan trọng đối với các nhà máy có nhiều thiết bị điện tử tinh vi.
- Dải điện áp hoạt động rộng: Biến tần có khả năng hoạt động ổn định trong điều kiện điện áp lưới dao động, phù hợp với chất lượng lưới điện tại nhiều khu vực ở Việt Nam, đặc biệt là các khu công nghiệp xa trung tâm hoặc các làng nghề.
3. Hướng dẫn chi tiết các bước kết nối Biến tần GD20-2R2G-SS2
Việc kết nối chính xác và an toàn biến tần GD20-2R2G-SS2 vào hệ thống điện và động cơ là yếu tố then chốt để đảm bảo thiết bị hoạt động ổn định, hiệu quả và kéo dài tuổi thọ. Thanhthienphu.vn xin chia sẻ các bước hướng dẫn cơ bản, tuy nhiên, quý vị kỹ sư và kỹ thuật viên điện cần luôn tham khảo tài liệu kỹ thuật chi tiết đi kèm sản phẩm từ nhà sản xuất INVT để có thông tin đầy đủ và chính xác nhất cho model cụ thể này.
Bước 1: Chuẩn bị trước khi kết nối
- An toàn là trên hết: Đảm bảo nguồn điện đã được ngắt hoàn toàn và khóa an toàn (lock-out/tag-out) trước khi tiến hành bất kỳ thao tác đấu nối nào. Sử dụng đầy đủ các trang bị bảo hộ cá nhân như găng tay cách điện, kính bảo hộ.
- Kiểm tra thiết bị: Xác nhận model biến tần GD20-2R2G-SS2 là đúng với yêu cầu (2.2kW, vào/ra 1 pha 220V). Kiểm tra ngoại quan biến tần xem có dấu hiệu hư hỏng vật lý trong quá trình vận chuyển không.
- Động cơ tương thích: Đảm bảo động cơ 1 pha cần điều khiển có công suất phù hợp (≤ 2.2kW), điện áp 220V và các thông số khác tương thích với biến tần. Kiểm tra cách điện của động cơ.
- Dụng cụ và vật tư: Chuẩn bị đầy đủ dụng cụ cần thiết như tuốc nơ vít cách điện, kìm tuốt dây, đồng hồ vạn năng (VOM). Chọn dây dẫn có tiết diện phù hợp với dòng điện định mức của biến tần và động cơ. Sử dụng đầu cosse chất lượng tốt để đảm bảo kết nối chắc chắn, giảm điện trở tiếp xúc.
- Đọc kỹ tài liệu: Nghiên cứu kỹ sơ đồ đấu dây và hướng dẫn cài đặt trong manual của biến tần GD20-2R2G-SS2.
Bước 2: Đấu nối mạch lực (Power Circuit)
Kết nối nguồn vào:
- Biến tần GD20-2R2G-SS2 sử dụng nguồn cấp 1 pha 220VAC.
- Kết nối dây Pha (L) và dây Trung tính (N) của nguồn điện lưới vào các cọc đấu dây L và N (hoặc R, S/T nếu ký hiệu theo chuẩn cũ cho đầu vào 1 pha) trên biến tần.
- Sử dụng cầu dao tự động (MCB hoặc MCCB) có dòng cắt phù hợp ở phía trước đầu vào biến tần để bảo vệ ngắn mạch và quá tải cho biến tần. Nên sử dụng thêm contactor nếu cần điều khiển đóng cắt nguồn cấp cho biến tần từ xa.
Kết nối đầu ra động cơ:
- Đầu ra của biến tần này là 1 pha 220V để điều khiển động cơ 1 pha. Kết nối hai dây của động cơ 1 pha vào các cọc đấu dây U, V trên biến tần. (Lưu ý: Một số động cơ 1 pha có tụ điện khởi động hoặc tụ điện ngậm. Cần tham khảo tài liệu của biến tần và động cơ để xác định cách đấu nối chính xác cho loại động cơ cụ thể, có thể cần loại bỏ hoặc giữ lại tụ tùy theo khuyến cáo của nhà sản xuất biến tần cho việc điều khiển động cơ 1 pha).
Kết nối dây tiếp địa (PE/GND):
- Đây là bước cực kỳ quan trọng để đảm bảo an toàn. Kết nối cọc tiếp địa (PE hoặc GND) của biến tần với hệ thống tiếp địa tin cậy của nhà xưởng. Vỏ động cơ cũng cần được tiếp địa đúng cách.
Bước 3: Đấu nối mạch điều khiển (Control Circuit)
- Mạch điều khiển cho phép biến tần nhận tín hiệu từ bên ngoài (nút nhấn, công tắc, cảm biến, PLC) và xuất tín hiệu trạng thái.
- Ngõ vào số (Digital Inputs – DI): Kết nối các nút nhấn chạy/dừng (FWD/REV, STOP), công tắc chọn tốc độ cố định, tín hiệu từ cảm biến vào các terminal DI tương ứng (ví dụ: S1, S2, S3…). Tham khảo manual để biết chức năng mặc định của từng DI và cách cài đặt lại nếu cần.
- Ngõ vào analog (Analog Inputs – AI): Nếu cần điều khiển tốc độ bằng biến trở ngoài hoặc tín hiệu analog từ PLC/cảm biến (ví dụ 0-10VDC hoặc 4-20mA), kết nối vào các terminal AI tương ứng (ví dụ: AI1, AI2).
- Ngõ ra relay (Relay Output – RO): Sử dụng để báo trạng thái hoạt động, lỗi của biến tần hoặc điều khiển các thiết bị ngoại vi khác. Kết nối vào các terminal RO (ví dụ: TA/TB/TC).
- Truyền thông Modbus (RS485): Nếu tích hợp vào hệ thống SCADA/BMS hoặc điều khiển qua PLC bằng truyền thông, kết nối các dây A+, B- của cổng RS485 trên biến tần với thiết bị chủ (master).
Bước 4: Kiểm tra lại toàn bộ kết nối
- Sau khi hoàn tất đấu nối, hãy kiểm tra kỹ lại một lần nữa toàn bộ các mối nối mạch lực và mạch điều khiển, đảm bảo đúng sơ đồ, chắc chắn và không có nguy cơ chạm chập.
- Đo kiểm tra cách điện giữa các pha đầu vào, đầu ra và với vỏ máy nếu cần thiết.
Bước 5: Cấp nguồn và cài đặt thông số cơ bản
- Sau khi chắc chắn mọi thứ đã đúng và an toàn, đóng MCB cấp nguồn cho biến tần.
- Quan sát màn hình hiển thị của biến tần.
- Thực hiện cài đặt các thông số cơ bản cho động cơ (tham số nhóm P02 trong biến tần INVT thường là thông số động cơ: công suất, điện áp, dòng điện định mức, tần số định mức, tốc độ định mức của động cơ).
- Cài đặt các thông số vận hành mong muốn như tần số max/min, thời gian tăng tốc/giảm tốc, chế độ điều khiển (ví dụ: điều khiển từ terminal hay từ keypad).
- Thực hiện lệnh dò thông số động cơ (Auto-tuning) nếu biến tần hỗ trợ và ứng dụng yêu cầu độ chính xác cao (tham khảo manual).
Bước 6: Chạy thử nghiệm
- Ban đầu, cho động cơ chạy không tải ở tốc độ thấp để kiểm tra chiều quay và sự ổn định.
- Sau đó, tăng dần tốc độ và thử nghiệm với tải thực tế. Theo dõi các thông số vận hành như dòng điện, tần số, nhiệt độ để đảm bảo mọi thứ hoạt động bình thường.
Việc tuân thủ đúng quy trình và cẩn trọng trong từng bước đấu nối sẽ giúp quý vị khai thác tối đa hiệu quả của biến tần GD20-2R2G-SS2, đảm bảo an toàn cho con người và thiết bị, đồng thời nâng cao độ tin cậy của toàn bộ hệ thống sản xuất. Nếu có bất kỳ thắc mắc nào trong quá trình lắp đặt và vận hành, đừng ngần ngại liên hệ với đội ngũ hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn kịp thời.
4. Các ứng dụng đa dạng của Biến tần GD20-2R2G-SS2
Trong ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):
- Băng tải nhỏ và vừa: GD20-2R2G-SS2 giúp điều chỉnh tốc độ băng tải một cách mượt mà, đồng bộ với các công đoạn khác trong dây chuyền sản xuất. Khả năng khởi động mềm giúp giảm hao mòn cơ khí, kéo dài tuổi thọ băng tải và động cơ. Ví dụ, trong các xưởng chế biến thực phẩm, băng tải vận chuyển nguyên liệu hoặc thành phẩm cần tốc độ ổn định, dễ dàng thay đổi để phù hợp với từng loại sản phẩm.
- Máy đóng gói, máy dán nhãn: Các loại máy này thường yêu cầu sự chính xác cao về tốc độ và vị trí. Biến tần GD20 giúp điều khiển động cơ chính xác, đảm bảo sản phẩm được đóng gói đồng đều, nhãn được dán đúng vị trí, nâng cao chất lượng và thẩm mỹ của sản phẩm.
- Máy trộn, máy khuấy nhỏ: Trong ngành thực phẩm, hóa mỹ phẩm, dược phẩm, các máy trộn nguyên liệu với động cơ 1 pha công suất nhỏ có thể được điều khiển tốc độ linh hoạt bằng GD20-2R2G-SS2, giúp tối ưu hóa quá trình trộn, đảm bảo chất lượng hỗn hợp.
- Máy công cụ cỡ nhỏ: Các máy khoan, máy tiện, máy mài nhỏ sử dụng động cơ 1 pha trong các xưởng cơ khí nhỏ hoặc hộ gia đình có thể được nâng cấp bằng biến tần để điều chỉnh tốc độ cắt gọt, phù hợp với từng loại vật liệu và yêu cầu gia công, tăng độ chính xác và tuổi thọ dao cụ.
- Quạt thông gió, quạt hút công nghiệp nhỏ: Điều khiển tốc độ quạt bằng biến tần giúp điều chỉnh lưu lượng không khí một cách linh hoạt, tiết kiệm điện năng đáng kể so với việc chạy trực tiếp hoặc dùng cửa gió để điều chỉnh.
Trong lĩnh vực Xây dựng (Công trình dân dụng, nhà xưởng nhỏ):
- Máy bơm nước 1 pha: Biến tần GD20-2R2G-SS2 là giải pháp lý tưởng cho các hệ thống bơm cấp nước, bơm tăng áp sử dụng động cơ 1 pha trong các tòa nhà nhỏ, biệt thự, hoặc các công trình xây dựng tạm. Nó giúp duy trì áp suất ổn định, khởi động mềm tránh sụt áp, và đặc biệt là tiết kiệm điện. Ví dụ, một hệ thống bơm nước lên bồn chứa trên mái nhà có thể được điều khiển để bơm từ từ, tránh quá tải cho động cơ và đường ống.
- Các thiết bị xây dựng cầm tay hoặc di động nhỏ: Một số máy móc nhỏ trong xây dựng có thể được hưởng lợi từ việc điều khiển tốc độ bằng biến tần.
Trong Nông nghiệp công nghệ cao và Chăn nuôi:
- Hệ thống tưới tiêu tự động: Điều khiển bơm nước 1 pha trong các hệ thống tưới nhỏ giọt, tưới phun sương, giúp tối ưu hóa lượng nước tưới và tiết kiệm điện.
- Quạt thông gió cho chuồng trại: Điều chỉnh tốc độ quạt theo nhiệt độ và độ ẩm trong chuồng trại giúp tạo môi trường tối ưu cho vật nuôi, đồng thời tiết kiệm năng lượng.
Trong các ứng dụng dân dụng và thương mại nhỏ:
- Cửa cuốn, cổng tự động sử dụng động cơ 1 pha: Biến tần giúp cửa vận hành êm ái hơn, có thể điều chỉnh tốc độ đóng mở, tăng độ bền cho cơ cấu cơ khí.
- Máy chế biến thực phẩm quy mô gia đình hoặc nhỏ lẻ: Máy xay thịt, máy làm bún, phở, máy ép mía… sử dụng động cơ 1 pha có thể được cải tiến với biến tần để điều chỉnh tốc độ, nâng cao chất lượng sản phẩm và an toàn vận hành.
Các ứng dụng đặc thù khác:
- Thiết bị phòng thí nghiệm: Máy ly tâm nhỏ, máy khuấy từ… cần điều chỉnh tốc độ chính xác.
- Trong ngành giải trí: Các hiệu ứng sân khấu nhỏ sử dụng động cơ 1 pha.
5. Hướng dẫn khắc phục một số lỗi thường gặp trên Biến tần GD20-2R2G-SS2
Lỗi OU1, OU2, OU3 (Overvoltage – Quá áp):
Mô tả: Điện áp trên DC bus của biến tần vượt quá ngưỡng cho phép trong quá trình tăng tốc (OU1), giảm tốc (OU2), hoặc vận hành ổn định (OU3).
Nguyên nhân có thể:
- Điện áp nguồn vào quá cao.
- Thời gian giảm tốc cài đặt quá ngắn đối với tải có quán tính lớn, làm động cơ hoạt động như một máy phát, năng lượng trả về DC bus gây tăng áp.
- Điện trở hãm (nếu có) bị hỏng hoặc không được kết nối đúng cách, hoặc giá trị điện trở không phù hợp.
Giải pháp cơ bản:
- Kiểm tra điện áp nguồn cung cấp, đảm bảo nằm trong dải hoạt động cho phép của biến tần.
- Tăng thời gian giảm tốc (thông số P00.12).
- Kiểm tra hoặc lắp đặt thêm điện trở hãm phù hợp nếu ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh. Đảm bảo điện trở hãm được kết nối đúng vào các cọc P+ và PB của biến tần.
- Kích hoạt chức năng điều khiển quá áp khi giảm tốc.
Lỗi OL1, OL2 (Overload – Quá tải):
Mô tả: Biến tần phát hiện dòng điện đầu ra vượt quá giới hạn cho phép trong một khoảng thời gian nhất định (OL1 – quá tải biến tần, OL2 – quá tải động cơ).
Nguyên nhân có thể:
- Tải cơ khí quá nặng so với công suất của động cơ và biến tần.
- Thời gian tăng tốc cài đặt quá ngắn.
- Thông số động cơ cài đặt trong biến tần không chính xác.
- Động cơ bị kẹt hoặc gặp sự cố cơ khí.
- Điện áp nguồn thấp gây tăng dòng.
Giải pháp cơ bản:
- Kiểm tra tải cơ khí, giảm tải nếu cần thiết hoặc chọn động cơ/biến tần có công suất lớn hơn.
- Tăng thời gian tăng tốc (thông số P00.11).
- Kiểm tra và cài đặt lại chính xác các thông số động cơ (nhóm P02.xx).
- Kiểm tra động cơ và phần cơ khí truyền động xem có bị kẹt, bó cứng không.
- Kiểm tra điện áp nguồn.
Lỗi OH1, OH2 (Overheat – Quá nhiệt):
Mô tả: Nhiệt độ bên trong biến tần (OH1 – quá nhiệt heatsink) hoặc nhiệt độ môi trường (nếu có cảm biến ngoài – OH2) vượt ngưỡng an toàn.
Nguyên nhân có thể:
- Nhiệt độ môi trường xung quanh biến tần quá cao.
- Thông gió cho biến tần không đủ (không gian lắp đặt chật hẹp, cửa tủ điện bị bịt kín).
- Quạt làm mát của biến tần bị hỏng hoặc bám nhiều bụi bẩn.
- Biến tần hoạt động quá tải trong thời gian dài.
Giải pháp cơ bản:
- Cải thiện điều kiện thông gió cho biến tần, đảm bảo khoảng cách lắp đặt theo khuyến cáo của nhà sản xuất. Lắp thêm quạt thông gió cho tủ điện nếu cần.
- Vệ sinh quạt làm mát và khe tản nhiệt của biến tần. Kiểm tra xem quạt có hoạt động không.
- Giảm nhiệt độ môi trường nếu có thể, ví dụ sử dụng điều hòa cho phòng đặt tủ điện.
- Kiểm tra xem biến tần có bị quá tải liên tục không.
Lỗi SPI, SPO (Input/Output Phase Loss – Mất pha đầu vào/đầu ra):
Mô tả: Biến tần phát hiện mất một hoặc nhiều pha ở đầu vào (SPI) hoặc đầu ra (SPO). Với model GD20-2R2G-SS2 là vào/ra 1 pha, lỗi này có thể liên quan đến việc kết nối không chắc chắn hoặc đứt dây.
Nguyên nhân có thể:
- Kết nối dây nguồn vào hoặc dây ra động cơ bị lỏng, đứt, hoặc tiếp xúc kém.
- Cầu chì hoặc MCB cấp nguồn bị nhảy/đứt.
- Contactor cấp nguồn cho biến tần bị hỏng một tiếp điểm.
- Động cơ bị hỏng cuộn dây.
Giải pháp cơ bản:
- Kiểm tra kỹ các kết nối dây nguồn vào L, N và dây ra động cơ U, V. Siết chặt lại các đầu cosse.
- Kiểm tra cầu chì, MCB, contactor.
- Kiểm tra tình trạng cuộn dây động cơ (đo điện trở, cách điện).
Lỗi CE (Communication Error – Lỗi truyền thông):
Mô tả: Xảy ra khi có sự cố trong giao tiếp RS485 (Modbus).
Nguyên nhân có thể:
- Cài đặt thông số truyền thông (địa chỉ, tốc độ baud, parity…) không khớp giữa biến tần và thiết bị master (PLC, HMI).
- Dây cáp truyền thông bị đứt, chập, hoặc kết nối sai (A+, B-).
- Nhiễu điện từ mạnh ảnh hưởng đến đường truyền.
- Điện trở đầu cuối (terminating resistor) không được sử dụng hoặc sử dụng không đúng cách.
Giải pháp cơ bản:
- Kiểm tra lại toàn bộ cài đặt thông số truyền thông trên biến tần và thiết bị master.
- Kiểm tra dây cáp, đầu nối. Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu.
- Đảm bảo có điện trở đầu cuối 120 Ohm ở hai đầu của bus truyền thông nếu chiều dài cáp lớn.
- Đi dây truyền thông tách biệt với dây động lực.
6. Liên hệ ngay thanhthienphu.vn để sở hữu Biến tần GD20-2R2G-SS2
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp một sản phẩm, chúng tôi mang đến một giải pháp toàn diện. Với GD20-2R2G-SS2, quý vị sẽ được trải nghiệm:
- Sản phẩm chính hãng INVT chất lượng vượt trội: Cam kết 100% sản phẩm mới, đầy đủ chứng nhận CO/CQ, đảm bảo độ bền và hiệu suất hoạt động ổn định trong những điều kiện công nghiệp khắt khe nhất.
- Công nghệ điều khiển tiên tiến: Tận hưởng lợi ích từ điều khiển vector không gian, khởi động mềm, dừng chính xác, bảo vệ động cơ toàn diện và khả năng tiết kiệm điện năng ấn tượng.
- Giải pháp tối ưu cho động cơ 1 pha: GD20-2R2G-SS2 là lựa chọn lý tưởng để điều khiển và bảo vệ các động cơ 1 pha 220V công suất đến 2.2kW, ứng dụng rộng rãi trong nhiều ngành nghề.
Đã đến lúc quý vị hành động để nâng cấp hệ thống điện, tối ưu hóa sản xuất và kiến tạo tương lai bền vững cho doanh nghiệp. Đừng ngần ngại, hãy nhấc máy và gọi ngay cho chúng tôi!
Hotline tư vấn và đặt hàng 24/7: 08.12.77.88.99
Hoặc quý vị có thể liên hệ với chúng tôi qua:
- Website: thanhthienphu.vn
- Địa chỉ văn phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để Biến tần INVT GD20-2R2G-SS2 và thanhthienphu.vn trở thành đối tác tin cậy, cùng quý vị chinh phục những đỉnh cao mới trong sản xuất và kinh doanh. Sự hài lòng và thành công của quý vị chính là thước đo giá trị lớn nhất của chúng tôi.
