Giảm giá trực tiếp trên đơn hàng GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW, giải pháp điều khiển tốc độ động cơ tối ưu, mang đến hiệu suất vượt trội và tiết kiệm năng lượng cho hệ thống của bạn, đã có mặt tại thanhthienphu.vn.
Sản phẩm này không chỉ là một bộ chuyển đổi điện năng thông thường mà còn là trái tim của hệ thống tự động hóa, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm sản xuất.

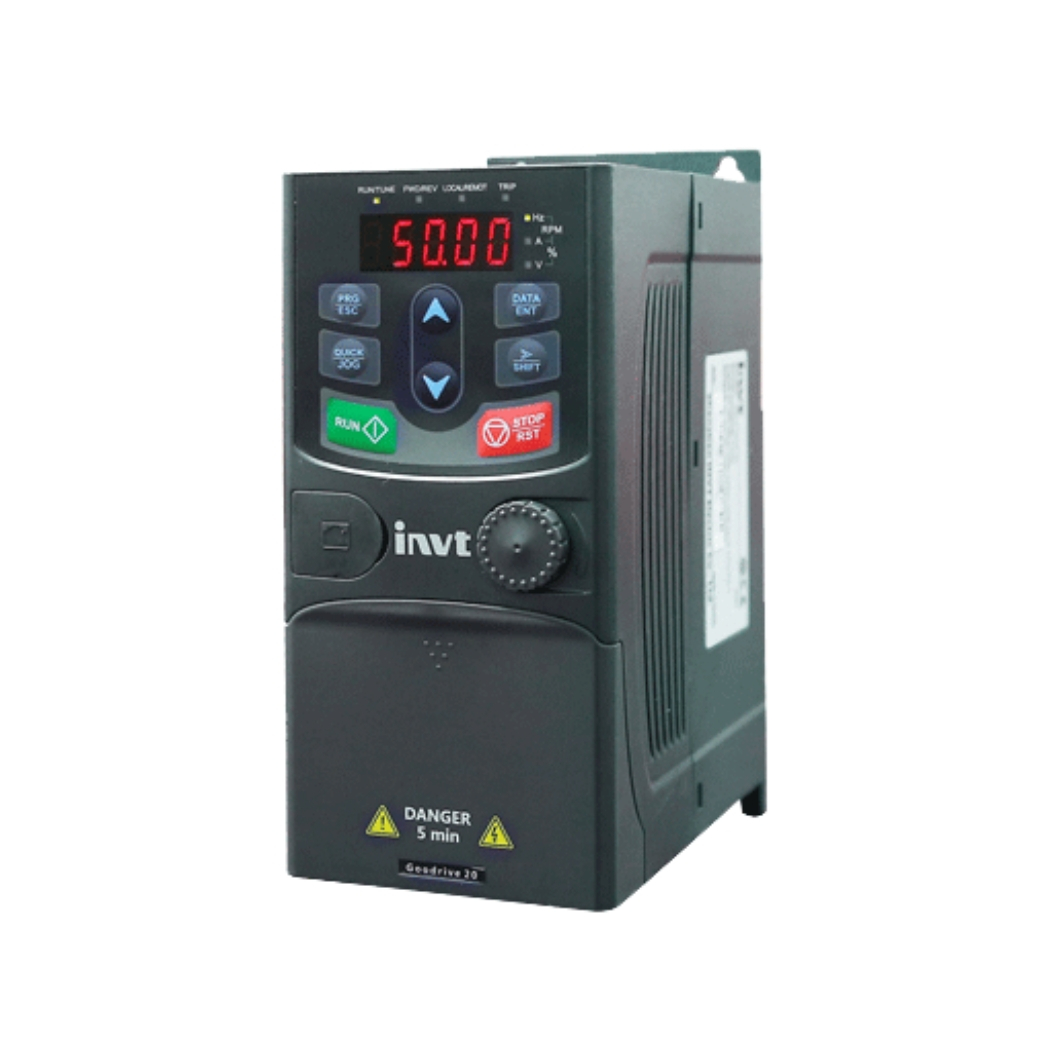

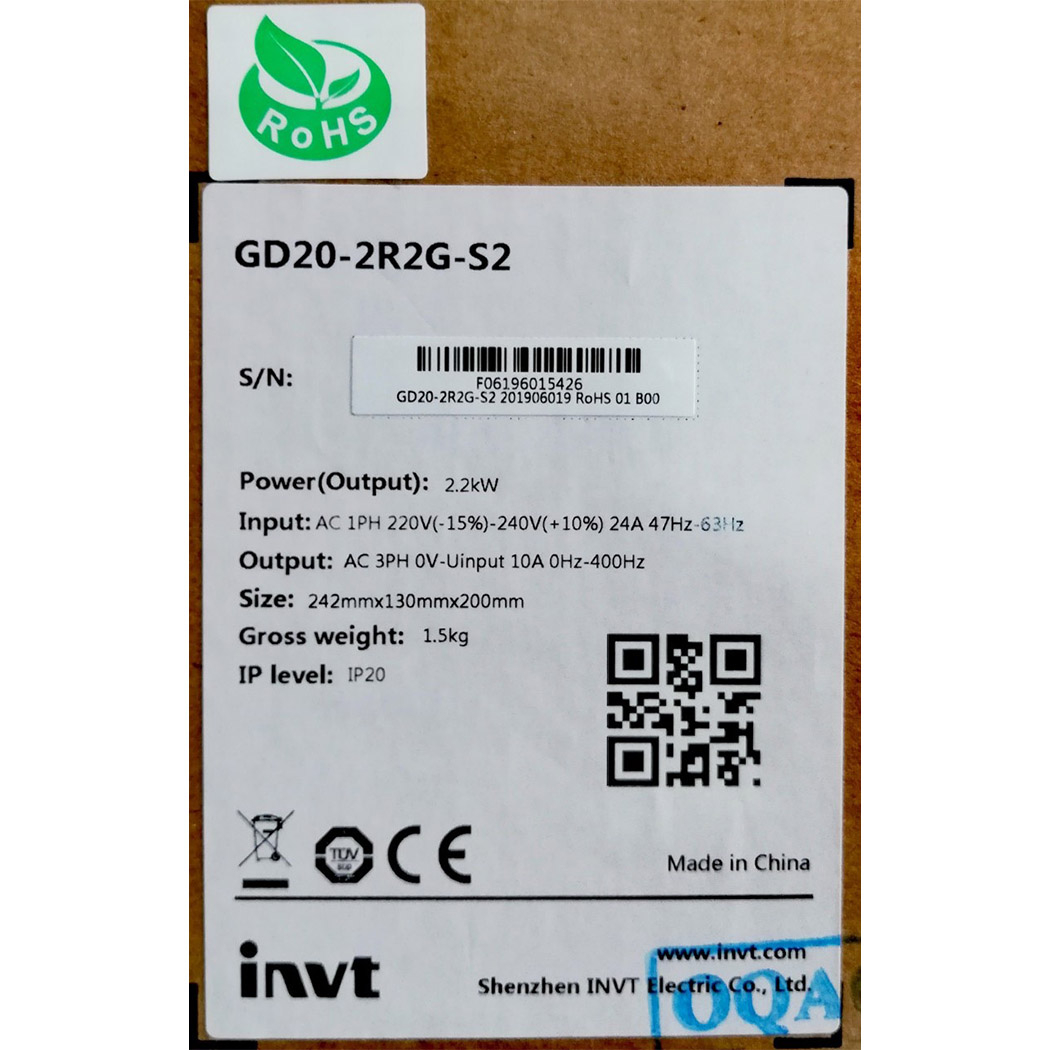

1. Thông tin chi tiết về sản phẩm GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD20-2R2G-S2 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 1 pha, 220-240V AC, 50/60Hz |
| Công suất | 2.2kW (3HP) |
| Dòng điện đầu ra | 10A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 40°C |
| Độ ẩm hoạt động | 0-95% RH (không ngưng tụ) |

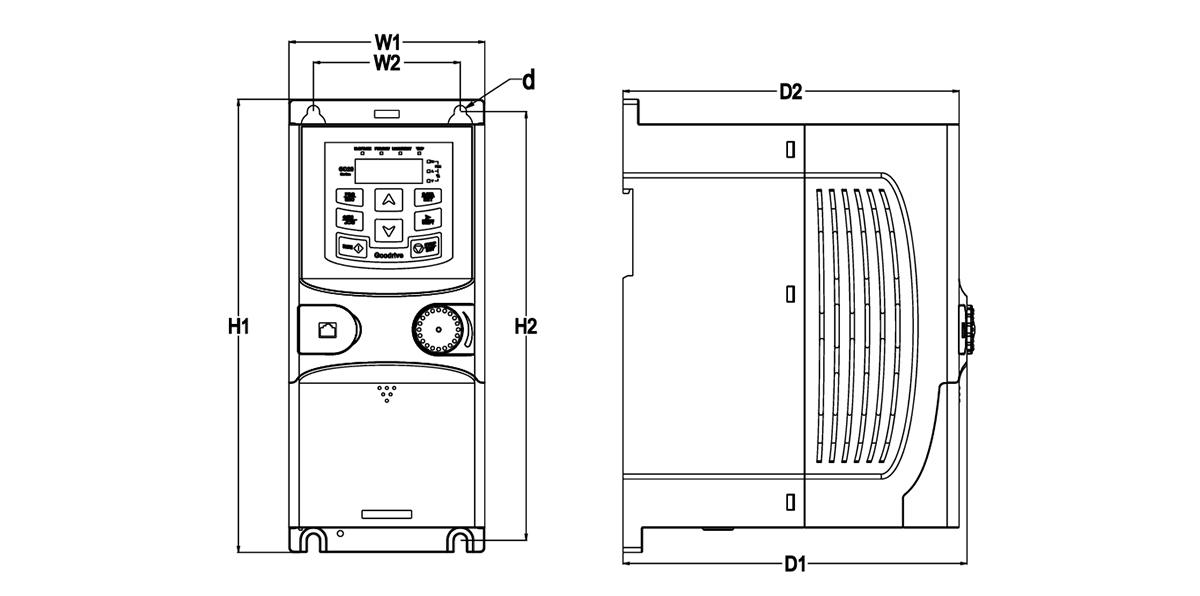

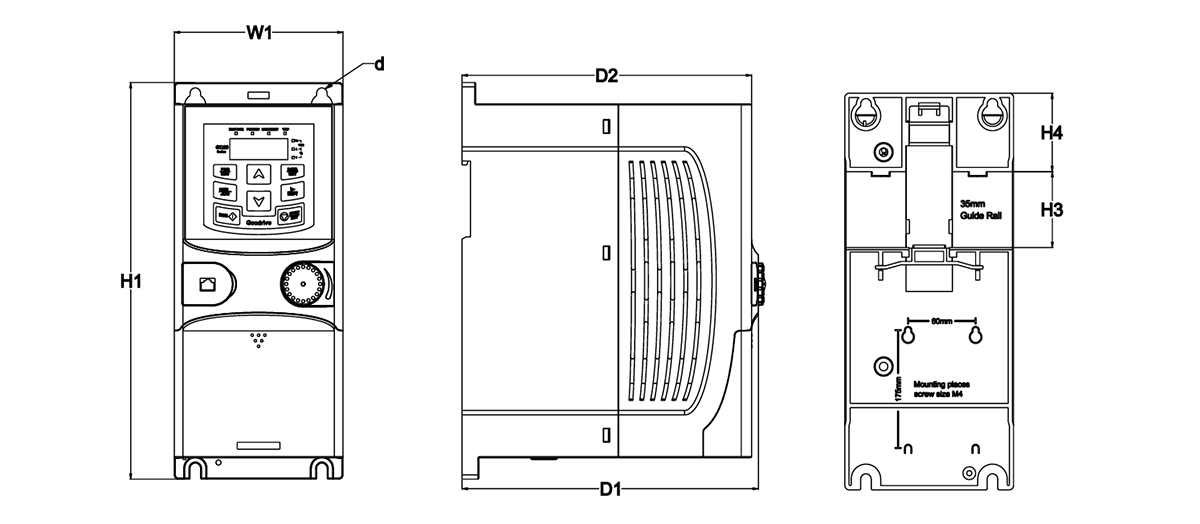

| Kích thước (Cao x Rộng x Sâu) | 145 x 88 x 154 mm |
| Trọng lượng | 1.3 kg |
| Tiêu chuẩn | CE, RoHS |
| Ứng dụng | Máy bơm, quạt, băng tải, máy nén khí, máy công cụ, và nhiều ứng dụng khác |
| Bảo hành | 24 tháng |
| Giá bán (tham khảo) | Liên hệ hotline 08.12.77.88.99 |
| Nguồn gốc | Chính hãng, nhập khẩu trực tiếp từ INVT |
2. Cấu tạo sản phẩm GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW
Biến tần GD20-2R2G-S2 được cấu thành từ các bộ phận chính sau:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ lọc (Filter): Giảm thiểu sóng hài, cải thiện chất lượng điện năng đầu vào và đầu ra.
- Bộ điều khiển (Control Unit): Sử dụng các thuật toán điều khiển tiên tiến (V/F, SVC) để điều chỉnh tốc độ và mô-men xoắn của động cơ một cách chính xác.
- Mạch bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho biến tần và động cơ.
- Giao diện người dùng: Bàn phím và màn hình LED hiển thị các thông số hoạt động, cho phép người dùng cài đặt và giám sát biến tần.
- Cổng giao tiếp: Hỗ trợ giao tiếp truyền thông Modbus RTU, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
3. Các tính năng chính của GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW
- Điều khiển V/F và SVC: Cung cấp khả năng điều khiển linh hoạt cho nhiều loại động cơ khác nhau.
- Tự động dò thông số động cơ: Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Chức năng PID tích hợp: Điều khiển chính xác các quá trình yêu cầu độ ổn định cao (ví dụ: áp suất, lưu lượng, nhiệt độ).
- Chức năng bảo vệ toàn diện: Đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống.
- Chức năng tiết kiệm năng lượng: Giảm thiểu tổn thất điện năng, giúp tiết kiệm chi phí vận hành.
- Chức năng tự động khởi động lại: Tự động khởi động lại sau khi mất điện, đảm bảo hoạt động liên tục của hệ thống.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian và thời gian lắp đặt.
- Giao diện thân thiện, dễ sử dụng: Dễ dàng cài đặt và vận hành.
- Tuổi thọ cao, độ bền vượt trội: Hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Hỗ trợ đa ngôn ngữ: Bao gồm Tiếng Việt, thuận tiện cho người dùng trong nước.
- Tích hợp quạt làm mát thông minh: Tự động điều chỉnh tốc độ quạt theo nhiệt độ, giảm tiếng ồn và tăng tuổi thọ quạt.
4. Hướng dẫn kết nối GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW với phần mềm
Để kết nối biến tần GD20-2R2G-S2 với phần mềm, bạn cần chuẩn bị:
- Máy tính có cài đặt phần mềm giám sát biến tần INVT (có thể tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối RS485 (USB to RS485 converter).
Các bước thực hiện:
- Kết nối cáp RS485 từ cổng COM trên máy tính đến cổng giao tiếp RS485 trên biến tần (chú ý đấu đúng cực A và B).
- Cài đặt thông số truyền thông trên biến tần (địa chỉ, tốc độ baud, parity) sao cho trùng khớp với cài đặt trên phần mềm.
- Khởi động phần mềm giám sát trên máy tính.
- Thiết lập kết nối với biến tần (chọn cổng COM, địa chỉ biến tần, tốc độ baud).
- Sau khi kết nối thành công, bạn có thể theo dõi các thông số hoạt động của biến tần, thay đổi cài đặt, và thực hiện các chức năng khác thông qua phần mềm.
5. Cách lập trình GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW
Biến tần GD20-2R2G-S2 có thể được lập trình thông qua bàn phím và màn hình LED tích hợp trên biến tần hoặc thông qua phần mềm giám sát trên máy tính.
Lập trình cơ bản bằng bàn phím:
- Nhấn nút PRG/ESC để vào chế độ lập trình.
- Sử dụng các nút ▲ và ▼ để di chuyển đến nhóm thông số cần thay đổi.
- Nhấn nút DATA/ENT để vào nhóm thông số.
- Sử dụng các nút ▲ và ▼ để chọn thông số cần thay đổi.
- Nhấn nút DATA/ENT để vào chế độ chỉnh sửa thông số.
- Sử dụng các nút ▲, ▼, ◄, ► để thay đổi giá trị thông số.
- Nhấn nút DATA/ENT để lưu thay đổi.
- Nhấn nút PRG/ESC để thoát khỏi chế độ lập trình.
Ví dụ:
Để thay đổi tần số đầu ra của biến tần thành 50Hz, bạn thực hiện các bước sau:
- Nhấn nút PRG/ESC.
- Di chuyển đến nhóm thông số F0 (Function Code).
- Nhấn nút DATA/ENT.
- Chọn thông số F0.03 (Output Frequency).
- Nhấn nút DATA/ENT.
- Sử dụng các nút ▲, ▼ để đặt giá trị thành 50.00.
- Nhấn nút DATA/ENT để lưu.
- Nhấn nút PRG/ESC để thoát.
Lập trình nâng cao:
Ngoài các thông số cơ bản, biến tần GD20-2R2G-S2 còn cung cấp nhiều thông số nâng cao khác, cho phép người dùng tùy biến biến tần theo nhu cầu sử dụng cụ thể. Bạn có thể tham khảo tài liệu hướng dẫn sử dụng chi tiết của biến tần để biết thêm thông tin về các thông số này.
6. Khắc phục một số lỗi thường gặp GD20-2R2G-S2 Biến tần INVT 1AC 220-240V 2.2kW
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng (Overcurrent) | Kiểm tra tải động cơ, kiểm tra dây dẫn, kiểm tra thông số cài đặt. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| OV | Quá áp (Overvoltage) | Kiểm tra điện áp lưới, kiểm tra thông số cài đặt. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| UV | Thấp áp (Undervoltage) | Kiểm tra điện áp lưới, kiểm tra dây dẫn. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| OH | Quá nhiệt (Overheat) | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| OL | Quá tải (Overload) | Giảm tải động cơ, kiểm tra thông số cài đặt. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra các thiết bị ngoại vi kết nối với biến tần (công tắc hành trình, cảm biến…). Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| CE | Lỗi giao tiếp (Communication Error) | Kiểm tra cáp kết nối, kiểm tra thông số truyền thông. Nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| Các lỗi khác | Có nhiều mã lỗi, bạn nên tham khảo hướng dẫn để biết chi tiết | Liên hệ ngay với thanhthienphu.vn, đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, uy tín hàng đầu tại Việt Nam. Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng, chất lượng cao, đầy đủ CO, CQ.
- Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo, bảo hành tận nơi, hỗ trợ kỹ thuật 24/7.
- Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn giải pháp tối ưu cho từng ứng dụng cụ thể.
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
