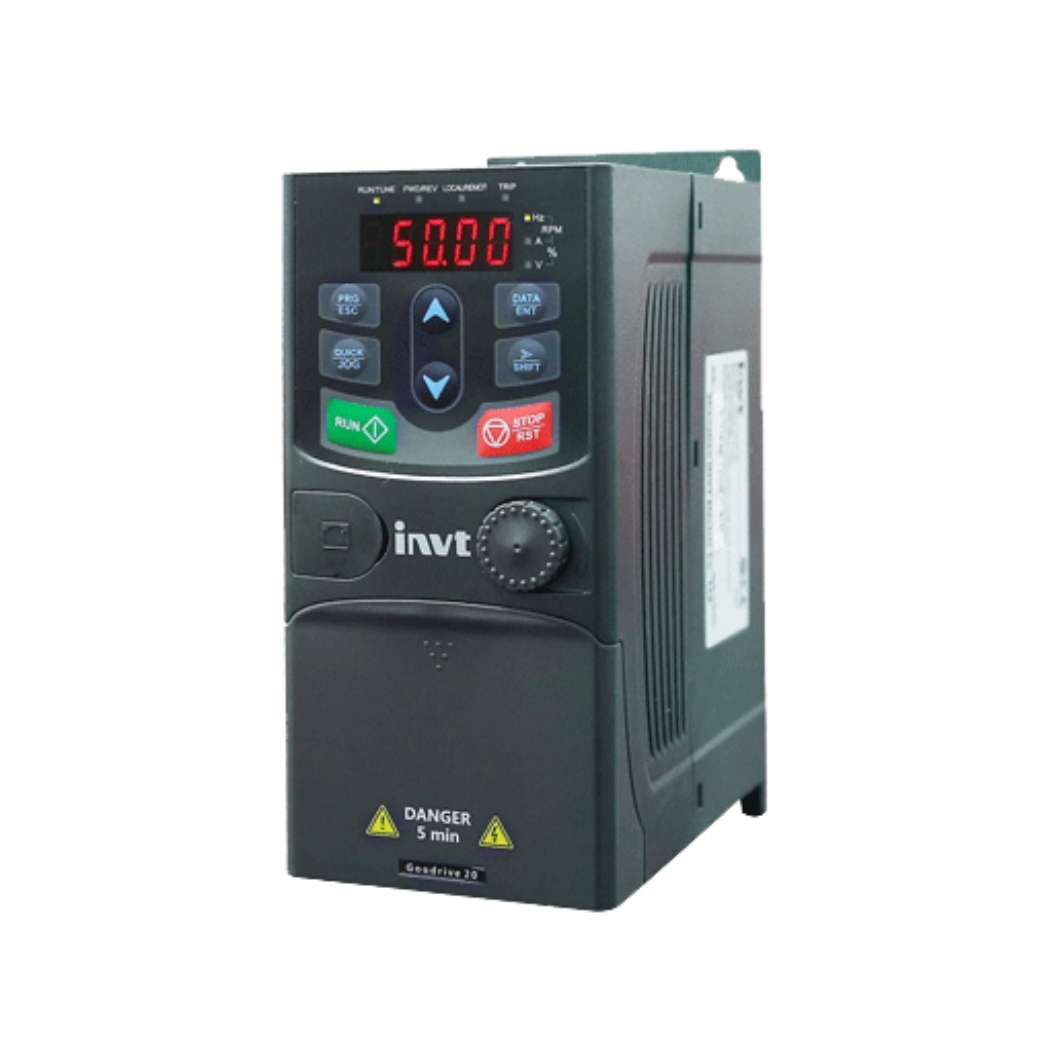

GD20-0R7G-SS2 – Biến tần INVT GD20 0.7kW điện áp vào/ra 1 pha 220V

2,891,000

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

(đánh giá) Đã bán 0
Còn hàng
  • SKU: GD20-0R7G-SS2
  • Hãng sản xuất: INVT
  • Xuất hóa đơn công ty VAT
  • Cung cấp chứng từ nhập khẩu COCQ, tờ khai hải quan
  • Tình trạng: Hàng hóa có sẵn, mới 100%
  • Giảm thêm 6% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang
Mua ngay

Thông số kỹ thuật GD20-0R7G-SS2

Thông số kỹ thuật Giá trị
Mã sản phẩm GD20-0R7G-SS2
Dòng sản phẩm Goodrive20
Công suất động cơ định mức 0.75 kilowatt
Điện áp vào định mức Một pha 220V (-15%) đến 240V (+10%)
Tần số vào định mức 50Hz / 60Hz, dải tần 47Hz đến 63Hz
Điện áp ra định mức Một pha 0 đến Điện áp vào
Dòng điện ra định mức 4.2 Ampe
Tần số ra 0Hz đến 400Hz
Khả năng quá tải 150% dòng định mức trong 60 giây; 180% dòng định mức trong 10 giây
Chế độ điều khiển Điều khiển V/F
Bộ hãm (Braking Unit) Tích hợp sẵn
Đầu vào số (Digital Input) 5 đầu vào, trong đó 1 là đầu vào xung tốc độ cao
Đầu vào tương tự (Analog Input) 2 đầu vào: AI1: 0~10V / 0~20mA; AI2: 0~10V / 0~20mA
Đầu ra Rơ le (Relay Output) 1 đầu ra (ROA, ROB, ROC)
Đầu ra số (Digital Output) 1 đầu ra colector hở Y1
Đầu ra tương tự (Analog Output) 1 đầu ra tùy chọn 0~20mA hoặc 0~10V
Giao tiếp truyền thông Tích hợp RS485, hỗ trợ giao thức Modbus-RTU
Phương pháp làm mát Làm mát tự nhiên
Cấp độ bảo vệ IP20

Download tài liệu Biến tần INVT GD20

Operation Manual dòng biến tần INVT GD20 (EN)
Thông số cơ bản dòng biến tần INVT GD20 (VI)

Mô tả sản phẩm

GD20-0R7G-SS2 – Biến tần INVT GD20 0.7kW điện áp vào/ra 1 pha 220V là giải pháp điều khiển động cơ điện một pha ưu việt, mang đến hiệu suất vượt trội và sự ổn định tin cậy cho hệ thống vận hành máy móc của quý vị, giúp tối ưu hóa quy trình sản xuất và nâng cao năng suất làm việc một cách đáng kể.

Tại thanhthienphu.vn, chúng tôi tự hào cung cấp bộ điều khiển tốc độ động cơ INVT GD20 0.7kW chính hãng này, đồng hành cùng quý kỹ sư và doanh nghiệp trên con đường hiện đại hóa sản xuất và chinh phục những đỉnh cao công nghệ mới, đặc biệt trong các ứng dụng máy móc nhỏ và hệ thống dân dụng tiên tiến. Giải pháp truyền động, tiết kiệm điện năng, công nghệ hiện đại.

1. Cấu tạo sản phẩm GD20-0R7G-SS2

  • Mạch lực (Power Circuit): Đây là trái tim của biến tần, bao gồm khối chỉnh lưu (Rectifier), khối nghịch lưu (Inverter) sử dụng các module IGBT (Insulated Gate Bipolar Transistor) tiên tiến. Khối chỉnh lưu có nhiệm vụ chuyển đổi điện áp xoay chiều (AC) 1 pha 220V từ lưới điện đầu vào thành điện áp một chiều (DC). Sau đó, điện áp DC này được lọc phẳng bởi các tụ điện chất lượng cao, giúp giảm gợn sóng và cung cấp nguồn DC ổn định cho khối nghịch lưu. Khối nghịch lưu, với các IGBT được điều khiển bằng phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation), sẽ biến đổi điện áp DC trở lại thành điện áp AC ba pha có tần số và biên độ thay đổi được để cung cấp cho động cơ. Việc sử dụng IGBT thế hệ mới giúp giảm tổn hao chuyển mạch, tăng hiệu suất và độ tin cậy của biến tần.
  • Mạch điều khiển (Control Circuit): Bộ não của biến tần, sử dụng vi xử lý (Microprocessor) hoặc DSP (Digital Signal Processor) tốc độ cao để thực hiện các thuật toán điều khiển phức tạp như điều khiển V/F (Voltage/Frequency) hoặc điều khiển vector không gian (SVC – Sensorless Vector Control) tùy chọn. Mạch điều khiển nhận tín hiệu từ các cảm biến (nếu có), tín hiệu cài đặt từ người dùng (qua bàn phím, biến trở, hoặc truyền thông) và tạo ra tín hiệu PWM để điều khiển các IGBT trong mạch lực. Sự chính xác và tốc độ xử lý của mạch điều khiển quyết định đến độ ổn định, độ chính xác điều khiển tốc độ và momen của động cơ. INVT GD20-0R7G-SS2 được trang bị mạch điều khiển thông minh, cho phép cài đặt thông số linh hoạt, đáp ứng đa dạng yêu cầu ứng dụng.
  • Hệ thống tản nhiệt: Biến tần khi hoạt động sẽ sinh nhiệt, đặc biệt là các linh kiện công suất như IGBT. GD20-0R7G-SS2 được trang bị hệ thống tản nhiệt hiệu quả, bao gồm quạt làm mát và các phiến tản nhiệt bằng nhôm được thiết kế tối ưu để đảm bảo nhiệt độ hoạt động của các linh kiện luôn nằm trong giới hạn cho phép. Điều này không chỉ giúp biến tần hoạt động ổn định mà còn kéo dài tuổi thọ của sản phẩm, một yếu tố quan trọng mà các kỹ sư và chủ doanh nghiệp luôn quan tâm. Thiết kế tản nhiệt độc lập của một số dòng INVT cũng giúp bảo vệ linh kiện điện tử khỏi bụi bẩn từ môi trường.
  • Vỏ máy và giao diện người dùng: Vỏ máy của biến tần GD20-0R7G-SS2 thường được làm từ nhựa ABS cao cấp hoặc kim loại, có độ bền cơ học cao, chịu được va đập và môi trường công nghiệp. Thiết kế nhỏ gọn, tối ưu không gian lắp đặt. Giao diện người dùng bao gồm màn hình LED hiển thị các thông số vận hành, lỗi và các phím bấm để cài đặt thông số, khởi động, dừng và giám sát hoạt động của biến tần. Bàn phím có thể tháo rời trên một số model, tạo sự thuận tiện cho việc lắp đặt và vận hành từ xa. Với GD20-0R7G-SS2, việc thao tác và cài đặt trở nên trực quan và dễ dàng hơn bao giờ hết, ngay cả với những kỹ thuật viên chưa có nhiều kinh nghiệm.

2. Các tính năng chính của GD20-0R7G-SS2

Điều khiển V/F và Điều khiển Vector không gian (SVC):

  • Điều khiển V/F (Voltage/Frequency): Là phương pháp điều khiển cơ bản, phù hợp với hầu hết các ứng dụng phổ thông như bơm, quạt, băng tải nhỏ, nơi không yêu cầu độ chính xác điều khiển tốc độ và momen quá cao. Phương pháp này dễ cài đặt và vận hành, giúp tiết kiệm năng lượng hiệu quả. Biến tần GD20-0R7G-SS2 cung cấp đường cong V/F tùy chỉnh, cho phép tối ưu hóa hiệu suất cho từng loại tải cụ thể.
  • Điều khiển Vector không gian (Sensorless Vector Control – SVC): Một số phiên bản của dòng GD20 có thể hỗ trợ SVC, mang lại khả năng điều khiển momen và tốc độ vượt trội hơn so với V/F, ngay cả ở tốc độ thấp. SVC cho phép biến tần đạt được momen khởi động lớn, đáp ứng nhanh với sự thay đổi của tải mà không cần sử dụng encoder phản hồi tốc độ. Đây là một lợi thế lớn cho các ứng dụng đòi hỏi độ chính xác cao hơn như máy công cụ nhỏ, máy đóng gói. Việc tích hợp SVC vào một biến tần công suất nhỏ như GD20-0R7G-SS2 thể hiện sự tiên phong về công nghệ của INVT.

Chức năng tiết kiệm năng lượng tự động: Đây là một trong những ưu điểm vượt trội giúp giảm đáng kể chi phí vận hành. Biến tần tự động tối ưu hóa điện áp đầu ra dựa trên tải thực tế của động cơ. Khi tải nhẹ, biến tần sẽ giảm điện áp, từ đó giảm dòng điện và công suất tiêu thụ mà vẫn đảm bảo động cơ hoạt động ổn định. Theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm từ 20% đến 60% năng lượng điện cho các ứng dụng bơm và quạt. Với GD20-0R7G-SS2, quý vị sẽ thấy hóa đơn tiền điện giảm đi rõ rệt.

Tích hợp bộ hãm (Braking Unit): Một số model của dòng GD20, bao gồm cả các biến thể của GD20-0R7G-SS2, có thể được tích hợp sẵn bộ hãm động năng (braking unit). Tính năng này rất hữu ích cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, như máy nâng hạ nhỏ, băng tải dốc. Bộ hãm giúp tiêu tán năng lượng tái sinh từ động cơ khi giảm tốc, bảo vệ biến tần khỏi lỗi quá áp và đảm bảo dừng tải an toàn, chính xác.

Đa dạng chức năng bảo vệ động cơ và biến tần: An toàn luôn là ưu tiên hàng đầu. GD20-0R7G-SS2 được trang bị đầy đủ các chức năng bảo vệ tiên tiến:

  • Bảo vệ quá dòng (Overcurrent)
  • Bảo vệ quá áp (Overvoltage)
  • Bảo vệ thấp áp (Undervoltage)
  • Bảo vệ quá tải động cơ (Motor Overload)
  • Bảo vệ quá nhiệt biến tần (Inverter Overheat)
  • Bảo vệ mất pha đầu vào/đầu ra (Phase Loss)
  • Bảo vệ chạm đất (Ground Fault) Những chức năng này giúp ngăn ngừa hư hỏng cho cả động cơ và biến tần, giảm thiểu thời gian dừng máy đột xuất và chi phí sửa chữa. Đây là điều mà các kỹ sư bảo trì và quản lý kỹ thuật đặc biệt đánh giá cao.

Khả năng chịu quá tải tốt: Biến tần INVT GD20 0.7kW có khả năng chịu quá tải 150% dòng định mức trong 60 giây và 180% trong 10 giây, giúp đáp ứng các yêu cầu khởi động nặng hoặc tải biến động đột ngột.

Giao tiếp truyền thông Modbus RTU (RS485): Hỗ trợ kết nối với PLC, HMI, máy tính và các hệ thống giám sát điều khiển khác thông qua chuẩn truyền thông Modbus RTU. Điều này mở ra khả năng tích hợp biến tần vào các hệ thống tự động hóa lớn hơn, giúp thu thập dữ liệu, giám sát và điều khiển từ xa, đáp ứng nhu cầu cập nhật công nghệ và tối ưu hóa quy trình.

Thiết kế nhỏ gọn, lắp đặt dễ dàng: Với kích thước tối ưu, GD20-0R7G-SS2 dễ dàng lắp đặt trong các tủ điện có không gian hạn chế. Terminal đấu nối rõ ràng, dễ tiếp cận, giúp quá trình lắp đặt nhanh chóng và thuận tiện.

Bàn phím LED trực quan, có thể tháo rời: Giúp việc cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi trở nên đơn giản. Khả năng tháo rời bàn phím cho phép lắp đặt trên mặt tủ, tăng tính tiện lợi.

Với những tính năng ưu việt này, bộ biến tần INVT GD20 0.7kW điện áp vào/ra 1 pha 220V thực sự là một khoản đầu tư thông minh, mang lại lợi ích lâu dài cho hoạt động sản xuất kinh doanh của quý vị. Thanhthienphu.vn luôn sẵn sàng tư vấn sâu hơn về cách khai thác tối đa các tính năng này cho ứng dụng cụ thể của bạn.

3. Hướng dẫn kết nối sản phẩm GD20-0R7G-SS2

Bước 1: Chuẩn bị trước khi kết nối

Kiểm tra sản phẩm: Đảm bảo biến tần GD20-0R7G-SS2 là hàng chính hãng, không bị hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra nhãn mác sản phẩm có đúng model, công suất 0.7kW, điện áp vào/ra 1 pha 220V.

Đọc kỹ tài liệu kỹ thuật: Tham khảo sách hướng dẫn sử dụng (manual) đi kèm sản phẩm hoặc tải về từ trang web của INVT hoặc thanhthienphu.vn. Tài liệu này chứa đựng thông tin chi tiết về sơ đồ đấu nối, thông số kỹ thuật và các cảnh báo an toàn quan trọng.

Chuẩn bị dụng cụ và vật tư:

  • Tua vít cách điện các cỡ.
  • Kìm tuốt dây, kìm bấm cos.
  • Đầu cos phù hợp với tiết diện dây dẫn.
  • Dây điện có tiết diện phù hợp với công suất biến tần và động cơ (tham khảo tài liệu để chọn dây). Thông thường với công suất 0.7kW, dây 1.0mm² đến 1.5mm² là phù hợp cho mạch lực.
  • Thiết bị bảo vệ: Aptomat (MCB) hoặc cầu dao có dòng định mức phù hợp cho đầu vào biến tần.
  • Dây tiếp địa.

Bước 2: Đấu nối mạch lực (Power Circuit) Mạch lực bao gồm kết nối nguồn điện đầu vào và kết nối với động cơ.

Kết nối nguồn điện đầu vào (L, N hoặc R, S, T đối với đầu vào 3 pha, nhưng GD20-0R7G-SS2 là 1 pha nên sẽ là L, N):

  1. Xác định đúng cọc đấu dây L (Line) và N (Neutral) trên biến tần. Một số model 1 pha có thể ký hiệu R, S hoặc L1, L2. Luôn tham khảo sơ đồ trên biến tần hoặc manual.
  2. Kết nối dây pha (L) và dây trung tính (N) từ nguồn điện 1 pha 220V (sau aptomat) vào các cọc tương ứng trên biến tần.
  3. Siết chặt các ốc vít đấu dây để đảm bảo tiếp xúc tốt, tránh phát sinh nhiệt và hồ quang.

Kết nối đầu ra với động cơ (U, V, W):

  1. Xác định đúng cọc đấu dây U, V, W trên biến tần. Đây là đầu ra 3 pha (điện áp và tần số thay đổi) để cấp cho động cơ.
  2. Kết nối 3 dây từ động cơ vào các cọc U, V, W tương ứng. Lưu ý thứ tự pha để động cơ quay đúng chiều mong muốn. Nếu động cơ quay ngược, bạn có thể đảo vị trí hai trong ba dây bất kỳ (ví dụ, đổi U và V).
  3. Siết chặt các ốc vít.

Kết nối dây tiếp địa (PE hoặc GND):

  1. Kết nối cọc tiếp địa (thường ký hiệu PE hoặc biểu tượng tiếp địa) trên biến tần với hệ thống tiếp địa của nhà xưởng hoặc tòa nhà.
  2. Vỏ động cơ cũng cần được tiếp địa đúng cách.
  3. Việc tiếp địa đúng kỹ thuật rất quan trọng để đảm bảo an toàn, giảm nhiễu điện từ (EMI).

Bước 3: Đấu nối mạch điều khiển (Control Circuit) (Tùy chọn theo ứng dụng) Mạch điều khiển cho phép bạn điều khiển biến tần bằng các tín hiệu bên ngoài như công tắc, biến trở, tín hiệu analog từ PLC/cảm biến, hoặc qua truyền thông.

Điều khiển Start/Stop bằng công tắc ngoài:

  • Kết nối một tiếp điểm thường mở của công tắc Start giữa một cọc cấp nguồn chung (ví dụ COM hoặc +24V do biến tần cấp) và một cọc đầu vào số (Digital Input – DI) được cài đặt chức năng Start (ví dụ DI1).
  • Tương tự cho công tắc Stop (thường dùng tiếp điểm thường đóng) hoặc các lệnh chạy thuận/nghịch.

Điều khiển tốc độ bằng biến trở ngoài:

Kết nối 3 chân của biến trở (thường là 5kΩ hoặc 10kΩ) vào các cọc tương ứng trên biến tần: +10V (hoặc +5V), AI (Analog Input), và GND (hoặc ACM – Analog Common). Tham khảo manual để biết giá trị biến trở phù hợp và sơ đồ đấu nối chính xác.

Điều khiển tốc độ bằng tín hiệu Analog (0-10VDC hoặc 4-20mA):

Kết nối tín hiệu từ PLC hoặc cảm biến vào cọc AI và GND/ACM của biến tần. Cần cài đặt thông số biến tần để nhận đúng dải tín hiệu này.

Kết nối truyền thông RS485 (Modbus RTU):

Kết nối hai dây A+ và B- của cổng RS485 trên biến tần với thiết bị chủ (PLC, HMI, máy tính). Cần cài đặt các thông số truyền thông trên biến tần (địa chỉ, tốc độ baud, parity…) cho phù hợp.

Bước 4: Kiểm tra lại và cấp nguồn thử nghiệm

Kiểm tra kỹ lưỡng: Sau khi hoàn tất đấu nối, hãy kiểm tra lại toàn bộ các kết nối một lần nữa. Đảm bảo không có dây nào bị lỏng, chạm chập, hoặc đấu sai cọc.

Cài đặt thông số cơ bản: Trước khi cho động cơ chạy tải, cần cài đặt các thông số cơ bản cho biến tần, quan trọng nhất là các thông số của động cơ (điện áp định mức, dòng điện định mức, tần số định mức, tốc độ định mức, công suất). Điều này giúp biến tần bảo vệ động cơ tốt hơn và điều khiển chính xác hơn. Các thông số này thường có trên nhãn của động cơ.

Cấp nguồn và chạy thử không tải:

  • Đóng aptomat cấp nguồn cho biến tần. Quan sát màn hình hiển thị của biến tần.
  • Thử lệnh Start/Stop từ bàn phím hoặc công tắc ngoài. Quan sát động cơ có khởi động và dừng êm ái không.
  • Thử thay đổi tần số (tốc độ) và quan sát phản ứng của động cơ.
  • Kiểm tra chiều quay của động cơ. Nếu ngược chiều, ngắt nguồn và đảo hai trong ba dây pha U, V, W cấp cho động cơ.

Chạy thử có tải: Sau khi đảm bảo mọi thứ hoạt động tốt ở chế độ không tải, tiến hành chạy thử có tải và tinh chỉnh các thông số nếu cần để đạt hiệu suất tối ưu.

Lưu ý quan trọng về an toàn khi làm việc với biến tần INVT GD20 0.7kW:

  • Chỉ những người có chuyên môn về điện, đã được đào tạo và hiểu rõ về biến tần mới được phép lắp đặt và vận hành.
  • Luôn ngắt nguồn điện hoàn toàn và chờ ít nhất 5-10 phút (thời gian xả tụ) trước khi chạm vào các cọc đấu dây mạch lực hoặc mở nắp biến tần. Các tụ điện bên trong có thể vẫn tích điện áp cao ngay cả khi đã ngắt nguồn.
  • Sử dụng đúng loại dây dẫn và thiết bị bảo vệ.
  • Đảm bảo biến tần được lắp đặt ở nơi khô ráo, thoáng mát, tránh xa các chất dễ cháy nổ và môi trường ăn mòn.

Thanhthienphu.vn luôn sẵn lòng hỗ trợ kỹ thuật và tư vấn chi tiết hơn nếu quý vị gặp bất kỳ khó khăn nào trong quá trình kết nối và cài đặt biến tần GD20-0R7G-SS2. Hãy liên hệ với chúng tôi qua hotline 08.12.77.88.99 để được các chuyên gia giàu kinh nghiệm của chúng tôi trực tiếp hướng dẫn.

4. Ứng dụng của sản phẩm GD20-0R7G-SS2

Ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):

  • Máy công cụ nhỏ: Điều khiển tốc độ trục chính của các máy tiện, máy phay, máy khoan cỡ nhỏ, giúp gia công sản phẩm với độ chính xác cao hơn và phù hợp với nhiều loại vật liệu khác nhau. Khả năng khởi động mềm và dừng chính xác của biến tần cũng giúp bảo vệ cơ cấu máy.
  • Băng tải nhỏ: Điều chỉnh tốc độ băng tải trong các dây chuyền lắp ráp, đóng gói, phân loại sản phẩm. Việc thay đổi tốc độ linh hoạt giúp đồng bộ hóa các công đoạn sản xuất, tăng năng suất và giảm ùn tắc. Ví dụ, trong ngành thực phẩm, việc điều chỉnh tốc độ băng tải phù hợp giúp quá trình đóng gói bánh kẹo, đồ hộp diễn ra trơn tru.
  • Máy đóng gói: Điều khiển các cơ cấu chấp hành trong máy đóng gói tự động hoặc bán tự động, như cơ cấu cấp liệu, hàn mép túi, cắt sản phẩm. Biến tần giúp máy hoạt động ổn định, chính xác, nâng cao chất lượng bao bì.
  • Máy khuấy, máy trộn nhỏ: Trong ngành thực phẩm, hóa mỹ phẩm, việc điều chỉnh tốc độ khuấy trộn phù hợp với từng giai đoạn là rất quan trọng để đảm bảo chất lượng sản phẩm. Biến tần GD20-0R7G-SS2 giúp thực hiện điều này một cách dễ dàng.
  • Máy dệt nhỏ, máy cuộn chỉ: Điều khiển tốc độ động cơ trong các máy dệt gia đình hoặc quy mô nhỏ, máy se sợi, máy cuộn chỉ, đảm bảo sợi vải đều và không bị đứt.

Ngành xây dựng (Công trình dân dụng, nhà xưởng nhỏ):

  • Máy bơm nước 1 pha: Đây là một trong những ứng dụng phổ biến nhất. Biến tần giúp điều khiển bơm cấp nước cho tòa nhà, bơm tăng áp, bơm tuần hoàn trong hệ thống làm mát hoặc sưởi ấm nhỏ. Tính năng tiết kiệm năng lượng của biến tần đặc biệt phát huy hiệu quả trong ứng dụng này, giảm đáng kể chi phí điện. Ví dụ, hệ thống bơm nước duy trì áp suất không đổi trong đường ống nhờ biến tần sẽ hoạt động hiệu quả hơn nhiều so với bơm chạy trực tiếp.
  • Quạt thông gió, quạt hút: Điều chỉnh lưu lượng gió của quạt trong các nhà xưởng nhỏ, nhà kho, trang trại chăn nuôi, giúp cải thiện môi trường làm việc và tiết kiệm điện.
  • Máy trộn bê tông cỡ nhỏ: Điều khiển tốc độ thùng trộn, giúp trộn vật liệu đều hơn và phù hợp với từng loại mác bê tông.

Nông nghiệp và Nuôi trồng thủy sản:

  • Hệ thống tưới tiêu tự động: Điều khiển bơm nước cho hệ thống tưới nhỏ giọt, tưới phun sương, giúp tối ưu lượng nước tưới và tiết kiệm điện.
  • Máy sục khí cho ao hồ nuôi tôm, cá: Điều chỉnh tốc độ máy sục khí, cung cấp lượng oxy phù hợp cho vật nuôi, đặc biệt quan trọng trong các mô hình nuôi trồng công nghệ cao. Biến tần INVT GD20 0.7kW 1 pha 220V cho bơm nước hoặc máy sục khí là một lựa chọn kinh tế.

Ứng dụng dân dụng và thương mại nhỏ:

  • Cửa cuốn, cổng tự động: Điều khiển động cơ cửa cuốn, cổng trượt, giúp vận hành êm ái, an toàn và có thể điều chỉnh tốc độ đóng mở.
  • Thiết bị tập thể dục: Điều khiển tốc độ động cơ trong máy chạy bộ, xe đạp tập.
  • Máy chế biến thực phẩm gia đình hoặc quy mô nhỏ: Máy xay thịt, máy làm kem, máy ép mía (nếu sử dụng động cơ 3 pha công suất nhỏ).

Với mỗi ứng dụng, biến tần GD20-0R7G-SS2 không chỉ giúp điều khiển tốc độ một cách linh hoạt mà còn mang lại nhiều lợi ích gia tăng như:

  • Khởi động mềm, dừng mềm: Giảm sốc cơ khí, bảo vệ động cơ và các chi tiết máy, kéo dài tuổi thọ thiết bị.
  • Tiết kiệm điện năng: Đặc biệt rõ rệt với các tải có momen biến đổi như bơm, quạt.
  • Tăng năng suất và chất lượng sản phẩm: Nhờ khả năng điều khiển chính xác và ổn định.
  • Giảm chi phí bảo trì: Do động cơ và thiết bị cơ khí được bảo vệ tốt hơn.
  • Tự động hóa quy trình: Nâng cao mức độ tự động hóa cho các máy móc đơn giản.

5. Khắc phục một số lỗi thường gặp trên GD20-0R7G-SS2

Lỗi OU1, OU2, OU3 (Overvoltage – Quá áp):

Nguyên nhân: Điện áp DC bus bên trong biến tần vượt quá ngưỡng cho phép. Điều này có thể xảy ra do:

  • Điện áp nguồn đầu vào quá cao.
  • Động cơ đang ở chế độ tái sinh năng lượng (ví dụ khi giảm tốc nhanh với tải có quán tính lớn) mà không có điện trở xả hoặc bộ hãm không đủ công suất.
  • Thời gian giảm tốc cài đặt quá ngắn.

Cách khắc phục:

  1. Kiểm tra lại điện áp nguồn đầu vào, đảm bảo nằm trong dải hoạt động cho phép của biến tần GD20-0R7G-SS2 (thường là 220V ±15%).
  2. Tăng thời gian giảm tốc (Deceleration Time) trong cài đặt thông số.
  3. Nếu ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, cân nhắc lắp thêm điện trở xả (braking resistor) phù hợp hoặc kiểm tra bộ hãm tích hợp (nếu có). Thanhthienphu.vn có thể tư vấn lựa chọn điện trở xả phù hợp.
  4. Kiểm tra xem động cơ có bị kéo bởi tải bên ngoài không.

Lỗi OL1, OL2 (Overload – Quá tải):

Nguyên nhân:

  • OL1 (Motor Overload): Động cơ bị quá tải do tải cơ khí quá nặng, kẹt cơ khí, hoặc thông số bảo vệ quá tải động cơ cài đặt không đúng.
  • OL2 (Inverter Overload): Biến tần bị quá tải do dòng điện đầu ra vượt quá khả năng của biến tần trong một khoảng thời gian nhất định.

Cách khắc phục:

  1. Kiểm tra tải cơ khí: đảm bảo không bị kẹt, không quá nặng so với công suất động cơ và biến tần.
  2. Kiểm tra các thông số động cơ đã cài đặt trong biến tần (P02.01 đến P02.05) có chính xác với thông số trên nhãn động cơ 0.7kW không.
  3. Kiểm tra thông số bảo vệ quá tải động cơ (ví dụ P02.06 – Motor overload protection selection, P11.16 – Electronic thermal overload relay selection).
  4. Tăng thời gian tăng tốc (Acceleration Time) nếu lỗi xảy ra khi khởi động.
  5. Xem xét lại việc lựa chọn công suất biến tần và động cơ có phù hợp với yêu cầu tải thực tế không. Nếu tải thường xuyên nặng, có thể cần nâng cấp lên biến tần hoặc động cơ có công suất lớn hơn.

Lỗi OC1, OC2, OC3 (Overcurrent – Quá dòng):

Nguyên nhân: Dòng điện đầu ra của biến tần tăng đột ngột vượt quá giới hạn cho phép. Có thể do:

  • Ngắn mạch ở đầu ra biến tần (dây dẫn chạm nhau hoặc chạm vỏ, cuộn dây động cơ chạm vỏ hoặc chạm pha).
  • Động cơ bị kẹt cứng.
  • Thời gian tăng tốc quá ngắn đối với tải có quán tính lớn.
  • Module IGBT bị hỏng.
  • Thông số động cơ cài đặt không chính xác.

Cách khắc phục:

  1. QUAN TRỌNG: Ngắt nguồn biến tần ngay lập tức.
  2. Kiểm tra dây cáp từ biến tần đến động cơ, đảm bảo không bị ngắn mạch, cách điện tốt.
  3. Kiểm tra điện trở cách điện của động cơ bằng megohmmeter.
  4. Tháo tải ra khỏi động cơ và thử chạy không tải. Nếu vẫn lỗi, khả năng cao là do động cơ hoặc biến tần.
  5. Tăng thời gian tăng tốc.
  6. Kiểm tra lại các thông số động cơ đã nhập.
  7. Nếu nghi ngờ IGBT hỏng, cần liên hệ đơn vị sửa chữa chuyên nghiệp hoặc nhà cung cấp thanhthienphu.vn để được hỗ trợ.

Lỗi LU (Undervoltage – Thấp áp):

Nguyên nhân: Điện áp nguồn đầu vào hoặc điện áp DC bus bên trong biến tần thấp hơn ngưỡng cho phép. Có thể do sụt áp lưới điện, dây dẫn nguồn quá nhỏ, kết nối lỏng lẻo, hoặc lỗi bên trong biến tần.

Cách khắc phục:

  1. Kiểm tra điện áp nguồn đầu vào, đảm bảo ổn định và đủ.
  2. Kiểm tra tiết diện dây dẫn nguồn, đảm bảo đủ lớn.
  3. Kiểm tra các mối nối điện, siết chặt nếu lỏng.
  4. Nếu nguồn điện thường xuyên không ổn định, cân nhắc sử dụng ổn áp hoặc các giải pháp cải thiện chất lượng nguồn điện.

Lỗi OH1 (Overheat – Quá nhiệt biến tần):

Nguyên nhân: Nhiệt độ bên trong biến tần vượt quá giới hạn an toàn. Có thể do:

  • Quạt làm mát của biến tần bị hỏng hoặc bị kẹt, bám bụi.
  • Nhiệt độ môi trường xung quanh quá cao.
  • Thông gió trong tủ điện không tốt, biến tần lắp đặt quá gần các nguồn nhiệt khác hoặc không đủ không gian xung quanh.
  • Biến tần hoạt động quá tải liên tục.

Cách khắc phục:

  1. Kiểm tra quạt làm mát: đảm bảo quạt quay, không bị kẹt, vệ sinh bụi bẩn.
  2. Cải thiện thông gió cho tủ điện, đảm bảo có luồng khí làm mát đi qua biến tần.
  3. Giảm nhiệt độ môi trường xung quanh nếu có thể.
  4. Kiểm tra xem biến tần có bị quá tải không.
  5. Đảm bảo tuân thủ khoảng cách lắp đặt tối thiểu xung quanh biến tần theo khuyến cáo của nhà sản xuất.

Lỗi SPI, SPO (Input/Output Phase Loss – Mất pha đầu vào/đầu ra):

Nguyên nhân:

  • SPI (Input Phase Loss): Mất một hoặc nhiều pha ở đầu vào biến tần (đối với biến tần 3 pha, GD20-0R7G-SS2 là 1 pha nên lỗi này ít gặp, nhưng có thể liên quan đến kết nối L hoặc N không tốt).
  • SPO (Output Phase Loss): Mất một hoặc nhiều pha ở đầu ra cấp cho động cơ, có thể do đứt dây, lỏng kết nối, hoặc cuộn dây động cơ bị đứt.

Cách khắc phục:

  1. Kiểm tra kết nối dây nguồn đầu vào (L, N).
  2. Kiểm tra kết nối dây từ biến tần đến động cơ (U, V, W), đảm bảo các mối nối chắc chắn.
  3. Kiểm tra tính liên tục của các cuộn dây động cơ.

Cách reset lỗi: Hầu hết các lỗi sau khi được khắc phục nguyên nhân có thể được reset bằng cách nhấn nút STOP/RST trên bàn phím biến tần, hoặc ngắt nguồn và cấp lại nguồn cho biến tần (sau khi chờ tụ xả hết).

Đây chỉ là một số lỗi cơ bản. Nếu quý vị gặp các mã lỗi khác hoặc không thể tự xử lý, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của thanhthienphu.vn qua website thanhthienphu.vn hoặc hotline 08.12.77.88.99. Chúng tôi luôn sẵn sàng hỗ trợ khắc phục sự cố, cung cấp dịch vụ sửa chữa biến tần INVT chuyên nghiệp, giúp hệ thống của quý vị nhanh chóng hoạt động trở lại. Việc tìm hiểu và chuẩn bị trước các phương án xử lý sự cố sẽ giúp quý vị vận hành thiết bị biến tần INVT GD20 một cách tự tin và hiệu quả hơn.

6. Liên hệ thanhthienphu.vn để được tư vấn

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm biến tần GD20-0R7G-SS2 chính hãng INVT với đầy đủ chứng nhận chất lượng và nguồn gốc xuất xứ rõ ràng, mà còn mang đến một dịch vụ hỗ trợ toàn diện, tận tâm, xứng đáng với sự tin tưởng của quý vị:

  • Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi, am hiểu sâu sắc về các dòng biến tần INVT và các ứng dụng thực tế, sẵn sàng lắng nghe nhu cầu của quý vị. Chúng tôi sẽ giúp bạn phân tích yêu cầu kỹ thuật, lựa chọn chính xác model GD20-0R7G-SS2 hay các dòng sản phẩm khác phù hợp nhất với ứng dụng cụ thể, từ đó tối ưu hóa chi phí đầu tư và hiệu quả vận hành.
  • Sản phẩm chính hãng, giá cả cạnh tranh: Thanhthienphu.vn cam kết 100% sản phẩm là hàng chính hãng INVT, đảm bảo chất lượng và độ bền vượt trội. Chúng tôi luôn nỗ lực để mang đến mức giá tốt nhất thị trường, cùng với các chính sách ưu đãi hấp dẫn cho khách hàng thân thiết và các dự án lớn.
  • Hỗ trợ kỹ thuật nhanh chóng: Từ khâu lắp đặt, cài đặt thông số, vận hành thử nghiệm cho đến xử lý sự cố, đội ngũ kỹ thuật của thanhthienphu.vn luôn đồng hành cùng quý vị. Chúng tôi cung cấp tài liệu kỹ thuật đầy đủ, hướng dẫn chi tiết và hỗ trợ từ xa hoặc trực tiếp tại công trình khi cần thiết.
  • Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, dịch vụ sửa chữa chuyên nghiệp và cung cấp linh kiện thay thế nhanh chóng giúp quý vị hoàn toàn yên tâm trong suốt quá trình sử dụng sản phẩm.
  • Giải pháp tự động hóa toàn diện: Ngoài biến tần, thanhthienphu.vn còn cung cấp đa dạng các thiết bị điện tự động khác như PLC, HMI, Servo INVT, cảm biến, thiết bị đóng cắt… giúp quý vị xây dựng các giải pháp tự động hóa đồng bộ và hiệu quả.

Hãy hành động ngay hôm nay! Để được tư vấn chi tiết hơn về sản phẩm GD20-0R7G-SS2 – Biến tần INVT GD20 0.7kW điện áp vào/ra 1 pha 220V hoặc nhận báo giá ưu đãi nhất, xin vui lòng liên hệ với chúng tôi qua các kênh sau:

  • Hotline tư vấn 24/7: 08.12.77.88.99 (gặp chuyên gia tư vấn)
  • Website chính thức: thanhthienphu.vn (tham khảo thêm thông tin sản phẩm, tài liệu và các giải pháp khác)
  • Địa chỉ văn phòng giao dịch: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Đội ngũ thanhthienphu.vn rất hân hạnh được phục vụ và đồng hành cùng sự thành công của quý vị. Hãy để chúng tôi giúp bạn biến những thách thức thành cơ hội, và cùng bạn kiến tạo tương lai sản xuất hiệu quả, bền vững và thông minh hơn với các thiết bị điện tự động hàng đầu từ INVT. Sự hài lòng của quý vị chính là động lực lớn nhất cho sự phát triển của chúng tôi.

Thông tin bổ sung
HãngINVT
Thời gian bảo hành24 tháng
Nhiều người tìm kiếm

Đánh giá sản phẩm
Đánh giá GD20-0R7G-SS2 – Biến tần INVT GD20 0.7kW điện áp vào/ra 1 pha 220V
0.0 Đánh giá trung bình
5 0% | 0 đánh giá
4 0% | 0 đánh giá
3 0% | 0 đánh giá
2 0% | 0 đánh giá
1 0% | 0 đánh giá
Hãy là người đầu tiên đánh giá
Gửi ảnh thực tế
0 ký tự (Tối thiểu 10)
    +

    Lưu ý: để đánh giá được phê duyệt, vui lòng tham khảo Điều khoản sử dụng

    Chưa có đánh giá nào.

    Sản phẩm cùng phân khúc

    Sản phẩm đã xem

    Bạn chưa xem sản phẩm nào.
