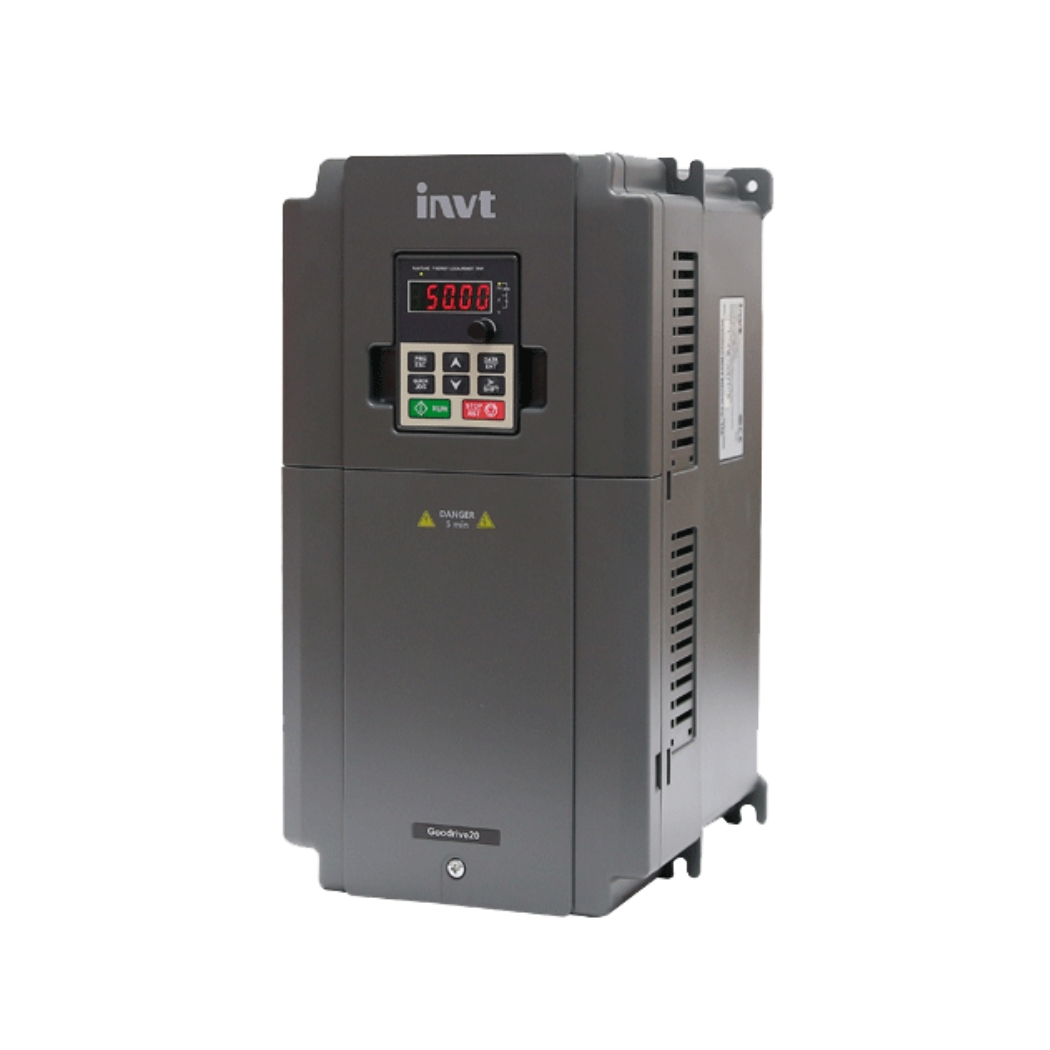

GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW, trái tim của hệ thống truyền động, mang đến giải pháp điều khiển tốc độ động cơ vượt trội, tiết kiệm năng lượng và nâng cao hiệu suất cho các ứng dụng công nghiệp.

thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, đồng hành cùng bạn kiến tạo những giá trị bền vững, sẵn sàng hỗ trợ bạn tối ưu hóa mọi quy trình sản xuất với bộ điều khiển động cơ ưu việt này, sản phẩm còn được gọi là bộ biến đổi tần số.

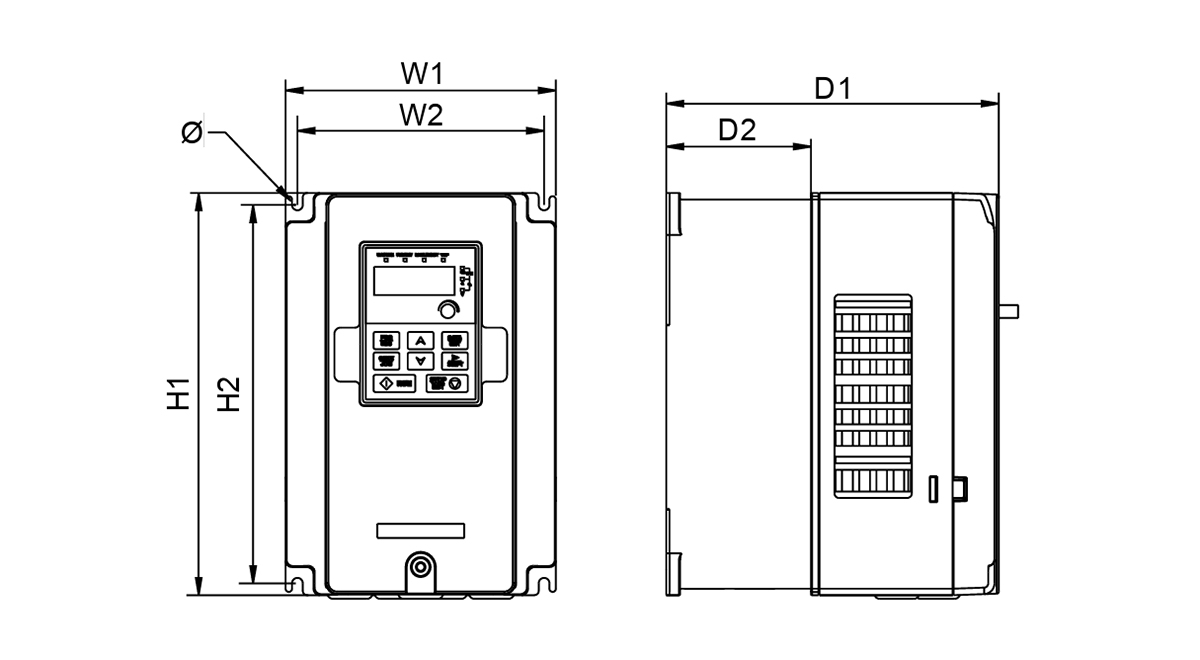

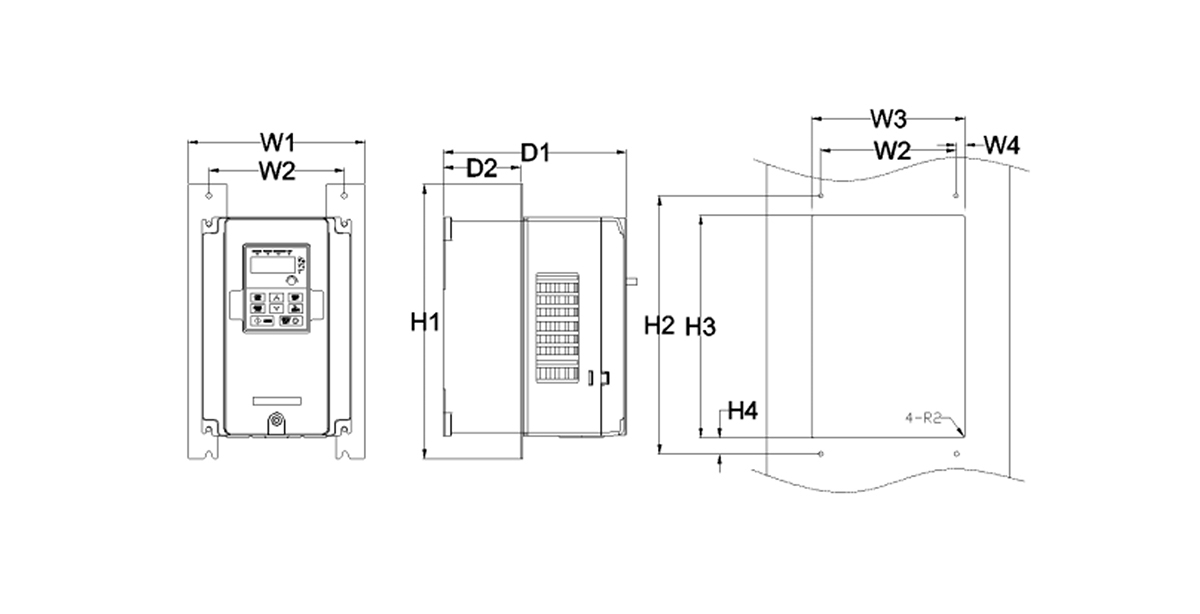

1. Thông tin chi tiết về GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

2. Cấu tạo GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

Biến tần GD20-018G-4 được thiết kế với cấu trúc khoa học, tối ưu cho hiệu suất và độ bền. Dưới đây là các thành phần chính:

Khối công suất (Power Module):

• IGBT (Insulated Gate Bipolar Transistor): Là “trái tim” của biến tần, thực hiện nhiệm vụ đóng cắt dòng điện với tần số cao để tạo ra điện áp xoay chiều có tần số thay đổi được. INVT sử dụng IGBT chất lượng cao từ các nhà cung cấp hàng đầu thế giới, đảm bảo hiệu suất chuyển đổi cao, tổn hao thấp và độ tin cậy vượt trội.
• Diode chỉnh lưu: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng điện một chiều, làm mịn điện áp DC và cung cấp năng lượng cho IGBT hoạt động.

Khối điều khiển (Control Module):

• Vi xử lý (Microprocessor/DSP): Bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu phản hồi và đưa ra các lệnh điều khiển IGBT.
• Mạch điều khiển (Driver Circuit): Nhận lệnh từ vi xử lý và tạo ra các xung điều khiển chính xác để kích hoạt IGBT.
• Cảm biến (Sensors): Đo lường các thông số như dòng điện, điện áp, tốc độ động cơ và nhiệt độ để cung cấp thông tin phản hồi cho bộ điều khiển.
• Mạch giao tiếp (Communication Interface): Cho phép kết nối với các thiết bị ngoại vi như PLC, màn hình HMI, máy tính để giám sát và điều khiển từ xa.

Khối bảo vệ (Protection Module):

• Bảo vệ quá dòng (Overcurrent Protection): Tự động ngắt biến tần khi dòng điện vượt quá ngưỡng cho phép, bảo vệ IGBT và động cơ.
• Bảo vệ quá áp (Overvoltage Protection): Ngăn chặn điện áp quá cao gây hư hỏng các linh kiện.
• Bảo vệ thấp áp (Undervoltage Protection): Đảm bảo biến tần hoạt động ổn định trong điều kiện điện áp lưới không ổn định.
• Bảo vệ quá nhiệt (Overtemperature Protection): Cảm biến nhiệt độ liên tục theo dõi nhiệt độ của IGBT và các bộ phận quan trọng khác, ngắt biến tần khi nhiệt độ vượt quá giới hạn an toàn.
• Bảo vệ mất pha (Phase Loss Protection): Phát hiện và bảo vệ khi mất một hoặc nhiều pha đầu vào.
• Bảo vệ chạm đất (Ground Fault Protection): Ngăn chặn nguy cơ điện giật và hư hỏng thiết bị.

Khối giao diện người dùng (User Interface):

• Bàn phím và màn hình hiển thị (Keypad and Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
• Đèn báo trạng thái (Status LEDs): Hiển thị các thông tin cơ bản về trạng thái hoạt động của biến tần.

Quạt làm mát (Cooling Fan):

Giúp tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.

Vỏ máy (Enclosure):

Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài. Vỏ máy thường được làm bằng thép hoặc nhựa có độ bền cao.

3. Các tính năng chính của GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

Điều khiển Vector vòng kín (Closed-loop Vector Control) và Vector vòng hở (Sensorless Vector Control) – Nâng tầm hiệu suất, chinh phục mọi ứng dụng

Giải thích chuyên sâu: Biến tần GD20-018G-4 không chỉ dừng lại ở chế độ điều khiển V/F thông thường, mà còn tích hợp hai chế độ điều khiển Vector tiên tiến:

• Vector vòng kín (FVC): Sử dụng tín hiệu phản hồi từ encoder gắn trên trục động cơ để đạt được độ chính xác và khả năng điều khiển moment vượt trội, đáp ứng các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, thang máy, cẩu trục.
• Vector vòng hở (SVC): Không cần encoder, biến tần tự ước lượng tốc độ và vị trí của rotor dựa trên các thông số dòng điện và điện áp, mang lại hiệu suất cao và tiết kiệm chi phí cho các ứng dụng như bơm, quạt, băng tải.

Lợi ích vượt trội:

• Điều khiển chính xác: Tốc độ và moment được kiểm soát chính xác, đáp ứng nhanh chóng với các thay đổi tải.
• Hiệu suất cao: Động cơ hoạt động gần với hiệu suất định mức, giảm tổn hao năng lượng.
• Moment khởi động lớn: Khả năng tạo ra moment khởi động cao, vượt qua quán tính ban đầu của tải dễ dàng.
• Vận hành êm ái: Giảm thiểu tiếng ồn và rung động, kéo dài tuổi thọ động cơ và hệ thống.

Tích hợp bộ lọc EMC (Electromagnetic Compatibility) – Môi trường làm việc an toàn, ổn định

Giải thích chuyên sâu:

Bộ lọc EMC giúp giảm thiểu nhiễu điện từ do biến tần phát ra, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ, đồng thời bảo vệ các thiết bị điện tử nhạy cảm khác trong hệ thống không bị ảnh hưởng.

Lợi ích:

• Môi trường làm việc an toàn: Giảm thiểu nguy cơ gây nhiễu cho các thiết bị khác, đảm bảo hoạt động ổn định của toàn hệ thống.
• Tuân thủ tiêu chuẩn: Đáp ứng các yêu cầu nghiêm ngặt về tương thích điện từ, giúp sản phẩm dễ dàng được chấp nhận trên thị trường.

Chức năng bảo vệ toàn diện – An tâm tuyệt đối trong mọi tình huống

Giải thích chuyên sâu: GD20-018G-4 được trang bị một “lá chắn” bảo vệ đa lớp, bao gồm:

• Bảo vệ quá dòng, quá áp, thấp áp: Đảm bảo biến tần và động cơ hoạt động trong giới hạn an toàn.
• Bảo vệ quá nhiệt: Ngăn chặn nguy cơ cháy nổ do quá nhiệt.
• Bảo vệ mất pha, lệch pha, ngắn mạch: Đảm bảo an toàn cho hệ thống điện và người vận hành.
• Bảo vệ chạm đất: Ngăn ngừa nguy cơ điện giật.

Lợi ích:

• An toàn tối đa: Bảo vệ toàn diện cho người vận hành, thiết bị và hệ thống.
• Giảm thiểu rủi ro: Ngăn ngừa các sự cố có thể gây thiệt hại về người và tài sản.
• Tăng tuổi thọ thiết bị: Giúp biến tần và động cơ hoạt động bền bỉ hơn.

Khả năng giao tiếp đa dạng – Kết nối linh hoạt, điều khiển thông minh

Giải thích chuyên sâu: Biến tần hỗ trợ nhiều chuẩn giao tiếp như:

• Modbus RTU: Chuẩn giao tiếp phổ biến trong công nghiệp, cho phép kết nối với PLC, HMI, SCADA.
• CANopen (tùy chọn): Chuẩn giao tiếp tốc độ cao, thường được sử dụng trong các hệ thống tự động hóa phức tạp.
• Profibus DP (tùy chọn): Chuẩn giao tiếp fieldbus, thích hợp cho các ứng dụng đòi hỏi tốc độ và độ tin cậy cao.

Lợi ích:

• Kết nối dễ dàng: Tích hợp linh hoạt vào các hệ thống điều khiển hiện có.
• Điều khiển từ xa: Giám sát và điều khiển biến tần từ trung tâm điều khiển.
• Thu thập dữ liệu: Theo dõi các thông số hoạt động của biến tần để phân tích và tối ưu hóa hiệu suất.

Chức năng PLC đơn giản – Tự động hóa thông minh, tiết kiệm chi phí

Giải thích chuyên sâu:

Biến tần tích hợp một bộ PLC đơn giản, cho phép người dùng lập trình các logic điều khiển cơ bản mà không cần sử dụng PLC ngoài.

Lợi ích:

• Tiết kiệm chi phí: Giảm chi phí đầu tư cho PLC ngoài.
• Tăng tính linh hoạt: Dễ dàng tùy biến các chức năng điều khiển theo nhu cầu cụ thể.
• Đơn giản hóa hệ thống: Giảm bớt số lượng thiết bị và dây nối, giúp hệ thống gọn gàng hơn.

4. Hướng dẫn kết nối GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW với phần mềm

Chuẩn bị

Biến tần INVT GD20-018G-4:

Đảm bảo biến tần đã được lắp đặt và cấp nguồn đúng cách.

Máy tính:

Sử dụng máy tính chạy hệ điều hành Windows (Windows 7 trở lên).

Cáp kết nối:

• Cáp USB-RS485: Dùng để kết nối biến tần với máy tính thông qua cổng RS485.
• Cáp Ethernet (tùy chọn): Nếu biến tần có hỗ trợ kết nối Ethernet, bạn có thể sử dụng cáp Ethernet để kết nối trực tiếp với mạng LAN.

Phần mềm INVT Workshop:

Tải phần mềm INVT Workshop phiên bản mới nhất từ trang web chính thức của INVT hoặc từ trang web thanhthienphu.vn.

Cài đặt phần mềm INVT Workshop

• Tải phần mềm: Truy cập trang web của INVT hoặc thanhthienphu.vn, tìm đến mục tải phần mềm và tải về phiên bản INVT Workshop phù hợp.
• Giải nén: Giải nén file vừa tải về.
• Chạy file cài đặt: Tìm và chạy file “Setup.exe” hoặc tương tự để bắt đầu quá trình cài đặt.
• Làm theo hướng dẫn: Thực hiện theo các hướng dẫn trên màn hình để hoàn tất quá trình cài đặt. Lưu ý chọn ngôn ngữ tiếng Việt (nếu có) để dễ sử dụng.

Kết nối biến tần với máy tính

Kết nối cáp:

Sử dụng cáp USB-RS485:

• Cắm đầu USB của cáp vào cổng USB trên máy tính.
• Cắm đầu RS485 của cáp vào cổng RS485 trên biến tần (thường có ký hiệu A, B hoặc +, -).

Sử dụng cáp Ethernet (tùy chọn):

• Cắm một đầu cáp Ethernet vào cổng Ethernet trên biến tần.
• Cắm đầu còn lại vào cổng Ethernet trên router hoặc switch mạng.

Cài đặt driver (nếu cần):

Nếu máy tính của bạn chưa có driver cho cáp USB-RS485, bạn cần cài đặt driver trước khi tiếp tục. Driver thường được cung cấp kèm theo cáp hoặc có thể tải về từ trang web của nhà sản xuất cáp.

Kiểm tra kết nối:

• Mở Device Manager trên máy tính (nhấn Windows + X, chọn Device Manager).
• Tìm đến mục “Ports (COM & LPT)”.
• Nếu kết nối thành công, bạn sẽ thấy một cổng COM mới xuất hiện (ví dụ: COM3, COM4…). Ghi nhớ số cổng COM này.

Cấu hình kết nối trong phần mềm INVT Workshop

Mở phần mềm INVT Workshop.

Tạo dự án mới (New Project):

Chọn “File” -> “New Project” hoặc nhấn Ctrl+N.

Chọn loại biến tần:

Trong cửa sổ “New Project”, chọn dòng biến tần là “Goodrive20” và model là “GD20-018G-4”.

Cấu hình kết nối:

• Chọn tab “Communication”.
• Chọn “Port” là cổng COM mà bạn đã ghi nhớ ở bước trước.
• Chọn “Baud Rate” là 9600 (hoặc theo thông số cài đặt trên biến tần).
• Các thông số khác (Data Bits, Parity, Stop Bits) để mặc định.
• Nếu sử dụng kết nối Ethernet, chọn tab “Ethernet” và nhập địa chỉ IP của biến tần.

Kết nối:

Nhấn nút “Connect” (biểu tượng phích cắm) để kết nối với biến tần. Nếu kết nối thành công, trạng thái sẽ chuyển sang “Connected” và bạn có thể bắt đầu thao tác với biến tần.

5. Cách lập trình GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

Các bước cơ bản để lập trình biến tần INVT GD20-018G-4

Xác định yêu cầu ứng dụng:

• Loại động cơ: Động cơ không đồng bộ 3 pha.
• Chế độ điều khiển: V/F, SVC, hay FVC.
• Dải tần số hoạt động.
• Thời gian tăng/giảm tốc.
• Các chức năng bảo vệ cần thiết.
• Các tín hiệu đầu vào/ra (I/O) cần sử dụng.

Lập kế hoạch lập trình:

• Liệt kê các thông số cần cài đặt.
• Sắp xếp các thông số theo nhóm chức năng.
• Xác định giá trị ban đầu cho các thông số.

Thực hiện lập trình:

• Sử dụng bàn phím và màn hình hiển thị trên biến tần hoặc phần mềm INVT Workshop để truy cập vào các thông số.
• Thay đổi giá trị các thông số theo kế hoạch đã lập.
• Lưu lại các thay đổi.

Kiểm tra và hiệu chỉnh:

• Cho biến tần chạy thử ở chế độ không tải.
• Kiểm tra các thông số hoạt động như tần số, dòng điện, điện áp.
• Điều chỉnh các thông số nếu cần để đạt được hiệu suất mong muốn.
• Cho biến tần chạy thử với tải thực tế.
• Tiếp tục theo dõi và hiệu chỉnh cho đến khi hệ thống hoạt động ổn định.

6. Khắc phục một số lỗi thường gặp với GD20-018G-4 Biến tần INVT 3AC 380V 18.5kW

7. Liên hệ thanhthienphu.vn để được tư vấn

Vì sao bạn nên chọn thanhthienphu.vn?

• Chuyên gia trong lĩnh vực điện tự động: thanhthienphu.vn không chỉ là nhà cung cấp thiết bị, mà còn là đối tác tin cậy, sẵn sàng chia sẻ kiến thức và kinh nghiệm chuyên sâu về điện tự động, giúp bạn lựa chọn giải pháp tối ưu nhất.
• Sản phẩm chính hãng, chất lượng vượt trội: Chúng tôi cam kết cung cấp biến tần INVT GD20-018G-4 chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CQ), chứng nhận xuất xứ (CO), đảm bảo hiệu suất và độ bền vượt trội.
• Giá cả cạnh tranh, dịch vụ hậu mãi chu đáo: thanhthienphu.vn luôn nỗ lực mang đến cho bạn mức giá tốt nhất thị trường, cùng với chính sách bảo hành, bảo trì, hỗ trợ kỹ thuật tận tâm, giúp bạn an tâm sử dụng sản phẩm.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm: Chúng tôi sở hữu đội ngũ kỹ thuật viên được đào tạo bài bản, am hiểu sâu sắc về biến tần INVT, sẵn sàng hỗ trợ bạn 24/7, giải đáp mọi thắc mắc và xử lý sự cố nhanh chóng.
• Giải pháp tùy biến theo nhu cầu: thanhthienphu.vn không chỉ cung cấp sản phẩm, mà còn tư vấn và thiết kế các giải pháp tự động hóa phù hợp với đặc thù riêng của từng doanh nghiệp, giúp bạn tối ưu hóa quy trình sản xuất, nâng cao năng lực cạnh tranh.
• Uy tín đã được khẳng định: Với nhiều năm kinh nghiệm hoạt động trong lĩnh vực điện tự động, thanhthienphu.vn đã xây dựng được uy tín vững chắc trên thị trường, được đông đảo khách hàng tin tưởng và lựa chọn.

Đừng chần chừ nữa! Hãy nhấc máy lên và gọi ngay cho thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá ưu đãi nhất cho biến tần INVT GD20-018G-4!
