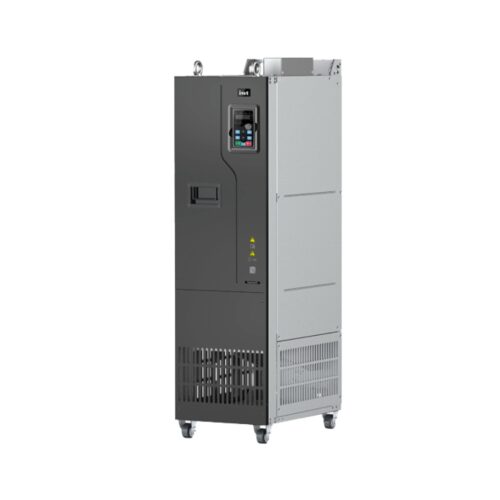

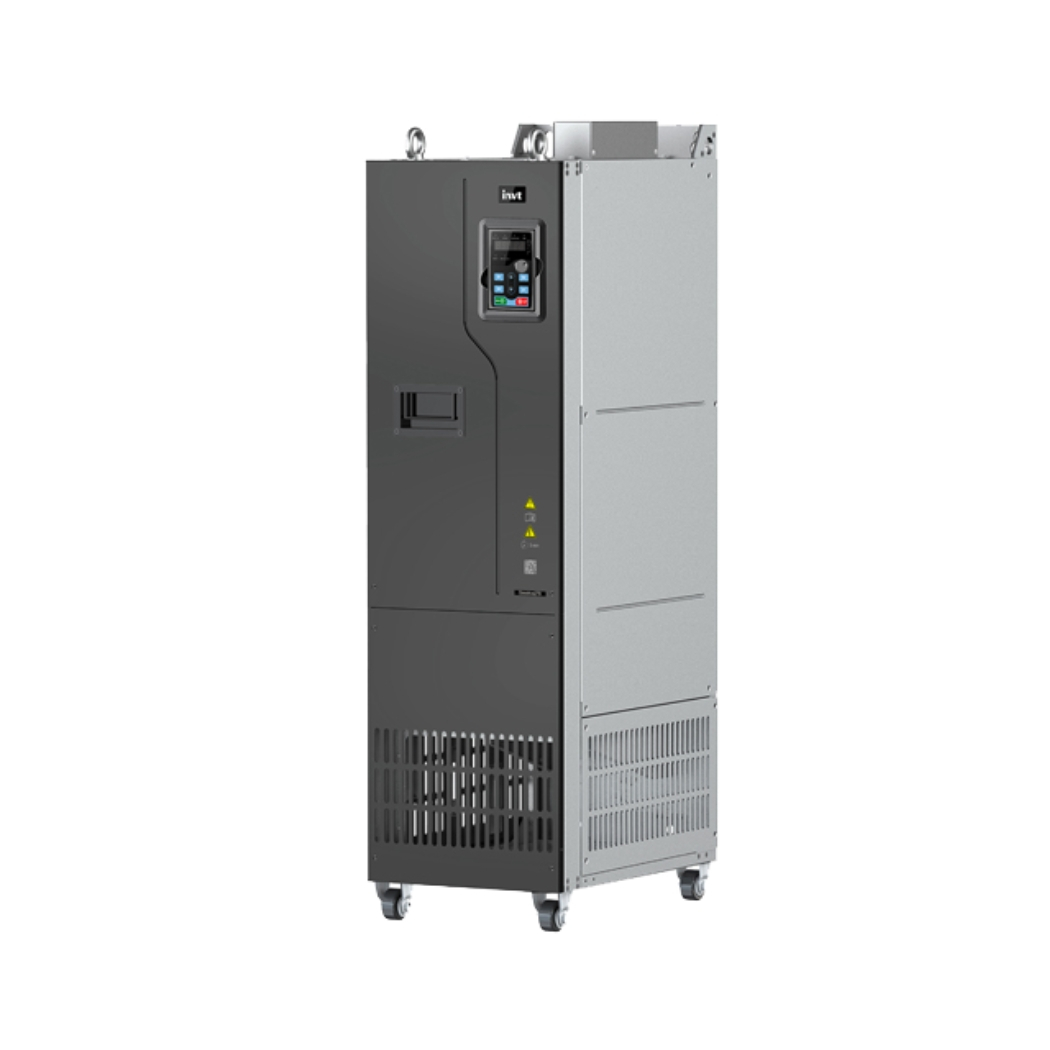

GD270-315-4 Biến tần INVT 3AC 380-480V 315kW, giải pháp truyền động vượt trội, mang đến hiệu suất tối ưu và khả năng kiểm soát chính xác cho các hệ thống máy móc công nghiệp công suất lớn.
Tại thanhthienphu.vn, chúng tôi tự hào cung cấp dòng sản phẩm bộ điều khiển tốc độ động cơ này, đồng hành cùng các kỹ sư, nhà quản lý và doanh nghiệp trong việc nâng tầm năng suất, tiết kiệm năng lượng và đảm bảo an toàn vận hành.
1. Thông tin chi tiết về sản phẩm
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | Biến tần INVT GD270-315-4 |
| Mã sản phẩm | GD270-315-4 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive 270 (GD270) |
| Công suất định mức | 315 kW (420 HP) |
| Điện áp đầu vào | 3 pha, 380-480 VAC, 50/60 Hz |
| Điện áp đầu ra | 3 pha, 0-480 VAC (tùy chỉnh) |
| Dòng điện định mức đầu ra | 610 A |
| Dải tần số đầu ra | 0-400 Hz (tùy chỉnh) |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Chức năng bảo vệ | Quá tải, quá nhiệt, quá áp, thấp áp, ngắn mạch, mất pha, lỗi chạm đất… |
| Giao tiếp truyền thông | Modbus RTU, Profibus-DP, CANopen (tùy chọn) |
| Cấp bảo vệ | IP20 (tùy chọn IP54) |
| Nhiệt độ môi trường làm việc | -10°C đến 40°C (không ngưng tụ) |
| Độ ẩm môi trường làm việc | 0-95% RH (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 1450 x 600 x 400 mm (ước tính) |
| Trọng lượng | 450 kg (ước tính) |
| Tiêu chuẩn | CE, UL, RoHS |
| Bảo hành | 24 tháng |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm
Biến tần INVT GD270-315-4 là một thiết bị điện tử phức tạp, bao gồm nhiều thành phần chính phối hợp hoạt động để điều khiển động cơ một cách chính xác và hiệu quả. Dưới đây là một số thành phần quan trọng:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ lọc DC (DC Filter): Làm phẳng điện áp DC, giảm thiểu nhiễu và gợn sóng.
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC với tần số và điện áp có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và điều khiển hoạt động của bộ nghịch lưu.
- Mạch bảo vệ (Protection Circuit): Giám sát các thông số hoạt động của biến tần và động cơ, ngắt mạch khi phát hiện sự cố như quá tải, quá nhiệt, quá áp, thấp áp, ngắn mạch…
- Giao diện người dùng (User Interface): Bao gồm màn hình hiển thị, bàn phím, các nút điều khiển và đèn báo, cho phép người dùng cài đặt, theo dõi và điều khiển biến tần.
- Cổng giao tiếp truyền thông (Communication Ports): Cho phép biến tần kết nối với các thiết bị khác như PLC, HMI, SCADA thông qua các giao thức truyền thông như Modbus RTU, Profibus-DP, CANopen.
- Quạt làm mát (Cooling Fan): Giúp tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi, ẩm và các tác động từ môi trường bên ngoài.
3. Các tính năng chính của sản phẩm
Biến tần INVT GD270-315-4 không chỉ đơn thuần là một thiết bị điều khiển tốc độ động cơ, mà còn là một giải pháp truyền động thông minh với nhiều tính năng ưu việt:
- Chế độ điều khiển đa dạng: Hỗ trợ các chế độ điều khiển V/F, SVC và FVC, đáp ứng nhu cầu của nhiều ứng dụng khác nhau. Chế độ V/F phù hợp cho các ứng dụng tải không đổi, SVC cho các ứng dụng tải thay đổi, và FVC cho các ứng dụng yêu cầu độ chính xác cao.
- Điều khiển vector vòng kín (FVC): Cho phép điều khiển chính xác mô-men xoắn và tốc độ của động cơ, ngay cả khi tải thay đổi đột ngột.
- Khả năng chịu quá tải cao: Đảm bảo biến tần hoạt động ổn định trong các điều kiện tải nặng và quá tải tạm thời.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ…
- Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản, giảm thiểu nhu cầu sử dụng PLC ngoài.
- Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá nhiệt, quá áp, thấp áp, ngắn mạch, mất pha…
- Giao tiếp truyền thông: Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, Profibus-DP, CANopen, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa hiệu suất hoạt động của động cơ, giảm thiểu tổn thất năng lượng và tiết kiệm chi phí điện năng.
- Chức năng tự khởi động lại sau khi mất điện: Tự động khởi động lại động cơ sau khi có điện trở lại, đảm bảo hoạt động liên tục của hệ thống.
4. Hướng dẫn kết nối sản phẩm với phần mềm
INVT cung cấp phần mềm giám sát và cấu hình biến tần miễn phí, cho phép người dùng dễ dàng kết nối, cấu hình, giám sát và điều khiển biến tần từ máy tính.
Các bước kết nối:
- Tải phần mềm: Tải phần mềm INVT Workshop từ trang web chính thức của INVT hoặc từ trang web thanhthienphu.vn.
- Cài đặt phần mềm: Cài đặt phần mềm trên máy tính của bạn.
- Kết nối cáp: Sử dụng cáp USB hoặc cáp RS485 để kết nối biến tần với máy tính.
- Chọn cổng COM: Mở phần mềm INVT Workshop, chọn cổng COM tương ứng với cổng kết nối trên máy tính.
- Thiết lập thông số kết nối: Thiết lập các thông số kết nối như tốc độ baud, parity, stop bits… theo hướng dẫn của INVT.
- Kết nối: Nhấn nút “Connect” để thiết lập kết nối với biến tần.
Sau khi kết nối thành công, bạn có thể:
- Giám sát các thông số hoạt động: Theo dõi các thông số như tần số, điện áp, dòng điện, tốc độ, mô-men xoắn… của động cơ.
- Cấu hình thông số: Thay đổi các thông số cài đặt của biến tần như chế độ điều khiển, tần số, thời gian tăng/giảm tốc…
- Điều khiển biến tần: Khởi động, dừng, thay đổi tốc độ động cơ từ máy tính.
- Sao lưu và phục hồi cấu hình: Sao lưu cấu hình hiện tại của biến tần và phục hồi cấu hình đã lưu trước đó.
- Chẩn đoán lỗi: Xem các mã lỗi và thông tin chi tiết về lỗi để khắc phục sự cố.
5. Cách lập trình sản phẩm
Biến tần INVT GD270-315-4 có thể được lập trình thông qua bàn phím trên biến tần hoặc thông qua phần mềm INVT Workshop.
Lập trình thông qua bàn phím:
- Truy cập menu: Nhấn nút “PRG” để vào chế độ lập trình.
- Chọn nhóm thông số: Sử dụng các nút mũi tên lên/xuống để chọn nhóm thông số cần thay đổi.
- Chọn thông số: Sử dụng các nút mũi tên trái/phải để chọn thông số cần thay đổi.
- Thay đổi giá trị: Sử dụng các nút số để nhập giá trị mới cho thông số.
- Lưu thay đổi: Nhấn nút “ENT” để lưu thay đổi.
- Thoát chế độ lập trình: Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Lập trình thông qua phần mềm INVT Workshop:
- Kết nối với biến tần: Kết nối máy tính với biến tần thông qua phần mềm INVT Workshop (như hướng dẫn ở trên).
- Chọn thông số: Chọn nhóm thông số và thông số cần thay đổi trong danh sách hiển thị trên phần mềm.
- Thay đổi giá trị: Nhập giá trị mới cho thông số vào ô tương ứng.
- Ghi thông số: Nhấn nút “Write” để ghi thông số mới vào biến tần.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết chi tiết về các thông số và chức năng của biến tần.
- Cẩn thận khi thay đổi các thông số, đặc biệt là các thông số liên quan đến an toàn.
- Nếu không chắc chắn, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật.
6. Khắc phục một số lỗi thường gặp
Trong quá trình vận hành, biến tần có thể gặp một số lỗi do nhiều nguyên nhân khác nhau. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| OC | Quá dòng (Overcurrent) | – Tải quá nặng. – Thời gian tăng tốc quá ngắn. – Động cơ bị kẹt. – Ngắn mạch đầu ra biến tần hoặc động cơ. |
– Kiểm tra tải và giảm tải nếu cần. – Tăng thời gian tăng tốc. – Kiểm tra và khắc phục tình trạng kẹt của động cơ. – Kiểm tra và khắc phục tình trạng ngắn mạch. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| OV | Quá áp (Overvoltage) | – Điện áp lưới quá cao. – Thời gian giảm tốc quá ngắn. – Phanh động năng quá lớn. |
– Kiểm tra điện áp lưới. – Tăng thời gian giảm tốc. – Điều chỉnh thông số phanh động năng. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| UV | Thấp áp (Undervoltage) | – Điện áp lưới quá thấp. – Mất pha. – Tiếp xúc kém. |
– Kiểm tra điện áp lưới. – Kiểm tra và khắc phục tình trạng mất pha. – Kiểm tra và siết chặt các đầu nối. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| OH | Quá nhiệt (Overheat) | – Nhiệt độ môi trường quá cao. – Quạt làm mát bị hỏng hoặc bị bẩn. – Tải quá nặng trong thời gian dài. |
– Cải thiện thông gió cho biến tần. – Vệ sinh hoặc thay thế quạt làm mát. – Giảm tải hoặc sử dụng biến tần có công suất lớn hơn. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| OL | Quá tải (Overload) | – Tải quá nặng. – Thời gian hoạt động ở dòng điện cao quá dài. |
– Kiểm tra tải và giảm tải nếu cần. – Sử dụng biến tần có công suất lớn hơn. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| EF | Lỗi ngoài (External Fault) | – Lỗi từ các thiết bị ngoại vi như cảm biến, công tắc hành trình… | – Kiểm tra các thiết bị ngoại vi và kết nối của chúng. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| CE | Lỗi giao tiếp (Communication Error) | – Lỗi kết nối giữa biến tần và thiết bị khác (PLC, HMI…). – Cài đặt thông số giao tiếp không đúng. |
– Kiểm tra cáp kết nối và các đầu nối. – Kiểm tra và cài đặt lại thông số giao tiếp. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
| GF | Lỗi chạm đất (Ground Fault) | – Động cơ hoặc dây cáp bị chạm đất. | – Kiểm tra cách điện của động cơ và dây cáp. – Sử dụng thiết bị đo cách điện để kiểm tra. – Liên hệ thanhthienphu.vn nếu không tự khắc phục được. |
Lưu ý:
- Đây chỉ là một số lỗi thường gặp, còn rất nhiều lỗi khác có thể xảy ra.
- Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết chi tiết về các mã lỗi và cách khắc phục.
- Nếu không tự khắc phục được lỗi, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật.
7. Liên hệ thanhthienphu để được tư vấn
Bạn đã sẵn sàng nâng cấp hệ thống truyền động của mình lên một tầm cao mới?
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ lựa chọn biến tần INVT GD270-315-4 phù hợp nhất với nhu cầu của bạn. Chúng tôi cam kết mang đến cho bạn:
- Sản phẩm chính hãng, chất lượng cao: Biến tần INVT GD270-315-4 được nhập khẩu trực tiếp từ INVT, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình lựa chọn, lắp đặt, cài đặt và bảo trì sản phẩm.
- Giải pháp toàn diện: Chúng tôi không chỉ cung cấp sản phẩm mà còn tư vấn giải pháp truyền động tổng thể, giúp bạn tối ưu hóa hiệu quả hoạt động của hệ thống.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường thành công!
