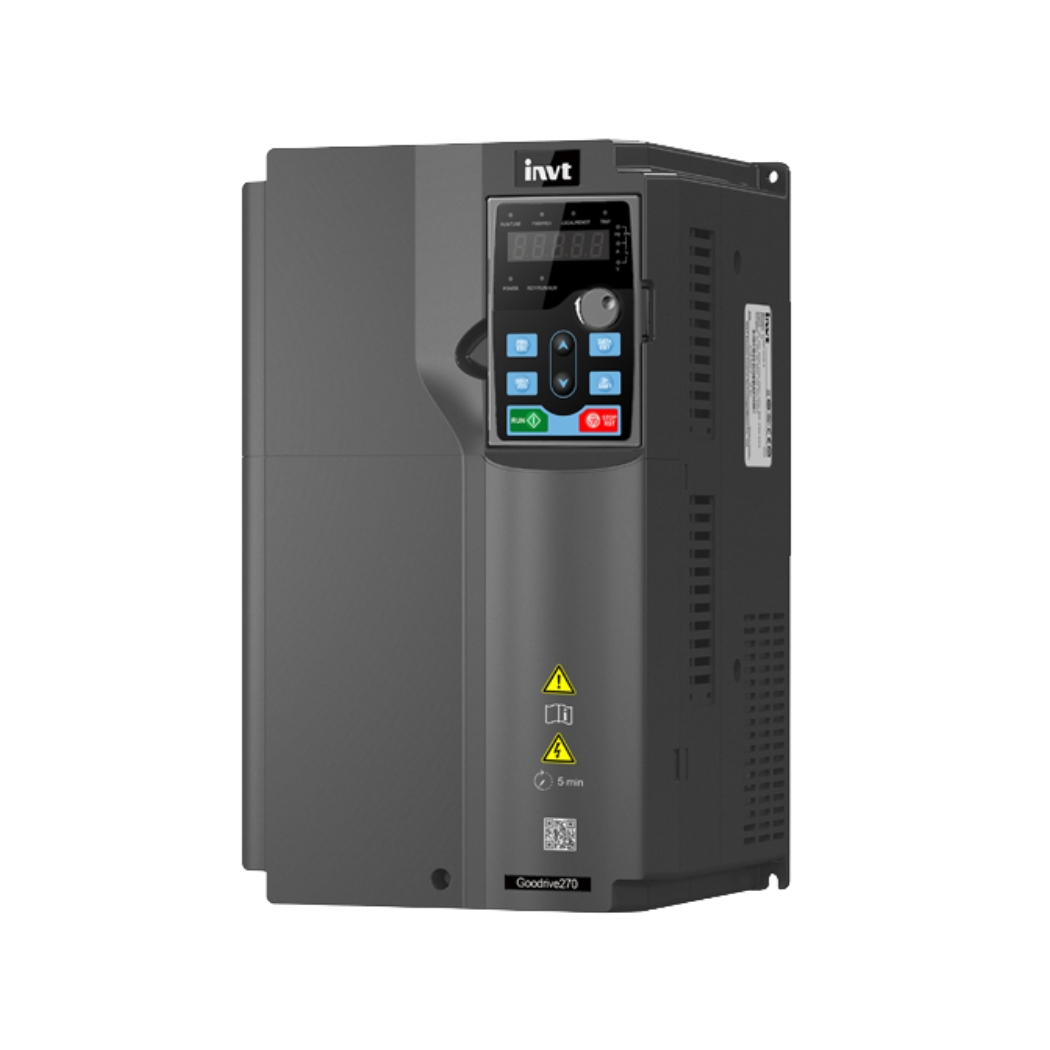

GD270-5R5-4 – Biến tần INVT GD270 3 pha 380-480V 5.5kW

GD270-5R5-4 Biến tần INVT 3AC 380-480V 5.5kW, giải pháp đột phá cho hệ thống điều khiển động cơ, mang đến hiệu suất vượt trội và khả năng tiết kiệm năng lượng tối ưu cho các ứng dụng công nghiệp.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hàng đầu, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo tương lai sản xuất thông minh, bền vững.

1. Thông Tin Chi Tiết Về Sản Phẩm GD270-5R5-4

2. Cấu Tạo Sản Phẩm GD270-5R5-4 Biến Tần INVT 3AC 380-480V 5.5kW

Biến tần GD270-5R5-4 được cấu thành từ các bộ phận chính sau:

Khối công suất (Power Module):

• IGBT (Insulated Gate Bipolar Transistor): Sử dụng công nghệ IGBT tiên tiến, đảm bảo hiệu suất chuyển mạch cao, giảm thiểu tổn hao năng lượng và tăng độ tin cậy.
• Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC.
• Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC đầu ra với tần số và biên độ có thể điều chỉnh được.
• Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng điện để cung cấp cho bộ nghịch lưu.

Khối điều khiển (Control Module):

• Vi xử lý (Microprocessor): Sử dụng vi xử lý tốc độ cao, thực hiện các thuật toán điều khiển phức tạp, đảm bảo độ chính xác và đáp ứng nhanh.
• Mạch điều khiển (Control Circuit): Nhận tín hiệu từ vi xử lý và điều khiển hoạt động của các IGBT.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.

Khối giao tiếp (Communication Module):

• Cổng truyền thông (Communication Port): Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, Profibus DP, CANopen, cho phép kết nối với các hệ thống điều khiển và giám sát khác.
• Bàn phím và màn hình hiển thị (Keypad and Display): Giao diện người dùng trực quan, cho phép cài đặt, giám sát và điều khiển biến tần dễ dàng.

Khối bảo vệ (Protection Module):

• Cảm biến (Sensors): Theo dõi các thông số như dòng điện, điện áp, nhiệt độ, đảm bảo biến tần hoạt động trong phạm vi an toàn.
• Mạch bảo vệ (Protection Circuit): Tự động ngắt biến tần khi phát hiện các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn cho thiết bị và hệ thống.

Khối làm mát

Quạt tản nhiệt: Sử dụng quạt có lưu lượng lớn, độ ồn thấp giúp tản nhiệt hiệu quả cho các linh kiện bán dẫn.

Vỏ máy (Enclosure):

Vỏ máy được thiết kế chắc chắn, đạt tiêu chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động từ môi trường bên ngoài.

3. Các Tính Năng Chính Của Sản Phẩm GD270-5R5-4 Biến Tần INVT 3AC 380-480V 5.5kW

• Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/F, SVC và FVC, đáp ứng mọi yêu cầu ứng dụng từ đơn giản đến phức tạp.
• Hiệu suất cao: Sử dụng công nghệ IGBT tiên tiến và thuật toán điều khiển hiện đại, đảm bảo hiệu suất cao, giảm thiểu tổn hao năng lượng.
• Mô-men khởi động lớn: Cung cấp mô-men khởi động lên đến 200%, giúp động cơ khởi động mạnh mẽ và ổn định.
• Điều khiển chính xác: Độ phân giải tần số 0.01Hz, cho phép điều khiển tốc độ động cơ chính xác và mượt mà.
• Khả năng quá tải cao: Chịu được quá tải lên đến 200%, đảm bảo hoạt động ổn định trong các điều kiện tải nặng.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, đảm bảo an toàn cho thiết bị và hệ thống.
• Giao diện thân thiện: Bàn phím và màn hình hiển thị LCD trực quan, dễ dàng cài đặt và vận hành.
• Hỗ trợ truyền thông: Tích hợp cổng truyền thông Modbus RTU, tùy chọn Profibus DP, CANopen, dễ dàng kết nối với các hệ thống điều khiển và giám sát khác.
• Chức năng PID tích hợp: Điều khiển vòng kín PID, duy trì ổn định các thông số như áp suất, lưu lượng, nhiệt độ.
• Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng.

4. Hướng Dẫn Kết Nối Sản Phẩm GD270-5R5-4 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt hệ điều hành Windows (XP/7/8/10).
• Phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).
• Cáp kết nối USB-RS485 (mua kèm theo biến tần hoặc tại thanhthienphu.vn).

Cài đặt phần mềm:

• Chạy file cài đặt INVT Workshop.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

Kết nối phần cứng:

• Kết nối cáp USB-RS485 vào cổng USB của máy tính.
• Kết nối đầu RS485 của cáp vào cổng truyền thông của biến tần (thường là cổng RJ45).
• Cấp nguồn cho biến tần.

Cấu hình kết nối:

• Mở phần mềm INVT Workshop.
• Chọn “New Connection”.
• Chọn loại kết nối là “Serial Port”.
• Chọn cổng COM tương ứng với cáp USB-RS485 (kiểm tra trong Device Manager).
• Chọn tốc độ baud rate (thường là 9600 hoặc 19200, kiểm tra trong tài liệu của biến tần).
• Chọn địa chỉ biến tần (mặc định thường là 1, có thể thay đổi trong cài đặt của biến tần).
• Nhấn “OK”.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần.
• Bạn có thể đọc, ghi các thông số, giám sát trạng thái hoạt động và điều khiển biến tần từ phần mềm.

5. Cách Lập Trình Sản Phẩm GD270-5R5-4

Truy cập chế độ lập trình:

• Nhấn nút “PRG” trên bàn phím của biến tần để vào chế độ lập trình.
• Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
• Nhấn nút “SET” để chọn nhóm thông số.

Các nhóm thông số chính:

• F0: Thông số cơ bản: Cài đặt các thông số như chế độ điều khiển, tần số đầu ra, thời gian tăng/giảm tốc, giới hạn dòng điện…
• F1: Thông số động cơ: Cài đặt các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
• F2: Thông số điều khiển: Cài đặt các thông số liên quan đến chế độ điều khiển V/F, SVC, FVC…
• F3: Thông số bảo vệ: Cài đặt các thông số bảo vệ như quá dòng, quá áp, quá nhiệt…
• F4: Thông số truyền thông: Cài đặt các thông số truyền thông như địa chỉ, tốc độ baud rate…
• F5: Thông số ứng dụng: Cài đặt các thông số đặc biệt cho các ứng dụng cụ thể như bơm, quạt, băng tải…

Thay đổi thông số:

• Sử dụng các nút mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
• Nhấn nút “SET” để chọn thông số.
• Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
• Nhấn nút “SET” để lưu giá trị mới.
• Nhấn nút “ESC” để trở lại.

Ví dụ:

Để cài đặt tần số đầu ra là 50Hz, bạn thực hiện các bước sau:

• Nhấn nút “PRG”.
• Chọn nhóm thông số F0.
• Chọn thông số F0.03 (tần số đầu ra).
• Nhấn nút “SET”.
• Sử dụng các nút mũi tên lên/xuống để đặt giá trị là 50.00.
• Nhấn nút “SET” để lưu.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Sản Phẩm GD270-5R5-4

7. Liên Hệ Thanhthienphu Để Được Tư Vấn Về Sản Phẩm GD270-5R5-4

Chúng tôi không chỉ cung cấp sản phẩm GD270-5R5-4 Biến tần INVT 3AC 380-480V 5.5kW chính hãng, chất lượng cao mà còn mang đến cho bạn:

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và yêu cầu cụ thể của bạn.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cài đặt, vận hành và bảo trì biến tần.
• Giải pháp tùy chỉnh: Chúng tôi có thể cung cấp các giải pháp tùy chỉnh theo yêu cầu của bạn, đảm bảo hệ thống hoạt động tối ưu.
• Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết mang đến cho bạn dịch vụ hậu mãi tốt nhất, đảm bảo sự hài lòng của bạn.
• Báo giá cạnh tranh: Thanhthienphu.vn cam kết giá Biến tần cạnh tranh nhất thị trường
• Đội ngũ kỹ thuật hùng hậu: Thanhthienphu.vn sở hữu đội ngũ kỹ sư điện, tự động hóa được đào tạo bài bản, kinh nghiệm thực chiến phong phú trong nhiều dự án lớn nhỏ khác nhau.
• Uy tín và kinh nghiệm: Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa, thanhthienphu.vn đã xây dựng được uy tín vững chắc trên thị trường, được nhiều khách hàng tin tưởng lựa chọn.

Đừng bỏ lỡ cơ hội sở hữu GD270-5R5-4 Biến tần INVT – Giải pháp hoàn hảo cho hệ thống của bạn!

Liên hệ ngay với chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn
