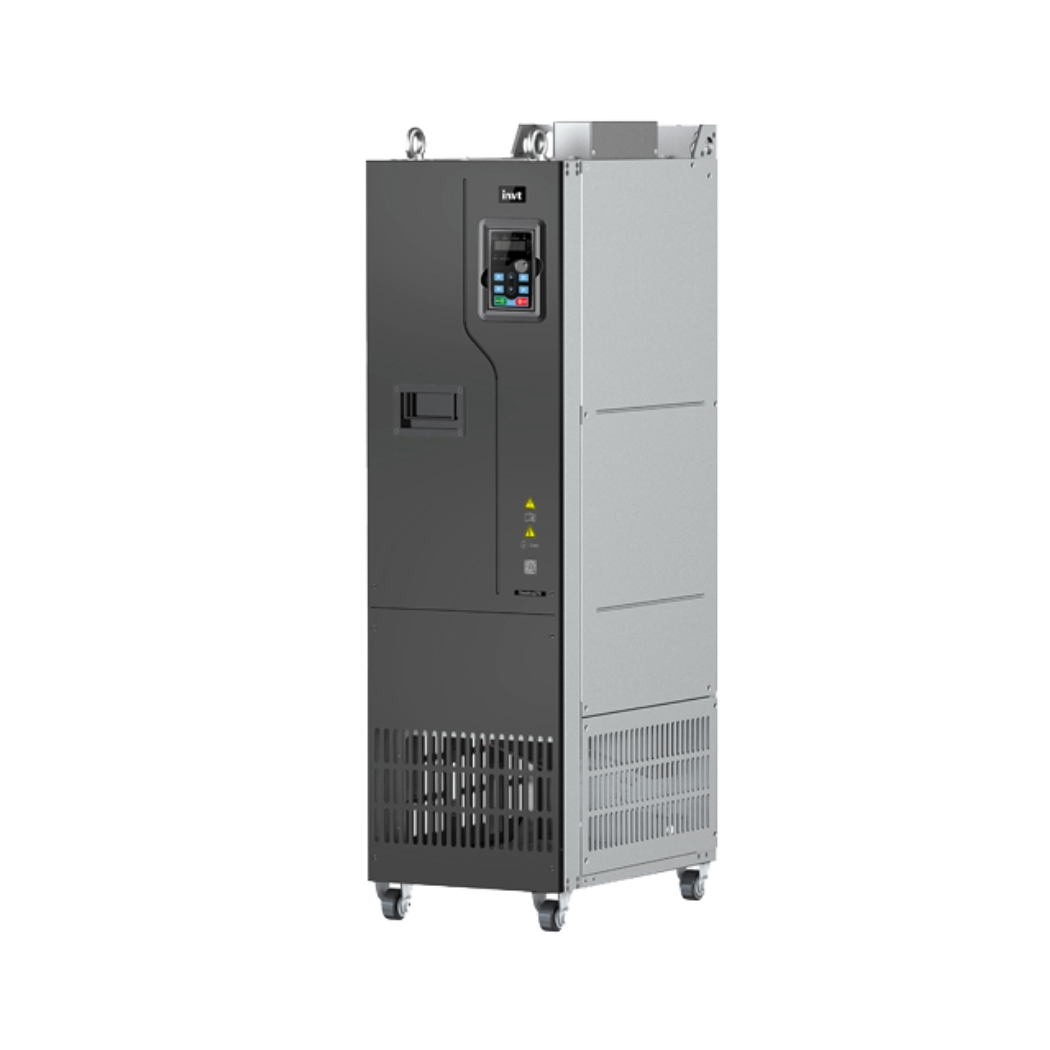

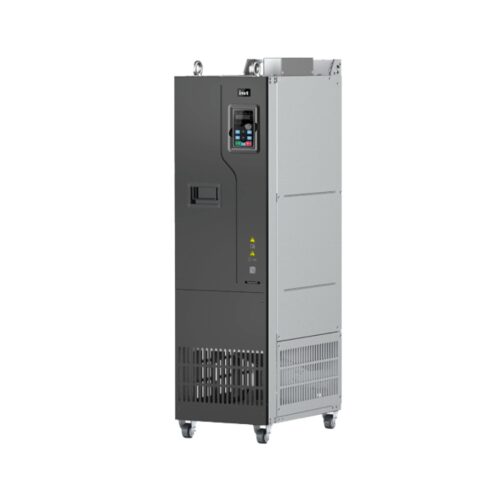

GD270-280-4 Biến tần INVT 3AC 380-480V 280kW, giải pháp truyền động mạnh mẽ, hiệu suất cao, mang đến khả năng kiểm soát động cơ vượt trội, tiết kiệm năng lượng tối đa cho hệ thống sản xuất của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho quý khách hàng sản phẩm chính hãng, chất lượng vượt trội, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp, giúp tối ưu hóa hiệu quả đầu tư và gia tăng lợi nhuận bền vững.
1. Thông Tin Chi Tiết Về Sản Phẩm Biến Tần INVT GD270-280-4
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | Biến tần INVT GD270-280-4 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 3 pha, 380-480V |
| Công suất | 280kW |
| Tần số đầu ra | 0-400Hz |
| Cấp độ bảo vệ | IP20 (hoặc cao hơn, tùy thuộc vào model cụ thể) |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Giao thức truyền thông | Modbus RTU, Profibus DP, CANopen, Ethernet/IP (tùy chọn) |
| Nhiệt độ môi trường hoạt động | -10°C đến 50°C |
| Độ ẩm môi trường hoạt động | Dưới 95% RH (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, RoHS |
| Bảo hành | 24 tháng |
| Giá bán | Liên hệ thanhthienphu.vn |
2. Cấu Tạo Biến Tần INVT GD270-280-4
Biến tần INVT GD270-280-4 được thiết kế với cấu trúc khoa học, tối ưu, bao gồm các thành phần chính sau:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ điều khiển (Controller): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển phức tạp (V/F, SVC, FVC) để điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác.
- Mạch bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, và các sự cố khác, đảm bảo an toàn cho thiết bị và hệ thống.
- Hệ thống làm mát: Sử dụng quạt tản nhiệt (hoặc hệ thống làm mát bằng nước, tùy thuộc vào model) để duy trì nhiệt độ hoạt động ổn định cho biến tần.
- Khối IGBT: Chịu trách nhiệm đóng/ngắt và điều khiển dòng điện một cách chuẩn xác.
- Tụ điện DC-Link: Lưu trữ năng lượng điện một chiều (DC) từ bộ chỉnh lưu và cung cấp cho bộ nghịch lưu.
- Cuộn kháng đầu vào (Input Reactor – tùy chọn): Giảm sóng hài và cải thiện hệ số công suất đầu vào.
- Cuộn kháng đầu ra (Output Reactor – tùy chọn): Giảm nhiễu điện từ (EMI) và bảo vệ động cơ.
3. Các Tính Năng Chính Của Biến Tần INVT GD270-280-4
- Điều khiển véc-tơ không cảm biến (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Chế độ điều khiển V/F: Phù hợp với các ứng dụng tải nhẹ và không yêu cầu độ chính xác cao về tốc độ.
- Khả năng chịu quá tải cao: Đảm bảo biến tần hoạt động ổn định ngay cả trong điều kiện tải nặng hoặc thay đổi tải đột ngột.
- Chức năng tự động điều chỉnh (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất và đơn giản hóa quá trình cài đặt.
- Tích hợp bộ lọc EMC (tùy chọn): Giảm nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, và các sự cố khác.
- Hỗ trợ nhiều giao thức truyền thông: Dễ dàng tích hợp vào hệ thống điều khiển và giám sát trung tâm.
- Giao diện người dùng thân thiện: Màn hình LCD hiển thị rõ ràng các thông số, bàn phím dễ sử dụng.
- Tuổi thọ cao: Thiết kế chắc chắn, linh kiện chất lượng cao, đảm bảo độ bền và độ tin cậy.
- Tiết kiệm năng lượng: Theo nghiên cứu của Viện Năng lượng Việt Nam, sử dụng biến tần có thể tiết kiệm đến 30% điện năng tiêu thụ so với các phương pháp điều khiển truyền thống.
4. Hướng Dẫn Kết Nối Biến Tần INVT GD270-280-4 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (Windows 7 trở lên).
- Phần mềm giám sát và cấu hình biến tần INVT (tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối (USB, RS485, Ethernet – tùy thuộc vào model và phương thức kết nối).
- Biến tần INVT GD270-280-4.
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến biến tần.
- Đảm bảo kết nối chắc chắn và đúng cổng.
Cấu hình kết nối trên phần mềm:
- Mở phần mềm.
- Chọn loại biến tần (GD270).
- Chọn cổng kết nối (COM port, IP address).
- Thiết lập tốc độ truyền (baud rate).
- Nhấn nút “Connect” để kết nối.
Giám sát và cấu hình:
- Sau khi kết nối thành công, bạn có thể giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số,…) trên giao diện phần mềm.
- Bạn cũng có thể thay đổi các thông số cài đặt, tải lên/tải xuống chương trình, và thực hiện các chức năng khác.
5. Cách Lập Trình Biến Tần INVT GD270-280-4
Truy cập chế độ lập trình:
- Sử dụng bàn phím trên biến tần hoặc phần mềm kết nối để vào chế độ lập trình.
- Nhập mật khẩu (nếu có).
Cài đặt các thông số cơ bản:
- P0.01 (Chế độ điều khiển): Chọn chế độ điều khiển phù hợp (V/F, SVC, FVC).
- P0.03 (Nguồn lệnh chạy): Chọn nguồn lệnh chạy (bàn phím, terminal, truyền thông).
- P0.04 (Nguồn tần số): Chọn nguồn tần số (bàn phím, potentiometer, analog input, truyền thông).
- P1.00 – P1.05 (Thời gian tăng/giảm tốc): Thiết lập thời gian tăng tốc và giảm tốc.
- P2.00 – P2.05 (Thông số động cơ): Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức).
- P3.00 – P3.15 (Giới hạn dòng điện, điện áp, tần số): Thiết lập các giới hạn để bảo vệ biến tần và động cơ.
- Ví dụ: Đặt P0.01 = 1 (chế độ V/F), P0.03=0 ( Bàn phím), P1.01 = 5s (Thời gian tăng tốc), P1.03= 10s (Thời gian giảm tốc)
Cài đặt các thông số nâng cao (tùy chọn):
- Điều khiển đa cấp tốc độ.
- Điều khiển PID.
- Điều khiển vòng kín (sử dụng encoder).
- Chức năng bảo vệ.
- Và nhiều chức năng khác.
- Ví dụ: Cài đặt điều khiển đa cấp tốc độ, cho phép biến tần chạy ở 3 tốc độ khác nhau.
Lưu và thoát:
- Sau khi hoàn tất cài đặt, lưu các thay đổi.
- Thoát khỏi chế độ lập trình.
Chạy thử:
Cấp nguồn và kiểm tra hoạt động
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD270-280-4
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Kiểm tra tải, tăng thời gian giảm tốc, kiểm tra thông số động cơ. |
| OC3 | Quá dòng khi tốc độ không đổi | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra kết nối. |
| OV1 | Quá áp khi tăng tốc | Kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| OV2 | Quá áp khi giảm tốc | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OV3 | Quá áp khi tốc độ không đổi | Kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| LU | Điện áp thấp | Kiểm tra điện áp lưới, kiểm tra kết nối. |
| OL1 | Quá tải động cơ | Giảm tải, kiểm tra thông số động cơ. |
| OL2 | Quá tải biến tần | Giảm tải, kiểm tra thông số động cơ, kiểm tra nhiệt độ biến tần. |
| EF | Lỗi giao tiếp | Kiểm tra kết nối truyền thông, kiểm tra cài đặt truyền thông. |
