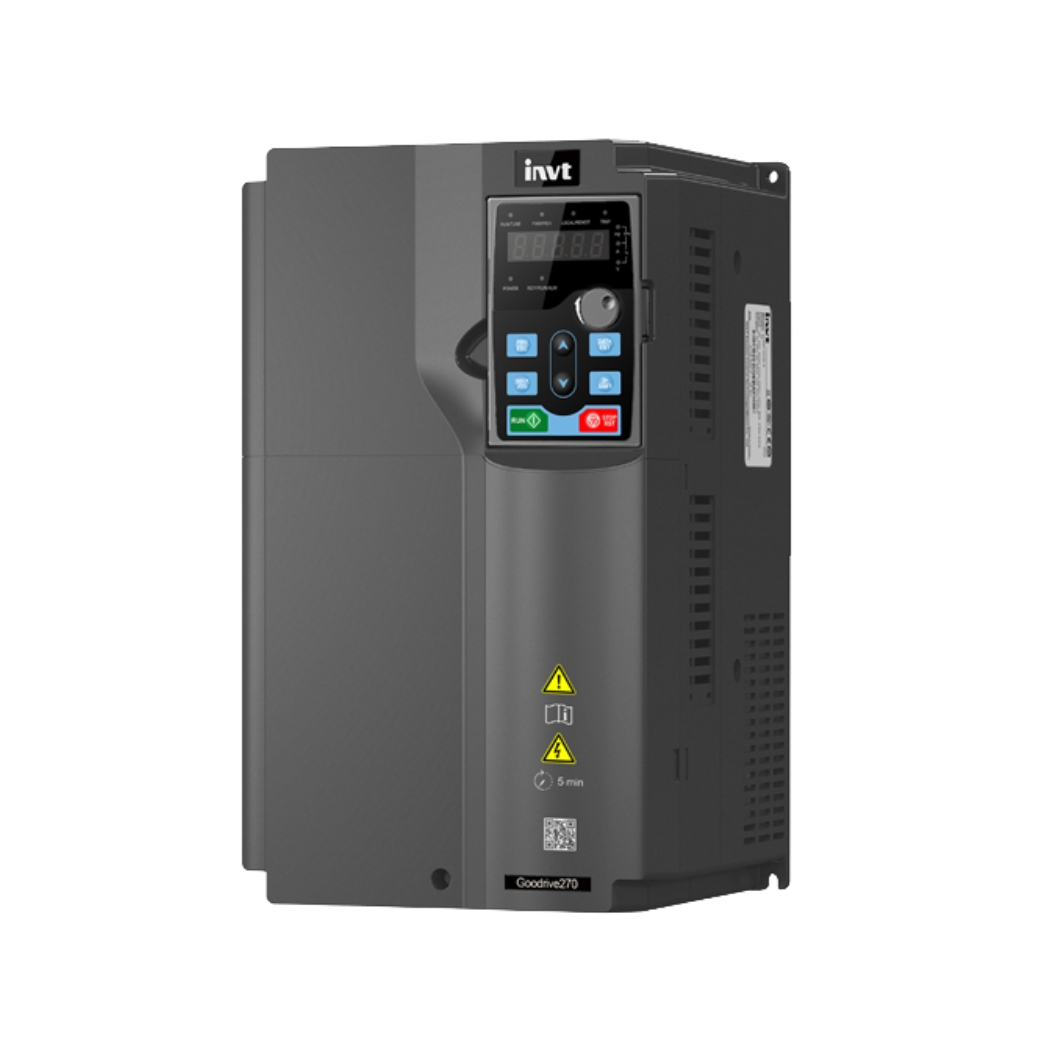

GD270-055-4 Biến tần INVT 3AC 380V 55kW, dòng sản phẩm chủ lực trong thế hệ biến tần hiệu suất cao, mang đến giải pháp điều khiển động cơ tối ưu, tiết kiệm năng lượng và nâng cao năng suất cho hệ thống của bạn.
Với thiết kế tiên tiến và tính năng vượt trội, bộ điều khiển tốc độ động cơ này từ thanhthienphu.vn không chỉ là một thiết bị, mà còn là chìa khóa để doanh nghiệp bứt phá, kiến tạo tương lai bền vững trong kỷ nguyên tự động hóa.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Đặc tính | Chi tiết |
|---|---|
| Tên sản phẩm | GD270-055-4 Biến tần INVT 3AC 380V 55kW |
| Hãng sản xuất | INVT (Shenzhen INVT Electric Co., Ltd.) |
| Dòng sản phẩm | GD270 – Dòng biến tần đa năng, hiệu suất cao, chuyên dụng cho các ứng dụng tải nặng. |
| Điện áp đầu vào | 3 pha 380V (-15% đến +10%) |
| Công suất | 55kW (75HP) – Phù hợp cho các động cơ có công suất tương đương hoặc nhỏ hơn. |
| Dải tần số đầu ra | 0-400Hz (Có thể tùy chỉnh lên đến 600Hz cho một số ứng dụng đặc biệt) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây – Đảm bảo hoạt động ổn định và an toàn ngay cả khi có sự cố quá tải đột ngột. |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) – Linh hoạt đáp ứng mọi yêu cầu điều khiển từ đơn giản đến phức tạp. |
| Cấp bảo vệ | IP20 (Có thể tùy chọn IP54 cho môi trường khắc nghiệt) |
| Nhiệt độ hoạt động | -10°C đến 50°C (Có thể mở rộng đến 60°C với điều kiện giảm công suất) |
| Giao tiếp truyền thông | Modbus RTU, CANopen (Tùy chọn) – Dễ dàng tích hợp vào hệ thống điều khiển trung tâm. |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy nghiền, máy trộn, máy công cụ, và nhiều ứng dụng công nghiệp khác. |
| Tiêu chuẩn chất lượng | CE, UL, RoHS, TUV – Đảm bảo an toàn và chất lượng theo tiêu chuẩn quốc tế. |
| Kích thước | 560 x 380 x 280 mm |
| Trọng lượng | Khoảng 65 kg |
| Bảo hành | 24 tháng |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm
Biến tần GD270-055-4 được thiết kế với triết lý “bền bỉ – mạnh mẽ – thông minh”. Mỗi chi tiết, linh kiện đều được lựa chọn kỹ lưỡng và bố trí khoa học, tạo nên một tổng thể hoàn hảo:
- Khối công suất (Power Module): Sử dụng IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất từ các nhà cung cấp hàng đầu như Infineon (Đức), Mitsubishi (Nhật Bản), đảm bảo hiệu suất chuyển đổi cao, tổn hao thấp, hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Khối điều khiển (Control Module): Bộ vi xử lý trung tâm (CPU) 32-bit tốc độ cao, tích hợp các thuật toán điều khiển tiên tiến như V/F, SVC, FVC, giúp điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng mọi yêu cầu khắt khe của ứng dụng.
- Khối giao tiếp (Communication Module): Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, CANopen (tùy chọn), cho phép kết nối dễ dàng với các hệ thống điều khiển trung tâm (PLC, HMI, SCADA), giúp giám sát và điều khiển từ xa một cách thuận tiện.
- Khối bảo vệ (Protection Module): Tích hợp đầy đủ các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, lệch pha, đảm bảo an toàn tuyệt đối cho biến tần và động cơ trong mọi tình huống.
- Quạt tản nhiệt (Cooling Fan): Hệ thống quạt tản nhiệt hiệu suất cao, được điều khiển thông minh theo nhiệt độ, giúp biến tần luôn hoạt động ở nhiệt độ tối ưu, kéo dài tuổi thọ linh kiện.
- Vỏ máy (Enclosure): Thiết kế chắc chắn, đạt tiêu chuẩn IP20 (tùy chọn IP54), bảo vệ biến tần khỏi bụi bẩn, hơi ẩm và các tác động từ môi trường bên ngoài.
- Màn hình hiển thị và bàn phím (Display and Keypad): Màn hình LCD hiển thị rõ ràng các thông số hoạt động, trạng thái lỗi, cùng với bàn phím trực quan, dễ sử dụng, giúp người dùng dễ dàng cài đặt, vận hành và giám sát biến tần.
3. Các Tính Năng Chính Của Sản Phẩm
- Điều khiển đa chế độ: V/F, SVC, FVC – Linh hoạt đáp ứng mọi yêu cầu điều khiển, từ đơn giản đến phức tạp.
- Khả năng quá tải vượt trội: 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây – Đảm bảo hệ thống vận hành ổn định và an toàn ngay cả khi có sự cố quá tải đột ngột.
- Tích hợp bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác trong hệ thống.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, lệch pha, đảm bảo an toàn tuyệt đối cho biến tần và động cơ.
- Tích hợp bộ hãm động năng (Braking Unit): Giúp dừng động cơ nhanh chóng và an toàn trong các ứng dụng yêu cầu dừng khẩn cấp hoặc có quán tính lớn. (Tùy chọn)
- Chức năng PID (Proportional-Integral-Derivative): Tích hợp bộ điều khiển PID, giúp duy trì ổn định các thông số quá trình như áp suất, lưu lượng, nhiệt độ,…
- Chức năng PLC (Programmable Logic Controller) đơn giản: Cho phép người dùng lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
- Giao tiếp truyền thông: Hỗ trợ Modbus RTU, CANopen (tùy chọn), dễ dàng kết nối với các hệ thống điều khiển trung tâm.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa thuật toán điều khiển, giảm thiểu tổn hao năng lượng, giúp tiết kiệm điện năng tiêu thụ.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Để kết nối biến tần GD270-055-4 với phần mềm INVT Workshop, bạn cần chuẩn bị:
- Cáp lập trình: Cáp USB-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp của biến tần và máy tính).
- Phần mềm INVT Workshop: Tải về miễn phí từ trang web chính thức của INVT hoặc từ thanhthienphu.vn.
- Máy tính: Chạy hệ điều hành Windows.
Các bước kết nối:
Kết nối phần cứng:
- Tắt nguồn biến tần.
- Kết nối cáp lập trình giữa cổng giao tiếp của biến tần (thường là cổng RS485 hoặc Ethernet) và cổng USB hoặc Ethernet của máy tính.
- Bật nguồn biến tần.
Cài đặt phần mềm INVT Workshop:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối phần mềm với biến tần:
- Mở phần mềm INVT Workshop.
- Chọn loại biến tần (GD270).
- Chọn cổng giao tiếp (COM port hoặc địa chỉ IP).
- Chọn tốc độ truyền (baud rate).
- Nhấn nút “Connect”.
Sau khi kết nối thành công, bạn có thể:
- Đọc và ghi các thông số cài đặt.
- Giám sát các thông số hoạt động.
- Chẩn đoán lỗi.
- Cập nhật firmware.
- Lập trình PLC đơn giản.
5. Cách Lập Trình Sản Phẩm
Việc lập trình biến tần GD270-055-4 có thể được thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần hoặc thông qua phần mềm INVT Workshop.
Lập trình qua bàn phím:
- Sử dụng các phím điều hướng để di chuyển qua các menu và nhóm thông số.
- Sử dụng các phím chức năng để thay đổi giá trị thông số.
- Tham khảo tài liệu hướng dẫn sử dụng chi tiết của biến tần để biết ý nghĩa và cách cài đặt từng thông số.
Lập trình qua phần mềm INVT Workshop:
- Kết nối biến tần với máy tính như hướng dẫn ở trên.
- Sử dụng giao diện đồ họa trực quan của phần mềm để thay đổi các thông số cài đặt.
- Phần mềm cung cấp các công cụ hỗ trợ như biểu đồ, đồ thị, giúp bạn dễ dàng theo dõi và phân tích các thông số hoạt động.
Một số thông số cơ bản cần cài đặt:
- Chế độ điều khiển: Chọn chế độ điều khiển phù hợp (V/F, SVC, FVC).
- Tần số đầu ra: Cài đặt tần số đầu ra tối đa và tối thiểu.
- Thời gian tăng/giảm tốc: Cài đặt thời gian tăng tốc và giảm tốc của động cơ.
- Dòng điện định mức: Cài đặt dòng điện định mức của động cơ.
- Các thông số bảo vệ: Cài đặt các thông số bảo vệ quá dòng, quá áp, quá nhiệt,…
6. Khắc Phục Một Số Lỗi Thường Gặp
Trong quá trình sử dụng, biến tần có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số cài đặt, kiểm tra kết nối dây. |
| OV | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số cài đặt. |
| OL | Quá tải | Kiểm tra tải, kiểm tra động cơ. |
| OH | Quá nhiệt | Kiểm tra quạt tản nhiệt, kiểm tra nhiệt độ môi trường, kiểm tra thông gió. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra các thiết bị ngoại vi kết nối với biến tần (công tắc hành trình, cảm biến,…). |
| CE | Lỗi giao tiếp (Communication Error) | Kiểm tra cáp kết nối, kiểm tra cài đặt giao tiếp. |
| LF | Mất pha đầu vào (Input Phase Loss) | Kiểm tra nguồn điện, kiểm tra cầu chì. |
| LCF | Mất pha đầu ra (Output Phase Loss) | Kiểm tra kết nối dây giữa biến tần và động cơ. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đã sẵn sàng đầu tư cho hệ thống sản xuất, nâng cao hiệu quả và tiết kiệm chi phí, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao bạn nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT GD270-055-4 chính hãng, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng, đặc biệt là các kỹ sư, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, nhiệt tình, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
- Bảo hành uy tín: Bảo hành chính hãng 18 tháng, hỗ trợ kỹ thuật trọn đời.
- Giao hàng nhanh chóng: Giao hàng toàn quốc, nhanh chóng, an toàn.
Thanhthienphu.vn không chỉ cung cấp sản phẩm, mà còn mang đến giải pháp toàn diện, giúp bạn tối ưu hóa hệ thống sản xuất, nâng cao hiệu quả và tiết kiệm chi phí. Hãy để chúng tôi đồng hành cùng bạn trên con đường chinh phục thành công!
