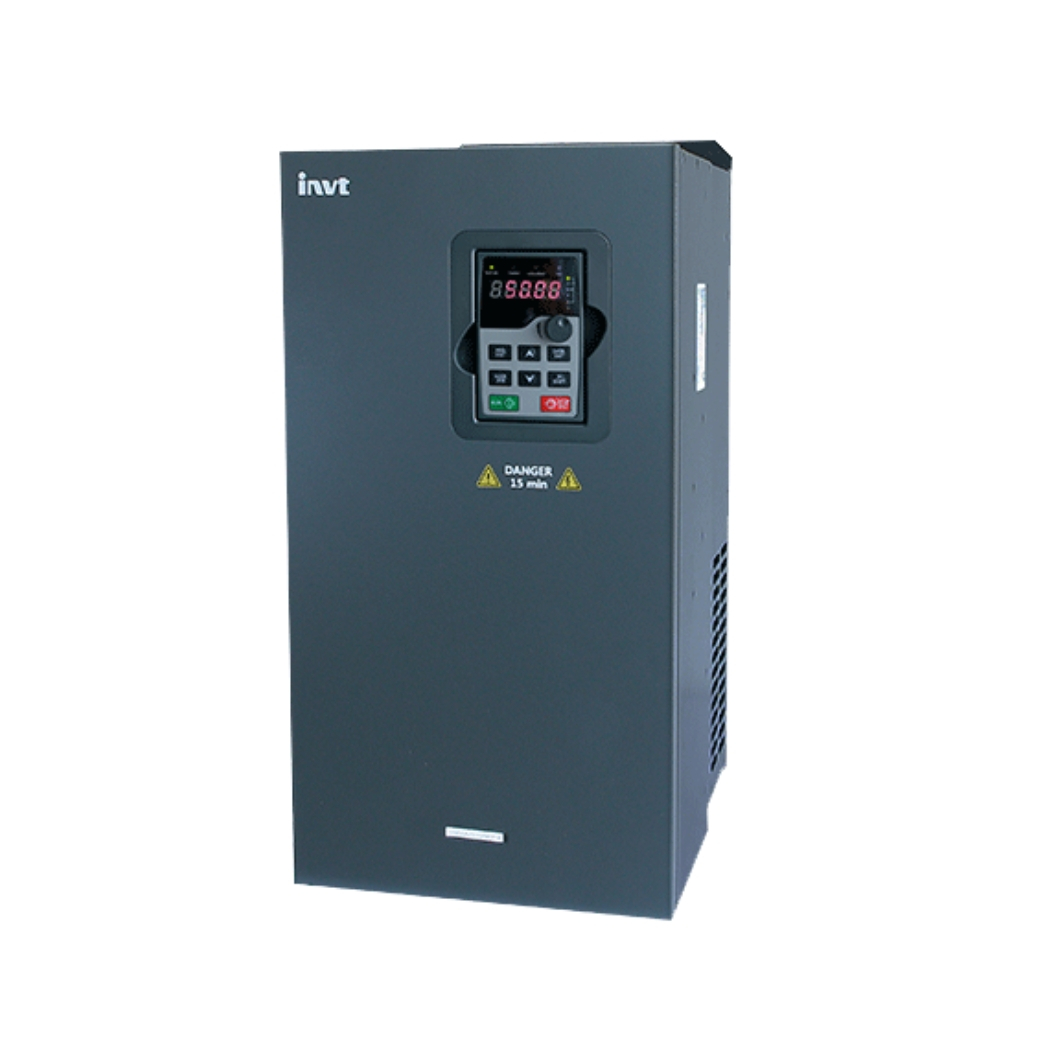

GD200A-045G-2 – Biến tần INVT GD200A 3 pha 220V 45kW

Download tài liệu Biến tần INVT GD200A

➢ INVERTER GD200A Catalogue

GD200A-045G-2 Biến tần INVT 3P 220VAC 45kW là giải pháp truyền động tối ưu cho hệ thống điện công nghiệp của bạn, mang lại hiệu suất vượt trội và khả năng kiểm soát chính xác.

thanhthienphu.vn tự hào cung cấp sản phẩm chất lượng cao này, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm năng lực sản xuất, tiết kiệm chi phí và hướng tới sự phát triển bền vững.

1. Cấu tạo sản phẩm

Biến tần GD200A-045G-2 được thiết kế với cấu trúc tối ưu, bao gồm các thành phần chính sau:

• Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
• Bộ điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với người dùng.
• Mạch công suất (Power Circuit): Bao gồm các linh kiện bán dẫn công suất (IGBT) để thực hiện chuyển mạch và điều khiển dòng điện.
• Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha,…
• Hệ thống làm mát (Cooling System): Tản nhiệt cho các linh kiện công suất, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
• Giao diện người dùng (User Interface): Màn hình hiển thị, bàn phím và các cổng kết nối, cho phép người dùng cài đặt, vận hành và giám sát biến tần.

2. Các tính năng chính của sản phẩm

• Hiệu suất cao: Sử dụng công nghệ điều khiển vector không cảm biến (Sensorless Vector Control – SVC) và điều khiển vector vòng kín (Closed-loop Vector Control – VC), GD200A-045G-2 cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ, giúp tối ưu hóa hiệu suất hoạt động và tiết kiệm năng lượng.
• Độ tin cậy cao: Được chế tạo từ các linh kiện chất lượng cao và trải qua quy trình kiểm tra nghiêm ngặt, GD200A-045G-2 đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Khả năng chịu quá tải lớn: Cho phép quá tải 150% trong 60 giây, 180% trong 10 giây và 200% trong 2 giây, đáp ứng các yêu cầu khởi động và vận hành tải nặng.
• Dải tần số đầu ra rộng: Từ 0 đến 400Hz, phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
• Chế độ điều khiển đa dạng: Hỗ trợ cả chế độ điều khiển V/F, SVC và VC, mang lại sự linh hoạt trong lựa chọn phương pháp điều khiển phù hợp với từng ứng dụng cụ thể.
• Tích hợp chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch,… đảm bảo an toàn cho biến tần và động cơ.
• Giao tiếp truyền thông Modbus RTU (RS485): Cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA, HMI), dễ dàng tích hợp vào hệ thống tự động hóa.
• Thiết kế thân thiện với người dùng: Màn hình hiển thị rõ ràng, giao diện trực quan, dễ dàng cài đặt và vận hành.
• Tiết Kiệm Năng Lượng Vượt Trội: INVT, là một trong những công ty hàng đầu thế giới về công nghệ biến tần và tự động hóa, luôn cam kết mang đến các giải pháp tiết kiệm năng lượng và thân thiện với môi trường.

3. Hướng dẫn kết nối sản phẩm với phần mềm

Để kết nối biến tần GD200A-045G-2 với phần mềm, bạn cần chuẩn bị

1. Cáp kết nối: Cáp RS485 (cáp xoắn đôi chống nhiễu) để kết nối biến tần với máy tính.
2. Bộ chuyển đổi: USB sang RS485 (nếu máy tính không có cổng COM).
3. Phần mềm: Tải phần mềm INVT Workshop từ trang web chính thức của INVT hoặc từ trang web của thanhthienphu.vn.
4. Máy tính: Đảm bảo bạn có quyền quản trị viên.

Các bước thực hiện

Kết nối phần cứng:

• Kết nối cáp RS485 vào cổng COM trên biến tần (chân A và B).
• Kết nối đầu còn lại của cáp RS485 vào bộ chuyển đổi USB sang RS485.
• Cắm bộ chuyển đổi vào cổng USB của máy tính.

Cài đặt phần mềm:

• Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
• Sau khi cài đặt xong, khởi động phần mềm.

Thiết lập kết nối:

• Trong phần mềm INVT Workshop, chọn “Communication Settings”.
• Chọn cổng COM tương ứng với bộ chuyển đổi USB sang RS485.
• Chọn tốc độ baud (thường là 9600 hoặc 19200).
• Chọn địa chỉ biến tần (mặc định là 1).
• Nhấn “Connect” để thiết lập kết nối.

Nếu kết nối thành công, bạn có thể sử dụng phần mềm để:*

• Giám sát các thông số hoạt động của biến tần (tần số, dòng điện, điện áp,…).
• Thay đổi các thông số cài đặt (tần số, thời gian tăng/giảm tốc,…).
• Chẩn đoán lỗi và khắc phục sự cố.
• Sao lưu và phục hồi cấu hình.

4. Cách lập trình sản phẩm

Biến tần GD200A-045G-2 cung cấp nhiều phương pháp lập trình khác nhau, bao gồm:

Lập trình bằng bàn phím:

• Sử dụng các nút trên bàn phím để truy cập vào các menu và thay đổi các thông số.
• Phương pháp này đơn giản và phù hợp cho các ứng dụng cơ bản.

Lập trình bằng phần mềm INVT Workshop:

• Kết nối biến tần với máy tính và sử dụng phần mềm để lập trình.
• Phương pháp này cung cấp giao diện trực quan và nhiều tính năng nâng cao, phù hợp cho các ứng dụng phức tạp.

Lập trình bằng PLC:

• Kết nối biến tần với PLC thông qua truyền thông Modbus RTU.
• Sử dụng ngôn ngữ lập trình PLC để điều khiển biến tần.
• Phương pháp này phù hợp cho các hệ thống tự động hóa lớn.

Dưới đây là ví dụ về cách lập trình một số thông số cơ bản bằng bàn phím:*

Thay đổi tần số:

• Nhấn nút “PRG/ESC” để vào chế độ lập trình.
• Sử dụng các nút mũi tên lên/xuống để chọn nhóm thông số “F0” (Function Code).
• Nhấn nút “DATA/ENT” để vào nhóm thông số “F0”.
• Sử dụng các nút mũi tên lên/xuống để chọn thông số “F0.01” (Frequency Command Source).
• Nhấn nút “DATA/ENT” để thay đổi giá trị.
• Sử dụng các nút mũi tên lên/xuống để chọn nguồn tần số (ví dụ: 0 cho tần số đặt trước, 1 cho tần số từ bàn phím).
• Nhấn nút “DATA/ENT” để xác nhận.
• Nhấn nút “PRG/ESC” để thoát.

Thay đổi thời gian tăng/giảm tốc:

• Làm tương tự như trên để vào nhóm thông số “F1” (Motor Parameters).
• Chọn thông số “F1.15” (Acceleration Time 1) và “F1.16” (Deceleration Time 1).
• Thay đổi giá trị và xác nhận.

Lưu ý:

• Trước khi lập trình, hãy đọc kỹ hướng dẫn sử dụng của biến tần.
• Luôn sao lưu cấu hình trước khi thay đổi các thông số quan trọng.
• Nếu bạn không chắc chắn về cách lập trình, hãy liên hệ với thanhthienphu.vn để được hỗ trợ.

5. Khắc phục một số lỗi thường gặp

Dưới đây là một số lỗi thường gặp và cách khắc phục:

6. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng nâng cấp hệ thống truyền động của mình với biến tần GD200A-045G-2? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm chính hãng INVT, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn, lắp đặt, vận hành và bảo trì sản phẩm.
• Hỗ trợ kỹ thuật 24/7: thanhthienphu.vn cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, đảm bảo giải quyết mọi vấn đề của khách hàng một cách nhanh chóng và hiệu quả.
• Chế độ bảo hành uy tín: Sản phẩm được bảo hành chính hãng 18 tháng, giúp khách hàng hoàn toàn yên tâm về chất lượng và độ bền của sản phẩm.
• Giao hàng nhanh chóng: thanhthienphu.vn giao hàng trên toàn quốc, đảm bảo sản phẩm đến tay khách hàng trong thời gian sớm nhất.
• Tư Vấn Tận Tâm: Đội ngũ nhân viên tư vấn của thanhthienphu.vn không chỉ am hiểu về kỹ thuật mà còn có khả năng lắng nghe và thấu hiểu nhu cầu của khách hàng, từ đó đưa ra những giải pháp phù hợp nhất.
• Giải Pháp Tối Ưu: thanhthienphu.vn không chỉ cung cấp sản phẩm mà còn cung cấp giải pháp tổng thể, giúp khách hàng tối ưu hóa hiệu quả hoạt động và tiết kiệm chi phí.
• Đồng Hành Cùng Phát Triển: thanhthienphu.vn luôn coi khách hàng là đối tác, sẵn sàng đồng hành cùng khách hàng trên con đường phát triển bền vững.
• Chính Sách Hậu Mãi Chu Đáo: thanhthienphu.vn cam kết mang đến cho khách hàng dịch vụ hậu mãi tốt nhất, bao gồm bảo trì, bảo dưỡng, sửa chữa và cung cấp phụ tùng thay thế chính hãng.

Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để sở hữu biến tần GD200A-045G-2 và trải nghiệm sự khác biệt!
