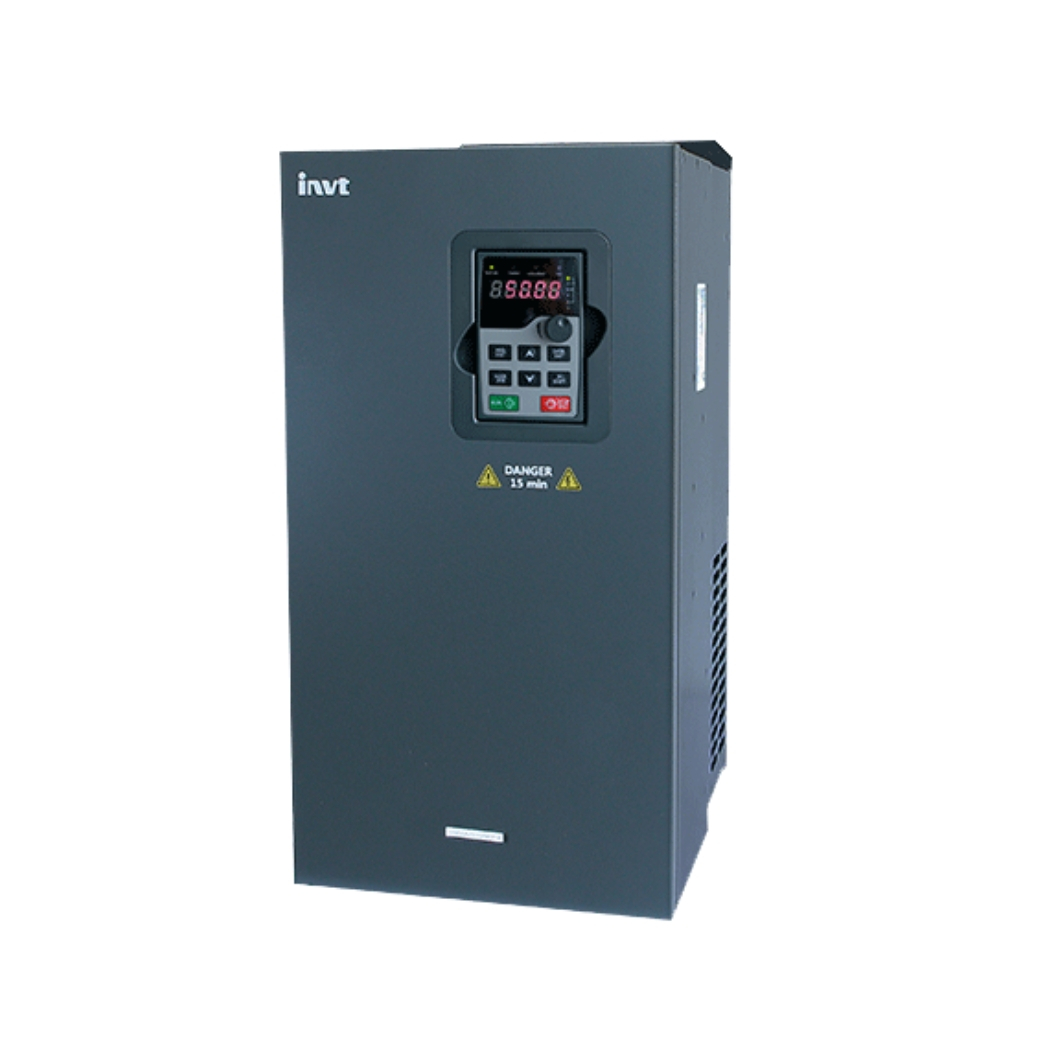

GD200A-045G/055P-4 Biến tần INVT 3P 380VAC 45/55kW là giải pháp truyền động tối ưu, mang lại hiệu suất vượt trội và khả năng kiểm soát chính xác cho các ứng dụng công nghiệp đòi hỏi khắt khe.
Thanhthienphu.vn tự hào cung cấp bộ điều khiển động cơ này, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hệ thống sản xuất, tiết kiệm năng lượng và gia tăng lợi nhuận.

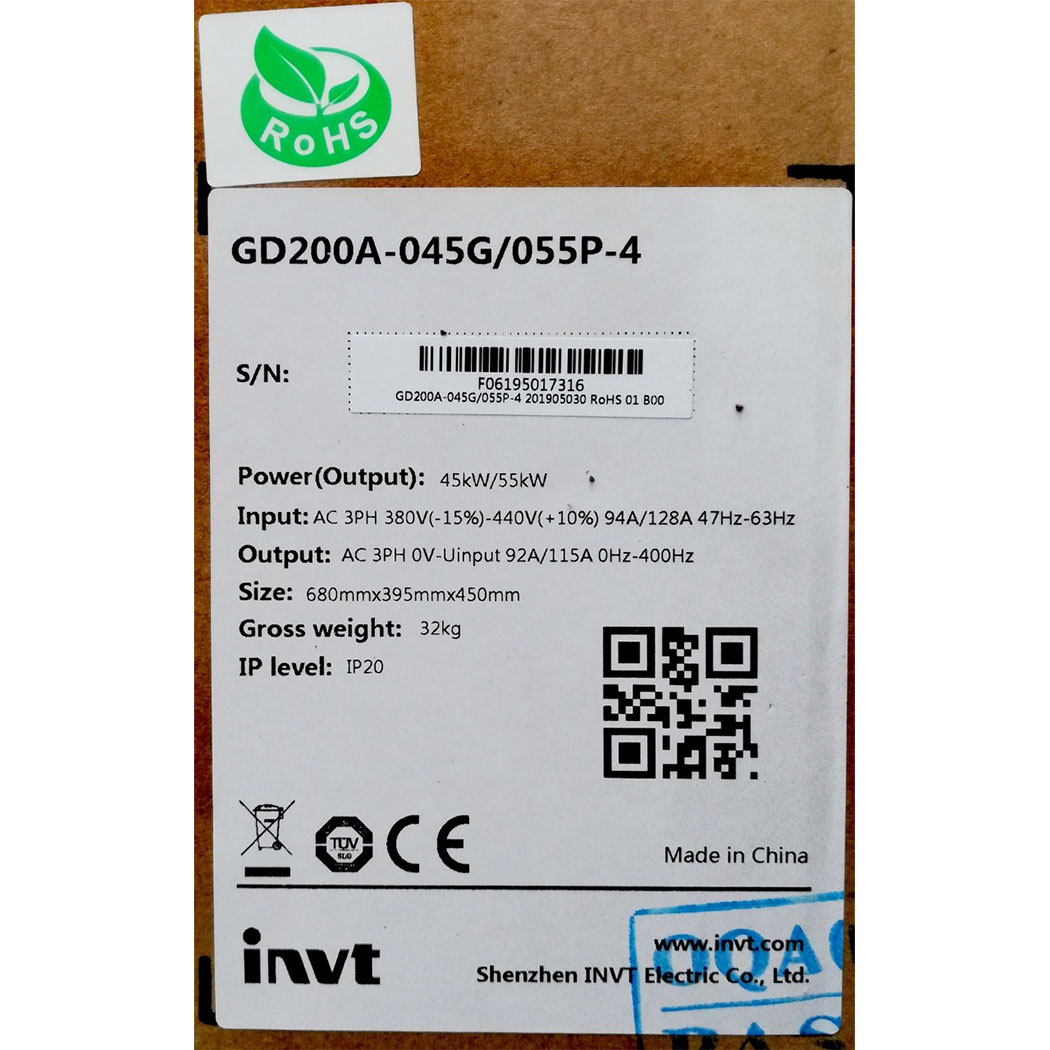

1. Thông Tin Chi Tiết Về Sản Phẩm GD200A-045G/055P-4 Biến Tần INVT 3P 380VAC 45/55kW
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Model | GD200A-045G/055P-4 |
| Hãng sản xuất | INVT |
| Loại biến tần | Biến tần đa năng, điều khiển vector vòng hở/kín, điều khiển V/F |
| Điện áp đầu vào | 3 pha 380VAC ± 15% |
| Điện áp đầu ra | 3 pha 0-380VAC |
| Công suất | 45kW (tải nặng) / 55kW (tải bơm, quạt) |
| Dải tần số đầu ra | 0.00 – 400.0 Hz |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | Điều khiển V/F, điều khiển vector vòng hở (SVC), điều khiển vector vòng kín (FVC) |
| Độ chính xác điều khiển | ±0.5% tốc độ định mức (SVC), ±0.02% tốc độ định mức (FVC) |
| Moment khởi động | 180% moment định mức ở 0.25Hz (SVC), 200% moment định mức ở 0Hz (FVC) |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (RxCxS) | 290 x 520 x 285 mm |
| Trọng lượng | Khoảng 28 kg |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy đùn, máy trộn, máy nghiền, cầu trục, thang máy… |
| Tiêu chuẩn | CE, RoHS |
| Bảo hành | 24 tháng |
| Giá tham khảo | Liên hệ |
2. Cấu Tạo Sản Phẩm GD200A-045G/055P-4
Biến tần INVT GD200A-045G/055P-4 được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
Khối công suất (Power Module):
- IGBT (Insulated Gate Bipolar Transistor): Sử dụng công nghệ IGBT tiên tiến của các hãng hàng đầu như Infineon, Fuji Electric, Mitsubishi Electric, đảm bảo hiệu suất chuyển đổi cao, tổn thất điện năng thấp và khả năng chịu tải lớn.
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC.
- Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng DC, giúp ổn định điện áp và cung cấp năng lượng cho bộ nghịch lưu.
- Bộ nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC đầu ra với tần số và điện áp có thể điều chỉnh được.
Khối điều khiển (Control Module):
- Bộ vi xử lý (Microprocessor): Sử dụng bộ vi xử lý hiệu suất cao, đảm bảo khả năng xử lý tín hiệu nhanh chóng và chính xác.
- Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.
- Mạch tạo xung (PWM Generator): Tạo ra các xung điều khiển IGBT, điều chỉnh tần số và điện áp đầu ra.
- Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch.
Mạch giao tiếp (Communication Interface):
- Cổng RS485: Hỗ trợ giao thức truyền thông Modbus RTU, cho phép kết nối biến tần với hệ thống điều khiển trung tâm, PLC, HMI, máy tính.
- Bàn phím và màn hình hiển thị (Keypad and Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
Hệ thống làm mát (Cooling System):
- Quạt tản nhiệt (Cooling Fan): Sử dụng quạt có lưu lượng gió lớn, độ ồn thấp, giúp giải nhiệt hiệu quả cho các linh kiện công suất.
- Tấm tản nhiệt (Heatsink): Được làm bằng nhôm, có diện tích bề mặt lớn, giúp tăng khả năng tản nhiệt.
Các cổng kết nối (Connection Terminals):
- Cổng kết nối nguồn đầu vào (Input Power Terminals): Kết nối với nguồn điện 3 pha 380VAC.
- Cổng kết nối động cơ (Motor Terminals): Kết nối với động cơ 3 pha.
- Cổng kết nối tín hiệu điều khiển (Control Signal Terminals): Kết nối với các tín hiệu điều khiển bên ngoài như công tắc, cảm biến, nút nhấn.
- Cổng kết nối điện trở hãm (Braking Resistor Terminals): Kết nối với điện trở hãm (tùy chọn), giúp tiêu tán năng lượng khi động cơ giảm tốc nhanh.
3. Các Tính Năng Chính Của GD200A-045G/055P-4
- Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/F, vector vòng hở (SVC) và vector vòng kín (FVC), đáp ứng linh hoạt các yêu cầu điều khiển khác nhau.
- Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
- Chức năng tiết kiệm năng lượng (Energy Saving): Tự động điều chỉnh điện áp đầu ra để giảm thiểu tổn thất điện năng, đặc biệt hiệu quả cho các ứng dụng bơm, quạt.
- Bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn và độ tin cậy cao.
- Chức năng PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ.
- Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
- Hỗ trợ nhiều loại encoder: Tương thích với nhiều loại encoder khác nhau như encoder incremental, encoder absolute, resolver, đáp ứng các ứng dụng điều khiển vị trí chính xác.
- Chức năng điều khiển đa tốc độ (Multi-step Speed): Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành đa dạng.
- Chế độ điều khiển lực căng(Torque control): Đảm bảo lực căng không đổi và ổn định
- Chức năng hãm động năng (Dynamic Braking): Sử dụng điện trở hãm (tùy chọn) để giảm tốc nhanh và dừng động cơ khẩn cấp.
- Truyền thông Modbus RTU: Hỗ trợ giao thức truyền thông Modbus RTU, cho phép kết nối biến tần với hệ thống điều khiển trung tâm, PLC, HMI, máy tính.
4. Hướng Dẫn Kết Nối GD200A-045G/055P-4 Với Phần Mềm
Chuẩn bị:
- Biến tần INVT GD200A-045G/055P-4.
- Máy tính có cổng USB hoặc cổng RS232/RS485.
- Cáp chuyển đổi USB sang RS485 (nếu sử dụng cổng USB).
- Phần mềm giám sát và cấu hình biến tần INVT (có thể tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Tài liệu hướng dẫn sử dụng của biến tần và phần mềm.
Cài đặt phần mềm:
- Giải nén file cài đặt phần mềm.
- Chạy file setup.exe và làm theo hướng dẫn trên màn hình để cài đặt phần mềm.
- Cài đặt driver cho cáp chuyển đổi USB sang RS485 (nếu cần).
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp RS485 từ cổng RS485 trên biến tần đến cổng RS485 trên máy tính (hoặc cổng USB thông qua cáp chuyển đổi).
- Cấp nguồn điện cho biến tần.
Thiết lập kết nối trong phần mềm:
- Mở phần mềm giám sát và cấu hình biến tần.
- Chọn loại biến tần là GD200A.
- Chọn cổng COM tương ứng với cổng RS485 (hoặc cổng USB) mà bạn đã kết nối.
- Thiết lập tốc độ baud (thường là 9600 hoặc 19200).
- Thiết lập địa chỉ Modbus của biến tần (địa chỉ mặc định thường là 1).
- Nhấn nút “Connect” để thiết lập kết nối.
Giám sát và cấu hình:
- Sau khi kết nối thành công, bạn có thể giám sát các thông số hoạt động của biến tần như tần số, điện áp, dòng điện, tốc độ, trạng thái lỗi…
- Bạn cũng có thể thay đổi các thông số cài đặt, tải lên/tải xuống chương trình điều khiển, và thực hiện các chức năng khác thông qua phần mềm.
Kiểm tra và sửa lỗi
Ví dụ: Để thay đổi tần số đầu ra của biến tần, bạn có thể vào mục “Parameter Setting”, tìm đến thông số “Output Frequency” và nhập giá trị tần số mong muốn.
5. Cách Lập Trình GD200A-045G/055P-4
Biến tần INVT GD200A-045G/055P-4 có thể được lập trình thông qua bàn phím tích hợp hoặc phần mềm trên máy tính.
A. Lập trình bằng bàn phím:
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG/ESC” để vào chế độ lập trình.
- Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm thông số cần thay đổi.
- Nhấn nút “DATA/ENT” để vào nhóm thông số.
Thay đổi thông số:
- Sử dụng các nút “▲” và “▼” để di chuyển đến thông số cần thay đổi.
- Nhấn nút “DATA/ENT” để vào chế độ chỉnh sửa thông số.
- Sử dụng các nút “◄” và “►” để di chuyển con trỏ và các nút “▲” và “▼” để thay đổi giá trị.
- Nhấn nút “DATA/ENT” để lưu thay đổi.
Thoát khỏi chế độ lập trình:
Nhấn nút “PRG/ESC” để quay lại màn hình hiển thị chính.
B. Lập trình bằng phần mềm:
(Xem hướng dẫn kết nối với phần mềm ở trên)
Ví dụ: Để cài đặt thời gian tăng tốc và giảm tốc:
Thời gian tăng tốc (Acceleration Time):
- Vào nhóm thông số “F0” (Function Code).
- Tìm đến thông số “F0.03” (Acceleration Time 1).
- Nhập giá trị thời gian tăng tốc mong muốn (đơn vị: giây).
Thời gian giảm tốc (Deceleration Time):
- Vào nhóm thông số “F0” (Function Code).
- Tìm đến thông số “F0.04” (Deceleration Time 1).
- Nhập giá trị thời gian giảm tốc mong muốn (đơn vị: giây).
Lưu ý:
- Trước khi thay đổi bất kỳ thông số nào, hãy tham khảo kỹ tài liệu hướng dẫn sử dụng của biến tần.
- Sao lưu các thông số cài đặt gốc trước khi thực hiện thay đổi.
- Nếu gặp khó khăn trong quá trình lập trình, hãy liên hệ với thanhthienphu.vn để được hỗ trợ.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên GD200A-045G/055P-4
Dưới đây là một số lỗi thường gặp trên biến tần INVT GD200A-045G/055P-4 và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc: Dòng điện vượt quá giới hạn cho phép trong quá trình tăng tốc. | Kiểm tra tải có bị quá tải hay không, tăng thời gian tăng tốc, kiểm tra thông số động cơ có đúng không, kiểm tra điện áp đầu vào có ổn định không, kiểm tra cáp kết nối động cơ có bị ngắn mạch hay không. |
| OC2 | Quá dòng khi giảm tốc: Dòng điện vượt quá giới hạn cho phép trong quá trình giảm tốc. | Tăng thời gian giảm tốc, kiểm tra điện trở hãm (nếu có) có hoạt động đúng không, kiểm tra thông số động cơ có đúng không. |
| OC3 | Quá dòng khi chạy ổn định: Dòng điện vượt quá giới hạn cho phép khi động cơ đang chạy ở tốc độ ổn định. | Kiểm tra tải có bị quá tải hay không, kiểm tra thông số động cơ có đúng không, kiểm tra điện áp đầu vào có ổn định không, kiểm tra cáp kết nối động cơ có bị ngắn mạch hay không. |
| OV1 | Quá áp khi tăng tốc: Điện áp DC bus vượt quá giới hạn cho phép trong quá trình tăng tốc. | Kiểm tra điện áp đầu vào có quá cao không, giảm thời gian tăng tốc, kiểm tra thông số động cơ có đúng không. |
| OV2 | Quá áp khi giảm tốc: Điện áp DC bus vượt quá giới hạn cho phép trong quá trình giảm tốc. | Kiểm tra điện áp đầu vào có quá cao không, tăng thời gian giảm tốc, kiểm tra điện trở hãm (nếu có) có hoạt động đúng không, kiểm tra thông số động cơ có đúng không. |
| OV3 | Quá áp khi chạy ổn định: Điện áp DC bus vượt quá giới hạn cho phép khi động cơ đang chạy ở tốc độ ổn định. | Kiểm tra điện áp đầu vào có quá cao không, kiểm tra thông số động cơ có đúng không. |
| LU | Điện áp thấp: Điện áp DC bus thấp hơn giới hạn cho phép. | Kiểm tra điện áp đầu vào có ổn định không, kiểm tra bộ chỉnh lưu có hoạt động đúng không. |
| OH | Quá nhiệt: Nhiệt độ của biến tần vượt quá giới hạn cho phép. | Kiểm tra quạt tản nhiệt có hoạt động không, kiểm tra môi trường xung quanh có quá nóng không, kiểm tra tải có bị quá tải hay không, vệ sinh biến tần và tấm tản nhiệt. |
| EF | Lỗi bên ngoài: Có lỗi từ các thiết bị bên ngoài như cảm biến, công tắc hành trình… | Kiểm tra các thiết bị bên ngoài và kết nối của chúng. |
| CE | Lỗi truyền thông: Mất kết nối truyền thông với hệ thống điều khiển trung tâm. | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông trên biến tần và hệ thống điều khiển trung tâm, kiểm tra địa chỉ Modbus của biến tần. |
| OL1 | Động cơ quá tải. Cài đặt thông số bảo vệ quá tải của động cơ không chính xác hoặc động cơ đang chạy ở mức tải cao hơn định mức liên tục trong một thời gian dài. | Điều chỉnh thông số bảo vệ quá tải (F4.00, F4.01) để phù hợp với đặc tính của động cơ, kiểm tra lại điều kiện làm mát, giảm tải cho động cơ hoặc chọn biến tần có công suất lớn hơn. |
