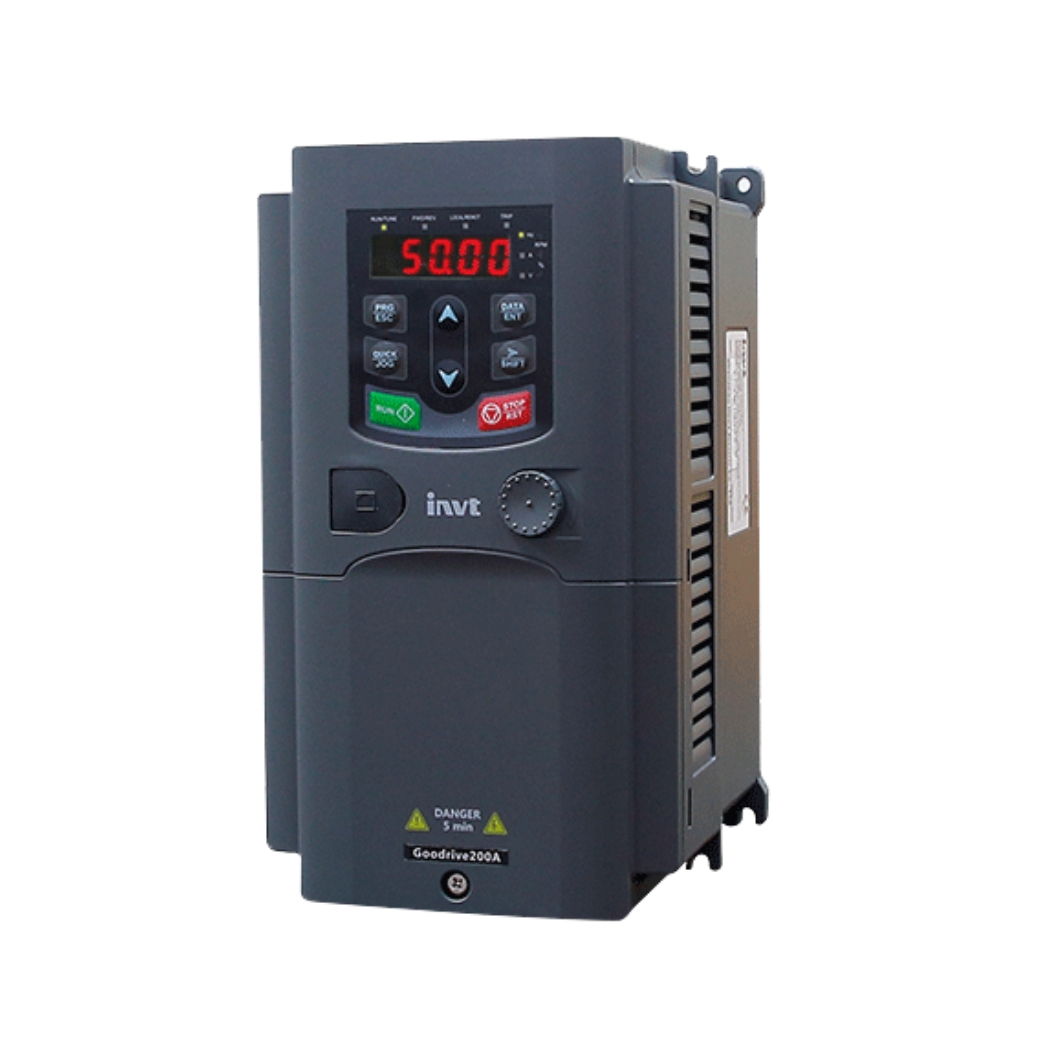

GD200A-004G/5R5P-4 Biến tần INVT 3P 380VAC 4/5.5kW là giải pháp hoàn hảo cho các kỹ sư điện, kỹ thuật viên và chủ doanh nghiệp đang tìm kiếm sự đột phá trong hiệu suất vận hành và tiết kiệm năng lượng.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ điều khiển động cơ tiên tiến này mà còn mang đến dịch vụ tận tâm, giúp bạn tối ưu hóa hệ thống và đạt được những thành công vượt trội trong sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Thông số kỹ thuật | Chi tiết |
|---|---|

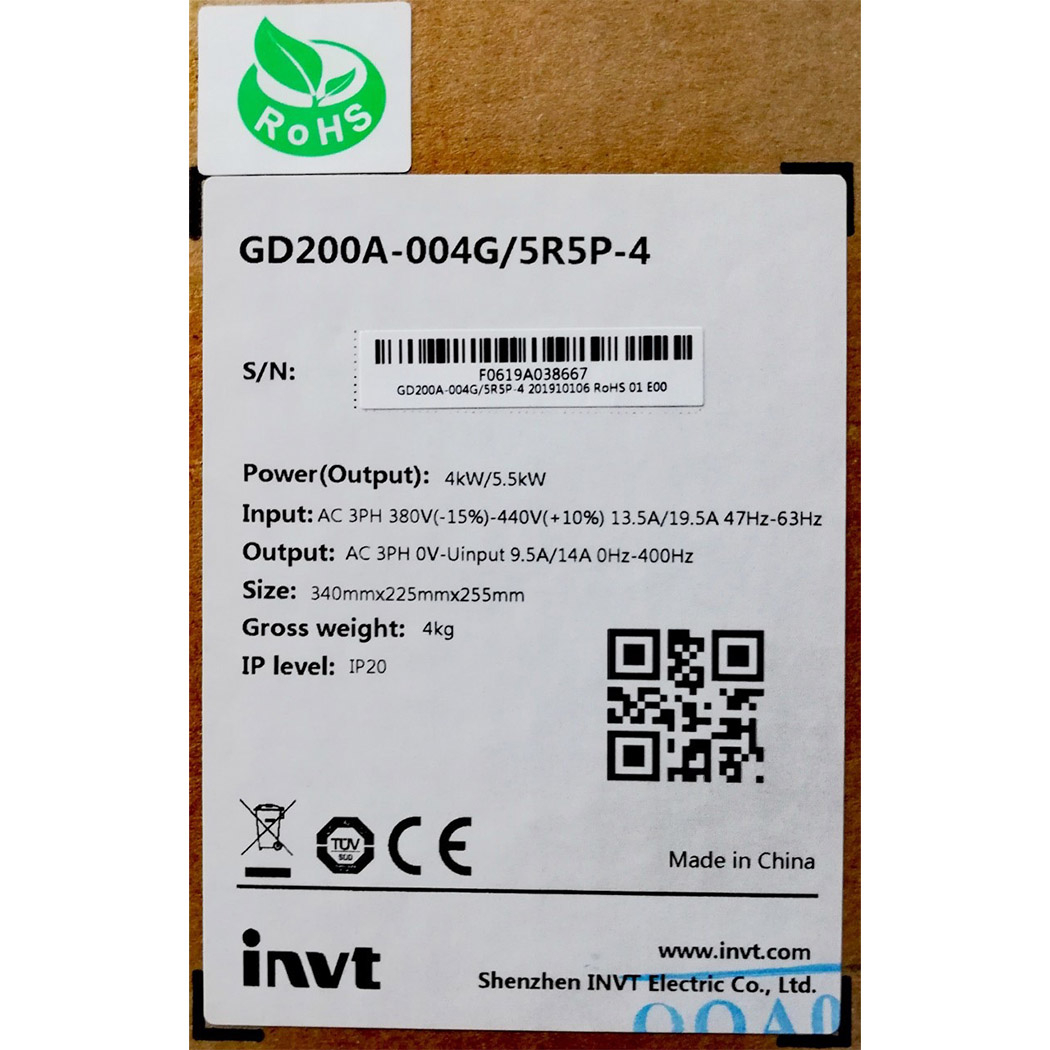

| Tên sản phẩm | GD200A-004G/5R5P-4 Biến tần INVT 3P 380VAC 4/5.5kW |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive200A |
| Điện áp đầu vào | 3 pha, 380VAC (±15%) |
| Công suất định mức | 4kW (chế độ tải nặng G) / 5.5kW (chế độ tải nhẹ P) |
| Dòng điện đầu ra định mức | 9.0A (chế độ G) / 13.0A (chế độ P) |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% dòng định mức trong 60 giây (chế độ G), 180% trong 3 giây (chế độ G); 120% dòng định mức trong 60 giây (chế độ P) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Tiêu chuẩn | CE, RoHS, TUV |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy dệt, máy đùn nhựa… |
| Bảo hành | 24 tháng |
| Giá Bán | Liên hệ hotline 08.12.77.88.99 |
2. Cấu Tạo Sản Phẩm
Biến tần INVT GD200A-004G/5R5P-4 được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, đảm bảo độ bền bỉ, hiệu suất cao và dễ dàng sử dụng. Dưới đây là các thành phần chính tạo nên sản phẩm này:
- Khối công suất (Power Module): Bao gồm các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) có vai trò chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) ba pha với tần số và điện áp có thể điều chỉnh được. Các IGBT này được sản xuất bởi các hãng uy tín, đảm bảo khả năng chịu tải cao, hoạt động ổn định và tuổi thọ lâu dài.
- Khối điều khiển (Control Module): Sử dụng bộ vi xử lý (Microprocessor) và các mạch điện tử tích hợp (Integrated Circuits) để thực hiện các thuật toán điều khiển phức tạp. Bộ vi xử lý này có tốc độ xử lý nhanh, khả năng tính toán chính xác, cho phép biến tần đáp ứng nhanh chóng với các thay đổi của tải và duy trì hoạt động ổn định của động cơ.
- Mạch chỉnh lưu (Rectifier Circuit): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC). Mạch chỉnh lưu sử dụng các diode hoặc thyristor công suất lớn, được thiết kế để hoạt động hiệu quả và giảm thiểu tổn hao năng lượng.
- Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng điện một chiều (DC) từ mạch chỉnh lưu và cung cấp cho khối công suất. Tụ điện DC có dung lượng lớn, giúp ổn định điện áp DC và giảm thiểu nhiễu.
- Điện trở xả (Braking Resistor) (Tùy chọn): Giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc độ hoặc dừng lại. Điện trở xả giúp bảo vệ biến tần và động cơ khỏi quá áp, đồng thời cải thiện khả năng hãm của hệ thống.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ của sản phẩm. Quạt làm mát được điều khiển tự động theo nhiệt độ, giúp tiết kiệm năng lượng và giảm tiếng ồn.
- Màn hình hiển thị và bàn phím (Display and Keypad): Cho phép người dùng theo dõi các thông số hoạt động của biến tần, cài đặt các thông số và điều khiển biến tần một cách dễ dàng. Màn hình hiển thị LCD rõ ràng, hiển thị các thông số như tần số, điện áp, dòng điện, tốc độ động cơ, trạng thái hoạt động, lỗi… Bàn phím có các nút bấm trực quan, dễ sử dụng.
- Cổng giao tiếp (Communication Ports): Hỗ trợ các giao thức truyền thông như Modbus RTU, Profibus-DP, CANopen… cho phép biến tần kết nối với các hệ thống điều khiển và giám sát trung tâm.
- Vỏ bảo vệ (Enclosure): Được làm từ vật liệu chắc chắn, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi các tác động của môi trường.
3. Các Tính Năng Chính Của Sản Phẩm
- Điều khiển Vector vòng hở (SVC) và V/F: GD200A-004G/5R5P-4 cung cấp khả năng điều khiển động cơ linh hoạt và chính xác với các chế độ điều khiển vector vòng hở (SVC) và V/F. Chế độ SVC cho phép điều khiển mô-men xoắn và tốc độ của động cơ một cách độc lập, giúp cải thiện hiệu suất và độ chính xác của hệ thống. Chế độ V/F phù hợp với các ứng dụng đơn giản hơn, như bơm và quạt.
- Khả năng quá tải cao: Biến tần có khả năng chịu quá tải lên đến 150% dòng định mức trong 60 giây (chế độ G) và 180% trong 3 giây (chế độ G), đảm bảo hệ thống vẫn hoạt động ổn định trong các điều kiện tải nặng hoặc khi có sự cố ngắn hạn.
- Tích hợp bộ lọc EMC: Bộ lọc EMC (Electromagnetic Compatibility) tích hợp giúp giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị điện tử khác trong hệ thống.
- Chức năng bảo vệ toàn diện: GD200A-004G/5R5P-4 được trang bị các chức năng bảo vệ toàn diện như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… giúp bảo vệ biến tần và động cơ khỏi các sự cố, tăng độ tin cậy và tuổi thọ của hệ thống.
- Chức năng điều khiển PID: Chức năng điều khiển PID (Proportional-Integral-Derivative) tích hợp cho phép biến tần tự động điều chỉnh tốc độ của động cơ để duy trì các thông số quá trình như áp suất, lưu lượng, nhiệt độ… ở mức mong muốn.
- Hỗ trợ nhiều giao thức truyền thông: Biến tần hỗ trợ các giao thức truyền thông như Modbus RTU, Profibus-DP, CANopen… cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm, giúp quản lý và vận hành hệ thống một cách dễ dàng và hiệu quả.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Biến tần GD200A-004G/5R5P-4 có thể được kết nối với máy tính thông qua phần mềm INVT Workshop để thực hiện các chức năng cấu hình, giám sát, điều khiển và chẩn đoán lỗi. Dưới đây là các bước kết nối:
Chuẩn bị:
- Máy tính có cài đặt hệ điều hành Windows.
- Phần mềm INVT Workshop (có thể tải xuống từ trang web của INVT hoặc liên hệ thanhthienphu.vn để được cung cấp).
- Cáp kết nối: Cáp USB-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
Kết nối phần cứng:
- Kết nối cáp USB-RS485 hoặc cáp Ethernet giữa biến tần và máy tính.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm INVT Workshop:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối với biến tần:
- Mở phần mềm INVT Workshop.
- Chọn cổng giao tiếp tương ứng (COM port cho kết nối RS485 hoặc địa chỉ IP cho kết nối Ethernet).
- Chọn tốc độ truyền (baud rate) phù hợp với cài đặt trên biến tần.
- Nhấn nút “Connect” (Kết nối).
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và các thông số hoạt động.
5. Cách Lập Trình Sản Phẩm
Việc lập trình biến tần GD200A-004G/5R5P-4 có thể được thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần hoặc thông qua phần mềm INVT Workshop. Dưới đây là một số thông số cơ bản cần cài đặt:
- Chế độ điều khiển: Chọn chế độ điều khiển phù hợp với ứng dụng (V/F, SVC).
- Tần số định mức của động cơ: Cài đặt tần số định mức của động cơ (thường là 50Hz hoặc 60Hz).
- Điện áp định mức của động cơ: Cài đặt điện áp định mức của động cơ.
- Dòng điện định mức của động cơ: Cài đặt dòng điện định mức của động cơ.
- Thời gian tăng tốc/giảm tốc: Cài đặt thời gian tăng tốc và giảm tốc của động cơ.
- Giới hạn dòng điện: Cài đặt giới hạn dòng điện để bảo vệ động cơ và biến tần.
- Các thông số PID (nếu sử dụng): Cài đặt các thông số P, I, D cho bộ điều khiển PID.
6. Khắc Phục Một Số Lỗi Thường Gặp
Dưới đây là một số lỗi thường gặp và cách khắc phục trên biến tần GD200A-004G/5R5P-4:
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| OC | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, điện áp đầu vào không ổn định, động cơ bị kẹt, ngắn mạch đầu ra. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra điện áp đầu vào, kiểm tra động cơ và dây dẫn, kiểm tra thông số cài đặt. |
| OV | Quá áp | Điện áp đầu vào quá cao, thời gian giảm tốc quá ngắn, điện trở xả (nếu có) bị hỏng. | Kiểm tra điện áp đầu vào, tăng thời gian giảm tốc, kiểm tra điện trở xả. |
| LU | Thấp áp | Điện áp đầu vào quá thấp, mất pha. | Kiểm tra điện áp đầu vào, kiểm tra các pha đầu vào. |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh tản nhiệt. |
| OL | Quá tải động cơ | Tải quá lớn, động cơ bị kẹt. | Kiểm tra tải, kiểm tra động cơ. |
| EF | Lỗi giao tiếp | Cáp kết nối bị lỏng hoặc hỏng, cài đặt giao tiếp không đúng. | Kiểm tra cáp kết nối, kiểm tra cài đặt giao tiếp. |
| CE | Lỗi bộ nhớ | Lỗi bộ nhớ EEPROM của biến tần. | Liên hệ với thanhthienphu.vn để được hỗ trợ. |
