GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW, giải pháp hoàn hảo cho hệ thống truyền động của bạn, nâng cao hiệu suất và tiết kiệm năng lượng tối đa.
thanhthienphu.vn tự hào mang đến sản phẩm chất lượng, dịch vụ tận tâm, đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn.
1. Thông Tin Chi Tiết Về GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha, 380V AC (-15% đến +10%) |
| Điện áp đầu ra | 3 pha, 0-380V AC |
| Công suất | 7.5kW (10HP) |
| Dòng điện định mức | 16A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |

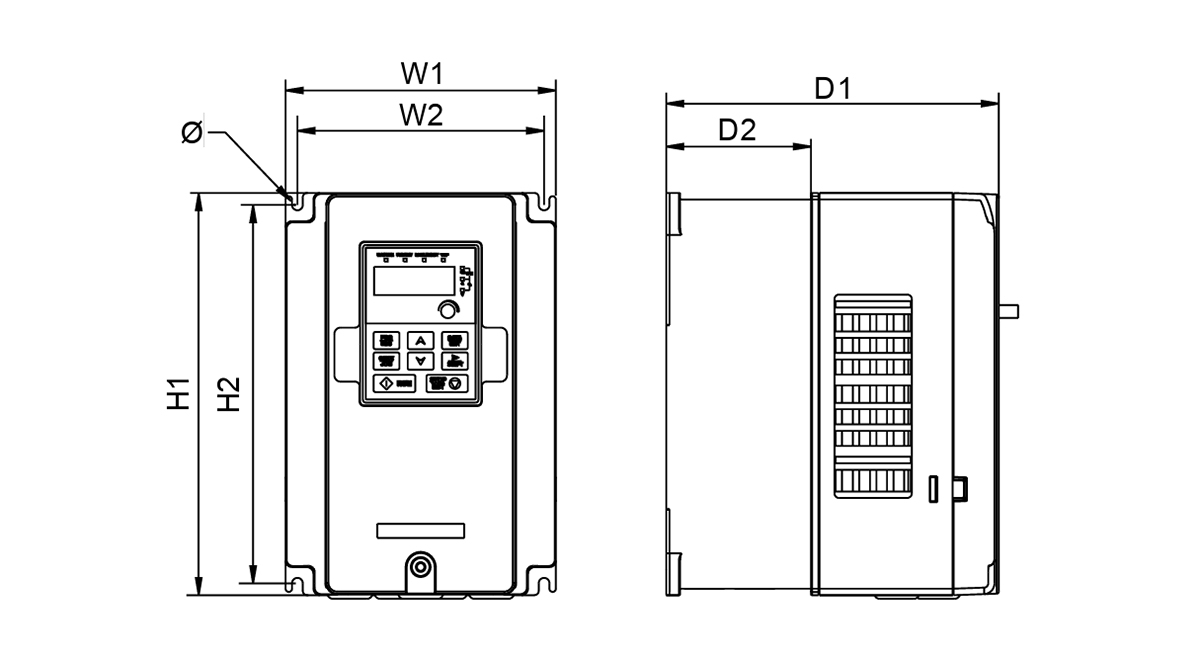

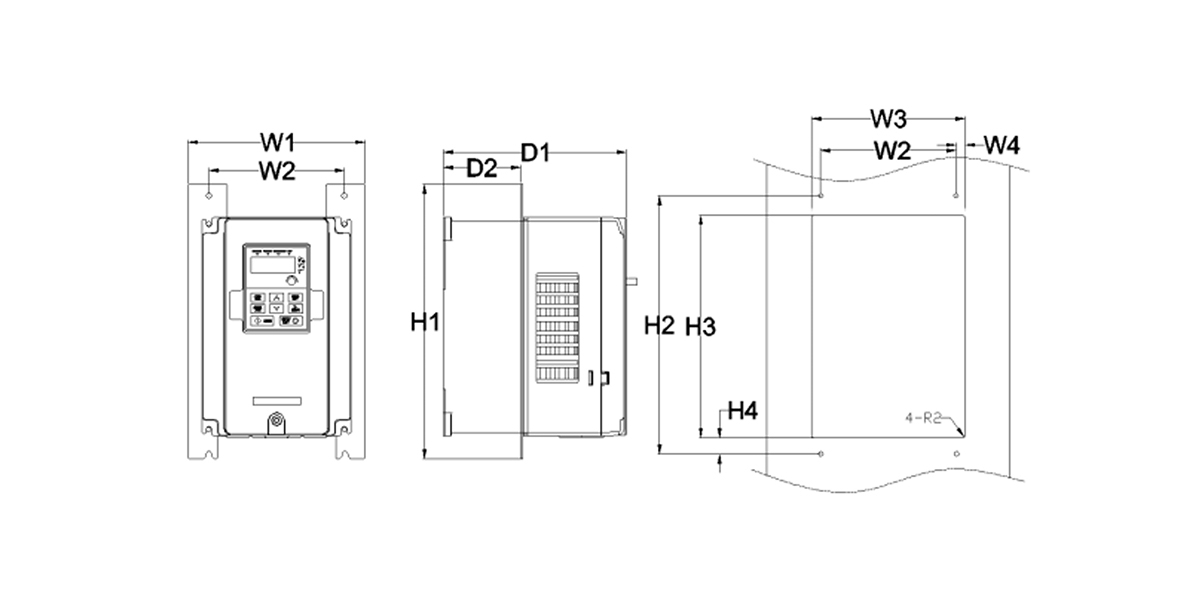

| Kích thước (Cao x Rộng x Sâu) | 270 x 160 x 185 mm |
| Trọng lượng | 4.5 kg |
| Tiêu chuẩn | CE, RoHS, UL (đang chờ phê duyệt) |
| Giao tiếp truyền thông | Modbus RTU (RS485) |
2. Cấu Tạo GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW
Biến tần INVT GD20-7R5G-4 được chế tạo từ những linh kiện chất lượng cao, đảm bảo độ bền và hiệu suất vượt trội. Dưới đây là một số thành phần chính:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
- Bộ nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được.
- Bộ lọc (Filter): Giảm thiểu sóng hài, cải thiện chất lượng điện năng.
- Bộ điều khiển (Control Unit): Xử lý tín hiệu, điều khiển hoạt động của biến tần dựa trên các thông số cài đặt và phản hồi từ động cơ.
- Mạch công suất (Power Module): Chứa các linh kiện bán dẫn công suất lớn (IGBT) để điều khiển dòng điện cung cấp cho động cơ.
- Bàn phím và màn hình hiển thị (Keypad and Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và xử lý lỗi.
- Cổng giao tiếp truyền thông (Communication Port): Hỗ trợ giao tiếp với các thiết bị ngoại vi như máy tính, PLC, HMI thông qua giao thức Modbus RTU.
3. Các Tính Năng Chính Của GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW
GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW được trang bị nhiều tính năng tiên tiến, mang lại lợi ích vượt trội cho người sử dụng:
Điều khiển V/F và SVC (Sensorless Vector Control):
- V/F: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng tải nhẹ và không yêu cầu độ chính xác cao.
- SVC: Chế độ điều khiển vector không cảm biến, cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng tốt các ứng dụng tải nặng và yêu cầu độ chính xác cao.
Khả năng quá tải cao:
Biến tần có thể chịu được quá tải lên đến 200% trong thời gian ngắn, đảm bảo hệ thống vẫn hoạt động ổn định trong các điều kiện tải biến động.
Tích hợp nhiều tính năng bảo vệ:
- Bảo vệ quá dòng, quá áp, thấp áp.
- Bảo vệ quá nhiệt, mất pha, lệch pha.
- Bảo vệ ngắn mạch, chạm đất.
- Bảo vệ động cơ, bảo vệ biến tần.
- Các tính năng bảo vệ này giúp đảm bảo an toàn cho hệ thống và kéo dài tuổi thọ của thiết bị.
Chức năng tự động dò thông số động cơ (Auto-tuning):
Giúp biến tần tự động nhận diện và tối ưu hóa các thông số làm việc với động cơ, đơn giản hóa quá trình cài đặt và vận hành.
Chức năng điều khiển PID:
Cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ, phù hợp với các ứng dụng yêu cầu độ ổn định cao.
Chức năng PLC đơn giản:
Cho phép thực hiện các tác vụ điều khiển logic cơ bản, giảm thiểu chi phí đầu tư cho hệ thống điều khiển.
Tính năng hỗ trợ cho các ứng dụng đa dạng.
Sản phẩm này thực sự là một giải pháp linh hoạt cho nhu cầu công nghiệp
4. Hướng Dẫn Kết Nối GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW Với Phần Mềm
Để kết nối biến tần INVT GD20-7R5G-4 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows.
- Phần mềm giám sát và điều khiển biến tần INVT (có thể tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối RS485 (USB to RS485 converter).
Kết nối phần cứng:
Kết nối biến tần với máy tính thông qua cổng RS485 trên biến tần và cổng USB trên máy tính (sử dụng bộ chuyển đổi USB to RS485).
Cài đặt phần mềm:
Cài đặt phần mềm giám sát và điều khiển biến tần INVT trên máy tính.
Thiết lập kết nối:
- Mở phần mềm, chọn cổng COM tương ứng với bộ chuyển đổi USB to RS485.
- Cài đặt thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần (tham khảo tài liệu hướng dẫn sử dụng biến tần).
- Thực hiện kết nối.
Giám sát và điều khiển:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số,…), thay đổi cài đặt, điều khiển biến tần (start, stop, thay đổi tốc độ,…).
5. Cách Lập Trình GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW
Việc lập trình biến tần INVT GD20-7R5G-4 có thể được thực hiện thông qua bàn phím và màn hình hiển thị trên biến tần hoặc thông qua phần mềm trên máy tính.
Dưới đây là hướng dẫn cơ bản:
Truy cập menu cài đặt:
Nhấn nút PRG (Program) trên bàn phím để vào chế độ cài đặt.
Chọn nhóm thông số:
Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt (ví dụ: F0 – Thông số cơ bản, F1 – Thông số điều khiển động cơ,…).
Thay đổi giá trị thông số:
- Chọn thông số cần thay đổi, nhấn nút DATA/ENTER để vào chế độ chỉnh sửa.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút DATA/ENTER để lưu giá trị mới.
Thoát khỏi chế độ cài đặt:
Nhấn nút PRG để thoát khỏi chế độ cài đặt.
Lưu ý: Tham khảo tài liệu hướng dẫn sử dụng chi tiết của biến tần INVT GD20-7R5G-4 để biết thêm thông tin về các thông số và cách cài đặt.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD20-7R5G-4 Biến tần INVT 3AC 380V 7.5kW
Trong quá trình vận hành, biến tần có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số cài đặt, giảm tốc độ tăng/giảm tốc, kiểm tra điện áp lưới. |
| OV | Quá áp | Kiểm tra điện áp lưới, kiểm tra thông số cài đặt, kiểm tra bộ hãm (nếu có). |
| LU | Thấp áp | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| OL1 | Quá tải động cơ | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số cài đặt. |
| OL2 | Quá tải biến tần | Giảm tải, kiểm tra thông số cài đặt. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra tín hiệu đầu vào, kiểm tra kết nối. |
| CE | Lỗi truyền thông (Communication Error) | Kiểm tra kết nối truyền thông, kiểm tra thông số cài đặt truyền thông. |
Nếu không thể tự khắc phục lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được hỗ trợ.
