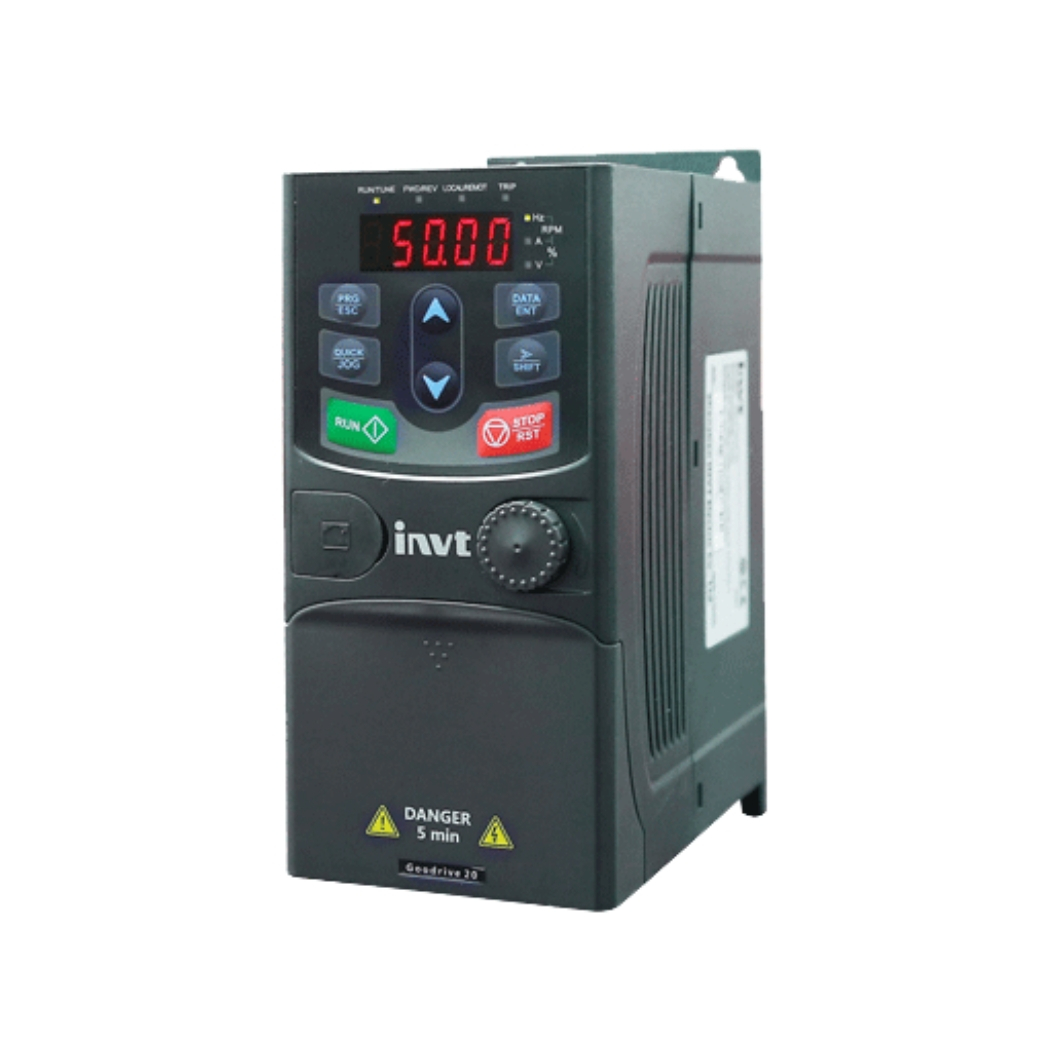

Giảm giá trực tiếp trên đơn hàng GD20-1R5G-4 Biến tần INVT 3AC 380-440V 1.5kW, giải pháp điều khiển động cơ vượt trội, mang lại hiệu suất cao và tiết kiệm năng lượng tối đa cho hệ thống máy móc của bạn, đặc biệt trong các ngành công nghiệp sản xuất, xây dựng và tự động hóa.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ biến tần chất lượng mà còn đồng hành cùng bạn tối ưu hóa quy trình vận hành, nâng cao năng suất và giảm thiểu chi phí.
1. Thông tin chi tiết về sản phẩm
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | GD20-1R5G-4 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Loại biến tần | Biến tần đa năng, điều khiển vector vòng hở |
| Điện áp đầu vào | 3 pha, 380-440V AC, 50/60Hz |
| Điện áp đầu ra | 3 pha, 0-440V AC (tùy chỉnh) |
| Công suất | 1.5kW (2HP) |
| Dòng điện định mức đầu ra | 4.0A |
| Tần số đầu ra | 0-400Hz |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Phương pháp điều khiển | V/F, SVC (Sensorless Vector Control) |
| Chế độ bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… |
| Cấp bảo vệ | IP20 |
| Truyền thông | Modbus RTU (RS485) |
| Môi trường làm việc | Nhiệt độ: -10°C đến 40°C, Độ ẩm: 0-95% RH (không ngưng tụ) |

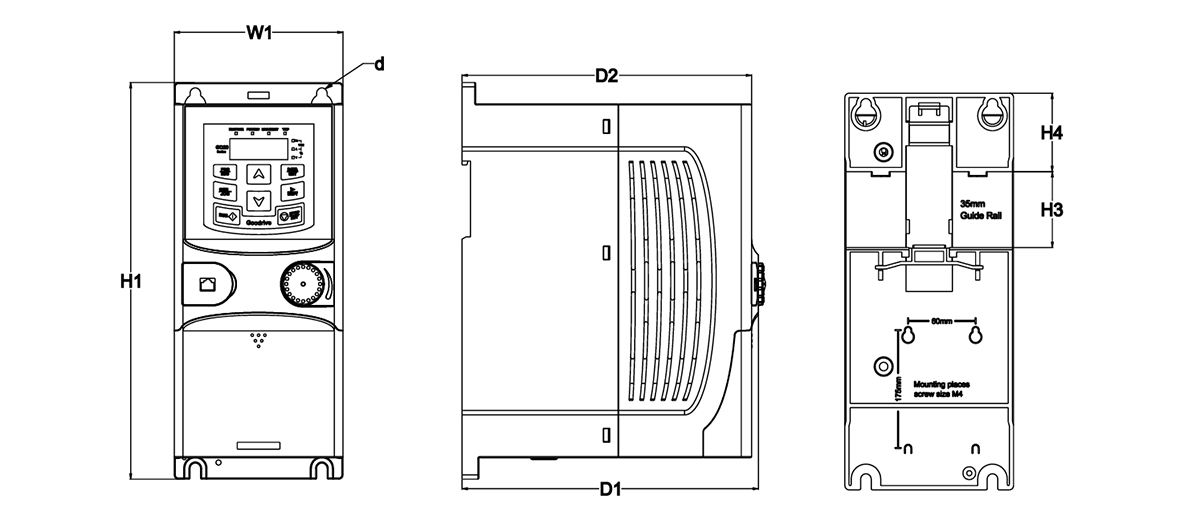

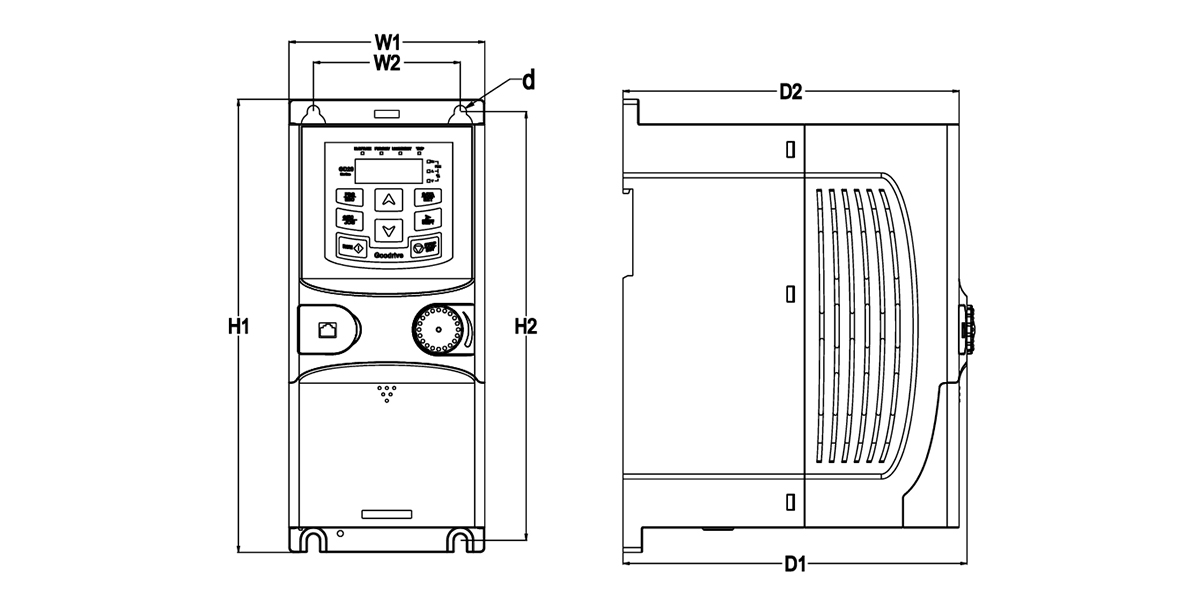

| Kích thước (Cao x Rộng x Sâu) | 142 x 85 x 124 mm |
| Trọng lượng | 1.1 kg |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy công cụ, máy dệt, máy đóng gói, máy trộn, máy ly tâm, máy đùn, máy nghiền,… |
| Tiêu chuẩn | CE, RoHS, UL (tùy chọn) |
| Bảo hành | 24 tháng |
| Giá bán tham khảo | Liên hệ thanhthienphu.vn để được báo giá tốt nhất |
2. Cấu tạo sản phẩm
Biến tần GD20-1R5G-4 được thiết kế với cấu trúc chắc chắn, gọn nhẹ và dễ dàng lắp đặt. Các bộ phận chính bao gồm:
Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) chất lượng cao, chịu trách nhiệm chuyển đổi điện áp DC thành điện áp AC ba pha với tần số và biên độ có thể điều chỉnh được.
Khối điều khiển: Sử dụng bộ vi xử lý (DSP – Digital Signal Processor) mạnh mẽ, thực hiện các thuật toán điều khiển vector vòng hở (SVC) tiên tiến, đảm bảo động cơ hoạt động ổn định, chính xác và hiệu quả.
Khối giao tiếp: Hỗ trợ giao thức truyền thông Modbus RTU (RS485), cho phép kết nối với các hệ thống điều khiển trung tâm, PLC, HMI,…
Bàn phím và màn hình hiển thị: Cho phép người dùng dễ dàng cài đặt, giám sát và điều chỉnh các thông số của biến tần.
Các cổng kết nối:
Đầu vào:
- Cầu đấu dây nguồn 3 pha (R, S, T)
- Cầu đấu dây nối đất (PE)
Đầu ra:
- Cầu đấu dây động cơ 3 pha (U, V, W)
Điều khiển:
- Các đầu vào số (DI) đa chức năng (có thể lập trình)
- Các đầu ra số (DO) đa chức năng (có thể lập trình)
- Đầu vào analog (AI) 0-10V hoặc 4-20mA
- Đầu ra analog (AO) 0-10V hoặc 4-20mA
- Cổng truyền thông RS485
Quạt làm mát: Giúp tản nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định trong thời gian dài.
Vỏ bảo vệ: Được làm bằng vật liệu chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động bên ngoài.
3. Các tính năng chính của sản phẩm
Biến tần GD20-1R5G-4 được trang bị nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp:
- Điều khiển vector vòng hở (SVC): Cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả ở tốc độ thấp, giúp cải thiện hiệu suất và độ ổn định của hệ thống.
- Điều khiển V/F: Phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn, như bơm, quạt.
- Tự động dò thông số động cơ (Auto-tuning): Giúp biến tần tự động xác định các thông số của động cơ, đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng điều khiển PID: Cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Chức năng bảo vệ đa dạng: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… đảm bảo an toàn cho hệ thống.
- Khả năng điều khiển nhiều động cơ: Có thể điều khiển nhiều động cơ hoạt động đồng bộ hoặc độc lập.
- Hỗ trợ nhiều chế độ hoạt động: Chế độ chạy thử, chế độ dừng khẩn cấp, chế độ tiết kiệm năng lượng,…
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì: Tiết kiệm không gian lắp đặt và thời gian bảo trì.
- Giao diện thân thiện, dễ sử dụng: Bàn phím và màn hình hiển thị trực quan, dễ dàng cài đặt và giám sát các thông số.
4. Hướng dẫn kết nối sản phẩm với phần mềm
GD20-1R5G-4 có thể được kết nối với phần mềm giám sát và điều khiển trên máy tính thông qua cổng RS485 và giao thức Modbus RTU. Dưới đây là các bước hướng dẫn chi tiết:
Chuẩn bị:
- Máy tính có cài đặt phần mềm giám sát và điều khiển của INVT (ví dụ: Inovance InoDriveShop).
- Cáp chuyển đổi USB sang RS485.
- Biến tần GD20-1R5G-4.
- Dây cáp mạng.
Kết nối phần cứng:
- Kết nối cáp chuyển đổi USB sang RS485 vào cổng USB của máy tính.
- Kết nối dây cáp mạng từ cổng RS485 của biến tần (cổng A và B) đến cổng RS485 của cáp chuyển đổi.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Cài đặt phần mềm giám sát và điều khiển của INVT trên máy tính.
- Cài đặt driver cho cáp chuyển đổi USB sang RS485 (nếu cần).
Cấu hình kết nối:
Mở phần mềm giám sát và điều khiển.
Chọn cổng COM tương ứng với cáp chuyển đổi USB sang RS485.
Cài đặt các thông số truyền thông:
- Baud rate: 9600 (mặc định), 19200, 38400,…
- Data bits: 8
- Parity: None (mặc định), Even, Odd
- Stop bits: 1 (mặc định), 2
- Địa chỉ Modbus của biến tần (mặc định là 1, có thể thay đổi trong cài đặt của biến tần).
Kết nối và kiểm tra:
- Nhấn nút kết nối trong phần mềm.
- Nếu kết nối thành công, phần mềm sẽ hiển thị các thông số của biến tần và cho phép bạn điều khiển và giám sát biến tần.
Lưu ý:
- Đảm bảo rằng các thông số truyền thông trên phần mềm và trên biến tần phải giống nhau.
- Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại các kết nối phần cứng và cài đặt phần mềm.
- Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết.
5. Cách lập trình sản phẩm
Việc lập trình GD20-1R5G-4 có thể được thực hiện thông qua bàn phím và màn hình hiển thị trên biến tần hoặc thông qua phần mềm trên máy tính. Dưới đây là hướng dẫn cơ bản về cách lập trình thông qua bàn phím:
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG” (Program) để vào chế độ lập trình.
- Màn hình sẽ hiển thị mã chức năng đầu tiên (ví dụ: F0.00).
Chọn mã chức năng:
- Sử dụng các nút “▲” và “▼” để di chuyển đến mã chức năng cần thiết.
- Nhấn nút “SET” để chọn mã chức năng.
Thay đổi giá trị:
- Sử dụng các nút “▲” và “▼” để thay đổi giá trị của thông số.
- Nhấn nút “SET” để lưu giá trị.
Thoát khỏi chế độ lập trình:
Nhấn nút “PRG” để thoát khỏi chế độ lập trình và trở về chế độ hiển thị thông thường.
Một số mã chức năng quan trọng:
| Mã chức năng | Mô tả | Giá trị mặc định | Phạm vi điều chỉnh |
|---|---|---|---|
| F0.00 | Lựa chọn chế độ điều khiển (0: V/F, 1: SVC) | 0 | 0-1 |
| F0.01 | Lựa chọn nguồn lệnh chạy (0: Bàn phím, 1: Terminal, 2: Truyền thông) | 0 | 0-2 |
| F0.03 | Tần số lớn nhất | 50.00 Hz | 0.00-400.00 Hz |
| F0.04 | Thời gian tăng tốc 1 | 10.0 s | 0.0-6500.0 s |
| F0.05 | Thời gian giảm tốc 1 | 10.0 s | 0.0-6500.0 s |
| F1.01 | Địa chỉ Modbus | 1 | 1-247 |
| P0.01 | Thông số động cơ: Công suất định mức (kW) | (Theo động cơ) | |
| P0.02 | Thông số động cơ: Dòng điện định mức (A) | (Theo động cơ) | |
| P0.03 | Thông số động cơ: Điện áp định mức (V) | (Theo động cơ) | |
| P0.04 | Thông số động cơ: Tần số định mức (Hz) | (Theo động cơ) | |
| P0.05 | Thông số động cơ: Tốc độ định mức (rpm) | (Theo động cơ) |
Lưu ý:
- Trước khi thay đổi bất kỳ thông số nào, hãy tham khảo tài liệu hướng dẫn sử dụng của INVT để hiểu rõ chức năng và phạm vi điều chỉnh của từng thông số.
- Cẩn thận khi thay đổi các thông số liên quan đến động cơ, vì việc cài đặt sai có thể gây hư hỏng động cơ.
- Sau khi thay đổi các thông số, hãy chạy thử biến tần ở chế độ không tải để kiểm tra xem các thông số đã được cài đặt đúng chưa.
6. Khắc phục một số lỗi thường gặp
Trong quá trình sử dụng, biến tần GD20-1R5G-4 có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Mô tả | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải quá lớn, thông số động cơ không chính xác. | Tăng thời gian tăng tốc, giảm tải, kiểm tra và cài đặt lại thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| OC3 | Quá dòng khi tốc độ không đổi | Tải quá lớn, điện áp lưới thấp, thông số động cơ không chính xác. | Giảm tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn. | Kiểm tra điện áp lưới, tăng thời gian tăng tốc. |
| OV2 | Quá áp khi giảm tốc | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, tải quán tính lớn. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| OV3 | Quá áp khi tốc độ không đổi | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Thấp áp | Điện áp lưới quá thấp. | Kiểm tra điện áp lưới. |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát không hoạt động, biến tần bị quá tải. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, giảm tải. |
| EF | Lỗi bên ngoài (External Fault) | Tín hiệu lỗi từ bên ngoài được kích hoạt. | Kiểm tra các thiết bị ngoại vi được kết nối với biến tần. |
| CE | Lỗi truyền thông | Lỗi kết nối truyền thông, cài đặt thông số truyền thông không chính xác. | Kiểm tra kết nối truyền thông, kiểm tra và cài đặt lại thông số truyền thông. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp biến tần đáng tin cậy, hiệu quả và tiết kiệm cho hệ thống của mình? GD20-1R5G-4 chính là câu trả lời!
Tại thanhthienphu.vn, chúng tôi cam kết:
- Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT GD20-1R5G-4 chính hãng, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng, đặc biệt là các kỹ sư, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.
- Hỗ trợ kỹ thuật tận tình: Chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và khắc phục sự cố nhanh chóng.
- Dịch vụ hậu mãi chu đáo: Chế độ bảo hành dài hạn, bảo trì, bảo dưỡng định kỳ, đảm bảo thiết bị của bạn luôn hoạt động ổn định và bền bỉ.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo sản phẩm đến tay bạn một cách nhanh chóng và an toàn. Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn với biến tần INVT GD20-1R5G-4! Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn và nhận báo giá tốt nhất. Chúng tôi luôn sẵn sàng phục vụ bạn!
