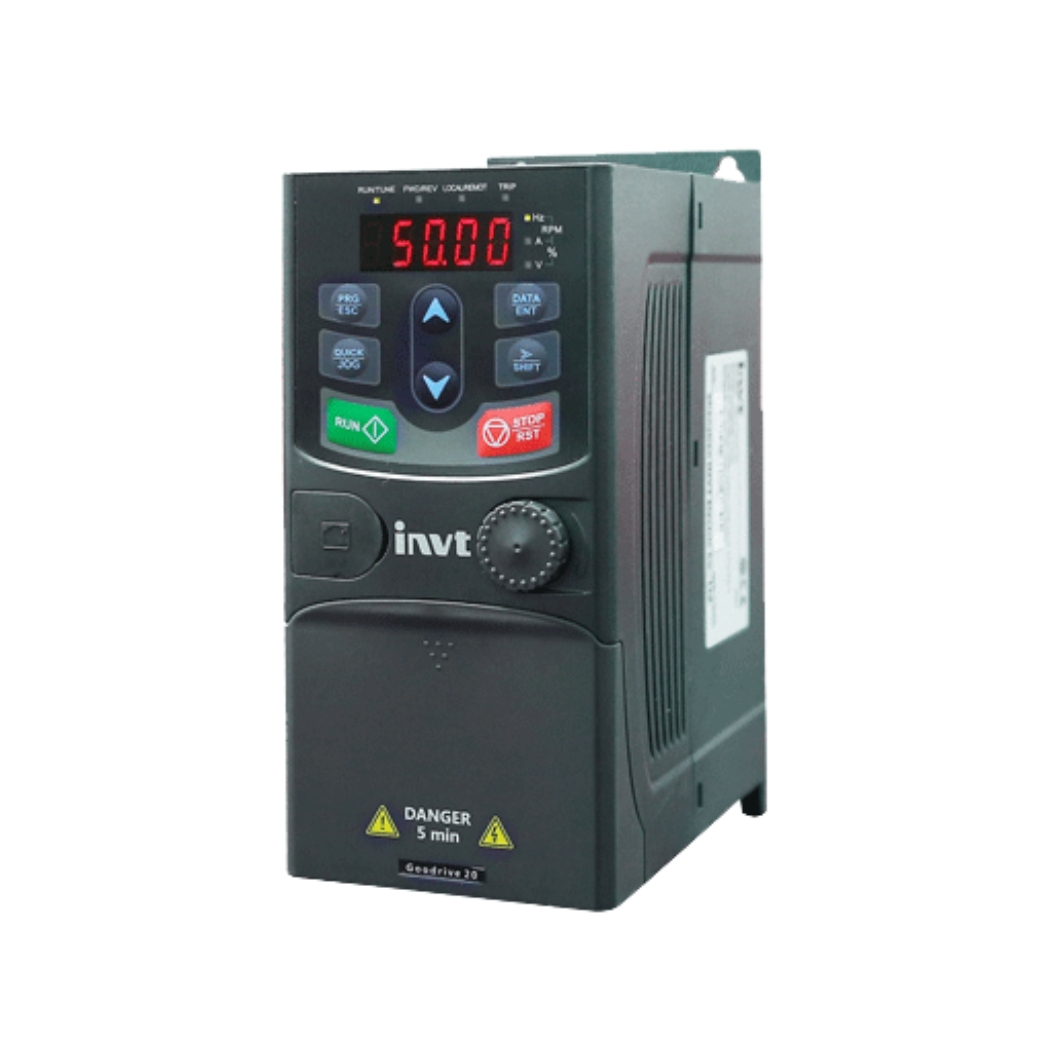

GD20-0R7G-S2-BK là dòng biến tần INVT GD20 có công suất 0.75kW (1HP), sử dụng nguồn vào 1 pha 220V, đầu ra 3 pha 220V, tích hợp sẵn bộ hãm và hỗ trợ lắp đặt trên thanh ray. Hãy cùng khám phá thông tin chi tiết về sản phẩm này trong bài viết dưới đây.
1. Cấu tạo bên trong GD20-0R7G-S2-BK
1.1. Khối mạch lực (Power circuit)
Khối mạch lực đóng vai trò là trái tim cung cấp năng lượng cho động cơ, thực hiện nhiệm vụ biến đổi nguồn điện xoay chiều (AC) 1 pha thành AC 3 pha với tần số và điện áp điều chỉnh được.
Mạch lực của GD20-0R7G-S2-BK được cấu thành từ các linh kiện chất lượng cao, bao gồm mạch chỉnh lưu sử dụng cầu diode hiệu suất cao để chuyển đổi AC 220V sang DC, đảm bảo hoạt động ổn định trước dao động điện áp lưới trong phạm vi ±15%.
Tiếp theo là mạch lọc DC Link với các tụ điện dung lượng lớn giúp san phẳng điện áp sau chỉnh lưu và cung cấp nguồn DC ổn định, đồng thời giảm sóng hài và cải thiện hệ số công suất. Thành phần quan trọng nhất là mạch nghịch lưu sử dụng module IGBT công suất từ các nhà sản xuất danh tiếng, hoạt động theo thuật toán PWM để tạo ra điện áp đầu ra mong muốn với hiệu suất cao và tổn hao thấp.
Cuối cùng, mạch bảo vệ tích hợp các cảm biến giám sát liên tục dòng điện, điện áp và nhiệt độ. Hệ thống này sẽ lập tức ngắt hoạt động của IGBT khi phát hiện các bất thường như quá dòng, quá áp hay quá nhiệt, đảm bảo an toàn tuyệt đối cho cả biến tần và động cơ.
1.2. Khối mạch điều khiển (Control circuit)
Nếu mạch lực được ví như cơ bắp thì mạch điều khiển chính là bộ não của biến tần GD20-0R7G-S2-BK, đảm nhận nhiệm vụ tiếp nhận tín hiệu, xử lý thông tin và thực thi các thuật toán phức tạp (V/F, SVC) để tạo tín hiệu PWM điều khiển chính xác các IGBT. Trung tâm của khối này là vi xử lý (Microprocessor/DSP) tốc độ cao, nơi thực hiện mọi tính toán vận hành và quản lý chức năng bảo vệ, quyết định trực tiếp đến độ chính xác và tốc độ đáp ứng của thiết bị.
Hỗ trợ cho vi xử lý là bộ nhớ (Memory) bền bỉ dùng để lưu trữ firmware, tham số cài đặt của người dùng và lịch sử lỗi, đảm bảo dữ liệu an toàn ngay cả khi mất điện. Mạch giao tiếp vào/ra (I/O interface) xử lý các tín hiệu số và analog, thường được thiết kế cách ly quang để chống nhiễu và bảo vệ mạch điều khiển.
Bên cạnh đó, mạch giao tiếp truyền thông (Communication interface) với chip xử lý RS485 cho phép trao đổi dữ liệu qua Modbus RTU. Cuối cùng, màn hình hiển thị và bàn phím (Operator panel) cung cấp giao diện trực quan, thân thiện giúp người dùng dễ dàng cài đặt, giám sát và chẩn đoán lỗi hệ thống.
1.3. Hệ thống làm mát và vỏ bảo vệ
Trong quá trình hoạt động, việc kiểm soát nhiệt độ sinh ra từ khối mạch lực là yếu tố then chốt giúp biến tần vận hành ổn định và bền bỉ. Thành phần tản nhiệt (heatsink) thường được chế tạo từ nhôm đúc với thiết kế nhiều cánh giúp tối đa hóa diện tích bề mặt, tăng cường hiệu quả truyền nhiệt từ các linh kiện công suất như diode và IGBT ra môi trường, từ đó hạ thấp nhiệt độ hoạt động của thiết bị.
Hỗ trợ cho tản nhiệt là quạt làm mát (cooling fan), có thể được tích hợp tùy theo thiết kế đối với dòng công suất nhỏ 0.75kW. Quạt giúp lưu thông không khí qua các cánh tản nhiệt để đẩy nhanh quá trình làm mát, thường là loại chất lượng cao, vận hành êm ái và bền bỉ. Một số model còn sở hữu tính năng điều khiển quạt thông minh, chỉ kích hoạt khi nhiệt độ tăng cao nhằm tiết kiệm năng lượng.
Cuối cùng, vỏ máy (enclosure) làm từ nhựa ABS đạt chuẩn IP20 không chỉ bảo vệ linh kiện trước bụi bẩn và va đập mà còn được thiết kế khe gió khoa học để tối ưu luồng khí và đảm bảo an toàn cho người sử dụng.
2. Những tính năng đột phá của biến tần INVT GD20-0R7G-S2-BK
2.1. Linh hoạt trong điều khiển
Biến tần GD20-0R7G-S2-BK mang đến sự linh hoạt tối đa cho người dùng thông qua hai phương pháp điều khiển chính. Đầu tiên là điều khiển V/F (Voltage/Frequency), một giải pháp cơ bản và dễ cài đặt, hoạt động bằng cách duy trì tỷ lệ cố định giữa điện áp và tần số cấp cho động cơ. Phương pháp này đặc biệt phù hợp với các ứng dụng như bơm hay quạt thông gió, nơi không đòi hỏi độ chính xác tốc độ quá cao. Người dùng có thể tùy chỉnh đường đặc tính V/F theo dạng tuyến tính, bình phương hoặc đa điểm để tối ưu hóa hiệu suất và tiết kiệm năng lượng cho từng loại tải cụ thể.
Phương pháp thứ hai là điều khiển Vector không cảm biến (SVC), một thuật toán cao cấp sử dụng mô hình toán học để ước tính tốc độ và từ thông rotor mà không cần encoder. SVC mang lại ưu điểm vượt trội với moment khởi động cực lớn, có thể đạt tới 150% moment định mức ngay ở tần số thấp (0.5Hz), rất hữu ích cho các ứng dụng tải nặng như băng tải, máy trộn hay máy nghiền. Ngoài ra, chế độ này còn giúp biến tần phản ứng nhanh nhạy với thay đổi tải, duy trì tốc độ ổn định và đáp ứng các yêu cầu vận hành chính xác hơn so với chế độ V/F.
Đặc biệt, SVC còn hỗ trợ điều khiển trực tiếp moment động cơ cho các ứng dụng cuộn/xả vật liệu và tích hợp tính năng tự động dò thông số (Auto-tuning). Tính năng này giúp biến tần tự xác định các tham số quan trọng của động cơ, tối ưu hóa hiệu suất điều khiển mà không đòi hỏi người dùng phải nhập liệu thủ công phức tạp. Sự kết hợp giữa V/F và SVC cho phép các kỹ sư dễ dàng lựa chọn giải pháp phù hợp nhất, cân bằng giữa chi phí, sự đơn giản và hiệu suất mong muốn cho từng ứng dụng.
2.2. Bảo vệ toàn diện động cơ và biến tần
An toàn luôn là ưu tiên hàng đầu trong môi trường công nghiệp, do đó GD20-0R7G-S2-BK được trang bị hệ thống bảo vệ đa lớp hoạt động liên tục. Hệ thống này giám sát và ngăn chặn các sự cố tiềm ẩn như quá dòng ở mọi giai đoạn vận hành hay quá áp do điện áp DC link tăng cao khi giảm tốc. Đồng thời, tính năng bảo vệ thấp áp giúp đảm bảo biến tần luôn hoạt động trong dải điện áp an toàn, tránh hư hỏng khi nguồn điện không ổn định.
Bên cạnh đó, chức năng bảo vệ quá tải hoạt động dựa trên đặc tính I²t, cho phép động cơ chịu tải trọng lớn trong thời gian ngắn nhưng sẽ ngắt nếu tình trạng kéo dài. Cảm biến nhiệt độ tích hợp cũng liên tục theo dõi để kích hoạt bảo vệ quá nhiệt khi cần thiết, trong khi tính năng phát hiện mất pha đầu vào/ra giúp ngăn ngừa động cơ chạy lệch pha gây hư hại.
Ngoài ra, biến tần còn có khả năng phát hiện dòng rò chạm đất, ngắn mạch đầu ra cùng các lỗi giao tiếp hay bộ nhớ khác. Hệ thống bảo vệ toàn diện này không chỉ bảo vệ thiết bị đắt tiền mà còn giảm thiểu thời gian dừng máy đột xuất và chi phí sửa chữa, giải quyết hiệu quả nỗi lo về hỏng hóc thiết bị cho người dùng.
2.3. Tối ưu hóa năng lượng
Chi phí điện năng luôn chiếm một phần đáng kể trong tổng chi phí vận hành của doanh nghiệp, và biến tần INVT GD20 0.75kW giúp giải quyết vấn đề này nhờ khả năng điều khiển tốc độ linh hoạt.
Thay vì để động cơ chạy ở tốc độ tối đa liên tục như phương pháp khởi động trực tiếp, biến tần cho phép điều chỉnh tốc độ phù hợp với nhu cầu thực tế. Đặc biệt với các ứng dụng bơm và quạt ly tâm, công suất tiêu thụ tỷ lệ với lũy thừa bậc ba của tốc độ, nên chỉ cần giảm 10% tốc độ là có thể tiết kiệm gần 30% điện năng, mang lại hiệu quả kinh tế rất lớn.
Thiết bị còn được tích hợp chế độ tiết kiệm năng lượng tự động, giúp tối ưu hóa điện áp đầu ra dựa trên tải thực tế, giảm thiểu tổn hao năng lượng hiệu quả ngay cả khi vận hành ở mức tải nhẹ. Chức năng điều khiển PID tích hợp sẵn cho phép biến tần tự động điều chỉnh tốc độ để duy trì ổn định các thông số như áp suất hay lưu lượng mà không cần thêm bộ điều khiển bên ngoài, vừa tiết kiệm chi phí phần cứng vừa đảm bảo hệ thống luôn hoạt động ở điểm hiệu suất cao nhất.
Bên cạnh đó, tính năng khởi động mềm và dừng mềm giúp giảm dòng điện đột biến so với khởi động trực tiếp, hạn chế hiện tượng sụt áp lưới và giảm đáng kể ứng suất cơ khí lên hệ thống truyền động. Những tính năng này kết hợp lại giúp giải quyết triệt để bài toán chi phí vận hành cao do tiêu thụ điện năng, mang lại lợi ích kinh tế rõ ràng và thiết thực cho người sử dụng.
2.4. Khả năng kết nối và tích hợp hệ thống
Trong kỷ nguyên công nghiệp 4.0, khả năng kết nối là yếu tố then chốt, và GD20-0R7G-S2-BK đáp ứng tốt yêu cầu này với hệ thống ngõ vào/ra số và tương tự đa dạng. Thiết bị cung cấp đầy đủ các cổng kết nối cơ bản để nhận lệnh điều khiển như chạy, dừng, đảo chiều hay đặt tốc độ từ nhiều nguồn khác nhau như nút nhấn, PLC hay tín hiệu analog. Đồng thời, biến tần cũng có khả năng xuất tín hiệu trạng thái, báo lỗi hoặc thông số đo lường về hệ thống giám sát trung tâm.
Điểm mạnh nổi bật là khả năng giao tiếp Modbus RTU qua cổng RS485, chuẩn giao tiếp công nghiệp phổ biến cho phép kết nối dễ dàng với PLC, HMI hay SCADA. Thông qua Modbus, người dùng có thể thực hiện đọc/ghi tham số, điều khiển từ xa và thu thập dữ liệu vận hành, tạo tiền đề xây dựng các hệ thống tự động hóa phức tạp phục vụ phân tích và bảo trì dự đoán.
Ngoài ra, một số phiên bản firmware còn tích hợp chức năng Simple PLC, cho phép lập trình các chuỗi logic đơn giản trực tiếp trên biến tần mà không cần PLC bên ngoài. Tính năng này đặc biệt hữu ích cho các ứng dụng nhỏ, giúp tiết kiệm chi phí phần cứng. Nhờ sự linh hoạt này, GD20-0R7G-S2-BK dễ dàng tích hợp vào hệ thống hiện có hoặc trở thành nền tảng vững chắc cho các dự án tự động hóa mới, đáp ứng tối đa nhu cầu tối ưu hóa và giám sát quy trình.
3. Kết nối GD20-0R7G-S2-BK với phần mềm INVT Studio
Việc cài đặt thông số trực tiếp trên màn hình biến tần GD20-0R7G-S2-BK là phương án khả thi và tiện lợi cho các thiết lập cơ bản. Tuy nhiên, để khai thác sâu hơn các tính năng nâng cao, thực hiện sao lưu hoặc phục hồi thông số nhanh chóng, cũng như giám sát trực quan hoạt động của thiết bị trên máy tính, việc sử dụng phần mềm chuyên dụng INVT Studio là lựa chọn không thể bỏ qua. Đây là công cụ đặc biệt hữu ích cho các kỹ sư điện và kỹ thuật viên tự động hóa muốn tối ưu hóa quá trình cài đặt và gỡ lỗi. Thanhthienphu.vn sẽ hướng dẫn chi tiết quy trình kết nối biến tần với máy tính để bạn dễ dàng làm chủ công nghệ này.
Yêu cầu về phần cứng và phần mềm:
Để bắt đầu, người dùng cần chuẩn bị một máy tính chạy hệ điều hành Windows (XP, 7, 8, 10, 11) và phần mềm INVT Studio đã được cài đặt sẵn. Phần mềm này có thể tải miễn phí từ website của INVT hoặc liên hệ thanhthienphu.vn để nhận hỗ trợ. Về phần cứng, biến tần GD20-0R7G-S2-BK phải được cấp nguồn hoạt động ổn định. Thiết bị quan trọng nhất để kết nối là cáp chuyển đổi USB-RS485 dùng để liên kết cổng USB máy tính với cổng giao tiếp RS485 của biến tần. Người dùng cần đảm bảo đã cài đặt driver cho cáp chuyển đổi này. Ngoài ra, cần chuẩn bị thêm dây kết nối 2 lõi (thường là dây xoắn đôi) để nối từ đầu ra của cáp chuyển đổi đến terminal trên biến tần.
Bước 1: Kết nối phần cứng
Quy trình bắt đầu bằng việc cắm cáp chuyển đổi USB-RS485 vào cổng USB của máy tính. Sau khi hệ điều hành nhận diện thiết bị và cài đặt driver thành công, bạn cần truy cập vào Device Manager (Quản lý Thiết bị) trong Windows, tìm đến mục Ports (COM & LPT) để xác định chính xác số hiệu cổng COM ảo được gán cho cáp (ví dụ: COM3, COM4). Hãy ghi nhớ số cổng COM này để sử dụng cho bước cấu hình phần mềm. Tiếp theo, tiến hành kết nối dây tín hiệu từ đầu ra RS485 của cáp chuyển đổi đến terminal RS485 trên biến tần GD20. Thông thường, cần nối cực A+ của cáp với A+ (hoặc 485+) của biến tần, và cực B- của cáp với B- (hoặc 485-) của biến tần, đảm bảo kết nối chắc chắn và đúng cực tính theo tài liệu kỹ thuật, sau đó cấp nguồn cho biến tần.
Bước 2: Cài đặt thông số giao tiếp trên biến tần
Trên bàn phím điều khiển của biến tần, bạn cần truy cập vào nhóm tham số P14 để thiết lập truyền thông. Tại P14.00 (Địa chỉ biến tần), hãy đặt một địa chỉ duy nhất, thường mặc định là 1 nếu chỉ kết nối một thiết bị. Tại P14.01 (Tốc độ Baud), cần cài đặt giá trị (ví dụ chọn giá trị 3 tương ứng 9600 bps) giống hệt với tốc độ sẽ thiết lập trên phần mềm máy tính. Tại P14.02 (Định dạng dữ liệu), bạn chọn chế độ truyền thông phù hợp, thông thường là giá trị 1 (8, N, 1 – RTU) hoặc 3 (8, E, 1 – RTU). Việc ghi nhớ chính xác ba thông số Địa chỉ, Tốc độ Baud và Định dạng dữ liệu là bắt buộc để đảm bảo kết nối thành công.
Bước 3: Khởi động và cấu hình INVT Studio
Mở phần mềm INVT Studio trên máy tính, tạo một dự án mới hoặc mở dự án có sẵn và tìm đến mục cài đặt truyền thông (Communication Settings). Tại đây, chọn loại giao tiếp là Serial Port (Cổng Nối tiếp) và chọn đúng số hiệu cổng COM đã xác định ở bước kết nối phần cứng. Quan trọng nhất, bạn phải cài đặt các thông số giao tiếp gồm Baud Rate, Data Format (Parity, Data bits, Stop bits) trùng khớp hoàn toàn với các giá trị đã cài đặt trên biến tần ở bước trước (ví dụ: Baud Rate 9600, Parity None, Data bits 8, Stop bits 1). Đồng thời, nhập địa chỉ Slave Address giống với giá trị P14.00 (ví dụ là 1), sau đó lưu cấu hình và nhấn nút Connect để kết nối.
Bước 4: Sử dụng các tính năng của phần mềm
Khi kết nối thành công và phần mềm hiển thị trạng thái Online, bạn có thể khai thác nhiều tính năng mạnh mẽ. Chức năng Giám sát (Monitor) cho phép xem trực tuyến các thông số vận hành như tần số, dòng điện, điện áp và trạng thái lỗi dưới dạng số hoặc đồ thị. Tính năng Đọc/Ghi tham số giúp tải toàn bộ cài đặt từ biến tần lên máy tính để chỉnh sửa, sau đó nạp ngược lại xuống thiết bị, rất tiện lợi khi cần cài đặt nhiều thông số cùng lúc. Ngoài ra, bạn có thể sử dụng tính năng Sao lưu/Phục hồi để lưu bộ thông số thành file máy tính, dùng để nạp cho các biến tần khác cùng loại nhằm đảm bảo tính đồng nhất. Một số phiên bản phần mềm còn hỗ trợ bảng điều khiển cơ bản để chạy thử và chức năng chẩn đoán giúp xem lại lịch sử lỗi đã xảy ra.
4. Lập trình biến tần INVT GD20 0.75kW
“Lập trình” biến tần GD20-0R7G-S2-BK Biến tần INVT GD20 1AC 220V 0.75kW thực chất là quá trình cài đặt các tham số (parameters) để định cấu hình hoạt động của nó sao cho phù hợp nhất với yêu cầu của động cơ và ứng dụng cụ thể.
Dòng biến tần INVT GD20 được thiết kế với giao diện cài đặt thân thiện và cấu trúc tham số logic, giúp ngay cả những kỹ thuật viên điện mới (nhóm 28-35 tuổi) cũng có thể nhanh chóng làm quen và thực hiện các cài đặt cơ bản.
Việc cài đặt đúng và đủ các tham số không chỉ đảm bảo biến tần hoạt động ổn định, an toàn mà còn giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị – những yếu tố mà các quản lý kỹ thuật và chủ doanh nghiệp luôn quan tâm. Thanhthienphu.vn sẽ hướng dẫn bạn cách truy cập và cài đặt một số nhóm tham số quan trọng nhất, kèm theo ví dụ cụ thể cho các ứng dụng phổ biến.
Cách truy cập và thay đổi tham số:
- Nhấn nút PRG/ESC: Để vào chế độ cài đặt tham số. Màn hình sẽ hiển thị P00.00 hoặc nhóm tham số gần nhất đã truy cập.
- Sử dụng phím ▲/▼: Để di chuyển giữa các nhóm tham số (P00, P01, P02…) hoặc giữa các tham số trong cùng một nhóm (P00.00, P00.01, P00.02…).
- Nhấn nút DATA/ENT: Để chọn nhóm tham số hoặc tham số muốn xem/thay đổi. Màn hình sẽ hiển thị giá trị hiện tại của tham số đó.
- Sử dụng phím ▲/▼: Để thay đổi giá trị của tham số. (Một số tham số có thể yêu cầu nhấn thêm phím SHIFT/QUICK để di chuyển con trỏ).
- Nhấn nút DATA/ENT: Để lưu giá trị mới đã cài đặt. Màn hình sẽ nhấp nháy xác nhận lưu thành công.
- Nhấn nút PRG/ESC: Để thoát khỏi tham số hiện tại hoặc thoát khỏi chế độ cài đặt.
Lưu ý quan trọng: Một số tham số chỉ có thể thay đổi khi biến tần đang ở trạng thái dừng (Stop). Tham khảo tài liệu kỹ thuật (manual) của GD20 để biết chi tiết thuộc tính của từng tham số.
4.1. Cài đặt thông số cơ bản cho động cơ (Nhóm P02)
Đây là bước cực kỳ quan trọng, đặc biệt khi sử dụng chế độ điều khiển SVC hoặc muốn chức năng bảo vệ quá tải động cơ hoạt động chính xác. Các thông số này thường được ghi trên nhãn (nameplate) của động cơ.
- P02.00 (Loại động cơ): Chọn loại động cơ phù hợp (thường là 0: Động cơ không đồng bộ).
- P02.01 (Công suất định mức động cơ): Nhập công suất định mức của động cơ (kW). Ví dụ: 0.75.
- P02.02 (Tần số định mức động cơ): Nhập tần số định mức (Hz), thường là 50Hz tại Việt Nam.
- P02.03 (Tốc độ định mức động cơ): Nhập tốc độ vòng/phút (RPM) định mức của động cơ. Ví dụ: 1400, 2850…
- P02.04 (Điện áp định mức động cơ): Nhập điện áp định mức (V). Với biến tần ngõ ra 0-220V 3 pha, nếu động cơ có ghi 220/380V thì cần đấu tam giác (Delta) và nhập 220V vào đây.
- P02.05 (Dòng điện định mức động cơ): Nhập dòng điện định mức (A) tương ứng với cách đấu dây (Tam giác – 220V). Giá trị này rất quan trọng cho việc bảo vệ quá tải.
- P02.06 (Tự động dò thông số – Auto-tuning): Sau khi nhập các thông số P02.01 đến P02.05, bạn nên thực hiện Auto-tuning nếu muốn dùng chế độ SVC hoặc muốn tối ưu hiệu suất. Chọn giá trị 1 (Dò thông số tĩnh – không quay động cơ) hoặc 2 (Dò thông số động – động cơ sẽ quay). Nhấn DATA/ENT, biến tần sẽ thực hiện quá trình dò và tự động cập nhật các tham số nội bộ. Lưu ý: Đảm bảo an toàn khi chọn dò động.
Việc nhập chính xác thông số động cơ giúp biến tần tính toán và điều khiển tối ưu hơn, bảo vệ động cơ hiệu quả hơn.
4.2. Thiết lập chế độ điều khiển (Nhóm P00)
Nhóm P00 chứa các tham số cài đặt cơ bản và quan trọng nhất, quyết định cách thức biến tần hoạt động.
P00.00 (Lựa chọn chế độ điều khiển): Chọn 0 (SVC) hoặc 1 (V/F). Lựa chọn tùy thuộc vào yêu cầu ứng dụng như đã phân tích ở mục 3.1. Mặc định thường là SVC.
P00.01 (Kênh lệnh chạy – Command Source): Xác định tín hiệu nào sẽ điều khiển biến tần chạy/dừng.
- 0: Bàn phím (Nhấn RUN/STOP trên biến tần).
- 1: Terminal (Sử dụng các ngõ vào số DI, ví dụ DI1 nối với công tắc chạy/dừng).
- 2: Truyền thông (Điều khiển qua Modbus RS485).
P00.03 (Kênh đặt tần số chính – Main Frequency Source X): Xác định tín hiệu nào sẽ đặt tốc độ cho biến tần.
- 0: Bàn phím (Dùng phím ▲/▼ để đặt tần số).
- 1: AI1 (Ngõ vào analog 1, ví dụ nối với biến trở hoặc tín hiệu 0-10V).
- 2: AI2 (Ngõ vào analog 2, ví dụ tín hiệu 4-20mA).
- 5: Truyền thông Modbus.
- 7: Đa cấp tốc độ (Sử dụng các ngõ vào số DI để chọn các cấp tốc độ đã cài đặt trước).
P00.04 (Tần số tối đa – Max. Frequency): Giới hạn tần số hoạt động cao nhất của biến tần. Thường đặt bằng hoặc cao hơn tần số định mức động cơ (ví dụ 50.00 Hz hoặc 60.00 Hz).
P00.05 (Tần số giới hạn trên – Upper Limit Frequency): Giới hạn tần số cài đặt cao nhất mà người dùng có thể đặt. Thường đặt bằng P00.04.
P00.06 (Tần số vận hành – Running Frequency – khi dùng bàn phím): Giá trị tần số sẽ chạy khi P00.03 = 0 và nhấn RUN.
Ví dụ cài đặt: Điều khiển chạy/dừng bằng công tắc nối vào DI1, điều chỉnh tốc độ bằng biến trở nối vào AI1. -> Cài đặt: P00.01 = 1, P00.03 = 1. (Cần cài đặt thêm chức năng cho DI1 là Chạy/Dừng và cấu hình AI1 là 0-10V trong nhóm P05).
4.3. Cài đặt thời gian tăng tốc/giảm tốc (Nhóm P00)
Thời gian tăng tốc và giảm tốc ảnh hưởng đến độ mượt của quá trình khởi động/dừng và dòng điện khởi động.
- P00.11 (Thời gian tăng tốc 1 – Acceleration Time 1): Thời gian (giây) để biến tần tăng tốc từ 0 Hz lên tần số tối đa (P00.04). Giá trị lớn hơn giúp khởi động mượt hơn, giảm dòng khởi động, nhưng tăng thời gian đạt tốc độ mong muốn. Giá trị quá nhỏ có thể gây lỗi quá dòng. Cần cài đặt phù hợp với quán tính của tải. Ví dụ: 5.0 giây.
- P00.12 (Thời gian giảm tốc 1 – Deceleration Time 1): Thời gian (giây) để biến tần giảm tốc từ tần số tối đa (P00.04) xuống 0 Hz. Giá trị lớn hơn giúp dừng mượt hơn. Giá trị quá nhỏ có thể gây lỗi quá áp (OV) nếu tải có quán tính lớn và không có điện trở hãm. Ví dụ: 5.0 giây.
Ví dụ ứng dụng:
- Bơm/Quạt: Có thể đặt thời gian tăng/giảm tốc tương đối dài (10-30s) để tránh sốc áp suất/lưu lượng và tối ưu năng lượng.
- Băng tải: Thời gian cần đủ nhanh để đáp ứng yêu cầu vận hành nhưng đủ mượt để không làm đổ vật liệu (3-10s).
- Máy cần dừng nhanh: Thời gian giảm tốc ngắn, có thể cần lắp thêm điện trở hãm và kích hoạt chức năng hãm động năng (trong nhóm P04 nếu cần).
Ngoài các nhóm tham số trên, còn rất nhiều nhóm khác để tinh chỉnh các chức năng nâng cao như:
- P01: Tham số liên quan đến động cơ (khi dùng V/F).
- P04: Tham số liên quan đến hãm.
- P05: Tham số ngõ vào Terminal (cấu hình chức năng cho DI, AI).
- P06: Tham số ngõ ra Terminal (cấu hình chức năng cho Relay, Y, AO).
- P07: Tham số bảo vệ động cơ (cài đặt mức bảo vệ quá tải).
- P08: Tham số PID.
- P10: Tham số hiển thị và bàn phím.
- P11: Tham số liên quan đến các lỗi.
- P14: Tham số truyền thông Modbus.
- P15: Tham số Simple PLC.
5. Xử lý nhanh các lỗi thường gặp trên biến tần GD20-0R7G-S2-BK
Mặc dù GD20-0R7G-S2-BK Biến tần INVT GD20 1AC 220V 0.75kW được thiết kế với độ tin cậy cao và tích hợp nhiều chức năng bảo vệ, trong quá trình vận hành, việc gặp phải các cảnh báo hoặc mã lỗi là điều khó tránh khỏi, đặc biệt trong môi trường công nghiệp với nhiều yếu tố tác động như điện áp lưới không ổn định, tải thay đổi đột ngột, hoặc cài đặt chưa phù hợp.
Việc nhận biết nhanh chóng ý nghĩa của các mã lỗi và biết cách xử lý cơ bản sẽ giúp các kỹ thuật viên điện, kỹ sư bảo trì (những người thường xuyên đối mặt với khó khăn về thiết bị hỏng hóc) giảm thiểu thời gian dừng máy, đảm bảo tiến độ sản xuất. Thanhthienphu.vn tổng hợp một số lỗi thường gặp và gợi ý cách khắc phục nhanh, giúp bạn tự tin hơn trong việc quản lý và vận hành biến tần.
Cách nhận biết lỗi: Khi có lỗi xảy ra, biến tần thường sẽ dừng hoạt động (Trip), ngắt điện áp ra động cơ và hiển thị mã lỗi trên màn hình LED. Đồng thời, ngõ ra Relay báo lỗi (nếu được cài đặt) cũng sẽ tác động.
Một số mã lỗi phổ biến và cách xử lý:
| Mã lỗi |
Nguyên nhân có thể |
Gợi ý khắc phục nhanh |
| Err01 / OH1
Overheat (Quá nhiệt tản nhiệt) |
– Nhiệt độ môi trường quá cao (>40-50°C).
– Quạt làm mát bị hỏng, kẹt hoặc bị bẩn.
– Khe thông gió của biến tần hoặc tủ điện bị tắc.
– Lắp đặt biến tần quá gần nhau hoặc gần nguồn nhiệt khác.
– Biến tần hoạt động quá tải trong thời gian dài. |
– Kiểm tra nhiệt độ môi trường, cải thiện thông gió cho khu vực lắp đặt biến tần.
– Kiểm tra quạt làm mát, vệ sinh hoặc thay thế nếu cần.
– Vệ sinh bụi bẩn trên tản nhiệt và các khe thông gió.
– Đảm bảo khoảng cách lắp đặt theo khuyến cáo của nhà sản xuất.
– Kiểm tra lại tải, xem xét tăng công suất biến tần nếu tải quá nặng. Chờ biến tần nguội, nhấn RESET để xóa lỗi. |
| Err02 / OC1
Overcurrent during Accel (Quá dòng khi tăng tốc) |
– Thời gian tăng tốc (P00.11) cài đặt quá ngắn.
– Moment khởi động quá lớn (tải quá nặng).
– Chức năng bù moment (Torque Boost) cài đặt quá cao.
– Ngắn mạch hoặc chạm đất ở dây dẫn động cơ hoặc bên trong động cơ.
– Công suất biến tần quá nhỏ so với động cơ/tải.
– Lỗi phần cứng biến tần (IGBT hỏng). |
– Tăng thời gian tăng tốc (P00.11).
– Giảm cài đặt bù moment (nếu có sử dụng).
– Kiểm tra cách điện của cáp động cơ và động cơ (dùng megohmmeter).
– Kiểm tra thông số động cơ và khả năng chịu tải của biến tần.
– Thử tháo động cơ khỏi biến tần và chạy không tải. Nếu vẫn lỗi, khả năng cao lỗi phần cứng -> Liên hệ kỹ thuật.
– Nhấn RESET để xóa lỗi. |
| Err03 / OC2
Overcurrent during Decel (Quá dòng khi giảm tốc) |
– Thời gian giảm tốc (P00.12) quá ngắn với tải có quán tính lớn.
– Lỗi phần cứng biến tần (IGBT hỏng).
– Ngắn mạch ngõ ra. |
– Tăng thời gian giảm tốc (P00.12).
– Xem xét lắp đặt điện trở hãm và kích hoạt chức năng hãm động năng.
– Kiểm tra cáp và động cơ.
– Nhấn RESET để xóa lỗi. |
| Err04 / OC3
Overcurrent during Constant Speed (Quá dòng khi chạy ổn định) |
– Tải thay đổi đột ngột, tăng vọt.
– Điện áp nguồn không ổn định.
– Ngắn mạch hoặc chạm đất ở dây dẫn động cơ hoặc bên trong động cơ.
– Lỗi phần cứng biến tần (IGBT hỏng). |
– Kiểm tra sự ổn định của tải, xem xét cơ cấu cơ khí.
– Kiểm tra sự ổn định của điện áp nguồn.
– Kiểm tra cách điện của cáp động cơ và động cơ.
– Nhấn RESET để xóa lỗi. |
| Err05 / OL1
Overload (Quá tải biến tần) |
– Biến tần hoạt động với dòng điện cao hơn định mức trong thời gian dài (vượt quá khả năng chịu quá tải 150% trong 60s).
– Tải quá nặng so với công suất biến tần. |
– Kiểm tra lại tải, đảm bảo phù hợp với công suất biến tần.
– Xem xét lại quy trình vận hành, tránh để biến tần chạy quá tải liên tục.
– Cân nhắc nâng cấp biến tần công suất lớn hơn.
– Nhấn RESET để xóa lỗi. |
| Err06 / OL2
Motor Overload (Quá tải động cơ) |
– Cài đặt bảo vệ quá tải động cơ (P07.01 – dòng bảo vệ) quá thấp hoặc không chính xác.
– Động cơ bị kẹt cơ khí hoặc chạy với tải quá nặng trong thời gian dài.
– Thông số động cơ (P02) cài đặt không đúng. |
– Kiểm tra và cài đặt lại P07.01 theo dòng định mức thực tế của động cơ (ghi trên nhãn).
– Kiểm tra cơ cấu cơ khí, đảm bảo động cơ không bị kẹt.
– Kiểm tra lại tải làm việc.
– Kiểm tra và cài đặt lại chính xác các tham số trong nhóm P02.
– Nhấn RESET để xóa lỗi. |
| Err07 / OV1
Overvoltage during Accel (Quá áp khi tăng tốc) |
– Điện áp nguồn đầu vào quá cao (>220V + 15%).
– Lỗi phần cứng biến tần. |
– Kiểm tra điện áp nguồn cung cấp, đảm bảo nằm trong giới hạn cho phép.
– Nếu điện áp ổn định mà vẫn lỗi -> Liên hệ kỹ thuật.
– Nhấn RESET để xóa lỗi. |
| Err08 / OV2
Overvoltage during Decel (Quá áp khi giảm tốc) |
– Thời gian giảm tốc (P00.12) quá ngắn với tải có quán tính lớn, năng lượng tái sinh trả về DC link quá nhiều.
– Điện áp nguồn đầu vào quá cao.
– Chưa lắp hoặc điện trở hãm bị lỗi (nếu có yêu cầu). |
– Tăng thời gian giảm tốc (P00.12).
– Kiểm tra điện áp nguồn.
– Nếu ứng dụng yêu cầu dừng nhanh và có quán tính lớn, cần lắp đặt điện trở hãm phù hợp và kích hoạt chức năng hãm (P00.10, nhóm P04).
– Kiểm tra điện trở hãm nếu đã lắp.
– Nhấn RESET để xóa lỗi. |
| Err09 / OV3
Overvoltage during Constant Speed (Quá áp khi chạy ổn định) |
– Điện áp nguồn đầu vào quá cao hoặc tăng đột ngột.
– Tải có tính tái sinh (ví dụ: thang máy đi xuống, cần trục hạ tải) mà không có giải pháp xử lý năng lượng tái sinh hiệu quả.
– Lỗi phần cứng biến tần. |
– Kiểm tra sự ổn định của điện áp nguồn.
– Đối với tải tái sinh, cần có giải pháp phù hợp (điện trở hãm, bộ trả năng lượng về lưới).
– Nếu điện áp ổn định, tải không tái sinh mà vẫn lỗi -> Liên hệ kỹ thuật.
– Nhấn RESET để xóa lỗi. |
| Err10 / UV
Undervoltage (Thấp áp) |
– Điện áp nguồn đầu vào quá thấp (<220V – 15%).
– Có sụt áp lớn khi khởi động tải nặng.
– Mất điện nguồn đột ngột.
– Lỗi mạch đo điện áp bên trong biến tần. |
– Kiểm tra điện áp nguồn, đảm bảo đủ và ổn định.
– Kiểm tra tiết diện dây dẫn nguồn, các điểm đấu nối, đảm bảo không gây sụt áp.
– Nếu điện áp ổn định mà vẫn lỗi -> Liên hệ kỹ thuật.
– Lỗi này thường tự xóa khi điện áp nguồn phục hồi. |
| Err11 / SPI
Input Phase Loss (Mất pha ngõ vào) |
– Mất một pha nguồn cấp cho biến tần (Đối với biến tần 1 pha như GD20-0R7G-S2-BK, lỗi này ít gặp hơn, nhưng có thể liên quan đến tiếp xúc nguồn kém).
– Cầu chì hoặc aptomat cấp nguồn bị nhảy/hỏng. |
– Kiểm tra lại nguồn cấp 1 pha 220V, đảm bảo tiếp xúc tốt tại cầu đấu L, N.
– Kiểm tra cầu chì, aptomat.
– Nhấn RESET để xóa lỗi sau khi khắc phục nguyên nhân. |
| Err14 / SPO
Output Phase Loss (Mất pha ngõ ra) |
– Mất kết nối một pha giữa biến tần và động cơ (đứt dây, lỏng cầu đấu U, V, W).
– Contactor (nếu có) giữa biến tần và động cơ bị hỏng 1 tiếp điểm.
– Động cơ bị đứt 1 cuộn dây. |
– Kiểm tra kỹ dây dẫn từ biến tần đến động cơ, siết chặt các đầu nối U, V, W.
– Kiểm tra contactor ngõ ra (nếu có).
– Kiểm tra điện trở các cuộn dây động cơ (phải tương đối bằng nhau).
– Nhấn RESET để xóa lỗi. |
| Err40 / CE
Communication Error (Lỗi giao tiếp) |
– Lỗi cài đặt tham số truyền thông (P14) không khớp với thiết bị chủ (PLC/HMI).
– Lỗi kết nối dây RS485 (đứt, lỏng, đấu sai cực).
– Nhiễu tín hiệu trên đường truyền.
– Thiết bị chủ gửi sai lệnh hoặc không phản hồi. |
– Kiểm tra lại các tham số P14.00, P14.01, P14.02 trên biến tần và cài đặt trên thiết bị chủ.
– Kiểm tra lại dây tín hiệu RS485, đảm bảo kết nối đúng A+-A+, B—B-.
– Sử dụng cáp xoắn đôi có chống nhiễu, đi dây xa nguồn động lực.
– Kiểm tra lại chương trình trên thiết bị chủ.
– Nhấn RESET để xóa lỗi. |
Lưu ý quan trọng khi xử lý lỗi:
- An toàn là trên hết: Luôn ngắt nguồn điện cung cấp cho biến tần trước khi thực hiện bất kỳ kiểm tra phần cứng nào (kiểm tra dây dẫn, động cơ, quạt…).
- Tham khảo tài liệu: Luôn đối chiếu mã lỗi và hướng dẫn xử lý trong tài liệu kỹ thuật (manual) chính thức của biến tần INVT GD20 để có thông tin chi tiết và chính xác nhất.
- Ghi nhận lịch sử lỗi: Biến tần thường lưu lại lịch sử các lỗi gần nhất (trong nhóm P07 hoặc P11). Việc kiểm tra lịch sử lỗi có thể giúp chẩn đoán các sự cố không thường xuyên.
- Không tự ý sửa chữa bo mạch: Nếu nghi ngờ lỗi phần cứng bên trong biến tần, tuyệt đối không tự ý tháo gỡ, sửa chữa bo mạch nếu không có chuyên môn. Việc này có thể gây hư hỏng nặng hơn và làm mất hiệu lực bảo hành.
- Liên hệ hỗ trợ kỹ thuật: Khi đã thử các bước khắc phục cơ bản mà lỗi vẫn tiếp diễn, hoặc gặp các mã lỗi không có trong danh sách trên, hoặc nghi ngờ lỗi phần cứng, hãy liên hệ ngay với đội ngũ hỗ trợ kỹ thuật chuyên nghiệp.
6. Nâng tầm hệ thống của bạn với GD20-0R7G-S2-BK từ Thanh Thiên Phú
Qua những phân tích chi tiết về thông số kỹ thuật, cấu tạo vững chắc, các tính năng thông minh vượt trội, cùng hướng dẫn cài đặt và xử lý sự cố cơ bản, chắc hẳn bạn đã cảm nhận được sức mạnh tiềm ẩn và những giá trị thiết thực mà GD20-0R7G-S2-BK Biến tần INVT GD20 1AC 220V 0.75kW mang lại.
Đây không chỉ là một thiết bị điều khiển tốc độ động cơ đơn thuần, mà là một khoản đầu tư thông minh, một giải pháp toàn diện giúp bạn giải quyết những thách thức cố hữu trong vận hành: từ việc nâng cao hiệu suất hoạt động của máy móc, tối ưu hóa quy trình sản xuất, đến việc tiết kiệm đáng kể chi phí điện năng và bảo trì, đồng thời nâng cao độ an toàn và tin cậy cho toàn bộ hệ thống.
Tại Thanh Thiên Phú, chúng tôi không chỉ cung cấp sản phẩm GD20-0R7G-S2-BK Biến tần INVT GD20 1AC 220V 0.75kW chính hãng, chất lượng cao với mức giá cạnh tranh nhất thị trường. Chúng tôi mang đến cho bạn một giải pháp tổng thể và sự an tâm tuyệt đối:
- Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ CO, CQ.
- Tồn kho lớn, sẵn sàng đáp ứng: Luôn có sẵn số lượng lớn biến tần GD20-0R7G-S2-BK và nhiều model khác, đáp ứng nhanh chóng mọi nhu cầu của bạn, dù bạn ở TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương hay bất kỳ tỉnh thành nào khác.
- Đội ngũ kỹ sư tư vấn chuyên sâu: Với kinh nghiệm dày dạn trong ngành điện công nghiệp và tự động hóa, các kỹ sư của chúng tôi (những người cùng ngành nghề, cùng độ tuổi và hiểu rõ khó khăn của bạn) sẽ lắng nghe nhu cầu, phân tích ứng dụng cụ thể và tư vấn lựa chọn chính xác model biến tần, phụ kiện đi kèm (điện trở hãm, bộ lọc EMC,…) cũng như giải pháp lắp đặt tối ưu nhất.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp tài liệu tiếng Việt chi tiết, hướng dẫn cài đặt, hỗ trợ xử lý sự cố từ xa hoặc trực tiếp một cách nhanh chóng và hiệu quả.
- Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành chính hãng từ INVT, đảm bảo quyền lợi tối đa cho khách hàng.
- Giá cả cạnh tranh và linh hoạt: Cung cấp báo giá tốt nhất, cùng các chính sách chiết khấu hấp dẫn cho khách hàng thân thiết và các đơn hàng dự án.
Đội ngũ chuyên gia của Thanh Thiên Phú đang chờ đợi để được lắng nghe, tư vấn và cung cấp cho bạn giải pháp biến tần GD20-0R7G-S2-BK phù hợp nhất, cùng báo giá ưu đãi đặc biệt.
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Thanh Thiên Phú – Đồng hành cùng bạn trên con đường tối ưu hóa hiệu suất và kiến tạo thành công bền vững trong lĩnh vực điện công nghiệp và tự động hóa.
Giảm giá trực tiếp trên đơn hàng
Chưa có đánh giá nào.
