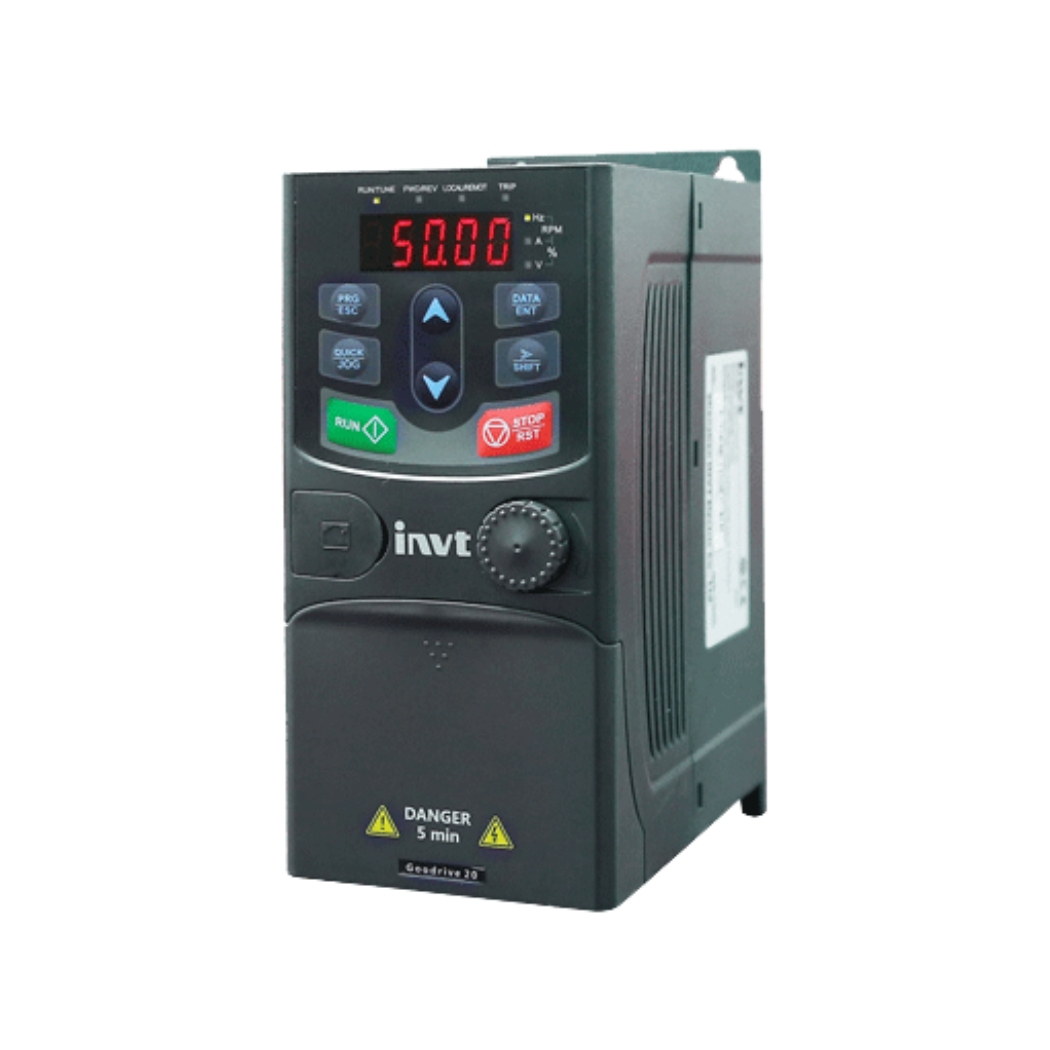

GD20-0R4G-SS2 – Biến tần INVT GD20 0.4kW điện áp vào/ra 1 pha 220V Là Giải Pháp Điều Khiển Động Cơ Thông Minh, Nâng Tầm Hiệu Suất Vận Hành Cho Doanh Nghiệp Việt, được phân phối chính hãng bởi thanhthienphu.vn.
Thiết bị điều khiển tốc độ động cơ ưu việt này không chỉ là một linh kiện điện tử, mà còn là chìa khóa mở ra cánh cửa tối ưu hóa quy trình sản xuất, tiết kiệm chi phí năng lượng và đảm bảo an toàn vận hành vượt trội cho mọi hệ thống.
1. Cấu tạo sản phẩm GD20-0R4G-SS2
Biến tần INVT GD20-0R4G-SS2, một thành viên ưu tú trong gia đình Goodrive20 của INVT, được chế tạo với sự tỉ mỉ và chú trọng đến từng chi tiết, nhằm mang lại một giải pháp điều khiển động cơ nhỏ gọn nhưng mạnh mẽ và bền bỉ. Với kinh nghiệm dày dặn trong lĩnh vực tự động hóa, INVT đã tích hợp những công nghệ tiên tiến nhất vào thiết kế của sản phẩm này, đảm bảo khả năng vận hành ổn định ngay cả trong những điều kiện làm việc khắc nghiệt nhất, vốn thường thấy tại các nhà xưởng, khu công nghiệp tại Việt Nam. Vỏ ngoài của thiết bị được làm từ nhựa công nghiệp cao cấp, có khả năng chống va đập và chịu nhiệt tốt, bảo vệ an toàn cho các linh kiện điện tử nhạy cảm bên trong. Hệ thống tản nhiệt thông minh, bao gồm quạt làm mát hiệu suất cao và các khe thoát nhiệt được bố trí hợp lý, giúp duy trì nhiệt độ hoạt động tối ưu, kéo dài tuổi thọ của biến tần và động cơ.
Bên trong lớp vỏ chắc chắn là một hệ thống vi mạch phức tạp, trái tim của biến tần, nơi các thuật toán điều khiển tiên tiến được thực thi. Bo mạch công suất (IGBT module) chất lượng cao từ các nhà sản xuất danh tiếng đảm bảo khả năng chịu tải và chuyển mạch hiệu quả, giảm thiểu tổn thất năng lượng. Các tụ điện dung lượng lớn, có tuổi thọ cao giúp ổn định điện áp và lọc nhiễu, góp phần nâng cao chất lượng nguồn điện cấp cho động cơ. Màn hình LED hiển thị rõ ràng các thông số vận hành như tần số, dòng điện, điện áp, và các mã lỗi, kết hợp với bàn phím điều khiển trực quan, cho phép người dùng dễ dàng cài đặt, giám sát và tùy chỉnh các thông số hoạt động mà không cần đến các thiết bị phụ trợ phức tạp. Các cổng kết nối đầu vào/đầu ra (terminals) được thiết kế chắc chắn, phân chia rõ ràng cho phần động lực và phần điều khiển, giúp việc đấu nối trở nên đơn giản, nhanh chóng và an toàn, giảm thiểu nguy cơ sai sót trong quá trình lắp đặt. Đặc biệt, thiết kế nhỏ gọn của GD20-0R4G-SS2 giúp tiết kiệm không gian lắp đặt trong tủ điện, một yếu tố quan trọng đối với các hệ thống có không gian hạn chế. Với cấu tạo ưu việt này, biến tần INVT GD20-0R4G-SS2 không chỉ là một thiết bị, mà là một đối tác đáng tin cậy, sẵn sàng cùng quý vị chinh phục những thách thức trong sản xuất và vận hành.
2. Các tính năng chính của sản phẩm GD20-0R4G-SS2
- Điều khiển Vector không gian (SVC) và Điều khiển V/F ưu việt: Biến tần GD20-0R4G-SS2 hỗ trợ cả hai chế độ điều khiển phổ biến. Chế độ V/F cơ bản phù hợp cho các ứng dụng đơn giản như bơm, quạt. Trong khi đó, chế độ điều khiển Vector không gian (Sensorless Vector Control – SVC) mang lại khả năng điều khiển momen xoắn vượt trội, đáp ứng momen khởi động lớn lên đến 150% ở tần số 0.5Hz, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao và khả năng đáp ứng nhanh như băng tải, máy đóng gói. Tính năng này giúp động cơ vận hành ổn định hơn, mượt mà hơn, đặc biệt là ở dải tốc độ thấp.
- Tiết kiệm năng lượng thông minh: Một trong những ưu điểm vượt trội của GD20-0R4G-SS2 là khả năng tối ưu hóa việc sử dụng năng lượng. Bằng cách điều chỉnh chính xác tần số và điện áp cấp cho động cơ theo yêu cầu thực tế của tải, biến tần giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp khởi động trực tiếp hay dùng các cơ cấu cơ khí để điều chỉnh tốc độ. Theo thống kê từ nhiều ứng dụng thực tế, việc sử dụng biến tần INVT có thể giúp tiết kiệm từ 10% đến 50% chi phí điện năng, một con số ấn tượng đối với bất kỳ doanh nghiệp nào.
- Chức năng bảo vệ toàn diện: An toàn cho thiết bị và con người luôn là ưu tiên hàng đầu. GD20-0R4G-SS2 được tích hợp đầy đủ các chức năng bảo vệ động cơ và biến tần khỏi các sự cố thường gặp như: quá dòng, quá áp, thấp áp, quá tải, quá nhiệt, mất pha đầu vào/đầu ra, chạm đất. Khi phát hiện sự cố, biến tần sẽ tự động ngắt hoặc điều chỉnh hoạt động để tránh hư hỏng, giảm thiểu thời gian dừng máy và chi phí sửa chữa. Điều này đặc biệt quan trọng, giúp các kỹ sư yên tâm vận hành hệ thống.
- Khả năng khởi động và dừng mềm: Tính năng này giúp loại bỏ các cú sốc cơ khí và sụt áp đột ngột khi khởi động động cơ, bảo vệ hệ thống cơ khí, kéo dài tuổi thọ của động cơ và các thiết bị liên quan. Việc dừng mềm cũng giúp giảm thiểu quán tính tải, đặc biệt hữu ích cho các ứng dụng băng tải, tránh đổ vỡ sản phẩm.
- Tích hợp bộ hãm động năng (Braking Unit): Đối với các ứng dụng có tải quán tính lớn hoặc cần dừng nhanh, biến tần GD20-0R4G-SS2 (cho các model công suất lớn hơn, tùy chọn cho model này) có thể tích hợp sẵn bộ hãm, hoặc hỗ trợ kết nối điện trở hãm ngoài, giúp tiêu tán năng lượng tái sinh một cách hiệu quả, đảm bảo động cơ dừng chính xác và an toàn.
- Giao tiếp truyền thông Modbus RTU: Việc tích hợp sẵn cổng giao tiếp RS485 hỗ trợ chuẩn Modbus RTU cho phép biến tần GD20-0R4G-SS2 dễ dàng kết nối với các thiết bị điều khiển khác như PLC, HMI, máy tính công nghiệp, tạo thành một hệ thống tự động hóa đồng bộ và thông minh. Điều này mở ra khả năng giám sát và điều khiển từ xa, thu thập dữ liệu vận hành để phân tích và tối ưu hóa quy trình.
- Dễ dàng cài đặt và vận hành: Với bàn phím trực quan và màn hình hiển thị rõ ràng, việc cài đặt thông số cho biến tần trở nên vô cùng đơn giản, ngay cả đối với những người dùng mới. Tài liệu hướng dẫn chi tiết bằng tiếng Việt và tiếng Anh do thanhthienphu.vn cung cấp sẽ hỗ trợ quý vị trong suốt quá trình lắp đặt và sử dụng.
- Kích thước nhỏ gọn, lắp đặt linh hoạt: Thiết kế tối ưu giúp GD20-0R4G-SS2 có kích thước nhỏ gọn, tiết kiệm không gian tủ điện, dễ dàng lắp đặt theo kiểu gắn DIN rail hoặc bắt vít trực tiếp lên mặt tủ.
3. Hướng dẫn kết nối GD20-0R4G-SS2
Bước 1: Chuẩn bị dụng cụ và kiểm tra thiết bị
- Chuẩn bị các dụng cụ cần thiết: tua vít phù hợp, kìm tuốt dây, kìm bấm cos, đồng hồ vạn năng.
- Kiểm tra biến tần GD20-0R4G-SS2: đảm bảo model đúng với yêu cầu (0.4kW, vào/ra 1 pha 220V), không có dấu hiệu hư hỏng vật lý do vận chuyển.
- Kiểm tra động cơ: đảm bảo động cơ phù hợp với công suất và điện áp của biến tần. Kiểm tra thông số trên nhãn động cơ.
Bước 2: Kết nối nguồn điện đầu vào (Input Power Supply)
- Xác định các cọc đấu nối nguồn đầu vào trên biến tần, thường được ký hiệu là L (Line) và N (Neutral) cho nguồn 1 pha 220VAC.
- Sử dụng dây dẫn có tiết diện phù hợp với công suất 0.4kW (tham khảo tài liệu của INVT, thường là 1.0mm² đến 1.5mm²).
- Đấu dây L của nguồn vào cọc L của biến tần, dây N của nguồn vào cọc N của biến tần.
- Nên lắp đặt một aptomat (MCB) hoặc cầu dao phù hợp trước đầu vào biến tần để bảo vệ và dễ dàng ngắt nguồn khi cần thiết. Giá trị aptomat khuyến nghị thường khoảng 6A đến 10A cho công suất 0.4kW.
Bước 3: Kết nối động cơ điện (Motor Connection)
- Xác định các cọc đấu nối đầu ra cho động cơ trên biến tần, thường được ký hiệu là U, V, W. Mặc dù là đầu ra 1 pha, biến tần vẫn có thể cung cấp 3 pha giả lập cho các động cơ 3 pha đấu tam giác chạy ở điện áp 220V, hoặc cấp 2 dây cho động cơ 1 pha có tụ. Đối với GD20-0R4G-SS2 là model vào 1 pha ra 1 pha, bạn sẽ kết nối 2 dây pha và trung tính của động cơ vào các cọc U và W (hoặc theo chỉ dẫn cụ thể của tài liệu cho model này). Luôn tham khảo sơ đồ đấu dây trong manual của biến tần cho model SS2 (Single-phase output).
- Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức của động cơ.
- Đấu các dây U, V, W từ biến tần tương ứng với các cọc U, V, W trên hộp đấu dây của động cơ (nếu là động cơ 3 pha dùng với biến tần 1 pha ra 3 pha). Với model SS2 (1 pha ra 1 pha), kết nối theo sơ đồ dành riêng cho động cơ 1 pha.
Bước 4: Kết nối dây tiếp địa (Grounding – PE)
- Đây là bước cực kỳ quan trọng để đảm bảo an toàn.
- Kết nối cọc tiếp địa (PE hoặc GND) trên biến tần với hệ thống tiếp địa của nhà xưởng hoặc tòa nhà. Dây tiếp địa phải có tiết diện phù hợp và đảm bảo kết nối chắc chắn.
Bước 5: Kết nối các tín hiệu điều khiển (Control Signals – Tùy chọn)
Biến tần GD20-0R4G-SS2 hỗ trợ nhiều ngõ vào/ra số (Digital Inputs/Outputs – DI/DO) và ngõ vào/ra tương tự (Analog Inputs/Outputs – AI/AO) cho phép điều khiển từ bên ngoài (nút nhấn, công tắc, PLC, cảm biến).
Ví dụ:
- Chạy/Dừng ngoài: Đấu nút nhấn thường mở (NO) qua các cọc DIx và COM.
- Điều khiển tốc độ bằng biến trở ngoài: Đấu biến trở (thường là 5kΩ hoặc 10kΩ) vào các cọc +10V, AIx, và GND.
- Tín hiệu phản hồi trạng thái: Sử dụng các ngõ ra Relay (RO) hoặc Transistor (DO) để báo trạng thái chạy, dừng, lỗi.
Tham khảo sơ đồ đấu dây chi tiết trong tài liệu kỹ thuật của INVT GD20 để biết chức năng cụ thể của từng cọc DI/DO/AI/AO.
Bước 6: Kiểm tra lại toàn bộ kết nối
- Trước khi cấp nguồn, hãy kiểm tra kỹ lại tất cả các mối nối, đảm bảo chúng được siết chặt, không có dây nào bị lỏng hoặc chạm chập.
- Đảm bảo không có vật lạ rơi vào bên trong biến tần.
4. Ứng dụng của sản phẩm GD20-0R4G-SS2
Trong ngành sản xuất công nghiệp:
- Máy đóng gói nhỏ: Điều khiển tốc độ băng tải nạp liệu, dao cắt, cơ cấu dán nhãn một cách chính xác, đảm bảo sản phẩm được đóng gói đồng đều, đẹp mắt và nâng cao năng suất. Khả năng khởi động/dừng mềm giúp bảo vệ sản phẩm dễ vỡ.
- Máy chế biến thực phẩm quy mô nhỏ: Điều khiển tốc độ máy xay, máy trộn, máy thái lát, đảm bảo chất lượng chế biến và an toàn vệ sinh thực phẩm. Ví dụ, trong các xưởng làm bánh mì nhỏ, biến tần có thể điều khiển máy trộn bột, máy cán bột.
- Máy dệt, máy may công nghiệp đơn lẻ: Điều chỉnh tốc độ động cơ máy may, máy vắt sổ, giúp thợ vận hành dễ dàng kiểm soát đường may, phù hợp với nhiều loại vải và yêu cầu kỹ thuật khác nhau.
- Băng tải nhẹ, băng chuyền nhỏ: Vận chuyển sản phẩm, linh kiện trong các dây chuyền lắp ráp nhỏ hoặc phân loại hàng hóa. Biến tần giúp đồng bộ tốc độ giữa các công đoạn, tránh ùn tắc.
- Quạt thông gió, quạt hút công nghiệp nhỏ: Điều chỉnh lưu lượng gió theo nhu cầu thực tế, tiết kiệm điện năng và giảm tiếng ồn trong nhà xưởng, kho bãi.
Trong lĩnh vực xây dựng và dân dụng:
- Máy bơm nước công suất nhỏ: Điều khiển bơm cấp nước cho các tòa nhà nhỏ, bơm tuần hoàn trong hệ thống làm mát, hoặc bơm tưới tiêu quy mô nhỏ. Chức năng điều khiển áp suất PID tích hợp (nếu có hoặc kết hợp PLC mini) giúp duy trì áp lực nước ổn định.
- Cửa cuốn, cổng tự động: Giúp cửa, cổng vận hành êm ái, điều chỉnh được tốc độ đóng/mở, tăng độ bền cho cơ cấu cơ khí.
Trong ngành tự động hóa và chế tạo máy:
- Cơ cấu chấp hành nhỏ trong máy móc tự động: Điều khiển các chuyển động nhỏ, chính xác trong các máy tự động hóa, robot đơn giản.
- Máy công cụ mini: Điều khiển tốc độ trục chính của máy khoan bàn nhỏ, máy tiện mini, máy mài nhỏ trong các xưởng gia công cơ khí nhỏ hoặc phòng thí nghiệm.
Trong các ngành nghề khác:
- Thiết bị phòng thí nghiệm: Máy ly tâm nhỏ, máy khuấy từ, các thiết bị cần điều chỉnh tốc độ chính xác.
- Nông nghiệp công nghệ cao quy mô nhỏ: Điều khiển quạt trong nhà kính, bơm tưới nhỏ giọt.
5. Khắc phục một số lỗi thường gặp khi sử dụng biến tần GD20-0R4G-SS2
Lỗi OU1, OU2, OU3 (Overvoltage – Quá áp):
Mô tả: Điện áp DC Bus bên trong biến tần vượt quá ngưỡng cho phép trong quá trình tăng tốc (OU1), giảm tốc (OU2), hoặc vận hành ổn định (OU3).
Nguyên nhân có thể:
- Điện áp nguồn đầu vào quá cao.
- Thời gian giảm tốc cài đặt quá ngắn, đặc biệt với tải có quán tính lớn, gây ra hiện tượng tái sinh năng lượng mạnh.
- Chưa lắp đặt hoặc điện trở xả (braking resistor) bị hỏng (nếu ứng dụng yêu cầu).
Hướng khắc phục ban đầu:
- Kiểm tra lại điện áp nguồn cung cấp, đảm bảo nằm trong dải cho phép của biến tần (thường là 220VAC ±15%).
- Tăng thời gian giảm tốc (thông số P00.12).
- Kiểm tra hoặc lắp đặt điện trở xả phù hợp nếu tải có quán tính lớn và thường xuyên dừng nhanh. Liên hệ thanhthienphu.vn để được tư vấn chọn điện trở xả.
Lỗi OL1, OL2 (Overload – Quá tải):
Mô tả: Biến tần phát hiện dòng điện đầu ra vượt quá giới hạn cho phép (OL1 – quá tải động cơ, OL2 – quá tải biến tần).
Nguyên nhân có thể:
- Tải cơ khí quá nặng so với công suất động cơ và biến tần.
- Thời gian tăng tốc cài đặt quá ngắn.
- Động cơ bị kẹt hoặc gặp sự cố cơ khí.
- Thông số bảo vệ quá tải động cơ (P02.25, P02.26) cài đặt không phù hợp.
Hướng khắc phục ban đầu:
- Kiểm tra lại tải cơ khí, đảm bảo không bị kẹt hoặc quá nặng.
- Tăng thời gian tăng tốc (thông số P00.11).
- Kiểm tra động cơ, các bộ phận truyền động.
- Kiểm tra và điều chỉnh lại thông số bảo vệ quá tải động cơ cho phù hợp với thông số thực tế của động cơ.
Lỗi LU (Undervoltage – Thấp áp):
Mô tả: Điện áp DC Bus bên trong biến tần thấp hơn ngưỡng cho phép.
Nguyên nhân có thể:
- Điện áp nguồn đầu vào quá thấp hoặc không ổn định, sụt áp đột ngột.
- Công tắc tơ đầu vào bị lỗi hoặc dây nguồn bị lỏng.
- Nguồn điện cung cấp không đủ công suất.
Hướng khắc phục ban đầu:
- Kiểm tra lại điện áp nguồn cung cấp.
- Kiểm tra các kết nối dây nguồn, công tắc tơ, aptomat.
- Đảm bảo nguồn điện ổn định và đủ công suất.
Lỗi OH1, OH2 (Overheat – Quá nhiệt):
Mô tả: Biến tần phát hiện nhiệt độ bên trong (OH1 – quá nhiệt bộ tản nhiệt IGBT) hoặc nhiệt độ môi trường (OH2 – tùy model) vượt ngưỡng an toàn.
Nguyên nhân có thể:
- Nhiệt độ môi trường lắp đặt biến tần quá cao.
- Quạt làm mát của biến tần bị hỏng hoặc bị kẹt bụi bẩn.
- Các khe thông gió của biến tần bị che chắn.
- Biến tần hoạt động quá tải trong thời gian dài.
Hướng khắc phục ban đầu:
- Cải thiện điều kiện thông gió cho tủ điện, đảm bảo nhiệt độ môi trường xung quanh biến tần nằm trong giới hạn cho phép (thường từ -10°C đến +40°C hoặc +50°C tùy theo derating).
- Vệ sinh quạt làm mát và các khe thông gió. Kiểm tra xem quạt có hoạt động không.
- Giảm tải hoặc xem xét chọn biến tần có công suất lớn hơn nếu thường xuyên hoạt động ở giới hạn tải.
Lỗi SPI, SPF (Input/Output Phase Loss – Mất pha đầu vào/đầu ra):
Mô tả: Biến tần phát hiện mất một hoặc nhiều pha ở đầu vào (SPI) hoặc đầu ra (SPF). Lưu ý, GD20-0R4G-SS2 là model 1 pha nên lỗi này có thể liên quan đến việc kết nối không chắc chắn hoặc dây bị đứt.
Nguyên nhân có thể:
- Dây nguồn đầu vào hoặc dây ra động cơ bị lỏng, đứt, hoặc kết nối không tốt.
- Cầu chì hoặc aptomat đầu vào bị ngắt một pha (đối với nguồn 3 pha, không áp dụng trực tiếp cho model này nhưng là nguyên lý chung).
- Tiếp điểm công tắc tơ bị hỏng.
Hướng khắc phục ban đầu:
- Kiểm tra kỹ lưỡng tất cả các kết nối dây nguồn đầu vào và dây ra động cơ.
- Đảm bảo các đầu cos được bấm chắc chắn.
Lưu ý quan trọng:
- Khi biến tần báo lỗi, hãy ghi lại mã lỗi trước khi reset.
- Luôn ngắt nguồn điện trước khi kiểm tra hoặc thao tác trên biến tần và động cơ.
- Tham khảo kỹ tài liệu hướng dẫn sử dụng của INVT GD20 để biết thêm chi tiết về các mã lỗi khác và cách xử lý.
