GD20-015G-4 Biến tần INVT 3AC 380V 15kW, giải pháp hoàn hảo cho các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm sự đột phá trong hiệu suất và tiết kiệm năng lượng.
Thiết bị truyền động này từ INVT mang đến khả năng điều khiển động cơ mạnh mẽ, chính xác, đồng thời giảm thiểu chi phí vận hành và nâng cao tuổi thọ hệ thống tại thanhthienphu.vn.
1. Thông tin chi tiết về GD20-015G-4 Biến tần INVT 3AC 380V 15kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | GD20-015G-4 Biến tần INVT 3AC 380V 15kW |
| Hãng sản xuất | INVT (Shenzhen INVT Electric Co., Ltd.) |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha, 380V (-15%) ~ 440V (+10%) |
| Công suất | 15kW (20HP) |
| Dải tần số đầu ra | 0 – 400Hz |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 1 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |

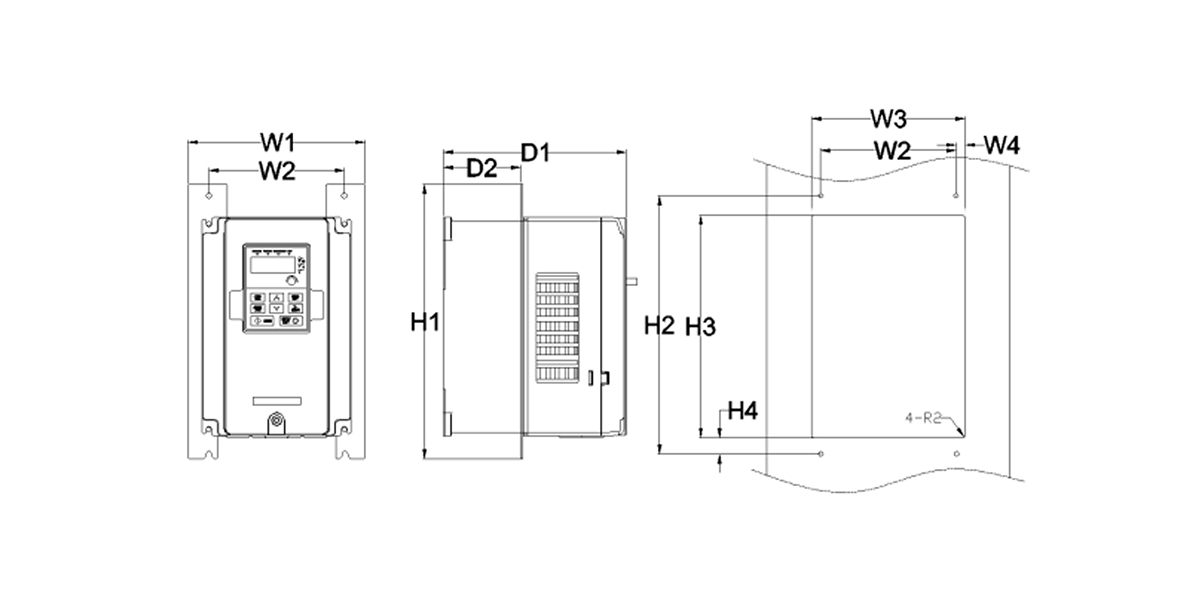

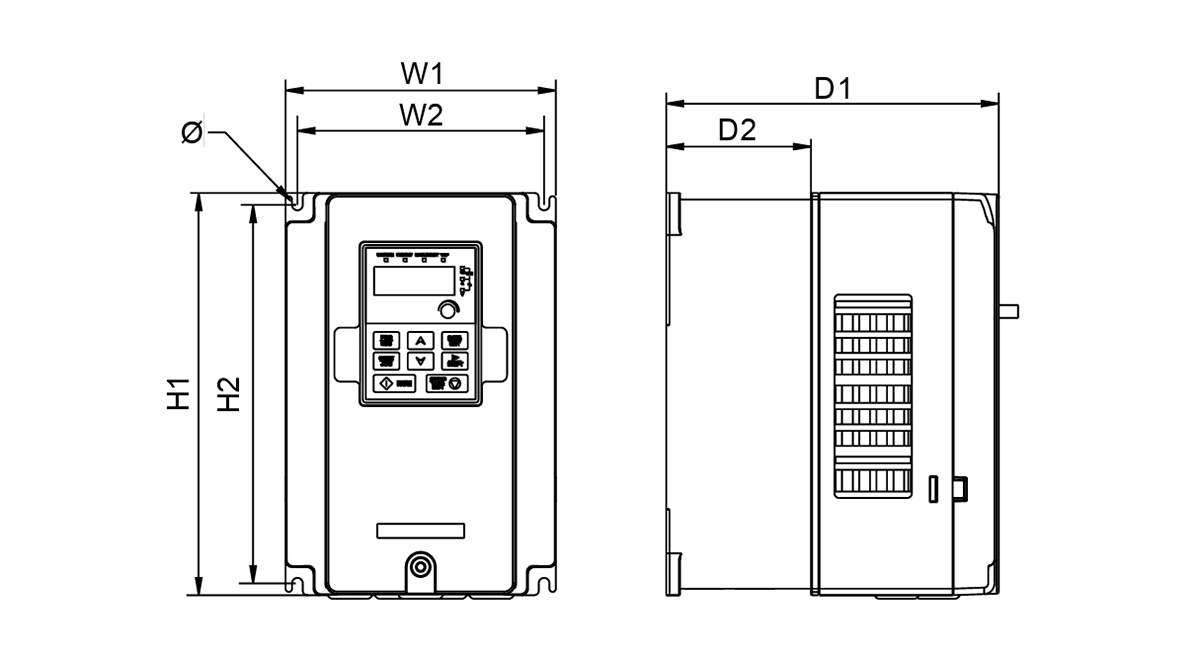

| Kích thước (Cao x Rộng x Sâu) | 320 x 220 x 198 mm |
| Trọng lượng | 6.8 kg |
| Tiêu chuẩn | CE, UL, RoHS, TUV |
| Phần mềm hỗ trợ | INVT Studio |
2. Cấu tạo sản phẩm GD20-015G-4 Biến tần INVT 3AC 380V 15kW
Biến tần GD20-015G-4 không chỉ là một khối kim loại, mà là một “tác phẩm nghệ thuật” kỹ thuật, được tạo nên từ sự kết hợp tinh tế của nhiều thành phần điện tử và cơ khí.
Mỗi bộ phận đều đóng một vai trò quan trọng, đảm bảo cho biến tần hoạt động một cách mượt mà và hiệu quả:
- Khối chỉnh lưu (Rectifier): “Trái tim” của biến tần, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC). Khối này thường sử dụng các diode hoặc thyristor để thực hiện quá trình này.
- Khối nghịch lưu (Inverter): “Bộ não” của biến tần, sử dụng các van bán dẫn công suất (IGBT) để biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được. Đây chính là yếu tố then chốt giúp biến tần điều khiển tốc độ động cơ.
- Khối điều khiển (Control Unit): “Trung tâm chỉ huy” của biến tần, bao gồm bộ vi xử lý (Microprocessor) và các mạch điện tử khác, có nhiệm vụ xử lý tín hiệu điều khiển, tính toán và đưa ra các lệnh điều khiển cho khối nghịch lưu.
- Tụ điện DC (DC Bus Capacitor): “Bình chứa năng lượng” của biến tần, có nhiệm vụ lưu trữ năng lượng điện một chiều (DC) từ khối chỉnh lưu, cung cấp năng lượng ổn định cho khối nghịch lưu.
- Cuộn kháng DC (DC Reactor) (tùy chọn): Giúp làm mịn dòng điện một chiều, giảm sóng hài và cải thiện hệ số công suất.
- Cuộn kháng đầu ra (Output Reactor) (tùy chọn): Giảm sóng hài điện áp đầu ra, bảo vệ động cơ và giảm nhiễu điện từ.
- Điện trở hãm (Braking Resistor) (tùy chọn): Giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc, đảm bảo an toàn và ổn định cho hệ thống.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Bàn phím và màn hình hiển thị (Keypad and Display): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và hiển thị các thông báo lỗi.
- Cổng truyền thông (Communication Ports): Hỗ trợ các chuẩn truyền thông như Modbus RTU, Profibus-DP, CANopen, Ethernet/IP… cho phép kết nối biến tần với hệ thống điều khiển trung tâm.
- Vỏ máy: Thiết kế chắc chắn, bền bỉ, chống chịu va đập.
3. Các tính năng chính của GD20-015G-4 Biến tần INVT 3AC 380V 15kW
GD20-015G-4 không chỉ là một biến tần thông thường, mà là một “siêu phẩm” công nghệ với hàng loạt tính năng tiên tiến, mang đến cho người dùng những trải nghiệm tuyệt vời:
Điều khiển Vector vòng hở (SVC) và V/F: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng mọi yêu cầu khắt khe của các ứng dụng khác nhau.
- V/F: Phù hợp cho các ứng dụng tải nhẹ, không yêu cầu độ chính xác cao về tốc độ và mô-men.
- SVC: Phù hợp cho các ứng dụng tải nặng, yêu cầu độ chính xác cao về tốc độ và mô-men, như máy công cụ, thang máy…
Tự động dò thông số động cơ (Auto-tuning):
Giúp biến tần tự động xác định các thông số của động cơ, đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
Chức năng điều khiển PID:
Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ…
Chức năng bảo vệ đa dạng:
Bảo vệ quá dòng, quá áp, quá nhiệt, thấp áp, mất pha, ngắn mạch… đảm bảo an toàn tuyệt đối cho động cơ và biến tần.
Chức năng điều khiển thắng DC (DC Braking):
Giúp dừng động cơ nhanh chóng và an toàn.
Chức năng PLC đơn giản:
Cho phép lập trình các logic điều khiển đơn giản, tăng tính linh hoạt cho ứng dụng.
Hỗ trợ nhiều chuẩn truyền thông:
Modbus RTU, Profibus-DP, CANopen, Ethernet/IP… giúp dễ dàng tích hợp biến tần vào hệ thống điều khiển trung tâm.
Chức năng tiết kiệm năng lượng:
Tối ưu hóa thuật toán điều khiển để giảm thiểu tiêu thụ điện năng, giúp tiết kiệm chi phí vận hành.
Chế độ chạy JOG:
Cho phép điều khiển động cơ chạy ở tốc độ thấp để kiểm tra hoặc bảo trì.
Khả năng điều khiển nhiều động cơ:
Có thể điều khiển nhiều động cơ hoạt động đồng bộ hoặc độc lập.
4. Hướng dẫn kết nối GD20-015G-4 Biến tần INVT với phần mềm INVT Studio
INVT Studio là “cánh tay phải” đắc lực của bạn trong việc cài đặt, giám sát và điều khiển biến tần GD20-015G-4. Phần mềm này cung cấp một giao diện trực quan và thân thiện, giúp bạn dễ dàng thao tác và khai thác tối đa các tính năng của biến tần. Dưới đây là các bước chi tiết để kết nối biến tần với INVT Studio:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (Windows 7 trở lên).
- Phần mềm INVT Studio (tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng kết nối trên biến tần và máy tính).
- Biến tần GD20-015G-4 đã được lắp đặt và cấp nguồn.
Cài đặt phần mềm INVT Studio:
- Chạy file cài đặt INVT Studio.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối phần cứng:
- Kết nối cáp USB hoặc RS485 từ biến tần đến máy tính.
- Đảm bảo kết nối chắc chắn và đúng cổng.
Kết nối phần mềm:
- Mở phần mềm INVT Studio.
- Chọn loại biến tần (Goodrive20).
- Chọn cổng kết nối (COM port) tương ứng với cổng kết nối trên máy tính.
- Chọn tốc độ truyền (Baud rate) phù hợp với cài đặt trên biến tần (thường là 9600 hoặc 19200 bps).
- Nhấn nút “Connect” để thiết lập kết nối.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và trạng thái hoạt động.
- Nếu kết nối không thành công, kiểm tra lại các bước trên và đảm bảo rằng tất cả các cài đặt đều chính xác.
5. Cách lập trình GD20-015G-4 Biến tần INVT
Lập trình biến tần GD20-015G-4 không phải là một “nhiệm vụ bất khả thi”. Với INVT Studio và hướng dẫn chi tiết sau đây, bạn có thể dễ dàng cấu hình biến tần để điều khiển động cơ theo ý muốn:
Truy cập vào các nhóm thông số:
- Sau khi kết nối thành công với INVT Studio, bạn có thể truy cập vào các nhóm thông số của biến tần.
- Các nhóm thông số được tổ chức theo chức năng, giúp bạn dễ dàng tìm kiếm và thay đổi các thông số cần thiết.
Cài đặt các thông số cơ bản:
- Thông số động cơ (Motor Parameters): Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
- Thông số điều khiển (Control Parameters): Chọn chế độ điều khiển (V/F, SVC), tần số đầu ra, thời gian tăng/giảm tốc…
- Thông số bảo vệ (Protection Parameters): Cài đặt các ngưỡng bảo vệ quá dòng, quá áp, quá nhiệt…
- Thông số truyền thông (Communication Parameters): Cài đặt địa chỉ Modbus, tốc độ truyền…
Lưu thông số:
Sau khi thay đổi các thông số, nhấn nút “Write” để lưu thông số vào biến tần.
Chạy thử:
- Sau khi cài đặt xong, bạn có thể chạy thử biến tần để kiểm tra hoạt động của động cơ.
- Sử dụng các nút điều khiển trên bàn phím hoặc trên phần mềm INVT Studio để điều khiển động cơ.
Ví dụ: Để cài đặt biến tần GD20-015G-4 điều khiển động cơ bơm nước với các thông số sau:
- Công suất động cơ: 15kW
- Điện áp định mức: 380V
- Dòng điện định mức: 30A
- Tốc độ định mức: 1450 vòng/phút
- Chế độ điều khiển: V/F
- Tần số đầu ra: 50Hz
- Thời gian tăng tốc: 10 giây
- Thời gian giảm tốc: 10 giây
Bạn thực hiện các bước sau:
- Kết nối biến tần với INVT Studio.
- Vào nhóm thông số động cơ (Motor Parameters) và nhập các thông số của động cơ.
- Vào nhóm thông số điều khiển (Control Parameters) và chọn chế độ điều khiển V/F, tần số đầu ra 50Hz, thời gian tăng/giảm tốc 10 giây.
- Lưu thông số vào biến tần.
- Chạy thử biến tần.
6. Khắc phục một số lỗi thường gặp trên GD20-015G-4 Biến tần INVT
Trong quá trình vận hành, biến tần GD20-015G-4 có thể gặp một số lỗi. Đừng lo lắng! Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải quá lớn, thông số động cơ không chính xác. | Tăng thời gian tăng tốc, giảm tải, kiểm tra và cài đặt lại thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| OC3 | Quá dòng khi chạy ổn định | Tải quá lớn, điện áp lưới không ổn định, thông số động cơ không chính xác. | Giảm tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn. | Kiểm tra điện áp lưới, tăng thời gian tăng tốc. |
| OV2 | Quá áp khi giảm tốc | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, tải quán tính lớn. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| OV3 | Quá áp khi chạy ổn định | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Điện áp thấp (Under Voltage) | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra các kết nối. |
| OH | Quá nhiệt (Over Heat) | Nhiệt độ môi trường quá cao, quạt làm mát không hoạt động, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| OL1 | Quá tải động cơ (Motor Overload) | Tải quá lớn, động cơ bị kẹt. | Giảm tải, kiểm tra động cơ. |
| OL2 | Quá tải biến tần (Inverter Overload) | Tải quá lớn, thời gian hoạt động liên tục ở dòng cao quá dài. | Giảm tải, cho biến tần nghỉ ngơi để làm mát. |
| EF | Lỗi giao tiếp (Communication Fault) | Lỗi kết nối cáp, cài đặt thông số truyền thông không chính xác. | Kiểm tra kết nối cáp, kiểm tra và cài đặt lại thông số truyền thông. |
| GF | Lỗi chạm đất (Ground Fault) | Động cơ hoặc dây cáp bị chạm đất. | Kiểm tra động cơ và dây cáp, đảm bảo cách điện tốt. |
