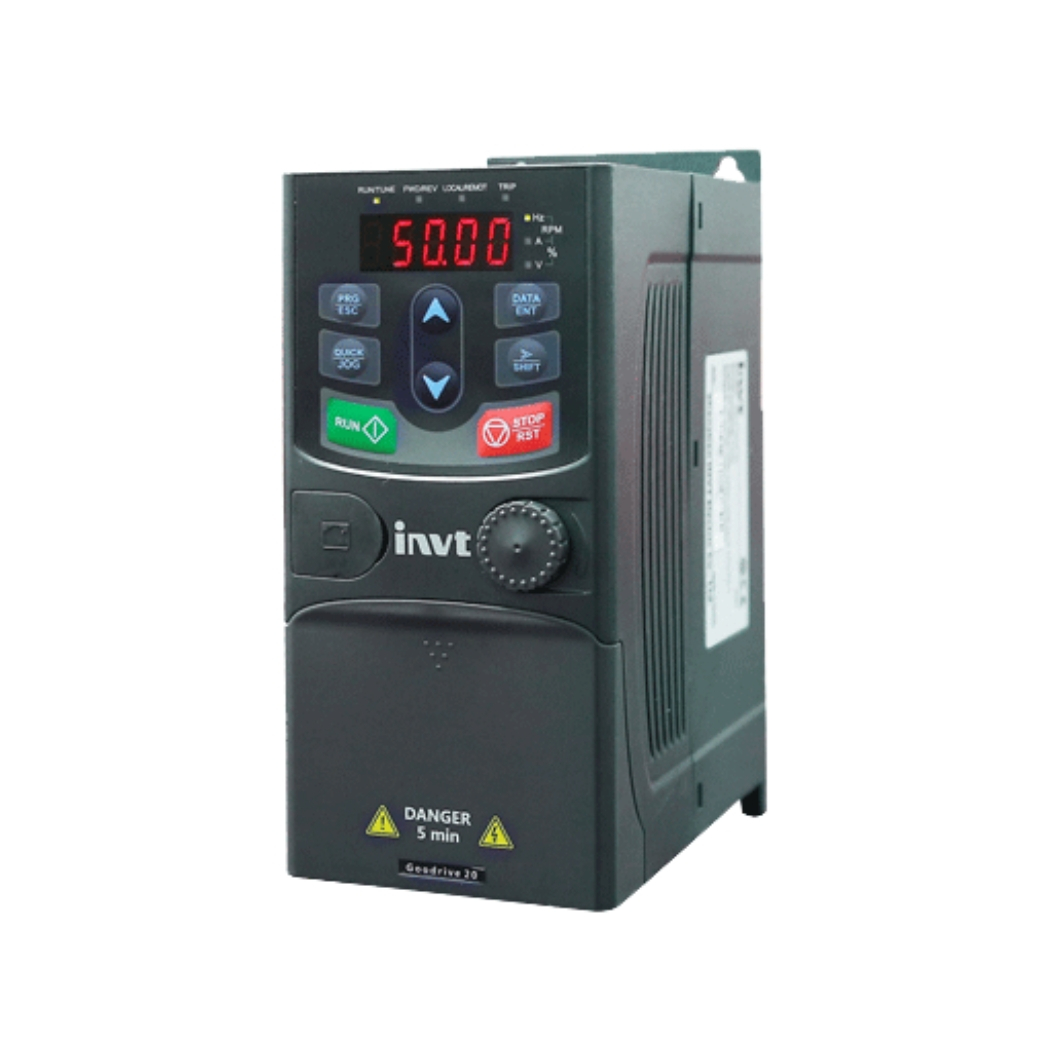

GD20-004G-SS2 – Biến tần INVT GD20 4kW điện áp vào/ra 1 pha 220V

Download tài liệu Biến tần INVT GD20

➢ Operation Manual dòng biến tần INVT GD20 (EN)
➢ Thông số cơ bản dòng biến tần INVT GD20 (VI)

GD20-004G-SS2 – Biến tần INVT GD20 4kW điện áp vào/ra 1 pha 220V là giải pháp đột phá cho hiệu suất và sự ổn định trong ngành công nghiệp điện, được cung cấp chính hãng bởi thanhthienphu.vn, mở ra kỷ nguyên mới cho việc tối ưu hóa vận hành và tiết kiệm năng lượng cho các ứng dụng động cơ điện.

Với thiết bị điều khiển động cơ điện tiên tiến này, quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp sẽ hoàn toàn tự tin nâng cao năng lực sản xuất, kiểm soát chi phí hiệu quả và khẳng định vị thế dẫn đầu trên thị trường đầy cạnh tranh, đặc biệt là trong lĩnh vực tự động hóa công nghiệp và điều khiển truyền động.

1. Cấu tạo sản phẩm GD20-004G-SS2

• Biến tần INVT GD20-004G-SS2, một trong những đại diện tiêu biểu của dòng Goodrive20 series từ INVT, được thiết kế với sự chú trọng đặc biệt đến từng chi tiết cấu thành, nhằm mang lại một sản phẩm không chỉ mạnh mẽ về công năng mà còn vượt trội về độ bền và tính thẩm mỹ công nghiệp. Cấu trúc của thiết bị điều khiển động cơ này là sự kết hợp hài hòa giữa công nghệ tiên tiến và vật liệu chất lượng cao, đáp ứng được những yêu cầu vận hành khắc nghiệt nhất trong môi trường công nghiệp đa dạng, từ các nhà xưởng sản xuất cơ khí, chế tạo máy đến các dây chuyền thực phẩm, dệt may hay thậm chí là các công trình xây dựng và hệ thống năng lượng.
• Bên trong lớp vỏ bảo vệ chắc chắn, được chế tạo từ nhựa công nghiệp cao cấp có khả năng chống va đập và chịu nhiệt tốt, là trái tim của biến tần – bo mạch công suất và bo mạch điều khiển. Các linh kiện điện tử trên bo mạch, bao gồm IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, tụ điện dung lượng lớn, điện trở và vi xử lý DSP (Digital Signal Processor) tốc độ cao, đều được lựa chọn từ các nhà sản xuất uy tín trên thế giới. Điều này đảm bảo khả năng xử lý tín hiệu nhanh chóng, chính xác, đồng thời nâng cao hiệu suất chuyển đổi năng lượng và giảm thiểu tổn thất nhiệt. Đặc biệt, việc ứng dụng công nghệ SMT (Surface Mount Technology) trong lắp ráp bo mạch giúp tăng mật độ linh kiện, giảm kích thước tổng thể của biến tần và nâng cao độ tin cậy trong quá trình vận hành.
• Hệ thống tản nhiệt của GD20-004G-SS2 được thiết kế tối ưu với quạt làm mát thông minh và các khe thoát nhiệt bố trí hợp lý. Quạt làm mát chỉ hoạt động khi nhiệt độ bên trong biến tần đạt đến một ngưỡng nhất định, giúp tiết kiệm năng lượng và giảm thiểu tiếng ồn, đồng thời kéo dài tuổi thọ của quạt. Các lá tản nhiệt bằng nhôm nguyên chất có diện tích tiếp xúc lớn, đảm bảo nhiệt lượng phát sinh trong quá trình hoạt động được giải phóng nhanh chóng, duy trì nhiệt độ làm việc ổn định cho các linh kiện điện tử, ngay cả khi biến tần hoạt động liên tục ở tải định mức 4kW.
• Mặt trước của biến tần được trang bị một màn hình LED hiển thị rõ ràng các thông số vận hành cơ bản như tần số, dòng điện, điện áp, mã lỗi, cùng với bàn phím tích hợp cho phép người dùng dễ dàng cài đặt, hiệu chỉnh thông số và giám sát trạng thái hoạt động của thiết bị. Các cổng kết nối đầu vào và đầu ra (input/output terminals) được bố trí khoa học, có ký hiệu rõ ràng, thuận tiện cho việc đấu nối dây nguồn, dây động cơ và các tín hiệu điều khiển ngoại vi. Thiết kế nhỏ gọn với kích thước tối ưu của GD20-004G-SS2 cũng là một điểm cộng lớn, giúp tiết kiệm không gian lắp đặt trong tủ điện, đặc biệt quan trọng đối với các hệ thống có không gian hạn chế. Với cấu tạo ưu việt này, biến tần INVT 4kW 1 pha 220V mã GD20-004G-SS2 thực sự là một khoản đầu tư xứng đáng cho mọi doanh nghiệp.

2. Các tính năng chính của sản phẩm GD20-004G-SS2

• Điều khiển Vector vòng hở (SVC – Sensorless Vector Control) và Điều khiển V/F (Voltage/Frequency Control) tiên tiến: GD20-004G-SS2 hỗ trợ cả hai chế độ điều khiển phổ biến, cho phép người dùng linh hoạt lựa chọn phương pháp phù hợp nhất với từng loại tải và ứng dụng cụ thể. Chế độ SVC mang lại khả năng điều khiển moment xoắn chính xác và đáp ứng động tốt hơn ngay cả ở tốc độ thấp mà không cần sử dụng encoder phản hồi, rất lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao. Trong khi đó, chế độ V/F đơn giản, dễ cài đặt, phù hợp cho các ứng dụng phổ thông như bơm, quạt.
• Khả năng chịu quá tải vượt trội: Thiết bị này có khả năng chịu quá tải 150% dòng định mức trong 60 giây và 180% trong 10 giây, một yếu tố cực kỳ quan trọng đối với các ứng dụng có moment khởi động lớn hoặc thường xuyên gặp phải tình trạng quá tải đột ngột. Điều này giúp bảo vệ biến tần và động cơ, đồng thời đảm bảo tính liên tục của quá trình sản xuất.
• Tích hợp bộ hãm động năng (Braking Unit): Với công suất lên đến 30kW, biến tần INVT GD20 thường tích hợp sẵn bộ hãm động năng (cho các model đến một mức công suất nhất định, cần kiểm tra tài liệu cụ thể cho model 4kW 1 pha này). Đối với model GD20-004G-SS2 4kW, việc có sẵn hoặc dễ dàng kết nối với điện trở xả ngoài giúp triệt tiêu năng lượng dư thừa khi động cơ giảm tốc hoặc dừng đột ngột, bảo vệ biến tần khỏi lỗi quá áp DC bus, đặc biệt hữu ích cho các ứng dụng có quán tính lớn.
• Chức năng PID tích hợp: Bộ điều khiển PID (Proportional-Integral-Derivative) tích hợp sẵn cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ở giá trị mong muốn. Tính năng này giúp đơn giản hóa hệ thống điều khiển, giảm chi phí lắp đặt thêm bộ điều khiển PID rời, rất phù hợp cho các ứng dụng bơm điều áp, hệ thống thông gió HVAC.
• Đa dạng chức năng bảo vệ: GD20-004G-SS2 được trang bị đầy đủ các chức năng bảo vệ động cơ và biến tần, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, quá tải, mất pha đầu vào/đầu ra, ngắn mạch. Hệ thống bảo vệ toàn diện này giúp kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro sự cố và đảm bảo an toàn vận hành.
• Hỗ trợ truyền thông Modbus RTU: Với cổng giao tiếp RS485 tích hợp sẵn và hỗ trợ giao thức Modbus RTU, biến tần GD20-004G-SS2 dễ dàng kết nối và tích hợp vào các hệ thống điều khiển tự động hóa lớn hơn như PLC, HMI, SCADA. Điều này mở ra khả năng giám sát và điều khiển từ xa, thu thập dữ liệu vận hành, tối ưu hóa quy trình sản xuất.
• Chức năng tiết kiệm năng lượng tự động: Biến tần tự động tối ưu hóa điện áp đầu ra dựa trên tải thực tế, giúp giảm tổn thất năng lượng không cần thiết, đặc biệt hiệu quả với các ứng dụng tải biến thiên như bơm và quạt. Điều này trực tiếp góp phần giảm chi phí vận hành cho doanh nghiệp.
• Thiết kế thân thiện với người dùng: Bàn phím có thể tháo rời và màn hình hiển thị trực quan giúp việc cài đặt thông số, sao chép thông số giữa các biến tần và giám sát hoạt động trở nên dễ dàng. Tài liệu hướng dẫn chi tiết bằng nhiều ngôn ngữ, bao gồm cả tiếng Việt, cũng là một điểm cộng lớn.

3. Hướng dẫn kết nối sản phẩm GD20-004G-SS2

Bước 1: Chuẩn bị và kiểm tra an toàn trước khi kết nối Trước khi tiến hành bất kỳ thao tác đấu nối nào, hãy đảm bảo rằng nguồn điện cấp cho biến tần đã được ngắt hoàn toàn. Kiểm tra điện áp lưới điện cung cấp có phù hợp với thông số điện áp vào của biến tần GD20-004G-SS2 là 1 pha 220VAC hay không. Chuẩn bị đầy đủ các dụng cụ cần thiết như tuốc nơ vít cách điện, kìm tuốt dây, đồng hồ vạn năng. Chọn dây dẫn có tiết diện phù hợp với công suất 4kW và dòng điện định mức của biến tần cũng như động cơ, đảm bảo tiếp xúc tốt tại các đầu cosse.

Bước 2: Kết nối mạch động lực

• Kết nối nguồn điện đầu vào (Input Power Connection): Đấu nối dây pha (L) và dây trung tính (N) của nguồn điện 1 pha 220VAC vào các cọc đấu dây R và S (hoặc L1, L2 tùy theo ký hiệu trên biến tần GD20-004G-SS2, vui lòng tham khảo manual đi kèm). Đảm bảo siết chặt các ốc vít để tránh phát sinh tia lửa điện hoặc kết nối lỏng lẻo.
• Kết nối động cơ (Motor Connection): Đấu nối 3 dây U, V, W từ biến tần đến 3 đầu dây tương ứng của động cơ điện. Lưu ý, biến tần này có ngõ vào 1 pha 220V nhưng ngõ ra là 3 pha 220V, do đó động cơ phải là loại 3 pha 220V hoặc động cơ 3 pha 380/220V được đấu sao/tam giác phù hợp để chạy ở chế độ 220V. Đối với động cơ 1 pha đặc biệt có sử dụng tụ, cần tham khảo sơ đồ đấu nối riêng từ nhà sản xuất động cơ hoặc tài liệu chuyên sâu của INVT.
• Kết nối dây tiếp địa (Grounding): Kết nối cọc tiếp địa (PE hoặc GND) của biến tần với hệ thống tiếp địa của nhà xưởng. Đây là bước cực kỳ quan trọng để đảm bảo an toàn cho người vận hành và thiết bị.

Bước 3: Kết nối mạch điều khiển (Control Circuit Connection – tùy chọn) Biến tần GD20-004G-SS2 cung cấp các terminal cho tín hiệu điều khiển ngoại vi:

• Ngõ vào số (Digital Inputs – DI): Dùng để nhận tín hiệu chạy/dừng, đảo chiều, chạy đa cấp tốc độ từ các nút nhấn, công tắc, hoặc relay từ PLC. Ví dụ, kết nối một công tắc thường mở giữa COM và DI1 để thực hiện lệnh chạy thuận.
• Ngõ vào analog (Analog Inputs – AI): Dùng để nhận tín hiệu đặt tần số hoặc tín hiệu phản hồi từ cảm biến (ví dụ 0-10VDC hoặc 4-20mA). Ví dụ, kết nối biến trở 10k Ohm với 10V, GND và AI1 để điều chỉnh tốc độ.
• Ngõ ra relay (Relay Outputs – RO): Dùng để xuất tín hiệu trạng thái của biến tần (ví dụ báo lỗi, báo đang chạy) ra đèn báo hoặc cuộn coil của contactor.
• Kết nối truyền thông RS485: Nếu cần tích hợp vào hệ thống SCADA/PLC, kết nối dây A+, B- của cổng RS485 trên biến tần với bộ chuyển đổi hoặc PLC tương ứng.

Bước 4: Kiểm tra lại toàn bộ kết nối Sau khi hoàn tất việc đấu nối, hãy kiểm tra lại một lần nữa toàn bộ các mối nối, đảm bảo đúng cực tính, đúng vị trí và siết chặt. Kiểm tra cách điện giữa các dây dẫn và vỏ máy.

Bước 5: Cài đặt thông số cơ bản và chạy thử Cấp nguồn cho biến tần. Màn hình sẽ sáng lên. Thực hiện cài đặt các thông số cơ bản cho động cơ như công suất, điện áp, dòng điện định mức, tần số định mức của động cơ (thông thường các thông số này có trên nhãn động cơ). Sau đó, có thể tiến hành chạy thử động cơ ở chế độ JOG hoặc chạy với tần số thấp để kiểm tra chiều quay và hoạt động ban đầu.

Thanhthienphu.vn luôn sẵn sàng hỗ trợ kỹ thuật và tư vấn chi tiết hơn về quy trình lắp đặt và cài đặt biến tần INVT GD20-004G-SS2. Đừng ngần ngại liên hệ với chúng tôi qua hotline 08.12.77.88.99 nếu quý vị gặp bất kỳ khó khăn nào hoặc cần hướng dẫn chuyên sâu.

4. Ứng dụng của sản phẩm GD20-004G-SS2

Ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):

• Băng tải nhỏ và vừa: Điều chỉnh tốc độ băng tải phù hợp với nhịp độ sản xuất, giảm hao mòn cơ khí, tiết kiệm điện năng. Ví dụ, trong dây chuyền đóng gói sản phẩm, GD20-004G-SS2 giúp đồng bộ tốc độ các khâu, tránh ùn tắc hoặc rơi vỡ sản phẩm.
• Máy trộn, máy khuấy: Khởi động mềm giúp giảm sốc cơ khí cho hộp số và động cơ, điều chỉnh tốc độ trộn phù hợp với từng loại nguyên liệu, đảm bảo chất lượng sản phẩm đồng đều. Đặc biệt hữu ích trong ngành thực phẩm, hóa chất.
• Quạt thông gió, quạt hút công nghiệp: Điều khiển lưu lượng gió theo nhu vực và thời điểm, tối ưu hóa việc sử dụng năng lượng. Một nghiên cứu của Bộ Năng Lượng Hoa Kỳ (DOE) chỉ ra rằng việc giảm 20% tốc độ quạt có thể tiết kiệm đến 50% điện năng tiêu thụ.
• Máy công cụ nhỏ: Điều khiển tốc độ trục chính của máy tiện, máy phay cỡ nhỏ, nâng cao chất lượng gia công và tuổi thọ dao cụ.

Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):

• Máy bơm nước 1 pha: Điều khiển máy bơm cấp nước cho công trình, bơm thoát nước, hoặc trong các hệ thống tăng áp quy mô nhỏ. Chức năng PID tích hợp giúp duy trì áp suất ổn định trong đường ống, tiết kiệm điện đáng kể so với phương pháp chạy trực tiếp.
• Máy khuấy vữa, máy trộn bê tông cỡ nhỏ: Giúp khởi động êm, tránh văng bắn vật liệu và bảo vệ động cơ.

Nông nghiệp và Nuôi trồng thủy sản công nghệ cao:

• Hệ thống tưới tiêu tự động: Điều khiển bơm tưới theo lịch trình hoặc theo độ ẩm đất, tiết kiệm nước và điện.
• Quạt thông gió cho trang trại chăn nuôi, nhà kính: Tạo môi trường tối ưu cho vật nuôi và cây trồng, giảm stress nhiệt.
• Máy sục khí cho ao nuôi tôm, cá: Điều chỉnh cường độ sục khí phù hợp với mật độ nuôi và giai đoạn phát triển, tiết kiệm chi phí điện năng, một yếu tố chiếm tỷ trọng lớn trong nuôi trồng thủy sản.

Ứng dụng dân dụng và thương mại nhỏ:

• Cửa cuốn tự động, cổng tự động: Đảm bảo vận hành êm ái, tăng độ bền cho cơ cấu cơ khí.
• Máy tập chạy bộ (Treadmill) công suất phù hợp: Điều khiển tốc độ băng chạy mượt mà, mang lại trải nghiệm tốt cho người dùng.

5. Khắc phục một số lỗi thường gặp trên GD20-004G-SS2

Lỗi OU1, OU2, OU3 (Overvoltage – Quá áp DC Bus)

Mô tả: Điện áp trên DC Bus của biến tần vượt quá ngưỡng cho phép.

Nguyên nhân có thể:

1. Điện áp nguồn đầu vào quá cao so với mức 220V danh định.
2. Thời gian giảm tốc cài đặt quá ngắn đối với tải có quán tính lớn, làm động cơ hoạt động như một máy phát, trả năng lượng về biến tần.
3. Điện trở hãm (nếu có) bị hỏng hoặc không được kết nối đúng cách, hoặc giá trị điện trở không phù hợp.

Hướng dẫn khắc phục:

1. Kiểm tra lại điện áp nguồn cung cấp. Sử dụng ổn áp nếu điện áp lưới không ổn định.
2. Tăng thời gian giảm tốc (thông số P00.12).
3. Kiểm tra hoặc lắp đặt điện trở hãm phù hợp với công suất của biến tần và đặc tính tải. Với GD20-004G-SS2 4kW, giá trị điện trở xả thường được khuyến nghị khoảng 75 Ohm, công suất tối thiểu 300W. Liên hệ thanhthienphu.vn để được tư vấn chọn điện trở xả phù hợp.

Lỗi OL1 (Motor Overload – Quá tải động cơ)

Mô tả: Động cơ đang tiêu thụ dòng điện vượt quá mức cài đặt bảo vệ quá tải trong một khoảng thời gian nhất định.

Nguyên nhân có thể:

1. Tải cơ khí quá nặng so với công suất động cơ.
2. Kẹt cơ khí trong hệ thống truyền động.
3. Cài đặt thông số bảo vệ quá tải động cơ (P02.04, P02.05) không chính xác.
4. Thời gian tăng tốc quá ngắn (P00.11).

Hướng dẫn khắc phục:

1. Kiểm tra tải cơ khí, đảm bảo động cơ không bị quá tải.
2. Kiểm tra xem có bất kỳ sự kẹt cứng nào trong hệ thống cơ khí không.
3. Kiểm tra và cài đặt lại thông số bảo vệ quá tải động cơ phù hợp với dòng định mức của động cơ.
4. Tăng thời gian tăng tốc.

Lỗi OL2 (Inverter Overload – Quá tải biến tần)

Mô tả: Dòng điện đầu ra của biến tần vượt quá khả năng chịu đựng của nó.

Nguyên nhân có thể:

1. Công suất động cơ lớn hơn công suất biến tần.
2. Thời gian tăng tốc quá ngắn cho tải nặng.
3. Ngắn mạch ở đầu ra biến tần hoặc trong động cơ.

Hướng dẫn khắc phục:

1. Đảm bảo công suất biến tần GD20-004G-SS2 (4kW) phù hợp hoặc lớn hơn công suất động cơ.
2. Tăng thời gian tăng tốc (P00.11).
3. Kiểm tra dây cáp đầu ra và cuộn dây động cơ xem có bị chạm chập hay không.

Lỗi OH1 (Inverter Overheat – Quá nhiệt biến tần)

Mô tả: Nhiệt độ bên trong bộ tản nhiệt của biến tần quá cao.

Nguyên nhân có thể:

1. Nhiệt độ môi trường xung quanh quá cao (vượt quá 40-45°C).
2. Quạt làm mát của biến tần bị hỏng hoặc bị kẹt.
3. Khe thông gió của biến tần hoặc tủ điện bị tắc nghẽn.
4. Biến tần hoạt động quá tải liên tục.

Hướng dẫn khắc phục:

1. Cải thiện thông gió cho khu vực lắp đặt biến tần, xem xét lắp thêm quạt cho tủ điện nếu cần.
2. Kiểm tra và vệ sinh quạt làm mát, thay thế nếu hỏng.
3. Đảm bảo các khe thông gió không bị che chắn, vệ sinh bụi bẩn bám trên tản nhiệt.
4. Kiểm tra lại tải, đảm bảo biến tần không bị vận hành quá tải kéo dài.

Lỗi LU (Undervoltage – Thấp áp DC Bus)

Mô tả: Điện áp trên DC Bus của biến tần thấp hơn ngưỡng cho phép.

Nguyên nhân có thể:

1. Điện áp nguồn đầu vào quá thấp.
2. Nguồn cung cấp không ổn định, sụt áp đột ngột khi tải nặng khởi động.
3. Có sự cố trong mạch chỉnh lưu của biến tần.

Hướng dẫn khắc phục:

1. Kiểm tra điện áp nguồn đầu vào.
2. Đảm bảo dây dẫn nguồn đủ lớn, các kết nối chắc chắn. Sử dụng ổn áp nếu cần.
3. Nếu lỗi vẫn tiếp diễn sau khi kiểm tra nguồn, có thể biến tần đã bị lỗi phần cứng. Liên hệ bộ phận kỹ thuật của thanhthienphu.vn.

6. Liên hệ thanhthienphu.vn để được tư vấn

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng INVT với đầy đủ chứng nhận chất lượng CO, CQ, mà còn mang đến một dịch vụ tư vấn chuyên nghiệp và tận tâm. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi, những người đã trực tiếp làm việc và triển khai nhiều dự án lớn nhỏ, thấu hiểu những khó khăn và nhu cầu thực tế của quý vị. Chúng tôi sẵn sàng:

• Tư vấn lựa chọn thiết bị: Giúp quý vị chọn đúng model biến tần GD20 hoặc các dòng sản phẩm khác của INVT (như biến tần GD200A, PLC INVT IVC3) phù hợp nhất với yêu cầu kỹ thuật và ngân sách của từng ứng dụng cụ thể.
• Hỗ trợ kỹ thuật chuyên sâu: Giải đáp mọi thắc mắc về thông số kỹ thuật, cài đặt, vận hành và khắc phục sự cố. Chúng tôi có thể cung cấp tài liệu INVT GD20 tiếng Việt, phần mềm lập trình PLC INVT AutoStation và các tài liệu liên quan khác.
• Cung cấp giải pháp toàn diện: Không chỉ dừng lại ở biến tần, thanhthienphu.vn còn cung cấp các thiết bị tự động hóa khác, giúp quý vị xây dựng hệ thống đồng bộ và hiệu quả.
• Chính sách giá cạnh tranh và hậu mãi chu đáo: Cam kết mang đến mức giá tốt nhất thị trường cùng với dịch vụ bảo hành, bảo trì nhanh chóng, tin cậy, giúp quý vị an tâm trong suốt quá trình sử dụng. Chúng tôi là đại lý INVT uy tín mà quý vị có thể tin tưởng.

Đừng để những thiết bị cũ kỹ, lạc hậu cản trở sự phát triển của doanh nghiệp bạn. Đừng để chi phí vận hành cao làm giảm lợi nhuận. Đã đến lúc nâng cấp hệ thống, ứng dụng tự động hóa để nâng cao hiệu quả sản xuất và tăng năng lực cạnh tranh. Biến tần INVT GD20-004G-SS2 là chìa khóa giúp quý vị hiện thực hóa những mục tiêu đó.
