6SL3211-0KB15-5BA1 – Biến tần G110 0.55kW 1 Pha 230V Siemens

Download tài liệu biến tần G110

➢ Sinamics G110 Catalogue

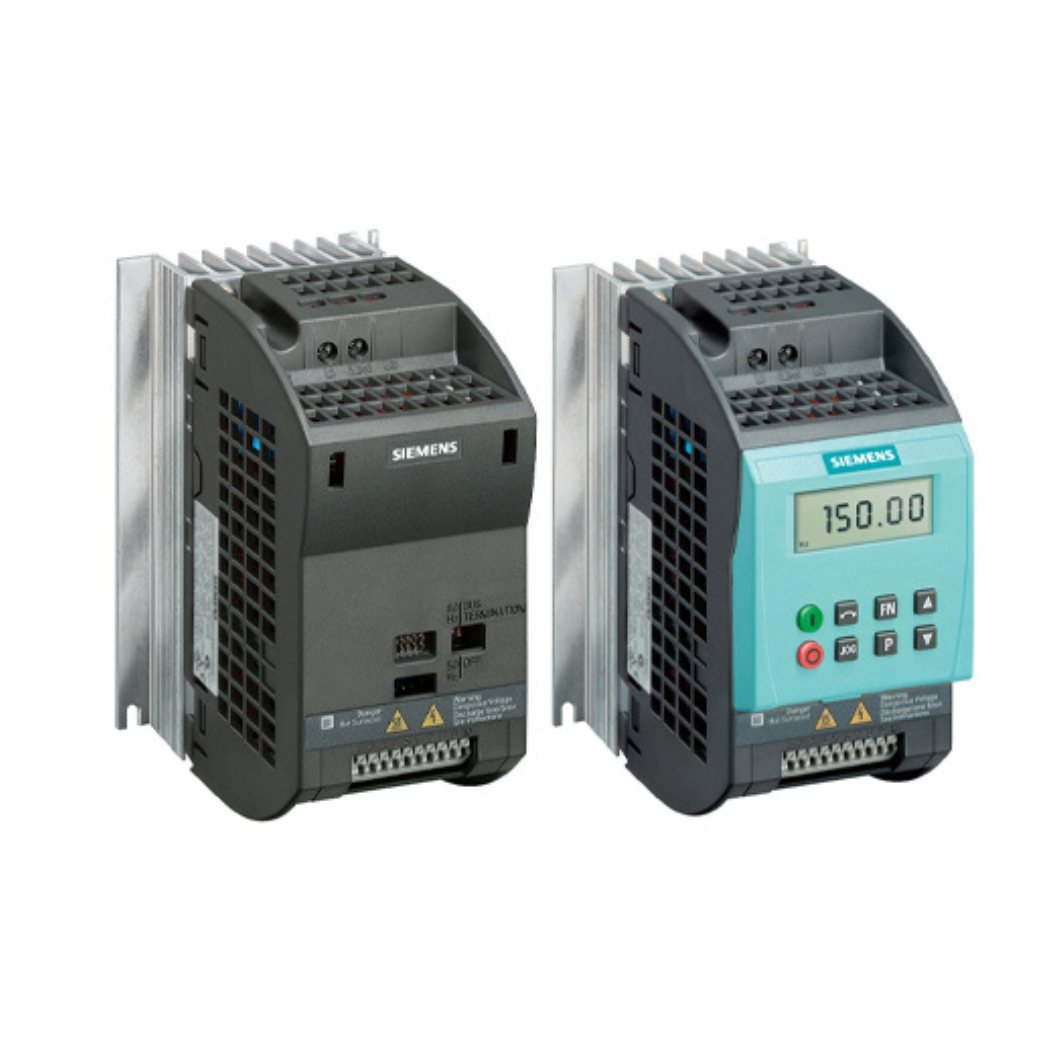

6SL3211-0KB15-5BA1 – Biến tần G110 0.55kW 1 Pha 230V, thiết bị điều khiển tốc độ động cơ nhỏ gọn và mạnh mẽ từ Siemens, chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất, tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất mà thanhthienphu.vn hân hạnh mang đến cho quý vị kỹ sư, kỹ thuật viên và chủ doanh nghiệp tại Việt Nam.

Giải pháp này không chỉ giải quyết triệt để những khó khăn về thiết bị lạc hậu, chi phí vận hành cao mà còn đáp ứng khao khát sở hữu công nghệ tự động hóa tiên tiến, đảm bảo an toàn và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn, đặc biệt với các ứng dụng yêu cầu bộ biến đổi tần số nhỏ gọn và hiệu quả.

1. Thông tin chi tiết về sản phẩm 6SL3211-0KB15-5BA1

2. Cấu tạo tinh tế của Biến tần 6SL3211-0KB15-5BA1

• Vỏ bảo vệ (Housing): Được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chịu va đập và chống cháy tốt. Thiết kế vỏ đạt cấp độ bảo vệ IP20, phù hợp cho việc lắp đặt an toàn bên trong tủ điện. Các khe thông gió được bố trí hợp lý để tối ưu hóa luồng khí làm mát, nhưng vẫn đảm bảo ngăn chặn sự xâm nhập của các vật thể rắn có kích thước lớn hơn 12.5mm. Màu sắc trang nhã và thiết kế công nghiệp hiện đại cũng là một điểm cộng về mặt thẩm mỹ.
• Khối tản nhiệt (Heatsink): Nằm ở mặt sau của biến tần, bộ phận này thường được làm bằng nhôm đúc với nhiều cánh tản nhiệt được tính toán kỹ lưỡng về diện tích bề mặt và hình dạng. Nhiệm vụ chính của nó là giải phóng nhiệt lượng sinh ra từ các linh kiện công suất (IGBT) trong quá trình hoạt động. Thiết kế tản nhiệt hiệu quả giúp drive Siemens 0.55kW 1 pha này có thể hoạt động ổn định ở nhiệt độ môi trường lên đến 50°C mà không cần giảm công suất định mức, một ưu điểm lớn trong điều kiện khí hậu nhiệt đới như ở Việt Nam.
• Khối mạch lực (Power Module): Bao gồm cầu chỉnh lưu đầu vào (biến đổi AC 1 pha thành DC), tụ điện một chiều (DC link capacitor – làm phẳng điện áp DC và lưu trữ năng lượng), và nghịch lưu đầu ra (sử dụng các cặp transistor công suất IGBT để tạo ra điện áp AC 3 pha với tần số và biên độ thay đổi được). Các linh kiện công suất này được lựa chọn kỹ càng từ các nhà sản xuất uy tín, đảm bảo khả năng chịu đựng dòng điện, điện áp và nhiệt độ cao, mang lại tuổi thọ dài lâu cho biến tần.
• Bo mạch điều khiển (Control Board): Đây là bộ não của inverter G110 0.55kW. Nó chứa vi xử lý (microprocessor) thực hiện các thuật toán điều khiển phức tạp (V/f, FCC), xử lý tín hiệu từ các ngõ vào (digital, analog), điều khiển các ngõ ra (relay), quản lý giao tiếp (USS/RS485) và thực hiện các chức năng bảo vệ. Bo mạch này được thiết kế với các lớp phủ bảo vệ chống ẩm và bụi bẩn, tăng cường độ tin cậy trong môi trường công nghiệp. Các cổng kết nối được bố trí rõ ràng, dễ dàng truy cập.
• Cụm đấu nối (Terminals): Các cọc đấu dây cho nguồn cấp (L1, N), động cơ (U, V, W), các ngõ vào/ra điều khiển (DI, AI, Relay), và chân tiếp địa (PE) được thiết kế dạng bắt vít hoặc kẹp lò xo (tùy phiên bản), chắc chắn và tiện lợi. Sơ đồ đấu dây thường được in rõ ràng trên vỏ hoặc tài liệu đi kèm, giúp kỹ thuật viên dễ dàng thực hiện kết nối một cách chính xác và an toàn.
• Quạt làm mát (Cooling Fan – nếu có): Một số phiên bản hoặc trong điều kiện hoạt động khắc nghiệt có thể tích hợp quạt làm mát để tăng cường hiệu quả tản nhiệt. Quạt thường được điều khiển tự động bật/tắt dựa trên nhiệt độ của biến tần, giúp tiết kiệm năng lượng và giảm tiếng ồn khi không cần thiết.
• Giao diện người dùng (Optional – BOP): Biến tần G110 có thể lắp thêm Bảng điều khiển cơ bản (Basic Operator Panel – BOP) ở mặt trước. Phụ kiện này bao gồm màn hình hiển thị nhỏ và các nút bấm, cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi cơ bản một cách trực quan mà không cần máy tính.

3. Những Tính năng vượt trội làm nên giá trị của 6SL3211-0KB15-5BA1

• Phương pháp điều khiển V/f đa dạng: Hỗ trợ V/f tuyến tính (cho tải moment không đổi), V/f đa điểm (tùy chỉnh đường cong V/f cho các ứng dụng đặc biệt như bơm, quạt), và chế độ Flux Current Control (FCC) giúp cải thiện đáp ứng động học và moment khởi động, đặc biệt hữu ích cho các tải có quán tính hoặc yêu cầu moment khởi động cao hơn một chút so với V/f tuyến tính đơn thuần. Điều này mang lại sự mượt mà trong vận hành và khả năng thích ứng với nhiều loại tải khác nhau.
• Chức năng tiết kiệm năng lượng tự động: Biến tần có khả năng tự động giảm điện áp ngõ ra khi động cơ hoạt động ở chế độ non tải hoặc tải nhẹ, dựa trên thuật toán điều khiển V/f tối ưu. Tính năng này giúp giảm tổn hao trong động cơ và biến tần, trực tiếp cắt giảm chi phí điện năng tiêu thụ hàng tháng – một lợi ích kinh tế rõ ràng mà mọi doanh nghiệp đều hướng tới.
• Khởi động và dừng mềm: Loại bỏ dòng khởi động đỉnh cao so với phương pháp khởi động trực tiếp, giảm sụt áp lưới và hao mòn cơ khí. Thời gian tăng/giảm tốc có thể điều chỉnh linh hoạt (Ramp-up/Ramp-down time) giúp quá trình vận hành êm ái, bảo vệ hộp số, dây đai và các bộ phận truyền động khác.
• Bảo vệ toàn diện cho động cơ và biến tần:Tích hợp đầy đủ các chức năng bảo vệ cần thiết: Bảo vệ quá dòng (Overcurrent), quá áp (Overvoltage), thấp áp (Undervoltage), quá nhiệt biến tần (Inverter Over Temperature – I2t), quá nhiệt động cơ (Motor Over Temperature – I2t), chạm đất (Ground Fault), mất pha đầu ra (Output Phase Failure). Các chức năng này đảm bảo hệ thống vận hành an toàn, giảm thiểu nguy cơ hư hỏng thiết bị và kéo dài tuổi thọ cho cả biến tần và động cơ.
• Tham số hóa dễ dàng: Có thể cài đặt thông qua Basic Operator Panel (BOP) tùy chọn hoặc sử dụng phần mềm miễn phí STARTER trên máy tính qua cổng RS485. Giao diện cài đặt trực quan, các nhóm tham số được sắp xếp logic giúp người dùng nhanh chóng làm quen và cấu hình biến tần cho ứng dụng của mình.
• Chức năng cài đặt nhanh (Quick Commissioning): Chỉ cần nhập một vài thông số cơ bản của động cơ (điện áp, dòng điện, tần số, tốc độ, công suất), biến tần có thể tự động tính toán và tối ưu hóa các tham số điều khiển cần thiết, giúp tiết kiệm đáng kể thời gian lắp đặt và đưa hệ thống vào hoạt động.
• Thiết kế nhỏ gọn và linh hoạt: Kích thước vật lý tối ưu (Frame Size FSA) giúp tiết kiệm không gian trong tủ điện, dễ dàng lắp đặt trên thanh DIN rail hoặc bắt vít. Tích hợp sẵn bộ lọc EMC Class A giúp giảm nhiễu điện từ phát ra, phù hợp với môi trường công nghiệp thông thường. Có thể nâng cấp lên Class B với bộ lọc ngoài nếu yêu cầu khắt khe hơn.
• Khả năng giao tiếp cơ bản: Cổng RS485 tích hợp sẵn hỗ trợ giao thức USS (Universal Serial Interface), cho phép kết nối biến tần vào mạng điều khiển đơn giản hoặc kết nối với PLC Siemens (như S7-200, S7-1200) hoặc HMI để giám sát và điều khiển từ xa.

4. Hướng dẫn kết nối Biến tần 6SL3211-0KB15-5BA1 với phần mềm

A. Yêu cầu về Phần cứng và Phần mềm:

1. Máy tính cá nhân (PC/Laptop): Chạy hệ điều hành Windows tương thích (tham khảo tài liệu của STARTER để biết phiên bản cụ thể).
2. Phần mềm Siemens STARTER: Tải về miễn phí từ trang web hỗ trợ của Siemens Industry. Đảm bảo bạn cài đặt phiên bản có hỗ trợ dòng SINAMICS G110.
3. Bộ chuyển đổi tín hiệu (PC Adapter): Cần có một bộ chuyển đổi để kết nối cổng USB của máy tính với cổng RS485 trên biến tần G110. Các lựa chọn phổ biến bao gồm: Siemens PC Adapter USB A2 (khuyến nghị) và Bộ chuyển đổi USB sang RS485 của bên thứ ba (cần kiểm tra tính tương thích).
4. Cáp kết nối: Cáp USB (cho PC Adapter) và cáp xoắn đôi (twisted pair) để nối từ PC Adapter đến cổng RS485 của biến tần (chân 14 và 15).

B. Các bước kết nối và thiết lập:

Bước 1: Kết nối phần cứng:

• Đảm bảo nguồn cấp cho biến tần đã được ngắt an toàn.
• Kết nối cáp xoắn đôi từ cổng RS485 của PC Adapter đến các chân giao tiếp RS485 trên biến tần G110. Thông thường, chân P+ (hoặc A) của adapter nối với chân 14 (P+) trên biến tần, và chân N- (hoặc B) của adapter nối với chân 15 (N-) trên biến tần. Tham khảo tài liệu của cả biến tần và PC Adapter để đảm bảo đấu nối chính xác.
• Kết nối PC Adapter với cổng USB của máy tính. Cài đặt driver cho PC Adapter nếu cần thiết.
• Cấp nguồn trở lại cho biến tần.

Bước 2: Cấu hình giao diện PG/PC trong Windows:

• Mở Control Panel -> Set PG/PC Interface.
• Trong cửa sổ Set PG/PC Interface, chọn Application access point là S7ONLINE (STEP 7).
• Trong danh sách Interface Parameter Assignment used, chọn loại PC Adapter bạn đang sử dụng (ví dụ: PC Adapter.PROFIBUS.1 hoặc PC Adapter.MPI.1, tùy thuộc vào driver và adapter).
• Nhấn Properties, chọn tab tương ứng với giao thức (thường là PROFIBUS hoặc MPI, ngay cả khi kết nối qua RS485/USS cho G110 trong STARTER).
• Chọn cổng USB tương ứng với PC Adapter của bạn.
• Thiết lập tốc độ truyền (Baud rate) phù hợp với cài đặt trên biến tần G110 (tham số P2010). Tốc độ mặc định thường là 9.6 kbps hoặc 19.2 kbps cho USS.
• Nhấn OK để lưu cấu hình.

Bước 3: Khởi động phần mềm STARTER và tìm kiếm biến tần:

• Mở phần mềm STARTER.
• Tạo một dự án mới (Project -> New) hoặc mở dự án có sẵn.
• Trong cửa sổ dự án, nhấp chuột phải vào tên dự án và chọn Target device -> Find devices online.
• STARTER sẽ quét mạng thông qua giao diện PG/PC đã cấu hình. Nếu kết nối và cấu hình đúng, biến tần G110 sẽ xuất hiện trong danh sách các thiết bị tìm thấy.
• Chọn biến tần G110 tìm được và nhấn nút “Insert” hoặc “Accept” để thêm vào dự án.

Bước 4: Kết nối Online và làm việc với biến tần:

Sau khi biến tần được thêm vào dự án, nhấp chuột phải vào biểu tượng của nó và chọn “Connect” hoặc “Go online”.

Nếu kết nối thành công, bạn có thể truy cập vào cây cấu hình của biến tần. Tại đây, bạn có thể:

• Upload/Download thông số: Sao lưu toàn bộ cấu hình từ biến tần lên máy tính (Upload) hoặc tải cấu hình từ máy tính xuống biến tần (Download).
• Parameterization: Xem và chỉnh sửa tất cả các thông số của biến tần một cách trực quan qua giao diện đồ họa, với giải thích chi tiết cho từng thông số.
• Commissioning: Sử dụng các trình hướng dẫn (wizards) để cài đặt nhanh các ứng dụng phổ biến.
• Diagnostics: Đọc lịch sử lỗi, giám sát các giá trị vận hành theo thời gian thực (tốc độ, dòng điện, điện áp…), thực hiện các bài kiểm tra chức năng.
• Control Panel: Điều khiển biến tần trực tiếp từ máy tính (Chạy/Dừng, thay đổi tốc độ…) cho mục đích thử nghiệm.

5. Hướng dẫn lập trình cơ bản cho Biến tần 6SL3211-0KB15-5BA1

A. Phương pháp lập trình:

1. Sử dụng Bảng điều khiển cơ bản (BOP – Basic Operator Panel – Tùy chọn): Đây là cách trực quan và phổ biến nhất nếu bạn không muốn dùng máy tính. BOP có màn hình LCD nhỏ và các nút bấm (Lên, Xuống, P – Program, Fn – Function, Chạy, Dừng).
2. Sử dụng phần mềm STARTER (Như mục 4): Cung cấp giao diện đồ họa, dễ dàng truy cập và chỉnh sửa tất cả thông số, có giải thích chi tiết.
3. Thông số mặc định: Biến tần G110 thường đi kèm với bộ thông số mặc định phù hợp cho nhiều ứng dụng cơ bản. Tuy nhiên, việc kiểm tra và tinh chỉnh một vài thông số chính là rất cần thiết.

B. Các nhóm thông số quan trọng cần quan tâm:

Việc cài đặt biến tần G110 thường đi theo một trình tự logic, bắt đầu từ thông tin cơ bản nhất đến các cài đặt nâng cao hơn. Dưới đây là các bước và thông số cốt lõi bạn cần chú ý:

Bước 1: Reset về cài đặt gốc (Factory Reset – nếu cần):

• Nếu bạn muốn bắt đầu lại từ đầu hoặc gặp vấn đề không rõ nguyên nhân, việc reset về mặc định nhà sản xuất là cần thiết.
• Truy cập thông số P0010 (Commissioning parameter filter). Đặt P0010 = 30.
• Truy cập thông số P0970 (Factory reset). Đặt P0970 = 1.
• Biến tần sẽ thực hiện reset. Sau khi hoàn tất, đặt lại P0010 = 0 để truy cập đầy đủ thông số.
• Lưu ý: Thao tác này sẽ xóa toàn bộ cài đặt hiện tại của bạn.

Bước 2: Cài đặt Thông số Động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ một cách chính xác và hiệu quả, đồng thời đảm bảo chức năng bảo vệ quá tải I²t hoạt động đúng. Các thông số này thường được ghi trên nhãn (nameplate) của động cơ.

• P0100: Lựa chọn tiêu chuẩn động cơ (Châu Âu 50Hz / Bắc Mỹ 60Hz). Chọn 0 (IEC 50Hz) cho Việt Nam.
• P0304: Điện áp định mức động cơ (V). Ví dụ: 220V hoặc 230V (cho động cơ đấu tam giác Δ).
• P0305: Dòng điện định mức động cơ (A).
• P0307: Công suất định mức động cơ (kW hoặc HP, tùy cài đặt P0100). Nhập 0.55 kW.
• P0310: Tần số định mức động cơ (Hz). Thường là 50Hz.
• P0311: Tốc độ định mức động cơ (RPM).

Bước 3: Cài đặt Nhanh Ứng dụng (Quick Commissioning – thông qua P0010):

• Đặt P0010 = 1 để vào chế độ cài đặt nhanh. Biến tần sẽ tuần tự yêu cầu bạn nhập các thông số cơ bản ở Bước 2.
• Sau khi nhập xong thông số động cơ, bạn sẽ được yêu cầu cài đặt các thông số vận hành cơ bản khác (xem Bước 4).
• Hoàn tất cài đặt nhanh, đặt lại P0010 = 0.

Bước 4: Cài đặt Thông số Vận hành Cơ bản:

P0700: Lựa chọn nguồn lệnh điều khiển (Control command source). Ví dụ:

• 1: Bảng BOP (nếu có) – Chạy/Dừng bằng nút trên BOP.
• 2 (Mặc định): Terminal – Chạy/Dừng bằng tín hiệu từ ngõ vào số DI1.

P1000: Lựa chọn nguồn đặt tần số (Frequency setpoint source). Ví dụ:

• 1: Giá trị đặt cố định MOP (qua P1001).
• 2 (Mặc định): Ngõ vào Analog AI1 (0-10V).
• 3: Tần số cố định (Fixed frequency – chọn qua các DI).

P1080: Tần số tối thiểu (Minimum frequency – Hz).

P1082: Tần số tối đa (Maximum frequency – Hz). Giới hạn tốc độ cao nhất.

P1120: Thời gian tăng tốc (Ramp-up time – giây). Thời gian từ 0Hz đến tần số tối đa.

P1121: Thời gian giảm tốc (Ramp-down time – giây). Thời gian từ tần số tối đa về 0Hz.

Bước 5: Cấu hình Ngõ vào/ra (I/O Configuration):

• P0701 – P0703: Cấu hình chức năng cho các ngõ vào số DI1 – DI3 (ví dụ: Chạy/Dừng, Đảo chiều, Reset lỗi, Chọn tốc độ cố định…).
• P0731: Cấu hình chức năng cho ngõ ra Relay (ví dụ: Báo lỗi, Báo biến tần sẵn sàng, Báo động cơ đang chạy…).
• P0756 – P0760: Cấu hình ngõ vào Analog AI1 (kiểu tín hiệu, tỉ lệ scale…).

Bước 6: Lưu thông số:

• Sau khi hoàn tất cài đặt, cần lưu thông số vào bộ nhớ EEPROM để không bị mất khi mất điện.
• Truy cập P0971. Đặt P0971 = 1. Biến tần sẽ lưu thông số.

C. Ví dụ cài đặt cho ứng dụng Băng tải nhỏ (Chạy/Dừng bằng nút nhấn, tốc độ điều chỉnh bằng biến trở):

1. Thực hiện Bước 1 (nếu cần) và Bước 2 (nhập thông số động cơ).
2. P0700 = 2 (Điều khiển bằng Terminal). Nối nút nhấn thường mở (NO) vào DI1 để Chạy/Dừng.
3. P1000 = 2 (Setpoint từ Analog Input). Nối biến trở 10k Ohm vào AI1 (chân giữa vào chân 9, hai chân còn lại vào chân 8 (0V) và chân 10 (+10V)).
4. P1080 = 5 (Tần số tối thiểu 5Hz).
5. P1082 = 50 (Tần số tối đa 50Hz).
6. P1120 = 3.0 (Thời gian tăng tốc 3 giây).
7. P1121 = 3.0 (Thời gian giảm tốc 3 giây).
8. P0731 = 52.3 (Ngõ ra Relay báo trạng thái Lỗi – Fault active).
9. Thực hiện Bước 6 để lưu thông số.

6. Hướng dẫn khắc phục một số lỗi thường gặp trên 6SL3211-0KB15-5BA1

7. Liên hệ ngay thanhthienphu.vn để sở hữu Biến tần 6SL3211-0KB15-5BA1

Bạn đã cùng thanhthienphu.vn khám phá chi tiết về những ưu điểm vượt trội, tính năng thông minh và cấu tạo bền bỉ của biến tần 6SL3211-0KB15-5BA1 – Biến tần G110 0.55kW 1 Pha 230V. Đây chính là thời điểm hoàn hảo để đưa ra quyết định đầu tư thông minh, nâng cấp hệ thống điều khiển động cơ của bạn lên một tầm cao mới về hiệu suất, độ tin cậy và khả năng tiết kiệm năng lượng.

Nhấc máy lên và gọi ngay đến Hotline 08.12.77.88.99 của thanhthienphu.vn. Đội ngũ kỹ sư tư vấn nhiệt tình và giàu kinh nghiệm của chúng tôi luôn túc trực để:

• Giải đáp mọi thắc mắc của bạn về sản phẩm 6SL3211-0KB15-5BA1.
• Tư vấn lựa chọn cấu hình phù hợp nhất với ứng dụng cụ thể của bạn.
• Cung cấp báo giá chi tiết và cạnh tranh nhất thị trường.
• Hỗ trợ đặt hàng nhanh chóng và thuận tiện.
• Thông tin về chính sách giao hàng, bảo hành và các dịch vụ hậu mãi khác.

Hoặc bạn có thể:

• Truy cập website: thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm, các giải pháp tự động hóa khác và đặt hàng trực tuyến.
• Ghé thăm văn phòng giao dịch của chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và nhận tư vấn cụ thể.

thanhthienphu.vn cam kết mang đến cho bạn không chỉ sản phẩm 6SL3211-0KB15-5BA1 – Biến tần G110 0.55kW 1 Pha 230V chính hãng Siemens với chất lượng vượt trội, mà còn là sự an tâm tuyệt đối với dịch vụ khách hàng chuyên nghiệp, hỗ trợ kỹ thuật tận tình và chính sách giá cả hợp lý.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường tối ưu hóa sản xuất, tiết kiệm chi phí và nâng cao hiệu quả hoạt động.
