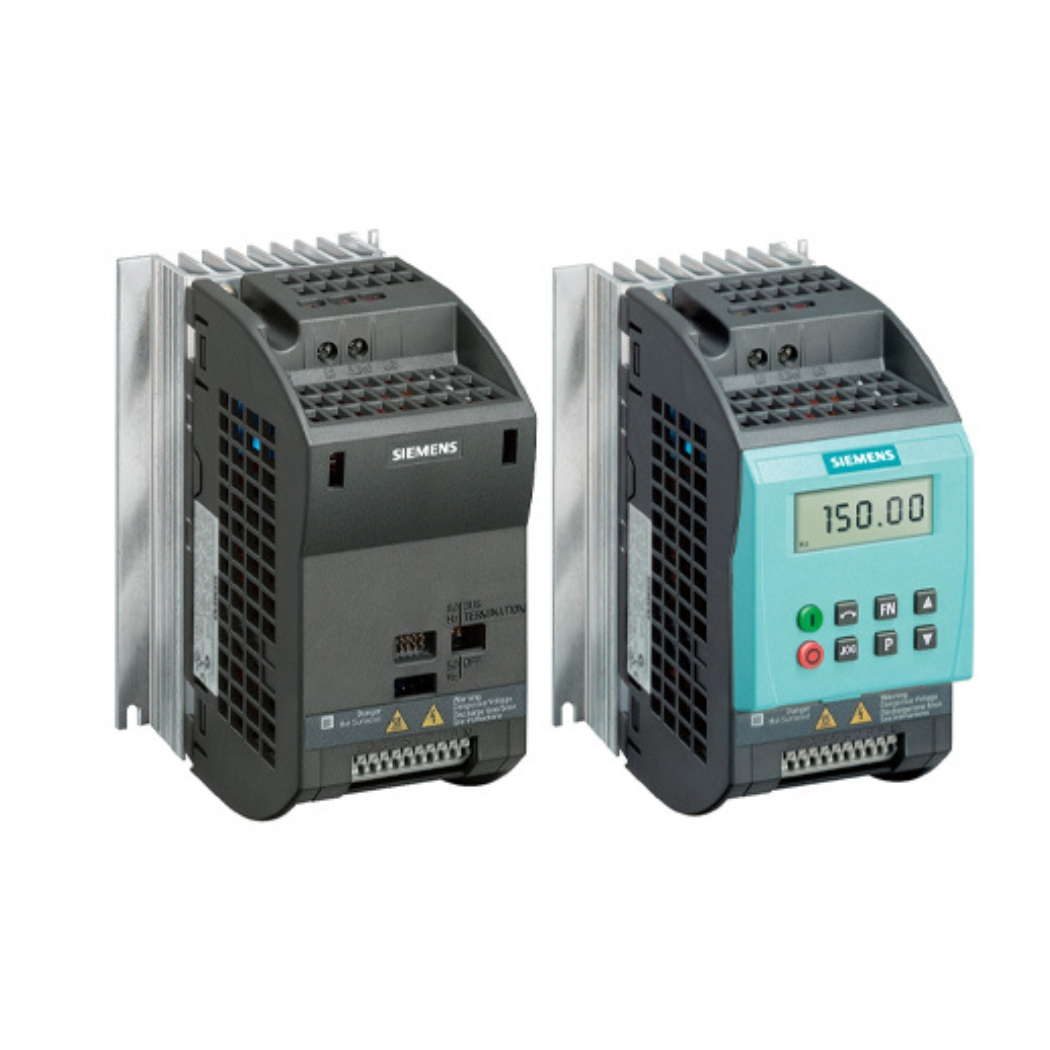

6SL3211-0AB22-2AA1 – Biến tần G110 2.2kW 1P 230VAC, giải pháp điều khiển động cơ thông minh và tiết kiệm năng lượng hàng đầu từ Siemens, chính là chìa khóa giúp bạn nâng tầm hiệu quả vận hành và tối ưu hóa quy trình sản xuất, được phân phối chính hãng bởi thanhthienphu.vn.
Hãy cùng chúng tôi khám phá sức mạnh tiềm ẩn bên trong bộ biến đổi tần số ưu việt này, một thiết bị điều khiển tốc độ động cơ không thể thiếu cho mọi hệ thống hiện đại, mang đến sự ổn định và linh hoạt vượt trội.
1. Khám phá cấu tạo bên trong của Biến tần 6SL3211-0AB22-2AA1
- Vỏ máy (Housing): Được chế tạo từ vật liệu nhựa cao cấp, chắc chắn, đạt cấp bảo vệ IP20. Thiết kế vỏ không chỉ đảm bảo an toàn cho các linh kiện điện tử bên trong khỏi bụi bẩn và tác động vật lý nhẹ mà còn tối ưu hóa luồng không khí làm mát, giúp biến tần hoạt động ổn định trong môi trường công nghiệp. Màu sắc trang nhã, hiện đại cũng là một điểm cộng về mặt thẩm mỹ khi lắp đặt trong tủ điện.
- Mạch lực (Power Circuit): Đây là trái tim của biến tần, bao gồm các khối chỉnh lưu (Rectifier) để chuyển đổi điện áp AC đầu vào thành DC, khối tụ điện (DC Link Capacitors) để làm phẳng điện áp DC, và khối nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao (IGBT) để biến đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ mong muốn cấp cho động cơ. Siemens sử dụng các linh kiện chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và khả năng chịu tải vượt trội.
- Mạch điều khiển (Control Circuit): Bộ não của biến tần, chứa vi xử lý tốc độ cao và bộ nhớ để thực thi các thuật toán điều khiển phức tạp (V/f, FCC), xử lý tín hiệu từ các ngõ vào (Analog, Digital), điều khiển các ngõ ra (Relay), và quản lý giao tiếp truyền thông (USS/Modbus). Mạch điều khiển được thiết kế chống nhiễu tốt, đảm bảo hoạt động chính xác và ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
- Bộ tản nhiệt và Quạt làm mát (Heatsink & Fan): Quá trình chuyển đổi công suất sinh ra nhiệt lượng đáng kể. Biến tần 6SL3211-0AB22-2AA1 được trang bị bộ tản nhiệt bằng nhôm kích thước lớn, thiết kế tối ưu để tăng diện tích tiếp xúc với không khí. Một quạt làm mát thông minh (thường chỉ hoạt động khi nhiệt độ tăng cao) giúp cưỡng bức luồng khí qua tản nhiệt, đảm bảo nhiệt độ hoạt động của các linh kiện công suất luôn trong giới hạn an toàn, kéo dài tuổi thọ thiết bị.
- Khối Terminal đấu nối (Terminals): Các cầu đấu được bố trí rõ ràng, khoa học cho việc kết nối nguồn điện vào, động cơ ra, các tín hiệu điều khiển (Analog, Digital, Relay) và truyền thông (RS485). Ký hiệu trên terminal rõ ràng, dễ hiểu, thuận tiện cho quá trình lắp đặt và kiểm tra. Vật liệu chế tạo terminal đảm bảo tiếp xúc tốt và an toàn điện.
- Giao diện vận hành (Operator Interface – Tùy chọn): Mặc dù không tích hợp sẵn, biến tần hỗ trợ kết nối với BOP (Basic Operator Panel) hoặc IOP (Intelligent Operator Panel) qua cổng giao tiếp riêng. BOP cho phép cài đặt các tham số cơ bản, theo dõi trạng thái hoạt động và chẩn đoán lỗi đơn giản. IOP cung cấp giao diện đồ họa thân thiện hơn, hỗ trợ nhiều ngôn ngữ và có khả năng sao lưu/phục hồi bộ tham số.
2. Những tính năng chính nổi bật của 6SL3211-0AB22-2AA1
- Điều khiển V/f Linh Hoạt: Hỗ trợ cả chế độ điều khiển V/f tuyến tính (Linear V/f) cho các tải có momen không đổi và V/f đa điểm/bình phương (Quadratic V/f) tối ưu cho các tải bơm, quạt. Tính năng này giúp đảm bảo momen khởi động đủ mạnh và tiết kiệm năng lượng tối đa khi động cơ hoạt động ở tốc độ thấp hoặc non tải, trực tiếp giảm hóa đơn tiền điện hàng tháng.
- Bảo Vệ Toàn Diện: Tích hợp đầy đủ các chức năng bảo vệ quan trọng như: bảo vệ quá dòng (F0001), quá áp DC link (F0002), thấp áp DC link (F0003), quá nhiệt biến tần (F0004), quá nhiệt động cơ (qua cảm biến PTC/KTY nếu kết nối), ngắn mạch đầu ra, chạm đất. Điều này đảm bảo an toàn tuyệt đối cho cả biến tần và động cơ, giảm thiểu rủi ro hư hỏng thiết bị và thời gian dừng máy không mong muốn, một yếu tố sống còn trong sản xuất công nghiệp.
- Giao Diện Vận Hành Thân Thiện (BOP): Bảng điều khiển tích hợp sẵn (Basic Operator Panel) với màn hình LED và các nút nhấn cho phép cài đặt nhanh các tham số cơ bản, điều khiển chạy/dừng, đảo chiều và giám sát các giá trị vận hành (tần số, dòng điện, điện áp) một cách trực quan. Giúp kỹ thuật viên dễ dàng thao tác và làm quen với thiết bị mà không cần công cụ lập trình phức tạp cho các cài đặt ban đầu.
- Khởi Động Mềm và Dừng Mềm: Thời gian tăng tốc (P1120) và giảm tốc (P1121) có thể điều chỉnh linh hoạt. Giúp động cơ khởi động và dừng êm ái, giảm sốc cơ khí cho hệ thống truyền động (hộp số, dây curoa, khớp nối), kéo dài tuổi thọ thiết bị và sản phẩm (đặc biệt quan trọng trong các dây chuyền chiết rót, đóng gói).
- Chức Năng Bù Trượt (Slip Compensation): Tự động điều chỉnh tần số đầu ra để bù đắp sự trượt của động cơ không đồng bộ, giúp duy trì tốc độ gần như không đổi khi tải thay đổi. Đảm bảo độ chính xác về tốc độ cho các ứng dụng đòi hỏi sự ổn định.
- Khả Năng Kết Nối Truyền Thông: Hỗ trợ giao thức USS (Universal Serial Interface) qua cổng RS485 (cần đầu nối tùy chọn). Cho phép tích hợp biến tần vào hệ thống điều khiển lớn hơn sử dụng PLC Siemens (S7-200, S7-1200…) hoặc các hệ thống SCADA, HMI khác. Mở ra khả năng giám sát và điều khiển tập trung, thu thập dữ liệu vận hành, tối ưu hóa quy trình từ xa.
- Thiết Kế Nhỏ Gọn, Lắp Đặt Dễ Dàng: Với kích thước chỉ 90 x 173 x 146 mm, biến tần 6SL3211-0AB22-2AA1 tiết kiệm đáng kể không gian trong tủ điện. Việc lắp đặt đơn giản với các terminal đấu nối rõ ràng, có thể lắp đặt sát nhau để tối ưu không gian.
- Tùy Chọn Bộ Lọc EMC: Mặc dù phiên bản này không tích hợp sẵn bộ lọc EMC, Siemens cung cấp các bộ lọc ngoài tùy chọn (Class A hoặc Class B) để đáp ứng các tiêu chuẩn về tương thích điện từ, giảm nhiễu cho các thiết bị nhạy cảm khác trong môi trường công nghiệp hoặc dân dụng.
3. Hướng dẫn kết nối 6SL3211-0AB22-2AA1 với phần mềm STARTER
Bước 1: Chuẩn bị phần cứng và phần mềm cần thiết
- Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm Siemens STARTER (phiên bản phù hợp với biến tần G110). Bạn có thể tải miễn phí từ trang web hỗ trợ của Siemens.
- Biến tần 6SL3211-0AB22-2AA1 đã được cấp nguồn điều khiển (chưa cần cấp nguồn động lực).
- Cáp chuyển đổi tín hiệu: PC Adapter USB A2 (6GK1571-0BA00-0AA0) hoặc cáp PC-PPI phù hợp nếu bạn sử dụng cổng COM cũ. Cáp này kết nối cổng USB của máy tính với cổng RS485 trên biến tần (cần mua thêm đầu nối RS485 cho G110 nếu chưa có).
Bước 2: Cài đặt Driver cho cáp chuyển đổi
Kết nối cáp PC Adapter USB A2 vào máy tính. Hệ điều hành thường sẽ tự động nhận diện và cài đặt driver. Nếu không, bạn cần cài đặt driver đi kèm theo cáp hoặc tải từ trang web Siemens.
Bước 3: Kết nối vật lý
- Nối một đầu cáp vào cổng USB của máy tính.
- Nối đầu còn lại (thường là đầu DB9 hoặc đã chuyển qua terminal) vào cổng giao tiếp RS485 trên biến tần G110. Lưu ý đấu đúng chân tín hiệu (Data+, Data-, GND). Tham khảo tài liệu của biến tần và cáp để đấu nối chính xác.
Bước 4: Cấu hình giao diện kết nối trong STARTER
- Mở phần mềm STARTER.
- Vào menu Options -> Set PG/PC Interface.
- Trong cửa sổ Set PG/PC Interface, ở phần ‘Interface Parameter Assignment Used’, chọn giao diện tương ứng với cáp bạn đang sử dụng. Ví dụ: ‘PC Adapter (PPI)’ hoặc ‘PC Adapter (MPI)’ hoặc ‘PC Adapter (PROFIBUS)’ tùy thuộc vào driver và cáp. Nếu dùng PC Adapter USB A2, thường chọn ‘PC Adapter (Auto)’ hoặc ‘PC Adapter (MPI)’.
- Nhấn vào nút ‘Properties’ để cấu hình chi tiết. Chọn đúng cổng COM ảo mà driver cáp USB đã tạo (có thể xem trong Device Manager của Windows). Đảm bảo tốc độ Baud rate (thường là 9.6 kbps hoặc 19.2 kbps cho PPI) và các thông số khác phù hợp với cài đặt mặc định của G110 hoặc cài đặt bạn đã thay đổi trên biến tần (tham số P2010, P2011).
- Nhấn OK để lưu cấu hình.
Bước 5: Dò tìm và kết nối với biến tần
- Trong STARTER, tạo một project mới hoặc mở project có sẵn.
- Click chuột phải vào project -> Insert Single Drive Unit. Chọn đúng dòng SINAMICS G110 và phiên bản firmware (nếu biết).
- Click vào biểu tượng ‘Accessible Nodes’ hoặc vào menu Project -> Accessible Nodes. STARTER sẽ quét mạng (trong trường hợp này là kết nối điểm-điểm qua PPI) để tìm các thiết bị Siemens tương thích.
- Nếu cấu hình đúng, biến tần 6SL3211-0AB22-2AA1 sẽ xuất hiện trong danh sách.
- Click đúp vào biểu tượng biến tần vừa tìm thấy hoặc kéo thả nó vào project của bạn.
- Click vào nút ‘Connect’ (biểu tượng hai máy tính nối với nhau) để thiết lập kết nối trực tuyến (Online).
Bước 6: Hoàn tất
Sau khi kết nối thành công, bạn có thể tiến hành đọc/ghi tham số (Upload/Download), giám sát trạng thái, chẩn đoán lỗi, sử dụng các chức năng điều khiển trực tuyến (Control Panel) trong STARTER.
4. Từng bước lập trình cơ bản cho 6SL3211-0AB22-2AA1
Bước 1: Truy cập chế độ cài đặt tham số
- Đảm bảo biến tần đang ở trạng thái dừng (STOP).
- Nhấn và giữ nút ‘Fn’ trên BOP trong khoảng 2-3 giây cho đến khi màn hình hiển thị ‘P—-‘ hoặc số tham số gần nhất bạn truy cập. Điều này cho biết bạn đã vào chế độ cài đặt.
Bước 2: Lựa chọn tham số cần cài đặt
Sử dụng các nút mũi tên lên (▲) và xuống (▼) để di chuyển đến số tham số mong muốn. Ví dụ, để cài đặt tần số tối đa, bạn cần tìm đến tham số P1082.
Bước 3: Xem và thay đổi giá trị tham số
- Khi đã chọn được tham số (ví dụ P1082), nhấn nút ‘Fn’. Màn hình sẽ hiển thị giá trị hiện tại của tham số đó.
- Sử dụng các nút mũi tên lên (▲) và xuống (▼) để thay đổi giá trị đến mức mong muốn. Nhấn giữ nút mũi tên sẽ giúp tăng/giảm giá trị nhanh hơn.
- Sau khi chọn được giá trị mới, nhấn nút ‘Fn’ một lần nữa để xác nhận và lưu tạm thời giá trị đó. Màn hình sẽ nhấp nháy nhanh và quay lại hiển thị số tham số (ví dụ P1082).
Bước 4: Cài đặt các tham số cơ bản thường dùng
Reset về mặc định nhà sản xuất (Factory Reset – tùy chọn):
- P0010 = 30 (Tham số vận hành)
- P0970 = 1 (Thực hiện reset)
- Đợi biến tần khởi động lại.
Cài đặt nhanh (Quick Commissioning):
- P0010 = 1 (Tham số vận hành)
- P0100 = 0 (Châu Âu, kW) hoặc 1 (Bắc Mỹ, HP) – Chọn 0 cho Việt Nam.
- P0304: Điện áp định mức động cơ (V) – Xem trên nhãn động cơ.
- P0305: Dòng điện định mức động cơ (A) – Xem trên nhãn động cơ.
- P0307: Công suất định mức động cơ (kW) – Xem trên nhãn động cơ (ví dụ: 2.2 cho động cơ 2.2kW).
- P0310: Tần số định mức động cơ (Hz) – Thường là 50Hz tại Việt Nam.
- P0311: Tốc độ định mức động cơ (RPM) – Xem trên nhãn động cơ (tùy chọn, ảnh hưởng đến bù trượt).
- P0700: Lựa chọn nguồn lệnh điều khiển (Ví dụ: 2 = Terminal – Điều khiển bằng tiếp điểm ngoài).
- P1000: Lựa chọn nguồn đặt tần số (Ví dụ: 2 = Analog Input – Điều khiển bằng biến trở 0-10V).
- P1080: Tần số tối thiểu (Hz) – Thường là 0Hz.
- P1082: Tần số tối đa (Hz) – Thường là 50Hz hoặc 60Hz tùy ứng dụng.
- P1120: Thời gian tăng tốc (s) – Thời gian để biến tần tăng tốc từ 0Hz đến tần số tối đa.
- P1121: Thời gian giảm tốc (s) – Thời gian để biến tần giảm tốc từ tần số tối đa về 0Hz.
Bước 5: Lưu vĩnh viễn các thay đổi
- Sau khi cài đặt xong tất cả các tham số cần thiết, bạn cần lưu chúng vào bộ nhớ EEPROM để không bị mất khi mất điện.
- Tìm đến tham số P3900.
- Nhấn ‘Fn’, dùng nút ▲/▼ để chọn giá trị là 1, 2 hoặc 3 (thường chọn 1 hoặc 3 để kết thúc quá trình cài đặt và lưu).
- Nhấn ‘Fn’ để xác nhận. Màn hình sẽ hiển thị ‘BUSY’ trong giây lát trong khi lưu.
Bước 6: Thoát chế độ cài đặt
Nhấn và giữ nút ‘Fn’ cho đến khi màn hình quay lại hiển thị trạng thái hoạt động bình thường (ví dụ: tần số đặt, tần số thực tế…).
5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3211-0AB22-2AA1
| Mã Lỗi |
Tên Lỗi (Tiếng Anh) |
Mô Tả & Nguyên Nhân Có Thể |
Hướng Khắc Phục Ban Đầu |
| F0001 |
Overcurrent |
Dòng điện đầu ra vượt quá giới hạn cho phép. Có thể do: Ngắn mạch motor/cáp, Kẹt tải cơ khí, Thời gian tăng tốc (P1120) quá ngắn, Thông số motor (P03xx) sai, Lỗi IGBT. |
Kiểm tra motor và cáp nối (cách điện, đấu nối). Kiểm tra tải cơ khí. Tăng thời gian tăng tốc (P1120). Kiểm tra lại thông số motor đã nhập. Reset lỗi. |
| F0002 |
Overvoltage |
Điện áp trên DC Link vượt quá ngưỡng an toàn. Có thể do: Điện áp nguồn vào quá cao, Thời gian giảm tốc (P1121) quá ngắn, Tải có quán tính lớn gây tái sinh năng lượng, Thiếu/hỏng điện trở hãm (nếu có). |
Kiểm tra điện áp nguồn cấp. Tăng thời gian giảm tốc (P1121). Sử dụng điện trở hãm phù hợp (nếu cần). Reset lỗi. |
| F0003 |
Undervoltage |
Điện áp trên DC Link thấp hơn ngưỡng an toàn. Có thể do: Điện áp nguồn vào quá thấp, Mất pha nguồn vào (dù là 1 pha), Lỗi bộ chỉnh lưu. |
Kiểm tra điện áp và chất lượng nguồn cấp. Kiểm tra cầu chì, CB, dây nối nguồn. Reset lỗi. |
| F0004 |
Inverter Overtemp |
Nhiệt độ bộ tản nhiệt của biến tần quá cao. Có thể do: Nhiệt độ môi trường cao, Quạt làm mát hỏng/kẹt, Luồng khí làm mát bị chặn, Biến tần hoạt động quá tải liên tục. |
Đảm bảo thông gió tốt xung quanh biến tần. Kiểm tra/vệ sinh quạt. Giảm nhiệt độ môi trường. Kiểm tra tải, giảm tải nếu cần. Chờ biến tần nguội, Reset lỗi. |
| F0005 |
Inverter I²t |
Biến tần bị quá tải dựa trên tính toán I²t (dòng điện và thời gian). Thường đi kèm với tải nặng kéo dài. |
Kiểm tra xem công suất biến tần có phù hợp với tải không. Xem xét giảm tải hoặc nâng cấp biến tần công suất lớn hơn. Reset lỗi. |
| F0011 |
Motor Overtemp I²t |
Motor bị quá nhiệt dựa trên mô hình tính toán I²t. Có thể do: Thông số motor (P0305) sai, Motor bị quá tải, Thông gió motor kém. |
Kiểm tra lại thông số dòng định mức motor (P0305). Kiểm tra tải và điều kiện làm mát của motor. Chờ motor nguội, Reset lỗi. |
| F0022 |
Power Stack Fault |
Lỗi phần cứng nghiêm trọng trong mạch lực (IGBT, driver…). |
Lỗi này thường yêu cầu kiểm tra chuyên sâu hoặc sửa chữa/thay thế. Liên hệ nhà cung cấp hoặc dịch vụ kỹ thuật. |
| F0052 |
Power Stack Fault |
Lỗi liên quan đến phần cứng mạch lực. |
Tương tự F0022, cần kiểm tra chuyên sâu. Liên hệ hỗ trợ kỹ thuật. |
| F0070 |
CB Comms Fault |
Lỗi giao tiếp với bo mạch truyền thông (Communication Board – nếu có lắp thêm). |
Kiểm tra kết nối vật lý của bo mạch truyền thông. Kiểm tra cấu hình tham số liên quan đến bo mạch. Reset lỗi. |
| F0080 |
Analog Input Loss |
Mất tín hiệu ngõ vào Analog (nếu đang cấu hình sử dụng AI làm nguồn đặt tần số và có bật giám sát mất tín hiệu). |
Kiểm tra dây tín hiệu và nguồn cấp cho cảm biến/biến trở. Kiểm tra cấu hình tham số giám sát AI (ví dụ P0756-P0761). Reset lỗi. |
6. Liên hệ thanhthienphu.vn để được tư vấn chuyên sâu về 6SL3211-0AB22-2AA1
6SL3211-0AB22-2AA1 – Biến tần G110 2.2kW 1P 230VAC không chỉ là một thiết bị điện công nghiệp đơn thuần, mà là một khoản đầu tư thông minh cho tương lai, một giải pháp toàn diện giúp bạn giải quyết triệt để những khó khăn về hiệu suất, chi phí vận hành và an toàn lao động đang tồn tại trong hệ thống cũ. Sở hữu thiết bị này đồng nghĩa với việc bạn đang nắm giữ chìa khóa để mở ra cánh cửa tối ưu hóa sản xuất, nâng cao năng lực cạnh tranh và khẳng định vị thế dẫn đầu.
