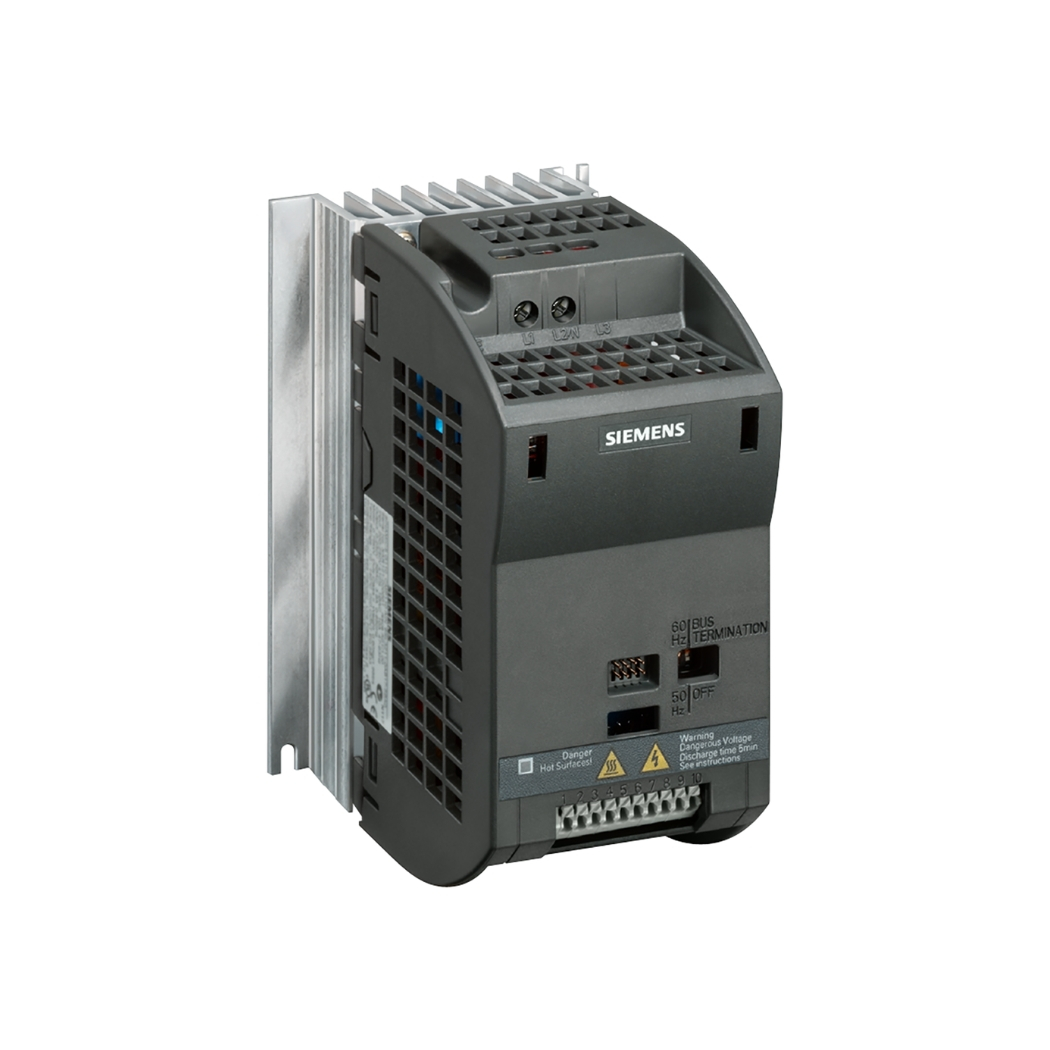

6SL3211-0AB12-5UB1 – Biến tần G110 0.25kW 1P 230VAC Siemens

6SL3211-0AB12-5UB1 – Biến tần G110 0.25kW 1P 230VAC, giải pháp điều khiển tốc độ động cơ nhỏ gọn và hiệu quả từ Siemens, là chìa khóa giúp các kỹ sư và doanh nghiệp tại Việt Nam nâng cao năng suất, tiết kiệm năng lượng và hiện đại hóa hệ thống máy móc một cách dễ dàng ngay hôm nay cùng thanhthienphu.vn.

Thiết bị truyền động điện này mang đến sự linh hoạt và độ tin cậy vượt trội, giải quyết triệt để những trăn trở về chi phí vận hành và hiệu suất làm việc, mở ra cánh cửa đến với tương lai sản xuất thông minh và bền vững; khám phá ngay bộ điều khiển tốc độ động cơ ưu việt, giải pháp tự động hóa tối ưu.

1. Thông tin chi tiết về sản phẩm 6SL3211-0AB12-5UB1

2. Cấu tạo của Biến tần 6SL3211-0AB12-5UB1

• Mạch Chỉnh Lưu (Rectifier Circuit): Đây là cửa ngõ đầu tiên của biến tần, tiếp nhận nguồn điện xoay chiều (AC) 1 pha 230V từ lưới điện. Nhiệm vụ chính của mạch này là chuyển đổi dòng điện AC thành dòng điện một chiều (DC) thông qua các diode chỉnh lưu chất lượng cao. Siemens lựa chọn các linh kiện có khả năng chịu đựng tốt các biến động điện áp đầu vào, đảm bảo nguồn DC ổn định cho các khối tiếp theo, góp phần bảo vệ biến tần khỏi các sự cố về nguồn.
• Mạch Liên Kết DC (DC Link Circuit): Sau khi được chỉnh lưu, dòng điện DC được đưa vào mạch DC Link. Thành phần chính ở đây là các tụ điện dung lượng lớn. Chúng có vai trò san phẳng điện áp DC, loại bỏ các gợn sóng còn sót lại sau quá trình chỉnh lưu, và quan trọng hơn là tích trữ năng lượng. Nguồn năng lượng dự trữ này giúp biến tần đáp ứng nhanh chóng các yêu cầu thay đổi tải đột ngột của động cơ, duy trì sự ổn định và tránh sụt áp. Chất lượng tụ điện ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của biến tần, và Siemens luôn chú trọng yếu tố này.
• Mạch Nghịch Lưu (Inverter Circuit): Đây là trái tim thực sự của biến tần, nơi thực hiện công việc biến đổi dòng điện DC đã được san phẳng trở lại thành dòng điện xoay chiều (AC) 3 pha với tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ. Bộ phận cốt lõi của mạch này là các module công suất IGBT (Insulated Gate Bipolar Transistor). Siemens sử dụng các IGBT thế hệ mới, có tốc độ chuyển mạch nhanh, tổn hao năng lượng thấp và độ bền nhiệt cao. Việc điều khiển chính xác các IGBT này bằng phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation) tạo ra dạng sóng gần sin, giúp động cơ hoạt động êm ái, hiệu quả và giảm tổn thất nhiệt.
• Mạch Điều Khiển (Control Circuit): Bộ não của biến tần, bao gồm vi xử lý (microprocessor) và các mạch logic phụ trợ. Nó nhận tín hiệu điều khiển từ người dùng (qua BOP, ngõ vào số/analog, truyền thông), xử lý thông tin từ các cảm biến (dòng điện, điện áp, nhiệt độ), thực thi các thuật toán điều khiển (V/f), và gửi tín hiệu điều khiển chính xác đến mạch nghịch lưu IGBT. Mạch điều khiển cũng thực hiện các chức năng bảo vệ quan trọng, giám sát hoạt động và xử lý lỗi, đảm bảo an toàn cho cả biến tần và động cơ. Phần mềm firmware được Siemens tối ưu hóa liên tục để nâng cao hiệu suất và bổ sung tính năng.
• Vỏ Máy và Hệ Thống Tản Nhiệt: Biến tần G110 6SL3211-0AB12-5UB1 có vỏ làm từ nhựa công nghiệp chất lượng cao, đạt cấp bảo vệ IP20, đủ cứng cáp để bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và va chạm nhẹ trong môi trường tủ điện. Quan trọng hơn là thiết kế tản nhiệt thông minh. Mặc dù công suất nhỏ, Siemens vẫn trang bị hệ thống tản nhiệt thụ động hoặc quạt làm mát (tùy model và điều kiện vận hành) hiệu quả, đảm bảo các linh kiện công suất như IGBT hoạt động trong giới hạn nhiệt độ cho phép, kéo dài tuổi thọ và duy trì hiệu suất ổn định ngay cả khi hoạt động liên tục.
• Cổng Kết Nối (Terminals): Các cầu đấu nối được bố trí rõ ràng, khoa học cho phần động lực (nguồn vào, ra động cơ) và phần điều khiển (ngõ vào/ra số, analog, truyền thông RS485). Thiết kế này giúp việc đấu dây trở nên dễ dàng, nhanh chóng và chính xác, giảm thiểu nguy cơ sai sót trong quá trình lắp đặt – một yếu tố được các kỹ sư và kỹ thuật viên điện đặc biệt đánh giá cao.

3. Những tính năng vượt trội của Biến tần 6SL3211-0AB12-5UB1

• Điều khiển V/f Linh hoạt (Linear V/f, Squared V/f): Cung cấp phương pháp điều khiển đơn giản nhưng hiệu quả. Chế độ V/f tuyến tính phù hợp với các ứng dụng mô-men không đổi như băng tải, máy khuấy. Chế độ V/f bình phương được tối ưu hóa cho các ứng dụng tải có mô-men thay đổi theo bình phương tốc độ như bơm và quạt ly tâm, giúp tiết kiệm năng lượng tối đa ở tốc độ thấp. Khả năng tùy chỉnh đường đặc tính V/f mang lại sự linh hoạt cao cho nhiều loại tải khác nhau.
• Thiết kế Siêu Nhỏ Gọn và Lắp đặt Dễ dàng: Với kích thước tối ưu, 6SL3211-0AB12-5UB1 giúp tiết kiệm không gian quý giá trong tủ điện. Khả năng lắp đặt linh hoạt trên thanh DIN rail tiêu chuẩn hoặc gắn trực tiếp lên bề mặt phẳng giúp quá trình tích hợp vào hệ thống trở nên nhanh chóng và thuận tiện, giảm thời gian và chi phí lắp đặt.
• Dải Tần số Ngõ ra Rộng (0-650 Hz): Cho phép điều khiển tốc độ động cơ một cách chính xác và mượt mà trong một phạm vi rất rộng, đáp ứng yêu cầu của cả những ứng dụng cần tốc độ thấp ổn định lẫn những ứng dụng cần tốc độ cao.
• Tích hợp Chức năng Hãm DC (DC Braking): Tính năng này cho phép dừng động cơ nhanh chóng và an toàn bằng cách bơm dòng điện một chiều vào cuộn dây stator sau khi lệnh dừng được kích hoạt. Rất hữu ích cho các ứng dụng cần dừng chính xác hoặc giảm thời gian chờ giữa các chu kỳ hoạt động.
• Khả năng Giao tiếp Mở rộng (Tùy chọn): Mặc dù là dòng cơ bản, G110 vẫn hỗ trợ giao tiếp qua cổng RS485 (yêu cầu bộ chuyển đổi giao tiếp tùy chọn) sử dụng giao thức USS (Universal Serial Interface). Điều này cho phép tích hợp biến tần vào các hệ thống điều khiển lớn hơn sử dụng PLC Siemens S7-200 hoặc các thiết bị khác, thuận tiện cho việc giám sát và điều khiển tập trung.
• Tùy chọn Bảng Vận hành Cơ bản (BOP – Basic Operator Panel): Có thể gắn thêm màn hình BOP đơn giản trực tiếp lên mặt biến tần, cho phép người dùng dễ dàng cài đặt các thông số cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi mà không cần máy tính hay phần mềm phức tạp.
• Tiết kiệm Năng lượng Hiệu quả: Bằng cách điều chỉnh chính xác tốc độ động cơ theo yêu cầu thực tế của tải, đặc biệt là với các ứng dụng bơm và quạt, biến tần G110 giúp giảm đáng kể lượng điện năng tiêu thụ so với phương pháp chạy trực tiếp hoặc dùng van/damper để điều chỉnh lưu lượng. Các nghiên cứu và thực tế ứng dụng cho thấy, việc sử dụng biến tần trong các hệ thống bơm, quạt có thể tiết kiệm từ 20% đến 50% chi phí điện năng, một con số vô cùng ý nghĩa đối với bài toán chi phí vận hành của doanh nghiệp.
• Khởi động và Dừng mềm: Giảm sốc cơ khí cho hệ thống truyền động và tải, kéo dài tuổi thọ của các bộ phận cơ khí như hộp số, khớp nối, dây đai. Đồng thời, giảm dòng khởi động đột biến, bảo vệ lưới điện và các thiết bị đóng cắt.

4. Hướng dẫn chi tiết kết nối Biến tần G110 6SL3211-0AB12-5UB1 với phần mềm STARTER

1. Chuẩn bị phần cứng và phần mềm:

• Máy tính cá nhân (PC): Chạy hệ điều hành Windows tương thích với phiên bản STARTER.
• Phần mềm STARTER: Tải về phiên bản mới nhất từ trang web hỗ trợ của Siemens (Siemens Industry Online Support – SIOS). Cài đặt phần mềm theo hướng dẫn.
• Cáp kết nối và bộ chuyển đổi: Biến tần G110 6SL3211-0AB12-5UB1 giao tiếp qua chuẩn RS485 (sử dụng giao thức USS). Bạn cần: Bộ chuyển đổi tín hiệu USB sang RS485 (loại tốt, có driver tương thích). Dây cáp xoắn đôi (twisted pair) để kết nối từ bộ chuyển đổi đến terminal RS485 trên biến tần (thường là chân 13 (+) và 14 (-), kiểm tra lại tài liệu kỹ thuật của biến tần).
• Biến tần 6SL3211-0AB12-5UB1: Đã được cấp nguồn và sẵn sàng hoạt động.

2. Kết nối vật lý:

• Kết nối bộ chuyển đổi USB-RS485 vào cổng USB của máy tính. Cài đặt driver nếu cần thiết.
• Đấu nối dây cáp RS485 từ bộ chuyển đổi đến đúng các terminal trên biến tần (Ví dụ: Chân A/P/+ của bộ chuyển đổi nối vào chân 13, Chân B/N/- nối vào chân 14). Đảm bảo kết nối chắc chắn và đúng cực tính.
• Kiểm tra lại sơ đồ đấu nối trong tài liệu hướng dẫn sử dụng của biến tần G110 và bộ chuyển đổi RS485.

3. Cấu hình giao tiếp trong STARTER:

• Mở phần mềm STARTER trên PC.
• Tạo một dự án mới (Project) hoặc mở dự án hiện có.
• Trong cửa sổ Project Navigator, nhấn chuột phải và chọn ‘Insert single drive unit’.
• Trong cửa sổ ‘Insert drive unit’, chọn dòng SINAMICS G110, phiên bản firmware tương ứng (nếu biết) hoặc chọn phiên bản gần nhất.
• Đặt tên cho biến tần (ví dụ: G110_Bơm_01).
• Cấu hình giao diện kết nối: Nhấn nút ‘Accessible Nodes’ hoặc vào menu ‘Options’ -> ‘Set PG/PC Interface’.
• Trong cửa sổ ‘Set PG/PC Interface’, chọn giao diện là ‘PC Adapter (USS)’ hoặc tên tương ứng với bộ chuyển đổi USB-RS485 của bạn.
• Trong phần ‘Properties’ của giao diện, chọn đúng cổng COM ảo mà bộ chuyển đổi USB-RS485 đã tạo ra (kiểm tra trong Device Manager của Windows).
• Thiết lập các thông số giao tiếp USS: Baud rate (thường là 9600 bps mặc định cho G110, kiểm tra tham số P2010), Parity (thường là Even), Data bits (8), Stop bits (1). Địa chỉ biến tần (P2011, mặc định là 0). Đảm bảo các thông số này khớp với cài đặt trên biến tần.

4. Thiết lập kết nối trực tuyến (Go Online):

• Trong Project Navigator, chọn biến tần vừa tạo.
• Nhấn nút ‘Connect to target system’ (biểu tượng hai máy tính nối với nhau) trên thanh công cụ hoặc nhấn chuột phải vào biến tần và chọn ‘Connect’.
• STARTER sẽ quét mạng USS để tìm biến tần có địa chỉ và thông số giao tiếp đã cấu hình.
• Nếu kết nối thành công, biểu tượng biến tần trong Project Navigator sẽ chuyển sang màu xanh lá cây hoặc có dấu hiệu trực tuyến.

5. Tải cấu hình lên/xuống (Upload/Download):

Sau khi kết nối thành công, bạn có thể:

• Upload (Load from drive unit to PG/PC): Tải toàn bộ cấu hình tham số từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa.
• Download (Load from PG/PC to drive unit): Tải cấu hình từ dự án trên máy tính xuống biến tần (cẩn thận khi thực hiện thao tác này).

5. Lập trình cơ bản Biến tần 6SL3211-0AB12-5UB1

1. Reset về mặc định nhà sản xuất (Factory Reset – Tùy chọn):

• Nếu muốn bắt đầu cài đặt từ đầu, bạn có thể reset biến tần.
• Đặt P0010 = 30 (Factory reset).
• Đặt P0970 = 1 (Start reset).
• Chờ quá trình reset hoàn tất. Biến tần sẽ quay về các giá trị mặc định. Lưu ý: Thao tác này sẽ xóa hết cài đặt hiện tại.

2. Nhập thông số động cơ (Motor Data – Quan trọng):

• Đây là bước bắt buộc để biến tần tính toán và điều khiển động cơ chính xác. Thông số này thường có trên nhãn (nameplate) của động cơ.
• Đặt P0010 = 1 (Quick commissioning).
• P0100 = 0 (Europe, kW) hoặc 1 (North America, HP) – Chọn đơn vị công suất.
• P0304 [V]: Điện áp định mức động cơ (Ví dụ: 230).
• P0305 [A]: Dòng điện định mức động cơ (Ví dụ: 1.3 A cho động cơ 0.25kW).
• P0307 [kW] hoặc [HP]: Công suất định mức động cơ (Ví dụ: 0.25).
• P0310 [Hz]: Tần số định mức động cơ (Ví dụ: 50).
• P0311 [rpm]: Tốc độ định mức động cơ (Ví dụ: 1400).
• P0335 = 0 (Làm mát tự nhiên) hoặc theo loại làm mát của động cơ.
• Sau khi nhập xong, đặt P3900 = 1 (hoặc 2, 3 tùy yêu cầu tính toán) để kết thúc Quick Commissioning và tính toán dữ liệu động cơ. Chờ quá trình hoàn tất.

3. Cài đặt giới hạn hoạt động:

• P1080 [Hz]: Tần số tối thiểu (Min Frequency). Mặc định là 0 Hz.
• P1082 [Hz]: Tần số tối đa (Max Frequency). Mặc định là 50 Hz (có thể tăng lên nếu ứng dụng yêu cầu, ví dụ 60 Hz, nhưng không vượt quá giới hạn của động cơ và biến tần).
• P0640 [A]: Giới hạn dòng điện (Current Limit). Mặc định thường là 150% dòng định mức của biến tần. Có thể điều chỉnh nếu cần.

4. Cài đặt thời gian tăng/giảm tốc (Ramp Times):

• P1120 [s]: Thời gian tăng tốc (Ramp-up time) từ 0 Hz đến tần số tối đa (P1082). Tăng giá trị này để khởi động mềm hơn, giảm giá trị để tăng tốc nhanh hơn (nhưng cần đảm bảo không gây quá dòng). Ví dụ: 5 giây.
• P1121 [s]: Thời gian giảm tốc (Ramp-down time) từ tần số tối đa (P1082) về 0 Hz. Tăng giá trị để dừng mềm hơn. Ví dụ: 5 giây.

5. Lựa chọn nguồn lệnh điều khiển (Command Source):

P0700: Xác định nguồn nhận lệnh Start/Stop/Reverse.

• = 1: Lệnh từ màn hình BOP (nếu có).
• = 2: Lệnh từ Terminal (ngõ vào Digital). Đây là lựa chọn phổ biến nhất cho điều khiển từ nút nhấn, PLC.
• = 5: Lệnh từ truyền thông USS/RS485.

Nếu chọn P0700 = 2, cần cấu hình chức năng cho các ngõ vào Digital (P0701, P0702, P0703):

• P0701 = 1: Chức năng ON/OFF1 cho DI1 (Start/Stop).
• P0702 = 12: Chức năng Đảo chiều quay (Reverse) cho DI2 (nếu cần).
• P0703 = 9: Chức năng Chấp nhận lỗi (Fault Acknowledge) cho DI3.

6. Lựa chọn nguồn đặt tần số (Setpoint Source):

P1000: Xác định nguồn nhận tín hiệu đặt tốc độ (tần số).

• = 1: Đặt tần số bằng màn hình BOP (nếu có).
• = 2: Đặt tần số bằng ngõ vào Analog Input (AI). Phổ biến khi dùng biến trở hoặc tín hiệu 0-10V từ PLC/cảm biến.
• = 3: Đặt tần số cố định (Fixed Frequency).
• = 5: Đặt tần số qua truyền thông USS/RS485.

Nếu chọn P1000 = 2 (Analog Input):

• Kiểm tra cấu hình P0756 = 0 (Ngõ vào điện áp 0-10V).
• Hiệu chỉnh điểm 0% (P0757) và 100% (P0759) nếu cần để đảm bảo dải điều khiển chính xác.

7. Lưu tham số:

• Sau khi hoàn tất cài đặt, cần lưu các thay đổi vào bộ nhớ non-volatile của biến tần.
• Đặt P0971 = 1 (Save parameters).
• Hoặc nhấn nút ‘Copy RAM to ROM’ trong phần mềm STARTER.

6. Khắc phục nhanh một số lỗi thường gặp trên Biến tần 6SL3211-0AB12-5UB1
