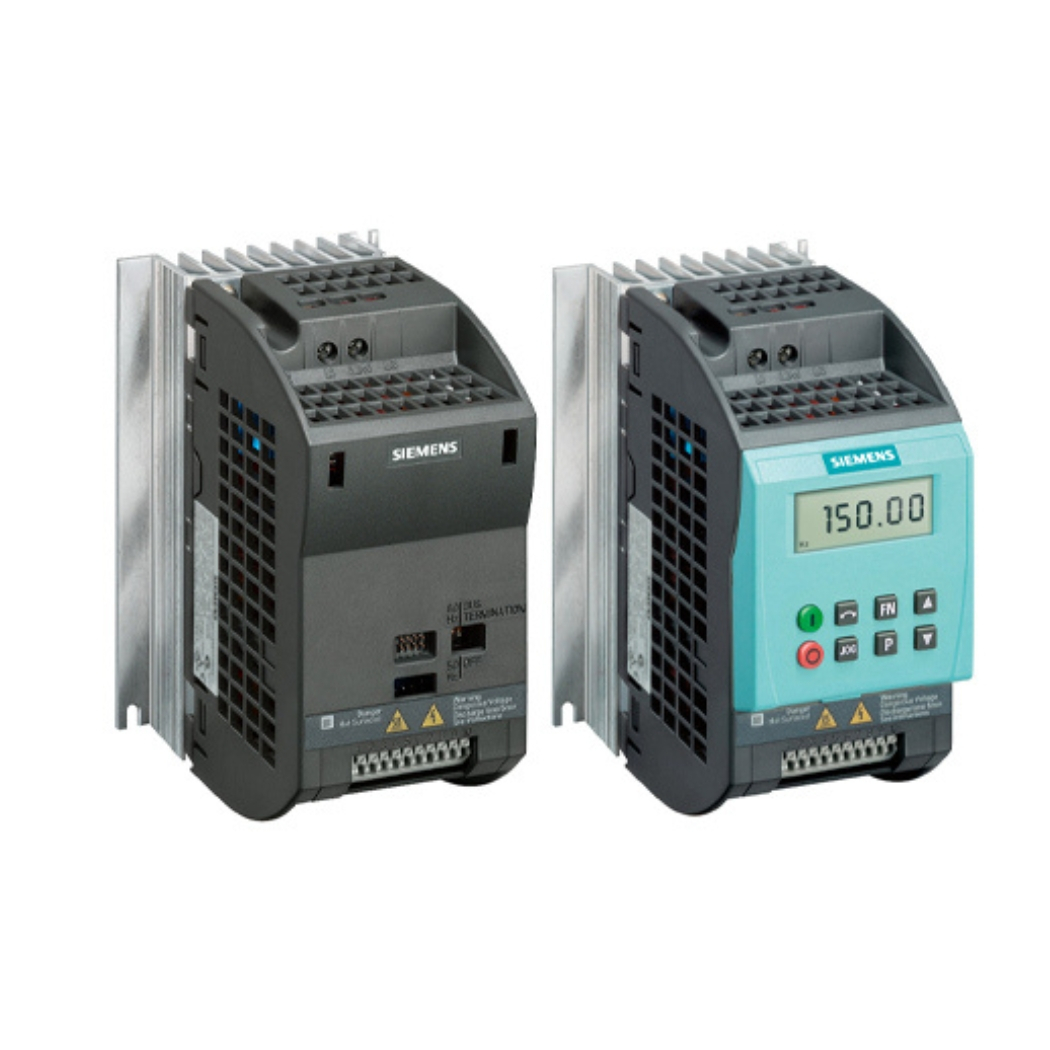

6SL3211-0AB21-1AB1 – Biến tần G110 1.1kW 1P 230VAC Siemens

6SL3211-0AB21-1AB1 – Biến tần G110 1.1kW 1P 230VAC, thiết bị điều khiển tốc độ động cơ đáng tin cậy từ Siemens, chính là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất và tiết kiệm năng lượng cho mọi ứng dụng công nghiệp của bạn tại thanhthienphu.vn.

Chúng tôi mang đến giải pháp toàn diện giúp bạn nâng cấp hệ thống, đảm bảo vận hành ổn định và gia tăng sức cạnh tranh trên thị trường đầy biến động, đồng thời khám phá tiềm năng vô tận của bộ biến đổi tần số Siemens chất lượng cao này.

1. Thông tin chi tiết về sản phẩm 6SL3211-0AB21-1AB1

2. Cấu tạo sản phẩm 6SL3211-0AB21-1AB1

• Khối nguồn (Power Module): Đây là trái tim của biến tần, thực hiện nhiệm vụ biến đổi điện áp xoay chiều (AC) một pha từ lưới điện thành điện áp một chiều (DC) thông qua bộ chỉnh lưu cầu diode, sau đó nghịch lưu điện áp DC này thành điện áp AC ba pha với tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao (IGBT) để đảm bảo hiệu suất chuyển đổi năng lượng tối ưu, tổn hao thấp và độ tin cậy vượt trội ngay cả khi hoạt động liên tục với tải nặng.
• Khối điều khiển (Control Unit): Bộ não thông minh của biến tần, chứa vi xử lý mạnh mẽ và bộ nhớ để thực thi các thuật toán điều khiển phức tạp (như V/f, FCC), xử lý tín hiệu từ các ngõ vào (analog, digital, truyền thông), tính toán và tạo ra tín hiệu điều khiển PWM (Pulse Width Modulation) chính xác cho khối nguồn. Khối điều khiển cũng quản lý các chức năng bảo vệ, giao tiếp người dùng và kết nối mạng truyền thông, đảm bảo biến tần hoạt động linh hoạt và an toàn.
• Tản nhiệt (Heatsink): Được chế tạo từ vật liệu nhôm cao cấp với thiết kế cánh tản nhiệt tối ưu, bộ phận này có nhiệm vụ giải phóng nhiệt lượng sinh ra từ khối nguồn trong quá trình hoạt động. Hệ thống tản nhiệt hiệu quả giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện điện tử, kéo dài tuổi thọ biến tần và đảm bảo hiệu suất không bị suy giảm do quá nhiệt, đặc biệt quan trọng trong môi trường công nghiệp nóng ẩm tại Việt Nam.
• Quạt làm mát (Cooling Fan): Hỗ trợ tản nhiệt hiệu quả hơn, đặc biệt khi biến tần vận hành ở công suất cao hoặc trong môi trường nhiệt độ cao. Quạt thường được điều khiển tự động dựa trên nhiệt độ bên trong biến tần, giúp tiết kiệm năng lượng và giảm tiếng ồn khi không cần thiết.
• Cầu đấu nối (Terminals): Bao gồm các cọc đấu nối riêng biệt cho nguồn cấp đầu vào (L1, L2/N), ngõ ra động cơ (U, V, W), các ngõ vào/ra điều khiển (digital, analog, relay), chân nối đất (PE) và các cổng giao tiếp (RS485 cho USS/Modbus). Thiết kế rõ ràng, dễ tiếp cận giúp việc đấu dây trở nên nhanh chóng, chính xác và an toàn, giảm thiểu nguy cơ lỗi kết nối – một yếu tố quan trọng đối với các kỹ thuật viên điện.
• Vỏ bảo vệ (Housing): Được làm từ nhựa kỹ thuật cao cấp, chắc chắn, đạt cấp bảo vệ IP20, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tiếp xúc vô ý. Thiết kế vỏ cũng tối ưu cho việc lắp đặt sát nhau trên thanh DIN rail hoặc gắn tường, tiết kiệm không gian tủ điện.
• Màn hình và Bàn phím (Tùy chọn – BOP/AOP): Một số phiên bản hoặc có thể lắp thêm panel vận hành cơ bản (BOP) hoặc nâng cao (AOP) cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp trên biến tần mà không cần máy tính.

3. Các tính năng chính của sản phẩm 6SL3211-0AB21-1AB1

• V/f tuyến tính (Linear V/f): Chế độ điều khiển cơ bản, phù hợp với hầu hết các ứng dụng tải có mô-men thay đổi như bơm và quạt, đảm bảo vận hành ổn định và đơn giản.
• V/f đa điểm (Multi-point V/f): Cho phép người dùng tùy chỉnh đường đặc tính V/f với tối đa 3 điểm, tối ưu hóa mô-men khởi động và hiệu suất cho các ứng dụng đặc thù hơn, ví dụ như một số loại máy công cụ hoặc băng tải yêu cầu mô-men khác nhau ở các dải tốc độ khác nhau.
• FCC (Flux Current Control): Mặc dù G110 là dòng cơ bản, nó vẫn được trang bị thuật toán điều khiển dòng từ thông giúp cải thiện đáp ứng động học và khả năng chịu tải tốt hơn so với V/f thuần túy, mang lại sự vận hành mượt mà hơn.
• Tích hợp Bộ lọc EMC Class A: Biến tần 6SL3211-0AB21-1AB1 được tích hợp sẵn bộ lọc nhiễu điện từ (EMC) theo tiêu chuẩn EN 61800-3 Class A (Category C2). Điều này giúp giảm thiểu nhiễu phát ra từ biến tần, đảm bảo sự tương thích điện từ trong môi trường công nghiệp, hạn chế ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống. Việc tích hợp sẵn bộ lọc giúp tiết kiệm chi phí và không gian lắp đặt so với việc phải mua và lắp bộ lọc rời.
• Chức năng Bảo vệ Toàn diện: An toàn luôn là ưu tiên hàng đầu. Siemens G110 trang bị một loạt các chức năng bảo vệ thông minh để bảo vệ cả biến tần và động cơ khỏi các sự cố tiềm ẩn: Bảo vệ quá dòng (Overcurrent – F0001), Bảo vệ quá áp DC link (Overvoltage – F0002), Bảo vệ thấp áp DC link (Undervoltage – F0003), Bảo vệ quá nhiệt biến tần (Inverter Over Temperature – F0004), Bảo vệ quá nhiệt động cơ (Motor Over Temperature – F0011), Bảo vệ chạm đất (Ground Fault), Bảo vệ ngắn mạch đầu ra (Output Short Circuit), Bảo vệ mất pha đầu vào/đầu ra (Phase Failure – tùy cấu hình)
• Thiết kế Nhỏ Gọn, Lắp Đặt Dễ Dàng: Với kích thước tối ưu (FSB: 90x173x146 mm), G110 1.1kW tiết kiệm không gian quý giá trong tủ điện. Khả năng lắp đặt linh hoạt trên thanh DIN rail hoặc bắt vít trực tiếp lên mặt phẳng giúp quá trình thi công nhanh chóng và thuận tiện, đặc biệt hữu ích cho các dự án nâng cấp hoặc không gian hạn chế.
• Cài đặt và Vận hành Đơn Giản: Giao diện vận hành tùy chọn BOP (Basic Operator Panel) hoặc AOP (Advanced Operator Panel) cho phép người dùng dễ dàng cài đặt các thông số cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi mà không cần đến máy tính hay phần mềm phức tạp. Cấu trúc menu logic và các thông số được sắp xếp khoa học giúp ngay cả những kỹ thuật viên ít kinh nghiệm cũng có thể nhanh chóng làm quen và vận hành.
• Tiết kiệm Năng lượng Hiệu quả: Bằng cách điều chỉnh chính xác tốc độ động cơ theo nhu cầu thực tế của tải, biến tần G110 giúp loại bỏ lãng phí năng lượng so với các phương pháp điều khiển truyền thống (như dùng van tiết lưu cho bơm/quạt hoặc khởi động trực tiếp). Đặc biệt trong các ứng dụng bơm và quạt, nơi công suất tiêu thụ tỷ lệ với lũy thừa bậc ba của tốc độ, tiềm năng tiết kiệm điện năng là rất lớn, góp phần giảm đáng kể chi phí vận hành cho doanh nghiệp.

4. Hướng dẫn kết nối sản phẩm 6SL3211-0AB21-1AB1 với phần mềm

A. Chuẩn bị cần thiết:

1. Biến tần 6SL3211-0AB21-1AB1: Đảm bảo đã được cấp nguồn điều khiển (thường là nguồn 24VDC riêng hoặc lấy từ nguồn phụ nếu biến tần có hỗ trợ).
2. Máy tính: Đã cài đặt phần mềm Siemens STARTER (phiên bản phù hợp) hoặc TIA Portal (với gói HSP tương ứng cho G110).
3. Cáp chuyển đổi USB-RS485: Đây là thiết bị quan trọng để kết nối cổng USB của máy tính với cổng giao tiếp RS485 trên biến tần. Một số loại cáp phổ biến và tương thích tốt bao gồm Siemens PC Adapter USB A2 (6GK1571-0BA00-0AA0) hoặc các loại cáp USB-RS485 của bên thứ ba chất lượng tốt.
4. Driver cho cáp chuyển đổi: Cài đặt driver tương ứng cho cáp USB-RS485 trên máy tính của bạn.

B. Các bước thực hiện kết nối (Sử dụng phần mềm STARTER làm ví dụ):

Bước 1: Kết nối phần cứng:

• Nối cáp chuyển đổi USB-RS485 vào cổng USB trên máy tính.
• Kết nối đầu RS485 của cáp chuyển đổi vào các chân giao tiếp RS485 trên biến tần G110. Thông thường là chân P+ (hoặc A/Data+) và N- (hoặc B/Data-). Tham khảo tài liệu kỹ thuật của biến tần và cáp chuyển đổi để xác định chính xác sơ đồ chân. Đảm bảo kết nối đúng cực P+ với P+, N- với N-.
• Cấp nguồn cho biến tần (nguồn điều khiển là đủ cho việc giao tiếp).

Bước 2: Cấu hình giao diện PG/PC Interface trên máy tính:

• Mở Control Panel trên Windows, tìm và chạy ứng dụng Set PG/PC Interface.
• Trong cửa sổ Set PG/PC Interface, ở phần Access Point of the Application, chọn S7ONLINE (STEP 7) ->.
• Trong phần Interface Parameter Assignment Used, chọn loại giao diện tương ứng với cáp USB-RS485 bạn đang sử dụng. Ví dụ: PC Adapter (USS) hoặc PC Adapter (MPI) nếu dùng cáp Siemens, hoặc tên driver của cáp bên thứ ba nếu có.
• Nhấn nút Properties....
• Trong cửa sổ Properties, chọn tab USS (hoặc tương tự).
• Chọn đúng cổng COM ảo (Virtual COM Port) mà cáp USB-RS485 đã tạo ra (bạn có thể kiểm tra trong Device Manager của Windows).
• Thiết lập các thông số giao tiếp USS: Baud rate: Thường là 9600 bps (mặc định của G110) hoặc 19200, 38400… Phải trùng với cài đặt trên biến tần (tham số P2010). Parity: Thường là Even hoặc None (kiểm tra P2010). Drive address: Địa chỉ USS của biến tần (mặc định là 0, kiểm tra P2011).
• Nhấn OK để lưu cấu hình.

Bước 3: Kết nối bằng phần mềm STARTER:

• Mở phần mềm STARTER.
• Tạo một Project mới hoặc mở Project hiện có.
• Trong cây Project, nhấn chuột phải vào tên Project và chọn Insert Single Drive Unit.
• Chọn đúng dòng biến tần SINAMICS G110 và phiên bản firmware (nếu biết).
• Sau khi Drive Unit được tạo, nhấn chuột phải vào nó và chọn Target device -> Connect online....
• Trong cửa sổ Connect, đảm bảo giao diện PG/PC đã được chọn đúng như cấu hình ở Bước 2.
• Nhấn nút Accessible nodes hoặc Update accessible devices. Phần mềm sẽ quét mạng USS để tìm biến tần.
• Nếu kết nối thành công, biến tần G110 với địa chỉ tương ứng sẽ xuất hiện trong danh sách. Chọn biến tần đó và nhấn Connect.
• Biểu tượng kết nối thành công (thường là màu xanh lá) sẽ hiển thị bên cạnh Drive Unit trong cây Project.

Bước 4: Tải thông số (Upload) từ biến tần lên phần mềm:

• Sau khi kết nối online thành công, bạn nên tải cấu hình hiện tại từ biến tần lên máy tính để làm việc. Nhấn chuột phải vào Drive Unit và chọn Target device -> Upload device configuration....
• Đợi quá trình upload hoàn tất. Bây giờ bạn có thể xem, chỉnh sửa thông số, giám sát hoạt động và thực hiện các chức năng chẩn đoán khác trên phần mềm STARTER.

5. Cách lập trình sản phẩm 6SL3211-0AB21-1AB1

A. Phương pháp lập trình: Có hai phương pháp chính để lập trình biến tần G110:

1. Sử dụng Panel vận hành BOP/AOP (Tùy chọn): Phù hợp cho việc cài đặt nhanh các thông số cơ bản hoặc tinh chỉnh tại chỗ.
2. Sử dụng phần mềm STARTER/TIA Portal: Cung cấp giao diện trực quan, mạnh mẽ cho việc cấu hình toàn diện, sao lưu/phục hồi thông số, giám sát và chẩn đoán nâng cao. (Xem Mục 4 để biết cách kết nối).

B. Cấu trúc thông số (Parameter Structure): Biến tần G110 sử dụng hệ thống thông số được đánh số (Pxxxx). Các thông số được nhóm theo chức năng để dễ dàng quản lý. Một số nhóm thông số quan trọng:

• P00xx: Thông số chỉ đọc, hiển thị trạng thái.
• P0xxx: Thông số cài đặt cơ bản, chức năng điều khiển.
• P1xxx: Thông số liên quan đến động cơ và điều khiển V/f.
• P2xxx: Thông số truyền thông.
• P3xxx: Thông số chức năng công nghệ (PID,…)

C. Các bước lập trình cơ bản (Ví dụ sử dụng BOP hoặc STARTER):

Bước 1: Reset về mặc định nhà sản xuất (Factory Reset – Tùy chọn nhưng khuyến nghị cho lần cài đặt đầu tiên):

• Đặt P0010 = 30 (Factory reset).
• Đặt P0970 = 1 (Start factory reset).
• Biến tần sẽ tự khởi động lại với các giá trị mặc định.

Bước 2: Cài đặt thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác và bảo vệ hiệu quả. Thông tin này thường có trên nhãn (nameplate) của động cơ.

• P0100: Chọn tiêu chuẩn động cơ (ví dụ: 0 = Châu Âu IEC, 1 = Bắc Mỹ NEMA).
• P0304: Điện áp định mức của động cơ (V). Ví dụ: 230V.
• P0305: Dòng điện định mức của động cơ (A). Ví dụ: 4.5A (xem nameplate).
• P0307: Công suất định mức của động cơ (kW hoặc HP, tùy P0100). Ví dụ: 1.1 kW.
• P0310: Tần số định mức của động cơ (Hz). Ví dụ: 50 Hz.
• P0311: Tốc độ định mức của động cơ (RPM). Ví dụ: 1450 RPM.

Bước 3: Chạy nhận dạng động cơ (Motor Identification – Tùy chọn nhưng rất khuyến nghị): Giúp biến tần tự động đo đạc và tối ưu hóa các thông số điều khiển dựa trên đặc tính thực tế của động cơ.

• Đặt P1910 = 1 (Enable motor identification at standstill).
• Cấp lệnh chạy (Run) cho biến tần (ví dụ qua ngõ vào digital hoặc BOP). Biến tần sẽ phát ra tiếng ồn nhỏ trong vài giây để đo thông số.
• Sau khi hoàn tất, P1910 sẽ tự động về 0.

Bước 4: Cài đặt thông số ứng dụng cơ bản:

• P0700: Chọn nguồn lệnh điều khiển (ví dụ: 2 = Terminal – điều khiển qua ngõ vào digital, 1 = BOP/AOP, 5 = USS/Modbus).
• P1000: Chọn nguồn đặt tần số (ví dụ: 1 = MOP – đặt tần số qua BOP/AOP, 2 = Analog input, 5 = USS/Modbus).
• P1080: Tần số tối thiểu (Hz). Ví dụ: 0 Hz.
• P1082: Tần số tối đa (Hz). Ví dụ: 50 Hz hoặc 60 Hz.
• P1120: Thời gian tăng tốc (Ramp-up time) (s). Ví dụ: 10 giây.
• P1121: Thời gian giảm tốc (Ramp-down time) (s). Ví dụ: 10 giây.
• P1300: Chọn chế độ điều khiển (ví dụ: 0 = V/f tuyến tính, 2 = V/f bình phương cho bơm/quạt, 20 = FCC).

Bước 5: Cấu hình ngõ vào/ra (I/O Configuration):

Ví dụ: Cấu hình ngõ vào Digital 1 (DI1) làm lệnh Chạy/Dừng (ON/OFF1):

• P0701 = 1 (Chức năng cho DI1 = ON/OFF1).

Ví dụ: Cấu hình ngõ vào Analog 1 (AI1) làm điểm đặt tần số (0-10V tương ứng 0-50Hz):

• P0756 = 2 (Loại tín hiệu AI1 = Voltage).
• P0757 = 0 (Giá trị điện áp tương ứng 0% = 0V).
• P0758 = 10 (Giá trị điện áp tương ứng 100% = 10V).
• P0759 = 0 (Giá trị % tương ứng 0V = 0%).
• P0760 = 100 (Giá trị % tương ứng 10V = 100%).
• P1000 = 2 (Nguồn đặt tần số là AI1).

Bước 6: Lưu thông số: Đặt P0971 = 1 (Lưu thông số vào bộ nhớ EEPROM). Đảm bảo thông số không bị mất khi mất điện.

Ví dụ cài đặt cho ứng dụng Bơm/Quạt (Tiết kiệm năng lượng):

1. Thực hiện Bước 1, 2, 3.
2. P0700 = 2 (Điều khiển Chạy/Dừng qua Terminal).
3. P1000 = 2 (Đặt tốc độ qua Analog Input 0-10V từ cảm biến áp suất/lưu lượng).
4. P1120 = 20 (Thời gian tăng tốc 20s để tránh sốc áp).
5. P1121 = 20 (Thời gian giảm tốc 20s).
6. P1300 = 2 (Chọn chế độ V/f bình phương để tối ưu năng lượng).
7. Cấu hình AI1 (P0756-P0760) tương ứng với dải tín hiệu cảm biến.
8. Thực hiện Bước 6.

Ví dụ cài đặt cho ứng dụng Băng tải (Mô-men không đổi):

1. Thực hiện Bước 1, 2, 3.
2. P0700 = 2 (Điều khiển Chạy/Dừng/Đảo chiều qua Terminal). P0701 = 1 (DI1 = ON/OFF1). P0702 = 12 (DI2 = Reverse – Đảo chiều quay).
3. P1000 = 1 (Đặt tốc độ cố định qua MOP trên BOP/AOP, hoặc P1000=2 nếu dùng biến trở). Nếu P1000=1, cài đặt tốc độ mong muốn ở P1040.
4. P1120 = 5 (Thời gian tăng tốc 5s).
5. P1121 = 5 (Thời gian giảm tốc 5s).
6. P1300 = 0 (Chọn chế độ V/f tuyến tính).
7. Thực hiện Bước 6.

6. Khắc phục một số lỗi thường gặp trên biến tần 6SL3211-0AB21-1AB1
