6SL3211-0AB17-5UB1 – Biến tần G110 0.75kW 1P 230VAC: Giải pháp tối ưu hóa hiệu suất và tiết kiệm năng lượng cho mọi ứng dụng công nghiệp từ thanhthienphu.vn.
Thiết bị điều khiển tốc độ động cơ G110 này mang đến sự linh hoạt, độ tin cậy chuẩn Siemens và khả năng vận hành mạnh mẽ, giúp quý vị kỹ sư và doanh nghiệp nâng tầm hệ thống sản xuất, đạt được hiệu quả vượt trội và an tâm phát triển bền vững cùng bộ biến đổi tần số chất lượng cao và bộ truyền động Siemens.

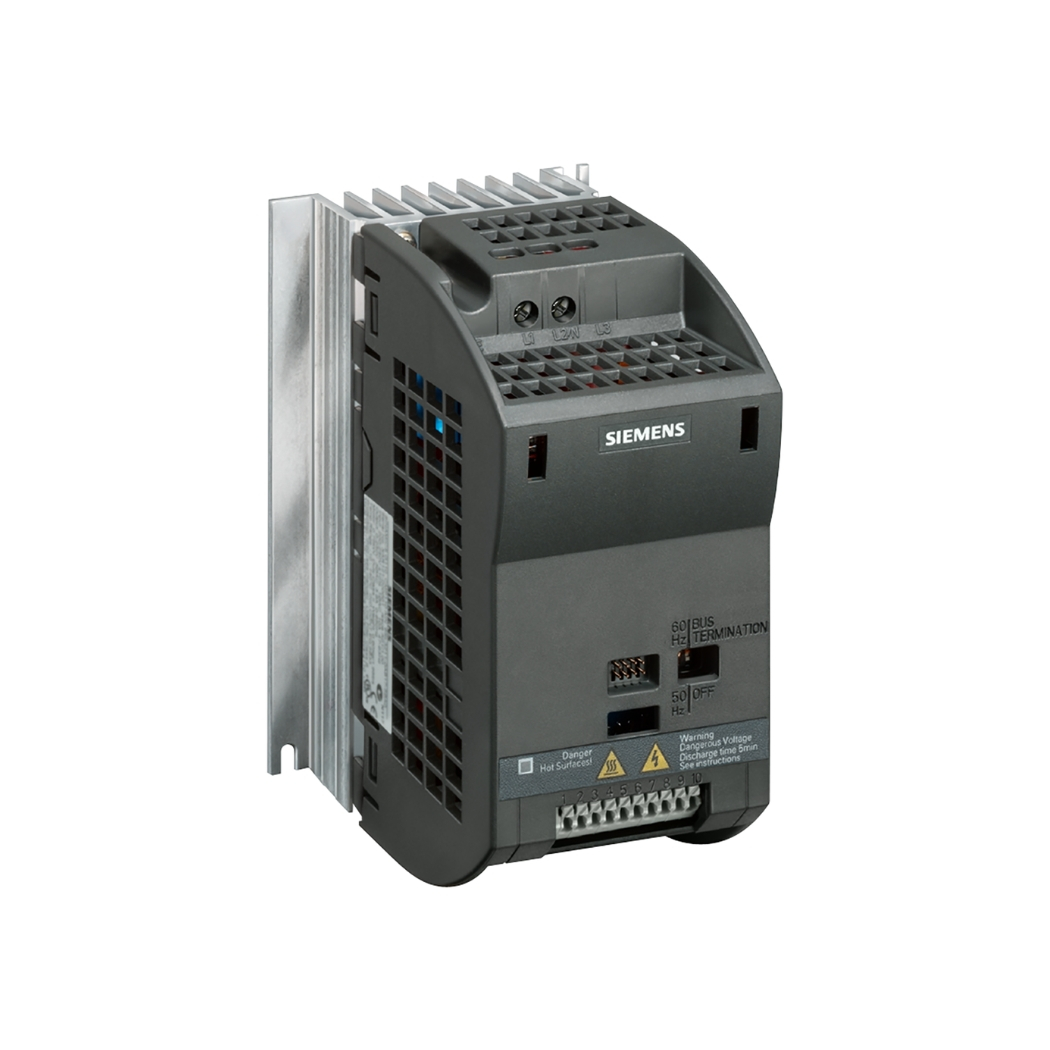

1. Khám phá cấu tạo tinh tế của Biến tần 6SL3211-0AB17-5UB1
- Vỏ máy (Housing): Được chế tạo từ vật liệu nhựa cao cấp, chắc chắn, đạt cấp bảo vệ IP20, giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và các tác động vật lý nhẹ trong môi trường công nghiệp thông thường. Thiết kế vỏ máy cũng tối ưu cho việc tản nhiệt và dễ dàng lắp đặt trên thanh DIN rail hoặc bắt vít trực tiếp vào mặt tủ điện.
- Khối công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) thực hiện việc nghịch lưu dòng điện một chiều thành dòng điện xoay chiều ba pha với tần số và điện áp thay đổi theo yêu cầu điều khiển. Khối công suất được thiết kế để chịu được dòng điện định mức và quá tải trong thời gian ngắn, đảm bảo khả năng khởi động và vận hành ổn định cho động cơ.
- Mạch điều khiển (Control Board): Bộ não của biến tần, nơi chứa vi xử lý (microprocessor) và các mạch logic thực hiện các thuật toán điều khiển (như V/f), xử lý tín hiệu từ các ngõ vào (analog, digital), giao tiếp truyền thông (USS/Modbus), và điều khiển các ngõ ra. Mạch điều khiển đảm bảo biến tần hoạt động chính xác theo các thông số đã cài đặt.
- Tản nhiệt (Heatsink): Bộ phận quan trọng giúp giải phóng nhiệt lượng sinh ra trong quá trình hoạt động của khối công suất. Thường được làm bằng nhôm với thiết kế nhiều cánh, tối ưu hóa diện tích tiếp xúc với không khí. Một số model công suất lớn hơn có thể tích hợp quạt làm mát để tăng cường hiệu quả tản nhiệt, nhưng với model 0.75kW như 6SL3211-0AB17-5UB1, tản nhiệt tự nhiên thường là đủ trong điều kiện môi trường tiêu chuẩn.
- Cầu đấu nối (Terminals): Các terminal được bố trí rõ ràng, phân biệt khu vực đấu nối động lực (nguồn vào, ngõ ra động cơ) và khu vực đấu nối điều khiển (ngõ vào/ra analog/digital, truyền thông). Điều này giúp việc đấu dây trở nên nhanh chóng, chính xác và an toàn, giảm thiểu nguy cơ lỗi kết nối – một yếu tố quan trọng đối với các kỹ thuật viên điện.
- Giao diện tùy chọn (Optional BOP/AOP): Mặc dù model cơ bản không tích hợp sẵn màn hình, nhưng G110 cho phép kết nối với Giao diện Vận hành Cơ bản (BOP – Basic Operator Panel) hoặc Giao diện Vận hành Nâng cao (AOP – Advanced Operator Panel) để dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi mà không cần máy tính.
2. Những tính năng vượt trội của Biến tần 6SL3211-0AB17-5UB1
- Điều khiển V/f linh hoạt: Cung cấp nhiều chế độ điều khiển V/f (tuyến tính, bình phương, đa điểm) cho phép tối ưu hóa hiệu suất cho các loại tải khác nhau, đặc biệt hiệu quả cho các ứng dụng bơm, quạt, băng tải đơn giản. Chế độ V/f bình phương giúp tiết kiệm năng lượng đáng kể cho các tải có mô-men thay đổi như quạt và bơm ly tâm.
- Điều khiển Flux Current Control (FCC): Một phương pháp điều khiển cải tiến giúp cải thiện đáp ứng động và khả năng điều khiển mô-men tốt hơn so với V/f truyền thống, đặc biệt hữu ích khi cần khởi động tải nặng hoặc yêu cầu độ ổn định tốc độ cao hơn.
- Tích hợp bộ điều khiển PID: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ở mức mong muốn mà không cần bộ điều khiển PID bên ngoài. Điều này giúp đơn giản hóa hệ thống và giảm chi phí, lý tưởng cho các ứng dụng điều khiển vòng kín như duy trì áp suất nước ổn định.
- Chức năng tiết kiệm năng lượng tự động: Biến tần có khả năng tự động tối ưu hóa điện áp ngõ ra dựa trên tải thực tế, giảm tổn thất năng lượng trong động cơ khi hoạt động ở chế độ non tải hoặc tải nhẹ. Theo nghiên cứu của Bộ Năng lượng Hoa Kỳ (DOE), việc sử dụng biến tần cho các ứng dụng bơm và quạt có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ.
- Khả năng khởi động mềm và dừng mềm: Điều chỉnh thời gian tăng tốc và giảm tốc (ramp-up/ramp-down) giúp động cơ khởi động và dừng êm ái, giảm sốc cơ khí cho hệ thống truyền động, kéo dài tuổi thọ của thiết bị và sản phẩm.
- Tích hợp các chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố thường gặp như quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY), mất pha ngõ vào/ngõ ra, ngắn mạch, chạm đất. Điều này đảm bảo an toàn vận hành và giảm thiểu thời gian dừng máy không mong muốn.
- Giao tiếp USS qua RS485: Cho phép kết nối biến tần vào mạng truyền thông công nghiệp đơn giản, dễ dàng tích hợp với PLC Siemens (như S7-200, S7-1200) hoặc các hệ thống giám sát khác để điều khiển và thu thập dữ liệu từ xa.
- Cài đặt thông số dễ dàng: Có thể cấu hình nhanh chóng thông qua Bảng điều khiển cơ bản (BOP) tùy chọn hoặc sử dụng phần mềm STARTER/Startdrive miễn phí trên máy tính với giao diện đồ họa trực quan. Chức năng sao chép thông số qua BOP giúp tiết kiệm thời gian khi cài đặt hàng loạt biến tần.
- Chức năng Flying Restart: Cho phép biến tần tự động dò tìm tốc độ và bắt kịp động cơ đang quay tự do sau một sự cố mất điện ngắn, giúp hệ thống nhanh chóng trở lại hoạt động bình thường.
- Tích hợp bộ hãm động năng (Braking Chopper): Cho phép kết nối trực tiếp điện trở hãm (braking resistor) để tiêu tán năng lượng tái sinh khi động cơ giảm tốc hoặc dừng đột ngột với tải có quán tính lớn, đảm bảo dừng chính xác và an toàn.
3. Hướng dẫn kết nối 6SL3211-0AB17-5UB1 với phần mềm
Bước 1: Xác định phần mềm và phần cứng cần thiết:
- Phần mềm: Siemens cung cấp phần mềm STARTER hoặc công cụ SIZER for Siemens Drives để cấu hình và lựa chọn biến tần. Đối với G110, việc sử dụng STARTER để cấu hình trực tuyến thường yêu cầu bộ giao diện đặc biệt.
- Phần cứng giao tiếp: G110 nguyên bản không có cổng giao tiếp trực tiếp với PC. Để kết nối, bạn cần sử dụng bộ kit kết nối PC (PC Connection Kit) bao gồm cáp chuyển đổi USB-to-USS hoặc RS232-to-USS và bộ chuyển đổi giao diện phù hợp cắm vào cổng trên biến tần (thường là cổng dành cho BOP ngoài). USS (Universal Serial Interface) là giao thức truyền thông nối tiếp cơ bản của Siemens. Việc này ít phổ biến với G110 do tính đơn giản của nó.
Bước 2: Cài đặt phần mềm và Driver:
- Tải và cài đặt phần mềm STARTER (phiên bản phù hợp) lên máy tính của bạn (thường là máy tính chạy hệ điều hành Windows).
- Nếu sử dụng cáp chuyển đổi USB, cài đặt driver đi kèm để máy tính nhận diện cáp.
Bước 3: Kết nối phần cứng:
- Quan trọng: Ngắt hoàn toàn nguồn điện cấp cho biến tần trước khi thực hiện bất kỳ kết nối nào.
- Kết nối bộ chuyển đổi giao diện vào cổng tương ứng trên biến tần G110 (thay thế BOP nếu cần).
- Kết nối cáp USB hoặc RS232 từ bộ chuyển đổi vào máy tính.
Bước 4: Cấu hình kết nối trong phần mềm STARTER:
- Mở phần mềm STARTER.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thiết lập giao diện kết nối trong phần mềm (Set PG/PC Interface). Chọn đúng cổng COM ảo (nếu dùng USB) hoặc cổng COM vật lý (nếu dùng RS232) và giao thức USS.
- Thực hiện quét mạng (Accessible Nodes/Devices) để phần mềm tìm kiếm biến tần được kết nối.
Bước 5: Tải lên/Tải xuống Tham số:
- Sau khi kết nối thành công, bạn có thể tải cấu hình (tham số) từ biến tần lên máy tính để sao lưu (Upload to PG).
- Bạn cũng có thể tạo cấu hình offline trên máy tính và tải xuống biến tần (Download to device). Điều này hữu ích khi cần cài đặt hàng loạt biến tần với cùng một bộ tham số.
- Lưu ý: Luôn đảm bảo bạn hiểu rõ ý nghĩa của các tham số trước khi thay đổi và tải xuống biến tần. Việc cài đặt sai có thể gây ra hoạt động không mong muốn hoặc hư hỏng thiết bị.
Bước 6: Ngắt kết nối:
- Sau khi hoàn tất, ngắt kết nối phần mềm (Go offline).
- Ngắt kết nối cáp khỏi máy tính và biến tần.
- Lắp lại BOP nếu đã tháo ra.
- Cấp lại nguồn cho biến tần.
4. Lập trình cơ bản Biến tần G110 6SL3211-0AB17-5UB1
A. Các nhóm tham số quan trọng:
- P00xx: Các tham số truy cập và trạng thái (ví dụ: P0003 – Cấp độ truy cập, P0010 – Kết thúc cài đặt nhanh).
- P01xx: Tham số động cơ (ví dụ: P0100 – Điện áp/Tần số lưới, P0304 – Điện áp định mức động cơ, P0305 – Dòng định mức động cơ, P0310 – Tần số định mức động cơ, P0311 – Tốc độ định mức động cơ). Việc nhập đúng thông số trên nhãn động cơ là rất quan trọng.
- P07xx: Tham số ngõ vào/ra (ví dụ: P0700 – Lựa chọn nguồn lệnh điều khiển, P0701 – Chức năng ngõ vào số DI1).
- P10xx: Tham số điểm đặt (Setpoint) (ví dụ: P1000 – Lựa chọn nguồn điểm đặt tần số, P1080 – Tần số JOG, P1082 – Tần số Max).
- P11xx: Tham số đường dốc (Ramp function generator) (ví dụ: P1120 – Thời gian tăng tốc, P1121 – Thời gian giảm tốc).
- P13xx: Tham số điều khiển V/f (ví dụ: P1300 – Chế độ điều khiển).
- P20xx: Tham số truyền thông (ví dụ: P2011 – Tốc độ Baud USS, P2012 – Địa chỉ USS).
- r00xx: Các tham số chỉ đọc (Read-only), dùng để giám sát (ví dụ: r0025 – Điện áp ngõ ra, r0026 – Dòng điện ngõ ra, r0027 – Điện áp DC Bus).
B. Ví dụ Lập trình Cơ bản cho Ứng dụng Băng tải (Điều khiển Chạy/Dừng bằng Công tắc ngoài, Tốc độ đặt bằng Biến trở):
Giả sử:
- Sử dụng DI1 để Chạy/Dừng (ON/OFF).
- Sử dụng Ngõ vào Analog AI1 (0-10V) để đặt tốc độ (0-50Hz).
- Thông số động cơ đã được nhập chính xác (P0304, P0305, P0310, P0311).
C. Các bước thực hiện (qua BOP hoặc STARTER):
1. Reset về Mặc định Nhà sản xuất (Khuyến nghị khi bắt đầu):
- P0010 = 30
- P0970 = 1 (hoặc 21 tùy phiên bản)
- Chờ biến tần reset xong.
2. Nhập Thông số Động cơ:
Truy cập các tham số P0304, P0305, P0307, P0310, P0311 và nhập giá trị tương ứng từ nhãn động cơ.
3. Cài đặt Nhanh (Quick Commissioning):
- P0010 = 1 (Bắt đầu cài đặt nhanh)
- Nhập lại các thông số động cơ nếu được yêu cầu.
- P0700 = 2 (Chọn nguồn lệnh điều khiển từ Terminal – Ngõ vào số).
- P1000 = 2 (Chọn nguồn điểm đặt tần số từ Ngõ vào Analog).
- P1080 = 10.0 Hz (Cài tần số JOG – nếu cần).
- P1082 = 50.0 Hz (Cài tần số hoạt động tối đa).
- P1120 = 5.0 s (Cài thời gian tăng tốc từ 0 đến tần số max).
- P1121 = 5.0 s (Cài thời gian giảm tốc từ tần số max về 0).
- P1300 = 0 (Chọn chế độ điều khiển V/f tuyến tính – phù hợp cho băng tải).
- P3900 = 1 (hoặc 3 tùy phiên bản – Kết thúc cài đặt nhanh và tính toán tối ưu hóa động cơ). Chờ quá trình hoàn tất.
4. Kiểm tra Hoạt động:
- Nối công tắc Chạy/Dừng vào DI1 và chân chung (GND hoặc 24V tùy cấu hình sink/source).
- Nối biến trở (0-10V) vào AI1 và chân chung.
- Đóng công tắc, biến tần sẽ chạy. Điều chỉnh biến trở để thay đổi tốc độ động cơ. Mở công tắc, biến tần sẽ dừng theo thời gian giảm tốc đã cài.
5. Xử lý nhanh các lỗi thường gặp trên Biến tần 6SL3211-0AB17-5UB1
| Mã Lỗi (Fault Code) |
Tên Lỗi (Fault Name) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F0001 |
Quá dòng (Overcurrent) |
– Ngắn mạch ngõ ra (dây động cơ chạm nhau hoặc chạm đất).
– Tải quá nặng, kẹt cơ khí.
– Thời gian tăng tốc (P1120) quá ngắn.
– Thông số động cơ (P03xx) cài đặt sai.
– Lỗi phần cứng biến tần (IGBT hỏng). |
– Kiểm tra cách điện cáp động cơ và cuộn dây stator.
– Kiểm tra tải, loại bỏ kẹt cơ khí.
– Tăng thời gian tăng tốc (P1120).
– Kiểm tra và cài đặt lại chính xác thông số động cơ.
– Liên hệ hỗ trợ kỹ thuật nếu nghi ngờ lỗi phần cứng. Reset lỗi (nhấn Fn trên BOP hoặc qua DI). |
| F0002 |
Quá áp DC Bus (Overvoltage) |
– Điện áp nguồn vào quá cao (>264V).
– Thời gian giảm tốc (P1121) quá ngắn đối với tải có quán tính lớn.
– Năng lượng tái sinh từ động cơ quá lớn không được tiêu tán (thiếu điện trở hãm hoặc điện trở hãm không phù hợp/hỏng).
– Lỗi bộ hãm (chopper) bên trong biến tần. |
– Kiểm tra điện áp nguồn cấp.
– Tăng thời gian giảm tốc (P1121).
– Sử dụng chế độ dừng tự do (P1135=0) nếu ứng dụng cho phép.
– Lắp đặt hoặc kiểm tra điện trở hãm (kích thước phù hợp, kết nối đúng).
– Liên hệ hỗ trợ kỹ thuật. Reset lỗi. |
| F0003 |
Thấp áp DC Bus (Undervoltage) |
– Điện áp nguồn vào quá thấp (<170V).
– Mất pha nguồn tạm thời hoặc sụt áp nghiêm trọng.
– Lỗi bộ chỉnh lưu hoặc mạch nguồn bên trong biến tần. |
– Kiểm tra điện áp và chất lượng nguồn cấp.
– Kiểm tra cầu chì, aptomat, contactor cấp nguồn.
– Đảm bảo kết nối nguồn chắc chắn.
– Liên hệ hỗ trợ kỹ thuật nếu lỗi persist. Biến tần thường tự reset khi điện áp phục hồi. |
| F0004 |
Quá nhiệt Biến tần (Inverter OverTemperature) |
– Nhiệt độ môi trường quá cao (>40-50°C).
– Quạt làm mát của biến tần bị hỏng hoặc bị kẹt.
– Luồng khí làm mát bị chặn (lắp đặt quá sát, bụi bẩn).
– Biến tần hoạt động ở chế độ quá tải kéo dài. |
– Cải thiện thông gió tủ điện, giảm nhiệt độ môi trường.
– Kiểm tra, vệ sinh hoặc thay thế quạt làm mát (nếu có).
– Đảm bảo khoảng trống lắp đặt theo khuyến cáo.
– Kiểm tra lại tải, giảm tải nếu cần. Chờ biến tần nguội và reset lỗi. |
| F0011 |
Quá nhiệt Động cơ (Motor OverTemperature – I2t) |
– Động cơ hoạt động quá tải kéo dài.
– Thông số bảo vệ nhiệt động cơ (P0611, P0614) cài đặt chưa phù hợp.
– Động cơ bị mất pha hoặc làm mát kém. |
– Kiểm tra tải và điều kiện làm mát của động cơ.
– Xem xét lại cài đặt bảo vệ nhiệt I2t trong biến tần.
– Kiểm tra kết nối dây động cơ.
– Chờ động cơ nguội và reset lỗi. |
| F0022 |
Lỗi Phần cứng (Powerstack Fault) |
– Lỗi nghiêm trọng liên quan đến mạch lực (IGBT, Diode…). |
– Thường yêu cầu sửa chữa hoặc thay thế biến tần.
– Ghi lại mã lỗi phụ (nếu có) và liên hệ ngay với nhà cung cấp hoặc dịch vụ kỹ thuật của Siemens/thanhthienphu.vn. |
| F0051 / F0052 / F0053 / F0054 |
Lỗi Tham số (Parameter EEPROM Fault) |
– Lỗi bộ nhớ lưu trữ tham số. |
– Thử thực hiện reset về mặc định nhà sản xuất (P0010=30, P0970=1).
– Nếu không được, cần tải lại firmware hoặc liên hệ hỗ trợ kỹ thuật. |
6. Liên hệ thanhthienphu.vn ngay hôm nay để sở hữu giải pháp biến tần 6SL3211-0AB17-5UB1
Qua những phân tích chi tiết về thông số kỹ thuật, cấu tạo vững chắc, các tính năng thông minh và hướng dẫn sử dụng cơ bản, có thể thấy biến tần Siemens SINAMICS G110 6SL3211-0AB17-5UB1 thực sự là một lựa chọn đầu tư thông minh và hiệu quả cho các ứng dụng điều khiển động cơ công suất nhỏ 0.75kW sử dụng nguồn 1 pha 230VAC.
Đây không chỉ là một thiết bị phần cứng đơn thuần, mà là chìa khóa mở ra cánh cửa tối ưu hóa quy trình sản xuất, tiết kiệm đáng kể chi phí năng lượng và vận hành, đồng thời nâng cao độ tin cậy và an toàn cho toàn bộ hệ thống của quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp.
Đừng chần chừ thêm nữa Hãy để thanhthienphu.vn đồng hành cùng bạn:
- Nhận tư vấn chuyên sâu: Bạn chưa chắc chắn liệu 6SL3211-0AB17-5UB1 có phải là lựa chọn tối ưu nhất? Hay bạn cần so sánh với các giải pháp khác? Hãy gọi ngay hotline 08.12.77.88.99, các chuyên gia của chúng tôi sẽ giải đáp mọi thắc mắc và giúp bạn đưa ra quyết định sáng suốt.
- Báo giá cạnh tranh và chính sách ưu đãi: Chúng tôi cam kết mang đến mức giá tốt nhất thị trường cho sản phẩm chính hãng, cùng với các chính sách bảo hành, hậu mãi chu đáo, giúp bạn an tâm đầu tư và sử dụng.
- Hỗ trợ kỹ thuật tận tình: Từ hướng dẫn lắp đặt, cài đặt đến khắc phục sự cố, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Ghé thăm và trải nghiệm: Mời quý khách hàng ghé thăm văn phòng của chúng tôi tại địa chỉ 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và tìm hiểu thêm về các giải pháp tự động hóa khác.
- Tham khảo thêm thông tin: Truy cập website thanhthienphu.vn để khám phá thế giới thiết bị điện công nghiệp và tự động hóa đa dạng, chất lượng cao.
Hãy hành động ngay hôm nay để biến những mong muốn về một hệ thống sản xuất hiệu quả, tiết kiệm và an toàn thành hiện thực. Nắm bắt cơ hội sở hữu biến tần Siemens G110 6SL3211-0AB17-5UB1 chất lượng từ nhà cung cấp uy tín thanhthienphu.vn. Gọi ngay hotline 08.12.77.88.99 – Chìa khóa thành công cho hệ thống truyền động của bạn đang chờ đợi.
