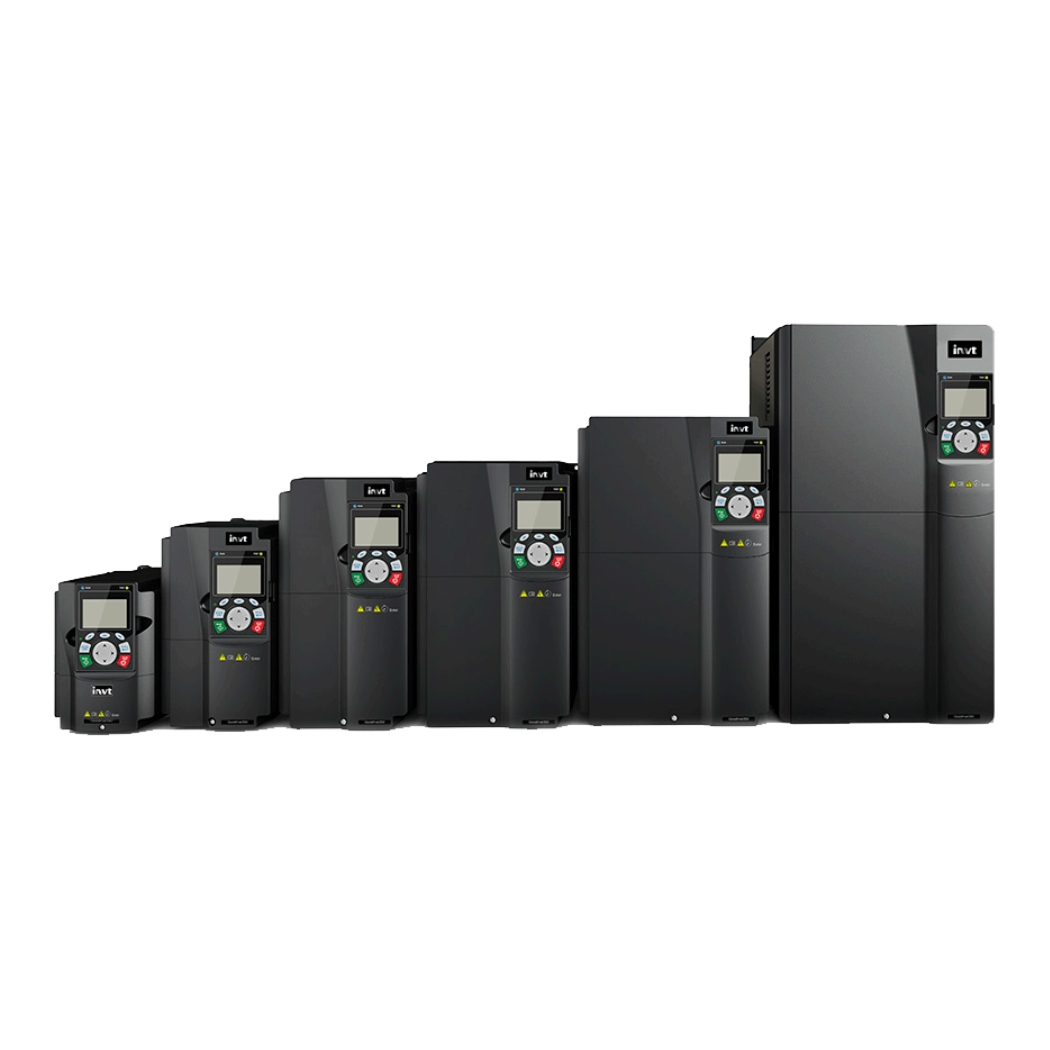

GD350A-090G/110P-4 Biến tần INVT 3AC 380-440V 90/110kW là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát động cơ mạnh mẽ, chính xác và tiết kiệm năng lượng tối ưu cho hệ thống của bạn, đặc biệt trong các ngành công nghiệp nặng.
thanhthienphu.vn tự hào cung cấp bộ biến tần chất lượng này, đồng hành cùng quý kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hiệu suất, giảm thiểu chi phí và kiến tạo sự phát triển bền vững.
1. CẤU TẠO GD350A-090G/110P-4 Biến tần INVT 3AC 380-440V 90/110kW
Biến tần INVT GD350A-090G/110P-4 được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, đảm bảo độ bền bỉ và hiệu suất hoạt động tối ưu.
Bên ngoài:
- Vỏ máy: Được làm từ vật liệu cao cấp, có khả năng chống chịu va đập, chống bụi và chống ẩm tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Quạt tản nhiệt: Thiết kế thông minh với luồng gió tối ưu, giúp giải nhiệt hiệu quả, đảm bảo biến tần hoạt động ổn định trong thời gian dài.
- Màn hình hiển thị: LCD hoặc LED (tùy phiên bản) hiển thị rõ ràng các thông số hoạt động như tần số, dòng điện, điện áp, trạng thái lỗi… giúp người dùng dễ dàng theo dõi và điều khiển.
- Bàn phím: Các nút bấm được bố trí khoa học, dễ dàng thao tác và cài đặt các thông số.
- Đèn báo trạng thái: hiển thị trạng thái hoạt động và cảnh báo.
Bên trong:
- Bo mạch điều khiển: Sử dụng bộ vi xử lý DSP (Digital Signal Processor) tốc độ cao, cho phép xử lý tín hiệu nhanh chóng và chính xác, đảm bảo khả năng điều khiển động cơ tối ưu.
- Module công suất IGBT: Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép đóng cắt dòng điện nhanh chóng và hiệu quả, giảm thiểu tổn hao năng lượng.
- Bộ lọc nhiễu EMC: Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác.
- Các linh kiện bảo vệ: Tích hợp đầy đủ các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha… đảm bảo an toàn cho biến tần và động cơ.
2. CÁC TÍNH NĂNG CHÍNH CỦA GD350A-090G/110P-4
Biến tần INVT GD350A-090G/110P-4 không chỉ là một thiết bị điều khiển động cơ thông thường, mà còn là một “trợ thủ đắc lực” giúp bạn nâng tầm hiệu suất sản xuất.
Dưới đây là những tính năng nổi bật của sản phẩm:
- Điều khiển Vector vòng hở (Sensorless Vector Control – SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
- Điều khiển Vector vòng kín (Vector Control – VC): Cung cấp khả năng điều khiển chính xác và đáp ứng nhanh chóng với các thay đổi tải, phù hợp cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, máy nâng hạ…
- Điều khiển V/F: Chế độ điều khiển đơn giản và dễ sử dụng, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt…
- Khả năng quá tải cao: Đảm bảo biến tần hoạt động ổn định và tin cậy ngay cả trong điều kiện tải nặng, giúp bảo vệ động cơ và kéo dài tuổi thọ thiết bị.
- Chức năng PID tích hợp: Cho phép điều khiển tự động các quá trình như áp suất, lưu lượng, nhiệt độ… một cách chính xác và hiệu quả.
- Chức năng PLC đơn giản: Cho phép người dùng lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
- Truyền thông Modbus RTU (RS485): Dễ dàng kết nối với các hệ thống điều khiển và giám sát trung tâm, cho phép theo dõi và điều khiển biến tần từ xa.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha… đảm bảo an toàn cho biến tần và động cơ.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ.
- Chế độ tiết kiệm năng lượng: Giúp giảm thiểu tiêu thụ điện năng.
- Tính năng tự động dò thông số động cơ: Giúp đơn giản hóa quá trình cài đặt.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau.
3. HƯỚNG DẪN KẾT NỐI GD350A-090G/110P-4 VỚI PHẦN MỀM
Để khai thác tối đa tiềm năng của biến tần INVT GD350A-090G/110P-4, việc kết nối với phần mềm là vô cùng quan trọng.
thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện:
Chuẩn bị:
- Máy tính có cài đặt phần mềm INVT Workshop (tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
- Cáp kết nối RS485 (USB to RS485 converter).
- Biến tần INVT GD350A-090G/110P-4.
Kết nối phần cứng:
- Kết nối cáp RS485 từ cổng COM trên máy tính đến cổng RS485 trên biến tần (chú ý đấu đúng cực A và B).
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối:
- Trong phần mềm INVT Workshop, chọn “Device” -> “Communication Settings”.
- Chọn cổng COM tương ứng với cổng COM mà bạn đã kết nối cáp RS485.
- Chọn tốc độ baud (thường là 9600 hoặc 19200).
- Chọn địa chỉ biến tần (mặc định là 1, có thể thay đổi trong cài đặt của biến tần).
- Nhấn “OK”.
Kiểm tra kết nối:
- Trong phần mềm, chọn “Device” -> “Connect”.
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần.
4. CÁCH LẬP TRÌNH GD350A-090G/110P-4
Việc lập trình biến tần INVT GD350A-090G/110P-4 có thể được thực hiện thông qua bàn phím trên biến tần hoặc thông qua phần mềm INVT Workshop. Dưới đây là hướng dẫn lập trình các thông số cơ bản:
Truy cập vào chế độ cài đặt:
- Nhấn nút “PRG” trên bàn phím để vào chế độ cài đặt.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “DATA/ENT” để vào nhóm thông số đó.
Cài đặt các thông số cơ bản:
- P0.00 (Chế độ điều khiển): Chọn chế độ điều khiển phù hợp (V/F, SVC, VC).
- P0.01 (Nguồn lệnh chạy): Chọn nguồn lệnh chạy (bàn phím, terminal, truyền thông).
- P0.03 (Nguồn tần số chính): Chọn nguồn tần số chính (bàn phím, terminal, truyền thông).
- P1.00 – P1.05 (Thông số động cơ): Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tần số, số cực…).
- P2.00 – P2.05 (Thời gian tăng/giảm tốc): Cài đặt thời gian tăng/giảm tốc của động cơ.
Lưu cài đặt:
- Sau khi cài đặt xong các thông số, nhấn nút “DATA/ENT” để lưu.
- Nhấn nút “PRG” để thoát khỏi chế độ cài đặt.
5. KHẮC PHỤC MỘT SỐ LỖI THƯỜNG GẶP VỚI GD350A-090G/110P-4
Trong quá trình sử dụng, biến tần có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi |
Nguyên nhân |
Cách khắc phục |
| OC1 |
Quá dòng khi tăng tốc |
Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra thông số động cơ. |
| OC2 |
Quá dòng khi giảm tốc |
Kiểm tra tải, tăng thời gian giảm tốc, kiểm tra thông số động cơ. |
| OC3 |
Quá dòng khi chạy ổn định |
Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| OV1 |
Quá áp khi tăng tốc |
Kiểm tra điện áp lưới, giảm thời gian tăng tốc. |
| OV2 |
Quá áp khi giảm tốc |
Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra điện trở xả (nếu có). |
| OV3 |
Quá áp khi chạy ổn định |
Kiểm tra điện áp lưới. |
| LU |
Điện áp thấp |
Kiểm tra điện áp lưới. |
| OH |
Quá nhiệt |
Kiểm tra quạt tản nhiệt, kiểm tra nhiệt độ môi trường, giảm tải. |
| EF |
Lỗi bên ngoài (External Fault) |
Kiểm tra các thiết bị ngoại vi kết nối với biến tần (công tắc hành trình, cảm biến…). |
| oL1 |
Động cơ quá tải |
Kiểm tra xem động cơ có bị kẹt hoặc gặp vấn đề về cơ khí hay không. Giảm tải nếu cần thiết. |
| oL2 |
Biến tần quá tải |
Đảm bảo rằng biến tần được sử dụng trong phạm vi công suất định mức của nó.
Nếu vấn đề vẫn tiếp diễn, có thể cần sử dụng biến tần có công suất lớn hơn. |
| oL3 |
Quá tải điện trở hãm |
Kiểm tra giá trị điện trở hãm và đảm bảo rằng nó phù hợp với thông số kỹ thuật của biến tần.
Nếu cần, thay thế điện trở hãm bằng một điện trở có giá trị phù hợp. |
