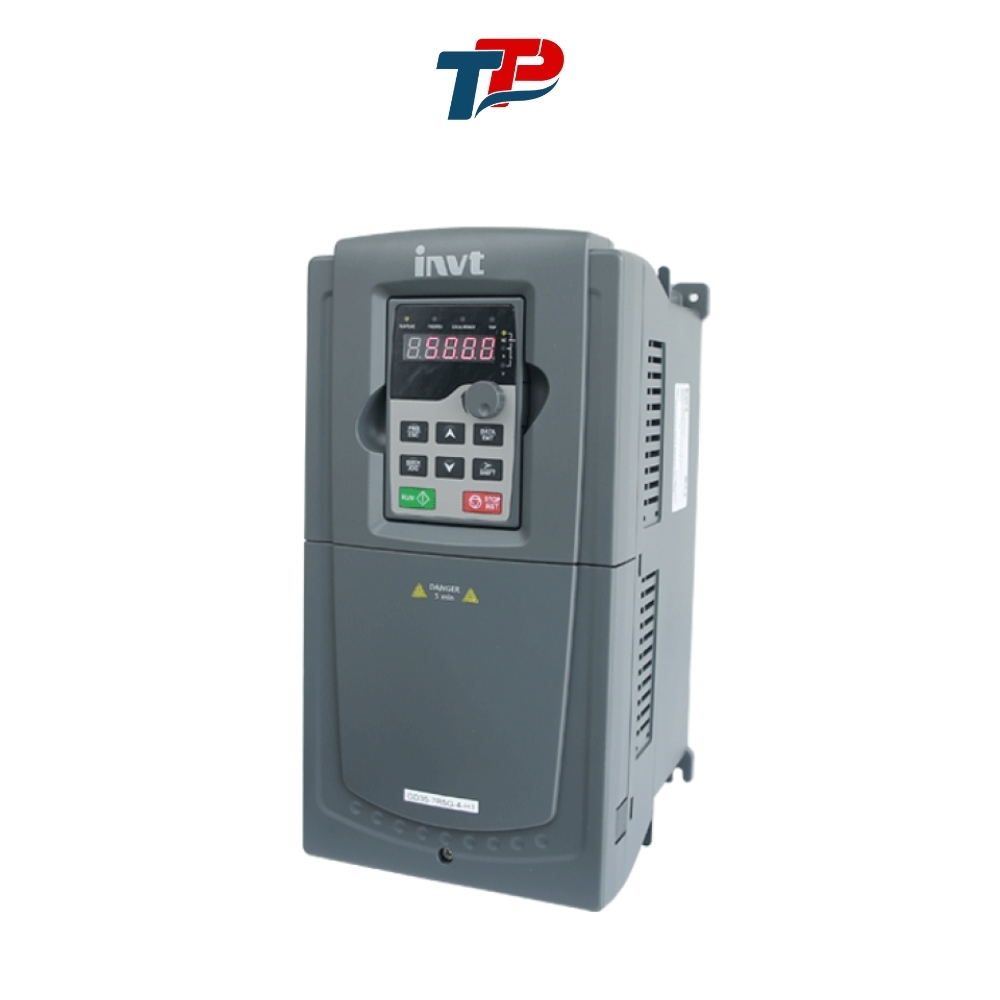

GD35-011G-4 – Biến tần INVT GD35 3 pha 380-440V 11kW

Download tài liệu Biến tần INVT GD35

➢ INVERTER GD35 Catalogue

GD35-011G-4 Biến tần INVT 3P 380-440V 11kW là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát động cơ mạnh mẽ, tiết kiệm điện năng tối đa và vận hành bền bỉ cho hệ thống máy móc của bạn, nâng tầm hiệu suất sản xuất.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trong việc tối ưu hóa hệ thống, gia tăng lợi nhuận.

1. Cấu Tạo Sản Phẩm GD35-011G-4 Biến Tần INVT

Biến tần GD35-011G-4 của INVT không chỉ là một thiết bị điện tử công suất, mà là một tác phẩm kỹ thuật tinh xảo, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của các ứng dụng công nghiệp hiện đại.

Sự kết hợp giữa các linh kiện chất lượng cao, công nghệ tiên tiến và thiết kế tối ưu đã tạo nên một sản phẩm không chỉ mạnh mẽ, bền bỉ mà còn thân thiện với người dùng. Cấu trúc của GD35-011G-4 là một minh chứng cho sự tỉ mỉ trong từng chi tiết, từ bo mạch điều khiển trung tâm đến các khối công suất và hệ thống tản nhiệt, tất cả đều được bố trí một cách khoa học để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.

Hãy cùng khám phá những thành phần quan trọng làm nên “trái tim” của hệ thống truyền động này.

• Bo mạch điều khiển (Control Board): Đây là “bộ não” của biến tần, nơi tập trung các vi xử lý, bộ nhớ và các mạch điện tử điều khiển. Bo mạch này thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu phản hồi từ động cơ và đưa ra các lệnh điều khiển chính xác.
• Khối công suất (Power Module): Bao gồm các IGBT (Insulated Gate Bipolar Transistor) hoặc các transistor công suất khác, chịu trách nhiệm chuyển đổi điện áp DC thành điện áp AC với tần số và biên độ có thể điều chỉnh được.
• Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC.
• Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng DC và làm phẳng điện áp DC, cung cấp năng lượng ổn định cho khối công suất.
• Cuộn kháng DC (DC Reactor) (tùy chọn): Giảm sóng hài và cải thiện hệ số công suất.
• Bộ lọc đầu ra (Output Filter) (tùy chọn): Giảm nhiễu điện từ (EMI) và làm mịn sóng đầu ra.
• Hệ thống tản nhiệt (Cooling System): Bao gồm quạt tản nhiệt, tấm tản nhiệt và các ống dẫn nhiệt, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện công suất.
• Vỏ máy (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
• Bảng điều khiển (Keypad) và màn hình hiển thị (Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
• Cổng giao tiếp (Communication Port): Hỗ trợ giao tiếp với các thiết bị ngoại vi như PLC, máy tính, HMI thông qua các giao thức truyền thông như Modbus RTU, CANopen.

2. Các Tính Năng Chính Của Sản Phẩm GD35-011G-4 Biến Tần INVT

Sản phẩm GD35-011G-4 Biến tần INVT không chỉ dừng lại ở việc cung cấp năng lượng cho động cơ, mà còn là một “người quản lý” thông minh, mang đến hàng loạt các tính năng tiên tiến, giúp người dùng làm chủ hoàn toàn hệ thống truyền động của mình.

Những tính năng này không chỉ nâng cao hiệu suất và độ tin cậy của hệ thống, mà còn mở ra những khả năng mới trong việc tối ưu hóa quy trình sản xuất và giảm thiểu chi phí vận hành. Từ khả năng điều khiển chính xác tốc độ và mô-men xoắn đến các chức năng bảo vệ toàn diện, GD35-011G-4 là một giải pháp toàn diện cho các ứng dụng công nghiệp đòi hỏi sự linh hoạt và hiệu quả.

Hãy cùng khám phá những “vũ khí bí mật” giúp biến tần này trở thành một lựa chọn hàng đầu trong ngành.

Điều khiển Vector vòng hở (Sensorless Vector Control – SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ (encoder). Điều này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.

Điều khiển Vector vòng kín (Vector Control – VC): Sử dụng cảm biến tốc độ (encoder) để phản hồi thông tin về tốc độ và vị trí của động cơ, cho phép điều khiển chính xác hơn, đặc biệt là ở tốc độ thấp và tải nặng.

Điều khiển V/F (Voltage/Frequency): Phương pháp điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn.

Tự động dò thông số động cơ (Auto-tuning): Biến tần tự động xác định các thông số của động cơ (như điện trở, điện cảm) để tối ưu hóa hiệu suất điều khiển.

Bù mô-men xoắn (Torque Boost): Tăng cường mô-men xoắn khởi động và mô-men xoắn ở tốc độ thấp, giúp động cơ vượt qua tải nặng dễ dàng hơn.

Chức năng PID tích hợp: Cho phép điều khiển các quá trình tự động như điều khiển áp suất, lưu lượng, nhiệt độ,…

Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản trực tiếp trên biến tần.

Chức năng đa cấp tốc độ (Multi-step Speed): Cho phép cài đặt trước nhiều cấp tốc độ khác nhau, dễ dàng chuyển đổi giữa các cấp tốc độ.

Chức năng bảo vệ toàn diện:

• Bảo vệ quá dòng (Overcurrent Protection)
• Bảo vệ quá áp (Overvoltage Protection)
• Bảo vệ thấp áp (Undervoltage Protection)
• Bảo vệ quá nhiệt (Overtemperature Protection)
• Bảo vệ mất pha (Phase Loss Protection)
• Bảo vệ ngắn mạch (Short Circuit Protection)
• Bảo vệ chạm đất (Ground Fault Protection)

Giao tiếp truyền thông: Hỗ trợ các giao thức truyền thông như Modbus RTU (RS485), CANopen (tùy chọn), cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.

Tính năng hỗ trợ người dùng: Phần mềm, hướng dẫn từ thanhthienphu.vn

3. Hướng Dẫn Kết Nối Sản Phẩm GD35-011G-4 Với Phần Mềm

Việc kết nối biến tần GD35-011G-4 với phần mềm không chỉ là một bước cần thiết để cấu hình và giám sát thiết bị, mà còn là một “cánh cửa” mở ra những khả năng tùy biến và tối ưu hóa vượt trội. Thông qua phần mềm, người dùng có thể dễ dàng truy cập vào các thông số, điều chỉnh chúng theo nhu cầu cụ thể của ứng dụng, và theo dõi hoạt động của biến tần trong thời gian thực.

Quá trình kết nối này không chỉ đơn giản hóa việc cài đặt và vận hành, mà còn giúp người dùng tận dụng tối đa các tính năng tiên tiến của GD35-011G-4, từ đó nâng cao hiệu suất và độ tin cậy của hệ thống. Hãy cùng khám phá các bước chi tiết để “kết nối” biến tần với “thế giới số” và khai thác toàn bộ tiềm năng của nó. Thanhthienphu.vn luôn hỗ trợ bạn trong suốt quá trình này.

Bước 1: Chuẩn bị

• Máy tính cài đặt hệ điều hành Windows.
• Phần mềm INVT Workshop (tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn).
• Cáp kết nối: Cáp USB-RS485 hoặc cáp chuyển đổi USB-CAN (nếu sử dụng giao tiếp CANopen).
• Biến tần GD35-011G-4.

Bước 2: Cài đặt phần mềm INVT Workshop

• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.

Bước 3: Kết nối phần cứng

• Kết nối cáp USB-RS485 hoặc USB-CAN vào cổng USB của máy tính.
• Kết nối đầu còn lại của cáp vào cổng RS485 hoặc CAN trên biến tần.
• Cấp nguồn cho biến tần.

Bước 4: Cấu hình kết nối trong phần mềm

• Mở phần mềm INVT Workshop.
• Chọn loại biến tần: GD35.
• Chọn cổng COM tương ứng với cáp kết nối.
• Chọn tốc độ baud (baud rate) phù hợp (thường là 9600 hoặc 19200 bps).
• Nhấn nút “Connect” (Kết nối).

Bước 5: Kiểm tra kết nối

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần, bao gồm model, phiên bản firmware, trạng thái hoạt động,…
• Nếu kết nối không thành công, kiểm tra lại các bước trên và đảm bảo rằng cáp kết nối đã được cắm chắc chắn, cổng COM và tốc độ baud đã được chọn đúng.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết về cách kết nối và cấu hình phần mềm.
• Nếu gặp khó khăn, đừng ngần ngại liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được trợ giúp.

4. Cách Lập Trình Sản Phẩm GD35-011G-4 Biến Tần INVT

Quá trình lập trình biến tần GD35-011G-4 không chỉ là việc nhập các thông số, mà là một quá trình “tinh chỉnh” để biến thiết bị này trở thành một phần không thể thiếu, hoạt động hài hòa và hiệu quả trong hệ thống của bạn.

Với sự hỗ trợ của phần mềm INVT Workshop và tài liệu hướng dẫn chi tiết từ thanhthienphu.vn, việc lập trình trở nên trực quan và dễ dàng hơn bao giờ hết. Bạn có thể tùy biến các thông số để đáp ứng chính xác các yêu cầu của ứng dụng, từ điều khiển tốc độ động cơ đơn giản đến các chế độ điều khiển vector phức tạp.

Hãy cùng khám phá các bước cơ bản để “lập trình” cho biến tần GD35-011G-4 và biến nó thành một “công cụ” đắc lực trong tay bạn.

Cách 1: Lập trình bằng bàn phím (Keypad) và màn hình hiển thị (Display)

• Sử dụng các nút trên bàn phím để di chuyển qua các menu và thay đổi giá trị thông số.
• Tham khảo tài liệu hướng dẫn sử dụng để biết ý nghĩa của từng thông số và cách cài đặt.

Cách 2: Lập trình bằng phần mềm INVT Workshop

• Kết nối biến tần với máy tính như hướng dẫn ở trên.
• Mở phần mềm INVT Workshop.
• Đọc thông số từ biến tần (Read parameters).
• Thay đổi các thông số cần thiết.
• Ghi thông số vào biến tần (Write parameters).
• Lưu lại cấu hình (Save configuration).

Các thông số cơ bản cần lập trình:

Thông số động cơ (Motor Parameters):

• Công suất định mức (Rated Power)
• Điện áp định mức (Rated Voltage)
• Dòng điện định mức (Rated Current)
• Tần số định mức (Rated Frequency)
• Tốc độ định mức (Rated Speed)
• Số cực (Number of Poles)

Thông số điều khiển (Control Parameters):

• Chế độ điều khiển (Control Mode): V/F, SVC, VC
• Tần số mang (Carrier Frequency)
• Thời gian tăng tốc (Acceleration Time)
• Thời gian giảm tốc (Deceleration Time)
• Giới hạn dòng điện (Current Limit)

Thông số bảo vệ (Protection Parameters):

• Mức bảo vệ quá dòng (Overcurrent Level)
• Mức bảo vệ quá áp (Overvoltage Level)
• Mức bảo vệ thấp áp (Undervoltage Level)

Ví dụ: Cài đặt biến tần để chạy động cơ 3 pha 380V, 50Hz, 1450 vòng/phút

5. Khắc Phục Một Số Lỗi Thường Gặp Trên GD35-011G-4 Biến Tần INVT

Trong quá trình vận hành, việc biến tần gặp sự cố là điều không thể tránh khỏi. Tuy nhiên, với GD35-011G-4, bạn không cần phải quá lo lắng. Biến tần này được trang bị hệ thống chẩn đoán lỗi thông minh, giúp bạn nhanh chóng xác định nguyên nhân và có biện pháp khắc phục kịp thời.

Hơn nữa, với sự hỗ trợ tận tình từ đội ngũ kỹ thuật của thanhthienphu.vn, bạn sẽ luôn có một “chuyên gia” đồng hành, sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn xử lý các vấn đề phát sinh. Hãy cùng tìm hiểu một số lỗi thường gặp và cách khắc phục chúng, để bạn luôn tự tin làm chủ thiết bị của mình.

Lỗi quá dòng (Overcurrent – OC):

Nguyên nhân:

• Tải quá lớn.
• Thời gian tăng tốc quá ngắn.
• Động cơ bị kẹt.
• Ngắn mạch đầu ra.

Khắc phục:

• Kiểm tra tải và giảm tải nếu cần.
• Tăng thời gian tăng tốc.
• Kiểm tra động cơ và loại bỏ vật cản (nếu có).
• Kiểm tra dây dẫn và kết nối đầu ra.

Lỗi quá áp (Overvoltage – OV):

Nguyên nhân:

• Điện áp lưới quá cao.
• Thời gian giảm tốc quá ngắn (khi động cơ hoạt động như máy phát).
• Lỗi bộ hãm (braking unit).

Khắc phục:

• Kiểm tra điện áp lưới.
• Tăng thời gian giảm tốc.
• Kiểm tra bộ hãm và điện trở xả.

Lỗi thấp áp (Undervoltage – UV):

Nguyên nhân:

• Điện áp lưới quá thấp.
• Mất pha.
• Lỗi nguồn cấp.

Khắc phục:

• Kiểm tra điện áp lưới và nguồn cấp.
• Kiểm tra cầu chì và các kết nối.

Lỗi quá nhiệt (Overtemperature – OH):

Nguyên nhân:

• Nhiệt độ môi trường quá cao.
• Quạt tản nhiệt bị hỏng hoặc bị chặn.
• Tấm tản nhiệt bị bẩn.
• Biến tần hoạt động quá tải trong thời gian dài.

Khắc phục:

• Cải thiện thông gió cho khu vực lắp đặt biến tần.
• Kiểm tra và vệ sinh quạt tản nhiệt, tấm tản nhiệt.
• Giảm tải hoặc sử dụng biến tần có công suất lớn hơn.

Lỗi mất pha (Phase Loss – PL):

Nguyên nhân:

• Mất một pha nguồn cấp.
• Lỏng kết nối.
• Cầu chì bị cháy.

Khắc phục:

• Kiểm tra nguồn cấp và các kết nối.
• Kiểm tra và thay thế cầu chì (nếu cần).

Lỗi chạm đất (Ground Fault – GF):

Nguyên nhân:

• Cách điện của động cơ hoặc dây dẫn bị hỏng.
• Độ ẩm cao.

Khắc phục:

• Kiểm tra và sửa chữa cách điện của động cơ và dây dẫn.
• Đảm bảo môi trường lắp đặt khô ráo.

Lỗi giao tiếp (Communication Error – CE):

Nguyên nhân:

• Cài đặt thông số giao tiếp không chính xác.
• Lỗi cáp kết nối
• Nhiễu điện từ

Khắc phục:

• Kiểm tra lại tốc độ baud, địa chỉ, parity,…
• Kiểm tra cáp, thay thế nếu cần
• Sử dụng cáp chống nhiễu, đi dây đúng cách

Bảng mã lỗi và hướng dẫn khắc phục chi tiết (Tham khảo tài liệu hướng dẫn sử dụng của INVT):

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để “nâng cấp” hệ thống truyền động của mình với GD35-011G-4 Biến tần INVT? Bạn muốn tận hưởng những lợi ích vượt trội về hiệu suất, độ tin cậy và khả năng tiết kiệm năng lượng mà sản phẩm này mang lại? Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn – đối tác tin cậy của bạn trong lĩnh vực tự động hóa và truyền động.

Chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn một dịch vụ tư vấn chuyên nghiệp, tận tâm và hoàn toàn miễn phí. Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, phân tích các yêu cầu kỹ thuật và đưa ra giải pháp tối ưu nhất, giúp bạn lựa chọn được sản phẩm phù hợp và cấu hình hệ thống một cách hiệu quả.

Tại sao bạn nên chọn thanhthienphu.vn?

• Chuyên gia: Đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo bài bản, am hiểu sâu sắc về các sản phẩm và ứng dụng của INVT. Chúng tôi không ngừng tìm tòi và cập nhật những công nghệ, giải pháp tự động hóa mới nhất trên thế giới và Việt Nam.
• Tận tâm: Luôn lắng nghe và thấu hiểu nhu cầu của khách hàng, đưa ra giải pháp tối ưu và hỗ trợ kỹ thuật 24/7. Thanhthienphu.vn trân trọng từng khách hàng.
• Chính hãng: Cam kết cung cấp sản phẩm chính hãng, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
• Giá cả hợp lý: Cung cấp sản phẩm với giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, hỗ trợ kỹ thuật nhanh chóng, nhiệt tình.

Liên hệ với thanhthienphu.vn ngay hôm nay:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những mục tiêu sản xuất và kinh doanh. Chúng tôi tin rằng, với sự hợp tác của chúng ta, bạn sẽ gặt hái được những thành công vượt trội.
