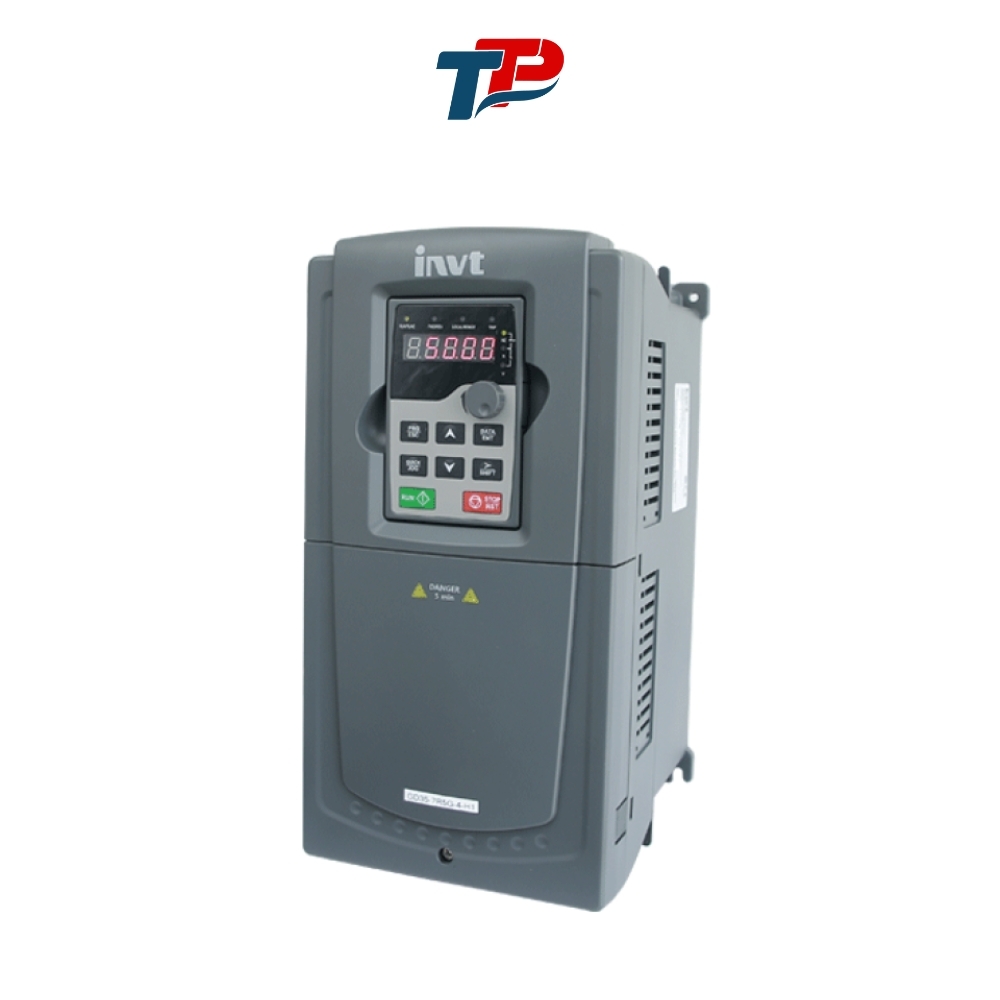

Giảm giá trực tiếp trên đơn hàng GD35-1R5G-4 Biến tần INVT 3P 380-440V 1.5kW, giải pháp điều khiển động cơ vượt trội, mang đến hiệu suất tối ưu và tiết kiệm năng lượng cho hệ thống máy móc của bạn. Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến tần chính hãng, chất lượng cao, hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm sản xuất, gia tăng lợi nhuận.
1. Thông tin chi tiết về sản phẩm
Để giúp quý khách hàng hiểu rõ hơn về sản phẩm, thanhthienphu.vn xin cung cấp bảng thông tin chi tiết về GD35-1R5G-4 Biến tần INVT 3P 380-440V 1.5kW:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | GD35-1R5G-4 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive35 (GD35) |
| Điện áp đầu vào | 3 pha 380-440V |
| Tần số đầu vào | 50/60 Hz |
| Điện áp đầu ra | 0 ~ điện áp đầu vào |
| Tần số đầu ra | 0 ~ 400 Hz |
| Công suất | 1.5kW (2HP) |
| Dòng điện định mức | 4A |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 85 x 150 x 123 mm |
| Trọng lượng | 1.1 kg |
| Tiêu chuẩn | CE, UL, RoHS |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm
Biến tần GD35-1R5G-4 được thiết kế với cấu trúc khoa học và sử dụng các linh kiện chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động ổn định trong thời gian dài. Các bộ phận chính bao gồm:
- Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ lọc DC (DC Bus Filter): Làm phẳng điện áp DC, giảm thiểu nhiễu và cung cấp nguồn điện ổn định cho bộ nghịch lưu.
- Mạch nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ vi xử lý (Microprocessor): Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với người dùng.
- Màn hình hiển thị và bàn phím (Display and Keypad): Cho phép người dùng theo dõi các thông số hoạt động, cài đặt chế độ và điều khiển biến tần.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định ở nhiệt độ cao.
- Các cổng kết nối (Communication Ports): Hỗ trợ giao tiếp với các thiết bị ngoại vi như máy tính, PLC, HMI thông qua các giao thức truyền thông như Modbus RTU.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
3. Các tính năng chính của sản phẩm
GD35-1R5G-4 được trang bị nhiều tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp:
- Điều khiển V/F, SVC và VC: Cho phép lựa chọn chế độ điều khiển phù hợp với từng loại động cơ và ứng dụng, đảm bảo hiệu suất tối ưu và khả năng điều khiển chính xác.
- Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Điều khiển PID tích hợp: Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài.
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
- Khả năng hoạt động ở tần số thấp: Cho phép động cơ khởi động và vận hành ở tốc độ thấp với mô-men xoắn cao, phù hợp với các ứng dụng yêu cầu lực kéo lớn.
- Chức năng PLC đơn giản: Cho phép thực hiện các logic điều khiển đơn giản mà không cần PLC bên ngoài.
- Hỗ trợ nhiều giao thức truyền thông: Modbus RTU, CANopen (tùy chọn), giúp dễ dàng tích hợp vào hệ thống điều khiển tự động.
- Chế độ tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở tải nhẹ.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt trước nhiều cấp tốc độ khác nhau, dễ dàng thay đổi tốc độ động cơ theo yêu cầu.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Để kết nối GD35-1R5G-4 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Biến tần GD35-1R5G-4.
- Máy tính cài đặt phần mềm INVT Studio (tải miễn phí từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối USB-RS485 hoặc USB-CAN (tùy thuộc vào cổng giao tiếp của biến tần).
Kết nối phần cứng:
- Kết nối cáp USB-RS485 hoặc USB-CAN vào cổng giao tiếp trên biến tần.
- Kết nối đầu còn lại của cáp vào cổng USB trên máy tính.
Cài đặt phần mềm:
- Chạy file cài đặt INVT Studio và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm INVT Studio.
Kết nối phần mềm với biến tần:
- Trong phần mềm INVT Studio, chọn “Device” -> “Connect”.
- Chọn loại biến tần là “GD35”.
- Chọn cổng COM tương ứng với cổng USB mà bạn đã kết nối.
- Chọn tốc độ baudrate (thường là 9600 hoặc 19200).
- Nhấn “Connect”.
Sau khi kết nối thành công, bạn có thể:
- Theo dõi các thông số hoạt động của biến tần (tần số, dòng điện, điện áp, tốc độ,…)
- Cài đặt các thông số của biến tần.
- Upload/download chương trình điều khiển.
- Chẩn đoán lỗi và khắc phục sự cố.
5. Cách lập trình sản phẩm
Việc lập trình GD35-1R5G-4 có thể được thực hiện thông qua bàn phím và màn hình hiển thị trên biến tần hoặc thông qua phần mềm INVT Studio. Dưới đây là hướng dẫn cơ bản về cách lập trình:
Sử dụng bàn phím và màn hình hiển thị:
- Nhấn nút “PRG” để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “SET” để vào nhóm thông số.
- Sử dụng các nút mũi tên lên/xuống để chọn thông số cần thay đổi.
- Nhấn nút “SET” để thay đổi giá trị thông số.
- Sử dụng các nút mũi tên lên/xuống để điều chỉnh giá trị.
- Nhấn nút “SET” để lưu giá trị.
- Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Sử dụng phần mềm INVT Studio:
- Kết nối máy tính và biến tần
- Mở phần mềm INVT Studio.
- Chọn “Parameter” để truy cập vào bảng thông số.
- Tìm đến thông số cần thay đổi.
- Nhập giá trị mới vào ô tương ứng.
- Nhấn “Write” để ghi giá trị vào biến tần.
Ví dụ: Để thay đổi thời gian tăng tốc của động cơ, bạn cần tìm đến thông số P0.13 (Acceleration Time 1) và điều chỉnh giá trị theo giây.
6. Khắc phục một số lỗi thường gặp
Trong quá trình sử dụng, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng (Overcurrent) | Kiểm tra tải động cơ, kiểm tra dây dẫn, kiểm tra thông số cài đặt, giảm tải hoặc tăng thời gian tăng tốc. |
| OV | Quá áp (Overvoltage) | Kiểm tra điện áp nguồn, kiểm tra thông số cài đặt, kiểm tra điện trở xả (nếu có). |
| LU | Điện áp thấp (Undervoltage) | Kiểm tra điện áp nguồn, kiểm tra dây dẫn. |
| OH | Quá nhiệt (Overheat) | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, kiểm tra tải động cơ, giảm tải hoặc tăng thời gian giảm tốc. |
| OL | Quá tải (Overload) | Kiểm tra tải động cơ, kiểm tra thông số cài đặt, giảm tải. |
| EF | Lỗi giao tiếp (Communication Fault) | Kiểm tra cáp kết nối, kiểm tra cài đặt giao tiếp, kiểm tra thiết bị ngoại vi. |
| FbE | Lỗi phản hồi (Feedback Error) (Chỉ xảy ra ở chế độ điều khiển VC) | Kiểm tra cảm biến phản hồi (encoder), kiểm tra dây dẫn, kiểm tra thông số cài đặt. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp điều khiển động cơ hiệu quả, tiết kiệm năng lượng và đáng tin cậy, GD35-1R5G-4 Biến tần INVT 3P 380-440V 1.5kW chính là lựa chọn hoàn hảo. Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn chi tiết và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn:
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm GD35-1R5G-4 chính hãng INVT, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cung cấp dịch vụ bảo hành, bảo trì chuyên nghiệp, hỗ trợ kỹ thuật 24/7, đảm bảo khách hàng luôn an tâm sử dụng sản phẩm.
- Đội ngũ kỹ sư giàu kinh nghiệm: Với đội ngũ kỹ sư điện, tự động hóa được đào tạo bài bản, giàu kinh nghiệm thực tế, thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn giải pháp phù hợp nhất với nhu cầu.
- Tư vấn tận tâm, chuyên nghiệp: Chúng tôi luôn lắng nghe, thấu hiểu và đưa ra những giải pháp tối ưu, giúp khách hàng giải quyết triệt để các vấn đề kỹ thuật.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công! Gọi ngay 08.12.77.88.99 để được tư vấn và trải nghiệm sự khác biệt!
