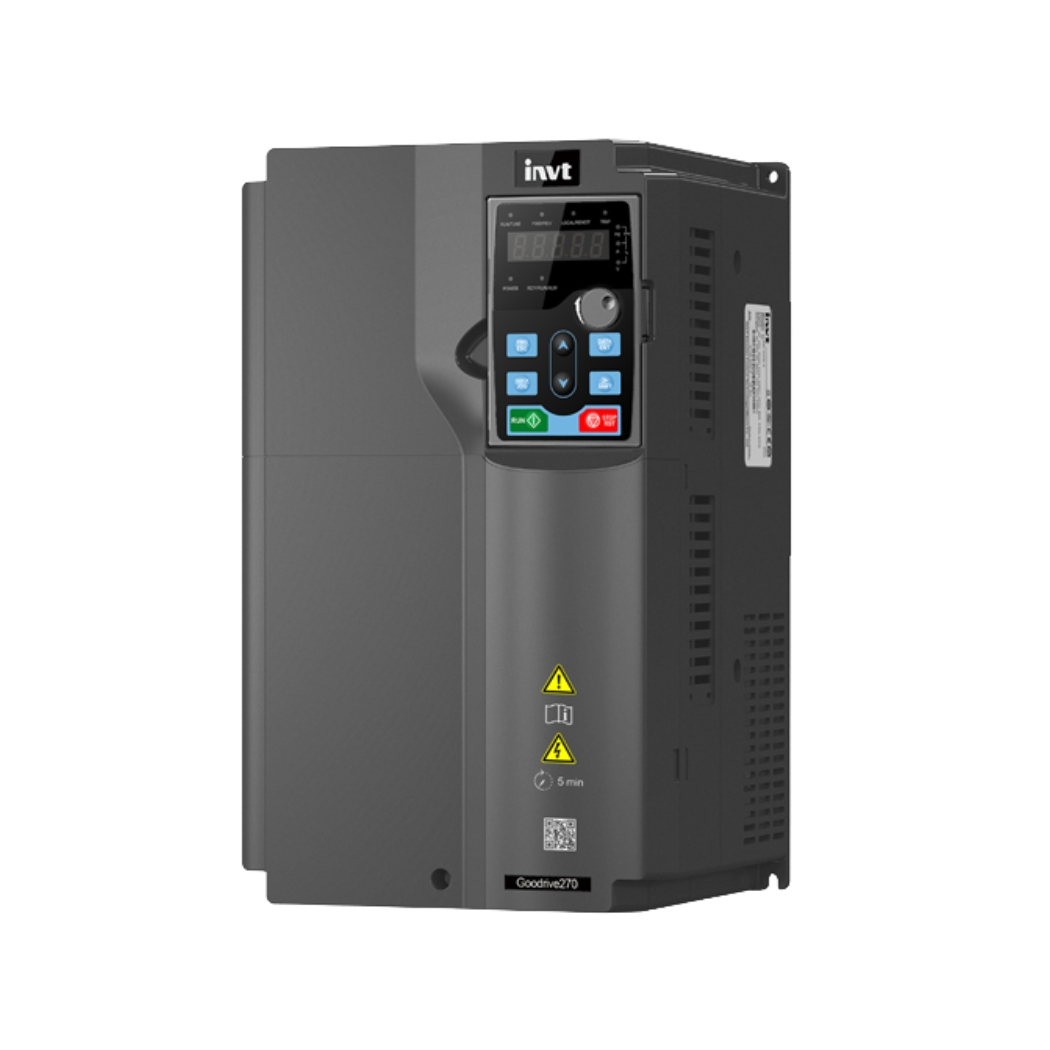

GD270-7R5-4 Biến tần INVT 3AC 380-480V 7.5kW

GD270-7R5-4 Biến tần INVT 3AC 380-480V 7.5kW, giải pháp điều khiển động cơ vượt trội, mang đến hiệu suất tối ưu và tiết kiệm năng lượng đáng kể cho hệ thống của bạn, thay thế hoàn hảo cho các bộ biến tần, bộ điều khiển tốc độ động cơ truyền thống.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng cao, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp các kỹ sư, nhà quản lý tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh.

1. Thông Tin Chi Tiết Về Sản Phẩm GD270-7R5-4

2. Cấu Tạo Sản Phẩm GD270-7R5-4 Biến Tần INVT 3AC 380-480V 7.5kW

Biến tần GD270-7R5-4 được thiết kế với cấu trúc khoa học, tối ưu, đảm bảo hiệu suất cao và độ bền vượt trội. Dưới đây là mô tả chi tiết về cấu tạo của sản phẩm:

Vỏ máy: Được làm từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài. Thiết kế dạng khối hộp chữ nhật, với các khe tản nhiệt được bố trí hợp lý, giúp biến tần hoạt động ổn định trong thời gian dài.

Quạt tản nhiệt: Sử dụng quạt ly tâm chất lượng cao, có độ ồn thấp, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, đặc biệt là các IGBT (Insulated Gate Bipolar Transistor).

Khối công suất:

• Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Sử dụng các diode hoặc thyristor chất lượng cao, đảm bảo hiệu suất chuyển đổi cao và độ tin cậy.
• Bộ nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. Sử dụng các IGBT công suất cao, có khả năng đóng cắt nhanh và chịu được điện áp cao.
• Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng điện một chiều từ bộ chỉnh lưu, cung cấp năng lượng ổn định cho bộ nghịch lưu.
• Điện trở hãm (Braking Resistor) (Tùy chọn): Giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc, giúp quá trình hãm diễn ra nhanh chóng và an toàn.

Khối điều khiển:

• Vi xử lý (Microprocessor): Là “bộ não” của biến tần, thực hiện các thuật toán điều khiển phức tạp như V/F, SVC, FVC, đảm bảo động cơ hoạt động chính xác và hiệu quả.
• Mạch điều khiển (Control Circuit): Nhận tín hiệu từ vi xử lý và điều khiển các IGBT trong bộ nghịch lưu, tạo ra điện áp đầu ra phù hợp với yêu cầu của động cơ.
• Mạch bảo vệ (Protection Circuit): Giám sát các thông số hoạt động của biến tần như dòng điện, điện áp, nhiệt độ, và ngắt mạch khi có sự cố, bảo vệ biến tần và động cơ.
• Giao diện người dùng (User Interface): Bao gồm màn hình hiển thị (LED hoặc LCD) và các nút bấm, cho phép người dùng cài đặt các thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
• Cổng truyền thông (Communication Port): Hỗ trợ giao tiếp với các thiết bị bên ngoài như máy tính, PLC, HMI thông qua giao thức Modbus RTU (RS485).

3. Các Tính Năng Chính Của Sản Phẩm GD270-7R5-4

GD270-7R5-4 không chỉ là một chiếc biến tần thông thường, mà là một “người bạn đồng hành” đáng tin cậy, mang đến những tính năng ưu việt, giúp bạn làm chủ hoàn toàn hệ thống điều khiển động cơ:

Điều khiển đa dạng:

• V/F (Voltage/Frequency): Phương pháp điều khiển đơn giản, phù hợp với các ứng dụng tải nhẹ như bơm, quạt.
• SVC (Sensorless Vector Control): Điều khiển vector không cảm biến, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả ở tốc độ thấp, phù hợp với các ứng dụng tải nặng như máy công cụ, băng tải.
• FVC (Field-oriented Vector Control): Điều khiển vector có cảm biến (sử dụng encoder), cho phép điều khiển chính xác vị trí, tốc độ và mô-men xoắn của động cơ, phù hợp với các ứng dụng đòi hỏi độ chính xác cao như máy in, máy dệt.

Bảo vệ toàn diện:

• Quá dòng (Overcurrent): Bảo vệ biến tần và động cơ khi dòng điện vượt quá giá trị định mức.
• Quá áp (Overvoltage): Bảo vệ biến tần và động cơ khi điện áp vượt quá giá trị cho phép.
• Thấp áp (Undervoltage): Bảo vệ biến tần và động cơ khi điện áp xuống quá thấp.
• Quá nhiệt (Overtemperature): Bảo vệ biến tần khi nhiệt độ hoạt động vượt quá giới hạn cho phép.
• Mất pha (Phase Loss): Bảo vệ động cơ khi một trong các pha của nguồn điện bị mất.
• Ngắn mạch (Short Circuit): Bảo vệ biến tần và động cơ khi xảy ra ngắn mạch ở đầu ra.
• Chạm đất (Ground Fault): Bảo vệ người vận hành và thiết bị khi có dòng điện rò rỉ xuống đất.

Tùy chỉnh linh hoạt:

• Cài đặt thông số dễ dàng: Giao diện người dùng thân thiện, cho phép người dùng dễ dàng cài đặt các thông số hoạt động như tần số, thời gian tăng/giảm tốc, dòng điện giới hạn…
• Chức năng PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ…
• Đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, phù hợp với các ứng dụng có yêu cầu thay đổi tốc độ thường xuyên.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp biến tần tự động xác định các thông số của động cơ, tối ưu hóa hiệu suất điều khiển.

Tiết kiệm năng lượng:

• Chế độ ngủ (Sleep Mode): Tự động chuyển sang chế độ tiết kiệm năng lượng khi động cơ không hoạt động.
• Tối ưu hóa V/F: Tự động điều chỉnh điện áp đầu ra phù hợp với tải, giảm thiểu tổn thất điện năng.
• Quản lý năng lượng: Theo dõi và hiển thị lượng điện năng tiêu thụ, giúp người dùng kiểm soát chi phí.

4. Hướng Dẫn Kết Nối Sản Phẩm GD270-7R5-4 Với Phần Mềm

Để kết nối biến tần GD270-7R5-4 với phần mềm INVT Workshop, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Biến tần GD270-7R5-4
• Máy tính cài đặt hệ điều hành Windows
• Cáp chuyển đổi USB sang RS485
• Phần mềm INVT Workshop (tải về miễn phí từ website của INVT hoặc thanhthienphu.vn)

Kết nối phần cứng:

• Kết nối cáp chuyển đổi USB sang RS485 vào cổng USB của máy tính.
• Kết nối đầu RS485 của cáp chuyển đổi vào cổng COM của biến tần (chân A+, B-).
• Cấp nguồn cho biến tần.

Cài đặt phần mềm:

• Chạy file cài đặt INVT Workshop.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

Kết nối phần mềm với biến tần:

• Mở phần mềm INVT Workshop.
• Chọn “Online” -> “Connect”.
• Chọn cổng COM tương ứng với cáp chuyển đổi USB sang RS485.
• Chọn tốc độ baud (thường là 9600 hoặc 19200).
• Chọn địa chỉ của biến tần (mặc định là 1).
• Nhấn “OK”.

Giao diện phần mềm:

Sau khi kết nối thành công, bạn sẽ thấy giao diện chính của phần mềm, bao gồm các thông tin về trạng thái hoạt động của biến tần, các thông số cài đặt, và các công cụ hỗ trợ.

Bạn có thể sử dụng phần mềm để:

• Giám sát các thông số hoạt động của biến tần như tần số, dòng điện, điện áp, tốc độ…
• Thay đổi các thông số cài đặt của biến tần.
• Chẩn đoán lỗi và xem lịch sử lỗi.
• Cập nhật firmware cho biến tần.
• Sao lưu và phục hồi cấu hình.

Lưu ý:

• Đảm bảo rằng bạn đã kết nối đúng cổng COM và cài đặt đúng driver cho cáp chuyển đổi USB sang RS485.
• Nếu bạn gặp khó khăn trong quá trình kết nối, hãy tham khảo tài liệu hướng dẫn sử dụng của biến tần hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.

5. Cách Lập Trình Sản Phẩm GD270-7R5-4

Để lập trình biến tần GD270-7R5-4, bạn có thể sử dụng bàn phím và màn hình hiển thị trên biến tần hoặc phần mềm INVT Workshop. Dưới đây là hướng dẫn lập trình cơ bản bằng bàn phím:

Truy cập vào chế độ cài đặt:

• Nhấn nút “PRG/ESC” để vào chế độ cài đặt.
• Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm thông số cần cài đặt.
• Nhấn nút “DATA/ENT” để vào nhóm thông số đó.

Thay đổi giá trị thông số:

• Sử dụng các nút “▲” và “▼” để thay đổi giá trị của thông số.
• Nhấn nút “DATA/ENT” để lưu giá trị mới.
• Nhấn nút “PRG/ESC” để quay lại nhóm thông số trước đó.

Thoát khỏi chế độ cài đặt:

Nhấn nút “PRG/ESC” cho đến khi màn hình hiển thị trở về trạng thái bình thường.

Các thông số cơ bản cần cài đặt:

• F0.01: Chế độ điều khiển (0: V/F, 1: SVC, 2: FVC)
• F0.03: Tần số định mức của động cơ
• F0.04: Điện áp định mức của động cơ
• F0.08: Thời gian tăng tốc
• F0.09: Thời gian giảm tốc
• F1.01: Dòng điện định mức của động cơ
• F1.02: Dòng điện giới hạn
• F6.00 – F6.11: Các thông số bảo vệ

Ví dụ lập trình cho ứng dụng bơm:

1. Chế độ điều khiển: F0.01 = 0 (V/F)
2. Tần số định mức: F0.03 = 50 (Hz)
3. Điện áp định mức: F0.04 = 380 (V)
4. Thời gian tăng tốc: F0.08 = 10 (giây)
5. Thời gian giảm tốc: F0.09 = 10 (giây)
6. Dòng điện định mức: F1.01 = (Giá trị dòng điện định mức của động cơ)
7. Dòng điện giới hạn: F1.02 = (Giá trị dòng điện giới hạn, thường là 120-150% dòng điện định mức)
8. Các thông số bảo vệ: Cài đặt theo khuyến cáo của nhà sản xuất.

Lưu ý:

• Trước khi thay đổi bất kỳ thông số nào, hãy đảm bảo rằng bạn đã hiểu rõ chức năng của thông số đó.
• Nếu bạn không chắc chắn về cách lập trình, hãy tham khảo tài liệu hướng dẫn sử dụng của biến tần hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD270-7R5-4

Dưới đây là một số lỗi thường gặp trên biến tần GD270-7R5-4 và cách khắc phục:

OC (Overcurrent – Quá dòng):

Nguyên nhân:

• Tải quá lớn
• Thời gian tăng tốc quá ngắn
• Động cơ bị kẹt
• Ngắn mạch ở đầu ra

Khắc phục:

• Kiểm tra tải và giảm tải nếu cần
• Tăng thời gian tăng tốc
• Kiểm tra và khắc phục tình trạng kẹt của động cơ
• Kiểm tra và khắc phục ngắn mạch

OV (Overvoltage – Quá áp):

Nguyên nhân:

• Điện áp lưới quá cao
• Thời gian giảm tốc quá ngắn
• Điện trở hãm không đủ công suất

Khắc phục:

• Kiểm tra điện áp lưới
• Tăng thời gian giảm tốc
• Kiểm tra và thay thế điện trở hãm nếu cần

UV (Undervoltage – Thấp áp):

Nguyên nhân:

• Điện áp lưới quá thấp
• Mất pha

Khắc phục:

• Kiểm tra điện áp lưới
• Kiểm tra và khắc phục tình trạng mất pha

OH (Overtemperature – Quá nhiệt):

Nguyên nhân:

• Quạt tản nhiệt không hoạt động
• Nhiệt độ môi trường quá cao
• Tải quá lớn trong thời gian dài

Khắc phục:

• Kiểm tra và thay thế quạt tản nhiệt nếu cần
• Đảm bảo môi trường làm việc thông thoáng
• Giảm tải nếu cần

OL (Overload – Quá tải):

Nguyên nhân:

Tải vượt quá công suất định mức của biến tần

Khắc phục:

• Kiểm tra lại thông số kỹ thuật và đảm bảo tải phù hợp
• Nâng cấp lên biến tần có công suất lớn hơn

EF (External Fault – Lỗi bên ngoài):

Nguyên nhân:

Tín hiệu báo lỗi từ các thiết bị bên ngoài

Khắc phục:

• Kiểm tra các cảm biến, công tắc hành trình và thiết bị ngoại vi
• Đảm bảo kết nối dây chính xác

CE (Communication Error – Lỗi truyền thông):

Nguyên nhân:

• Lỗi kết nối cáp truyền thông
• Cài đặt thông số truyền thông không đúng

Khắc phục:

• Kiểm tra cáp kết nối
• Kiểm tra và cài đặt lại thông số truyền thông

Phòng ngừa:

• Thường xuyên kiểm tra và bảo dưỡng biến tần.
• Đảm bảo môi trường làm việc của biến tần thông thoáng, sạch sẽ.
• Không để biến tần hoạt động quá tải trong thời gian dài.
• Sử dụng các thiết bị bảo vệ như aptomat, cầu chì để bảo vệ biến tần và động cơ.
