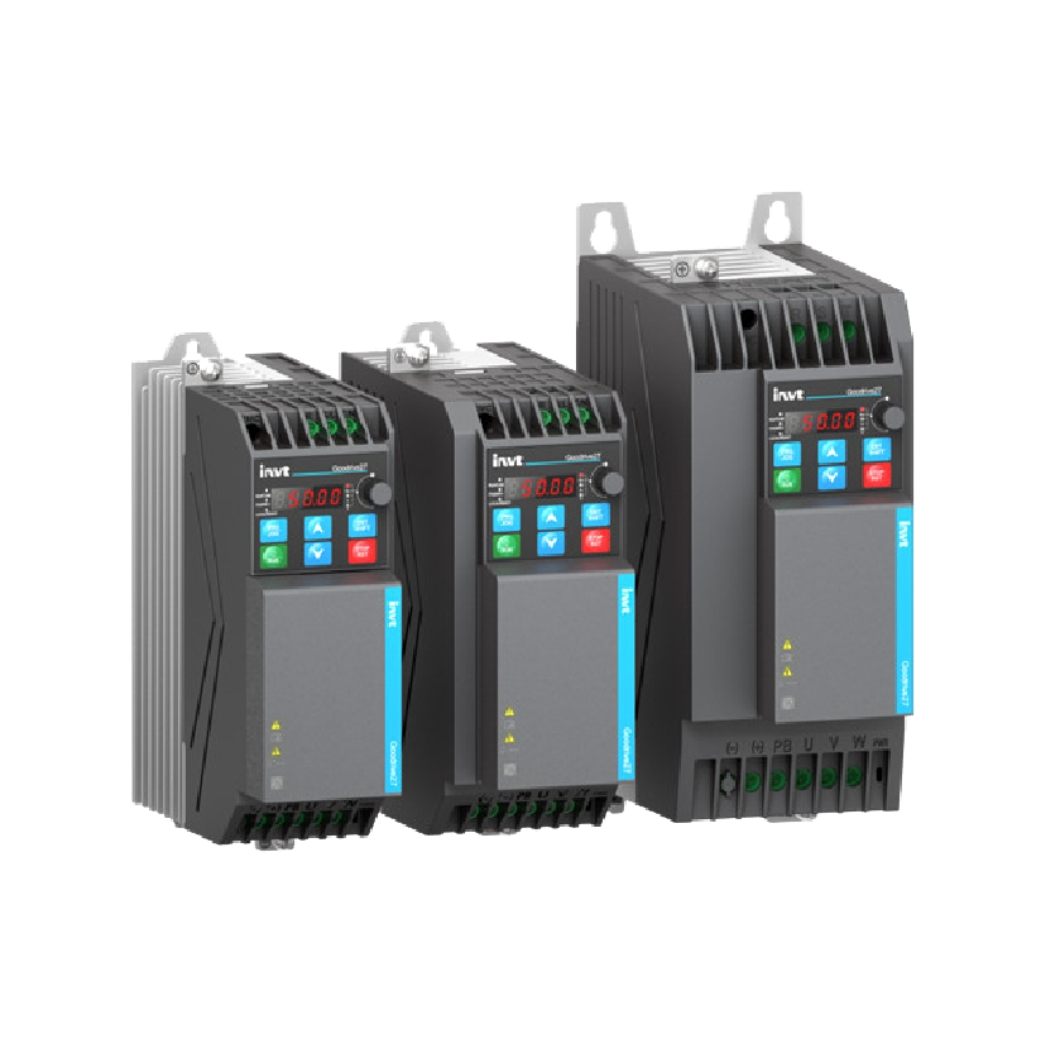

GD27-1R5G-2-B Biến tần INVT 3AC 200-240V 1.5kW là giải pháp điều khiển động cơ vượt trội, mang đến hiệu suất tối ưu và tiết kiệm năng lượng cho hệ thống sản xuất của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến đổi tần số này, cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn nâng tầm quy trình vận hành, gia tăng lợi nhuận.
1. Cấu Tạo GD27-1R5G-2-B Biến tần INVT 3AC 200-240V 1.5kW
Biến tần INVT GD27-1R5G-2-B được thiết kế với cấu trúc tối ưu, đảm bảo hiệu suất và độ bền cao trong môi trường công nghiệp. Dưới đây là mô tả chi tiết về cấu tạo của sản phẩm:
Khối công suất (Power Module):
- IGBT (Insulated Gate Bipolar Transistor): Sử dụng IGBT thế hệ mới, hiệu suất cao, giảm thiểu tổn hao năng lượng, tăng cường độ tin cậy.
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC, cung cấp nguồn cho mạch điều khiển và khối IGBT.
- Tụ điện DC (DC Bus Capacitor): Lưu trữ năng lượng DC, làm phẳng điện áp, cung cấp nguồn ổn định cho IGBT.
Khối điều khiển (Control Module):
- Bộ vi xử lý (Microprocessor): Sử dụng chip xử lý tốc độ cao, thực hiện các thuật toán điều khiển phức tạp, đảm bảo độ chính xác và phản hồi nhanh.
- Mạch giao tiếp (Communication Interface): Hỗ trợ giao thức Modbus RTU (RS485), cho phép kết nối với hệ thống điều khiển trung tâm, PLC, HMI, máy tính.
- Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch,…
Khối giao diện người dùng (User Interface):
- Bàn phím (Keypad): Cho phép người dùng cài đặt thông số, điều khiển hoạt động, giám sát trạng thái của biến tần.
- Màn hình hiển thị (Display): Hiển thị các thông số hoạt động như tần số, dòng điện, điện áp, trạng thái lỗi,…
Quạt làm mát (Cooling Fan):
Giúp tản nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
Vỏ máy (Enclosure):
- Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
- Cấp bảo vệ IP20.
2. Các Tính Năng Chính Của GD27-1R5G-2-B Biến tần INVT 3AC 200-240V 1.5kW
Biến tần INVT GD27-1R5G-2-B được trang bị nhiều tính năng tiên tiến, đáp ứng mọi yêu cầu điều khiển động cơ trong các ứng dụng công nghiệp:
Điều khiển V/F (Voltage/Frequency):
- Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn.
- Dễ dàng cài đặt và vận hành.
Điều khiển Vector Không Cảm Biến (Sensorless Vector Control – SVC):
- Cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác hơn so với V/F.
- Không cần sử dụng encoder phản hồi tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Phù hợp với các ứng dụng yêu cầu độ chính xác trung bình đến cao.
Điều khiển Vector Vòng Kín (Closed-loop Vector Control – FVC):
- Đòi hỏi encoder để cung cấp độ chính xác điều khiển tốc độ và mô-men xoắn cao nhất.
- Đáp ứng nhanh với thay đổi tải.
- Phù hợp với các ứng dụng yêu cầu độ chính xác cao và động lực học tốt.
Chức năng tự động dò thông số động cơ (Auto-tuning):
- Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển.
- Giảm thời gian cài đặt và cấu hình.
Chức năng bảo vệ toàn diện:
- Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch,…
- Đảm bảo an toàn cho hệ thống và kéo dài tuổi thọ thiết bị.
Truyền thông Modbus RTU (RS485):
- Cho phép kết nối biến tần với hệ thống điều khiển trung tâm, PLC, HMI, máy tính.
- Dễ dàng giám sát và điều khiển từ xa.
Chức năng điều khiển PID:
Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ,…
Chức năng tiết kiệm năng lượng:
- Tối ưu hóa điện áp và tần số đầu ra, giảm thiểu tổn hao năng lượng.
- Giúp giảm chi phí điện năng đáng kể.
3. Hướng Dẫn Kết Nối GD27-1R5G-2-B Biến tần INVT 3AC 200-240V 1.5kW Với Phần Mềm
Để kết nối biến tần INVT GD27-1R5G-2-B với phần mềm INVT Workshop, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (XP, 7, 8, 10).
- Phần mềm INVT Workshop (tải về từ trang web chính thức của INVT).
- Cáp chuyển đổi USB to RS485.
- Biến tần INVT GD27-1R5G-2-B.
Kết nối phần cứng:
- Kết nối cáp chuyển đổi USB to RS485 vào cổng USB của máy tính.
- Kết nối đầu RS485 của cáp chuyển đổi vào cổng COM của biến tần (chân A+, B-). Lưu ý đấu đúng cực tính.
Cài đặt driver cho cáp chuyển đổi USB to RS485:
- Nếu máy tính không tự động nhận diện driver, bạn cần cài đặt thủ công.
- Truy cập trang web của nhà sản xuất cáp chuyển đổi để tải về driver phù hợp.
Cài đặt phần mềm INVT Workshop:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối phần mềm với biến tần:
- Mở phần mềm INVT Workshop.
- Chọn đúng cổng COM mà cáp chuyển đổi USB to RS485 đang kết nối (kiểm tra trong Device Manager).
- Chọn tốc độ baud (baud rate) phù hợp với cài đặt trên biến tần (mặc định thường là 9600 hoặc 19200).
- Chọn địa chỉ slave của biến tần (mặc định thường là 1).
- Nhấn nút “Connect” để kết nối.
Giao diện phần mềm:
Sau khi kết nối thành công, phần mềm sẽ hiển thị giao diện chính, cho phép bạn truy cập vào các chức năng sau:
- Giám sát thông số (Monitoring): Xem các thông số hoạt động của biến tần như tần số, dòng điện, điện áp, tốc độ động cơ,…
- Cài đặt thông số (Parameter Setting): Thay đổi các thông số cài đặt của biến tần như chế độ điều khiển, tần số tối đa, thời gian tăng/giảm tốc,…
- Chẩn đoán lỗi (Fault Diagnosis): Xem lịch sử lỗi và các thông tin liên quan để khắc phục sự cố.
- Điều khiển biến tần (Control): Khởi động, dừng, thay đổi chiều quay, điều chỉnh tốc độ động cơ.
- Sao lưu và phục hồi thông số (Backup and Restore): Lưu trữ các thông số cài đặt để phục hồi khi cần thiết.
- Nâng cấp firmware (Firmware Upgrade): Cập nhật phần mềm điều khiển của biến tần.
4. Cách Lập Trình GD27-1R5G-2-B Biến tần INVT 3AC 200-240V 1.5kW
Để lập trình biến tần INVT GD27-1R5G-2-B, bạn có thể sử dụng bàn phím trên biến tần hoặc phần mềm INVT Workshop.
Dưới đây là hướng dẫn cơ bản:
Sử dụng bàn phím:
Truy cập menu cài đặt:
- Nhấn nút “PRG” (Program) để vào chế độ cài đặt.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “DATA/ENTER” để chọn nhóm thông số.
Thay đổi thông số:
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
- Nhấn nút “DATA/ENTER” để chọn thông số.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “DATA/ENTER” để lưu thay đổi.
Thoát khỏi menu cài đặt:
Nhấn nút “PRG” để quay lại chế độ hoạt động.
Sử dụng phần mềm INVT Workshop:
- Kết nối phần mềm với biến tần (xem hướng dẫn ở phần trên).
- Truy cập vào mục “Parameter Setting”.
- Chọn nhóm thông số cần cài đặt.
- Thay đổi giá trị thông số bằng cách nhập trực tiếp hoặc sử dụng các nút điều khiển.
- Nhấn nút “Write” để ghi thông số vào biến tần.
Một số thông số quan trọng cần cài đặt:
- F0.01 (Control Mode): Chọn chế độ điều khiển (0: V/F, 1: SVC, 2: FVC).
- F0.03 (Maximum Frequency): Cài đặt tần số đầu ra tối đa.
- F0.04 (Rated Motor Frequency): Cài đặt tần số định mức của động cơ.
- F0.05 (Rated Motor Voltage): Cài đặt điện áp định mức của động cơ.
- F0.06 (Rated Motor Current): Cài đặt dòng điện định mức của động cơ.
- F0.08 (Acceleration Time): Cài đặt thời gian tăng tốc.
- F0.09 (Deceleration Time): Cài đặt thời gian giảm tốc.
- F1 (Motor Parameters): Cài đặt các thông số động cơ (nếu cần).
- F2 (Protection Parameters): Cài đặt các thông số bảo vệ.
- F6 (Communication Parameters): Cài đặt các thông số truyền thông.
Ví dụ: Cài đặt biến tần để điều khiển động cơ bơm nước:
- F0.01: 0 (V/F control)
- F0.03: 50Hz (tần số tối đa)
- F0.04: 50Hz (tần số định mức của động cơ)
- F0.05: 220V (điện áp định mức của động cơ)
- F0.06: (Dòng điện định mức của động cơ – xem trên nhãn động cơ)
- F0.08: 10s (thời gian tăng tốc)
- F0.09: 10s (thời gian giảm tốc)
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của biến tần để biết chi tiết về các thông số và cách cài đặt.
- Cài đặt thông số phù hợp với động cơ và ứng dụng của bạn.
- Kiểm tra kỹ các thông số sau khi cài đặt để đảm bảo biến tần hoạt động đúng.
5. Khắc Phục Một Số Lỗi Thường Gặp Với GD27-1R5G-2-B Biến tần INVT
Trong quá trình sử dụng biến tần INVT GD27-1R5G-2-B, có thể xảy ra một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
OC (Over Current – Quá dòng):
- Nguyên nhân: Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra.
- Khắc phục: Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ và dây dẫn, kiểm tra thông số bảo vệ quá dòng.
OV (Over Voltage – Quá áp):
- Nguyên nhân: Điện áp đầu vào quá cao, thời gian giảm tốc quá ngắn, tải phản hồi năng lượng về biến tần.
- Khắc phục: Kiểm tra điện áp đầu vào, tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần).
UV (Under Voltage – Thấp áp):
- Nguyên nhân: Điện áp đầu vào quá thấp, mất pha.
- Khắc phục: Kiểm tra điện áp đầu vào, kiểm tra cầu chì và các kết nối.
OH (Over Heat – Quá nhiệt):
- Nguyên nhân: Quạt làm mát không hoạt động, nhiệt độ môi trường quá cao, biến tần bị quá tải.
- Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải cho biến tần.
EF (External Fault – Lỗi bên ngoài):
- Nguyên nhân: Lỗi từ các thiết bị bên ngoài như cảm biến, công tắc hành trình,…
- Khắc phục: Kiểm tra các thiết bị bên ngoài và kết nối.
CE (Communication Error – Lỗi truyền thông):
- Nguyên nhân: Lỗi kết nối cáp, cài đặt thông số truyền thông sai, nhiễu tín hiệu.
- Khắc phục: Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông, sử dụng cáp chống nhiễu.
