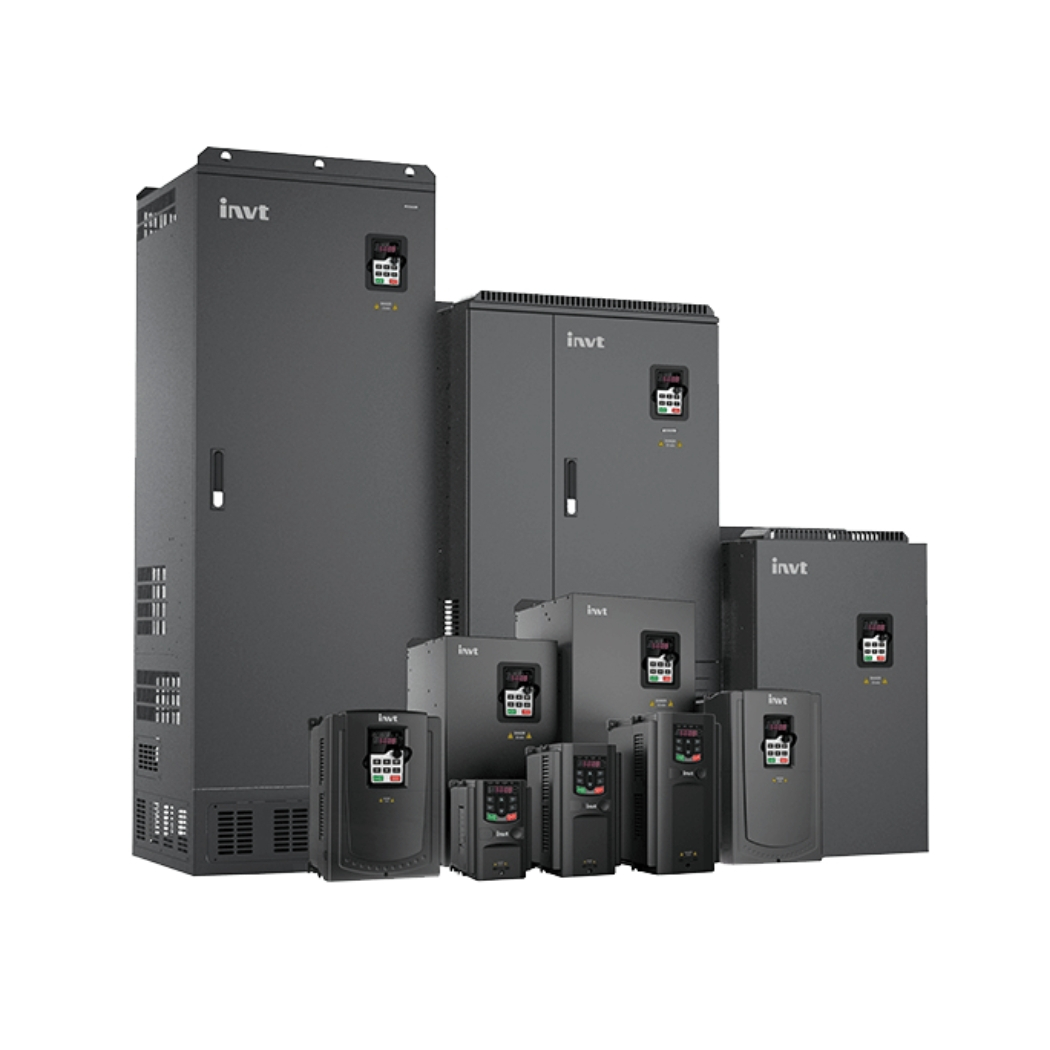

GD200A-500G-4 Biến tần INVT 3P 380VAC 500kW mở ra kỷ nguyên mới cho hiệu suất và kiểm soát năng lượng trong các hệ thống công nghiệp công suất lớn, mang đến giải pháp vận hành tối ưu và tiết kiệm chi phí đáng kể.
Tại thanhthienphu.vn, chúng tôi tự hào cung cấp bộ truyền động tốc độ thay đổi này, giúp các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp nâng tầm năng lực sản xuất.

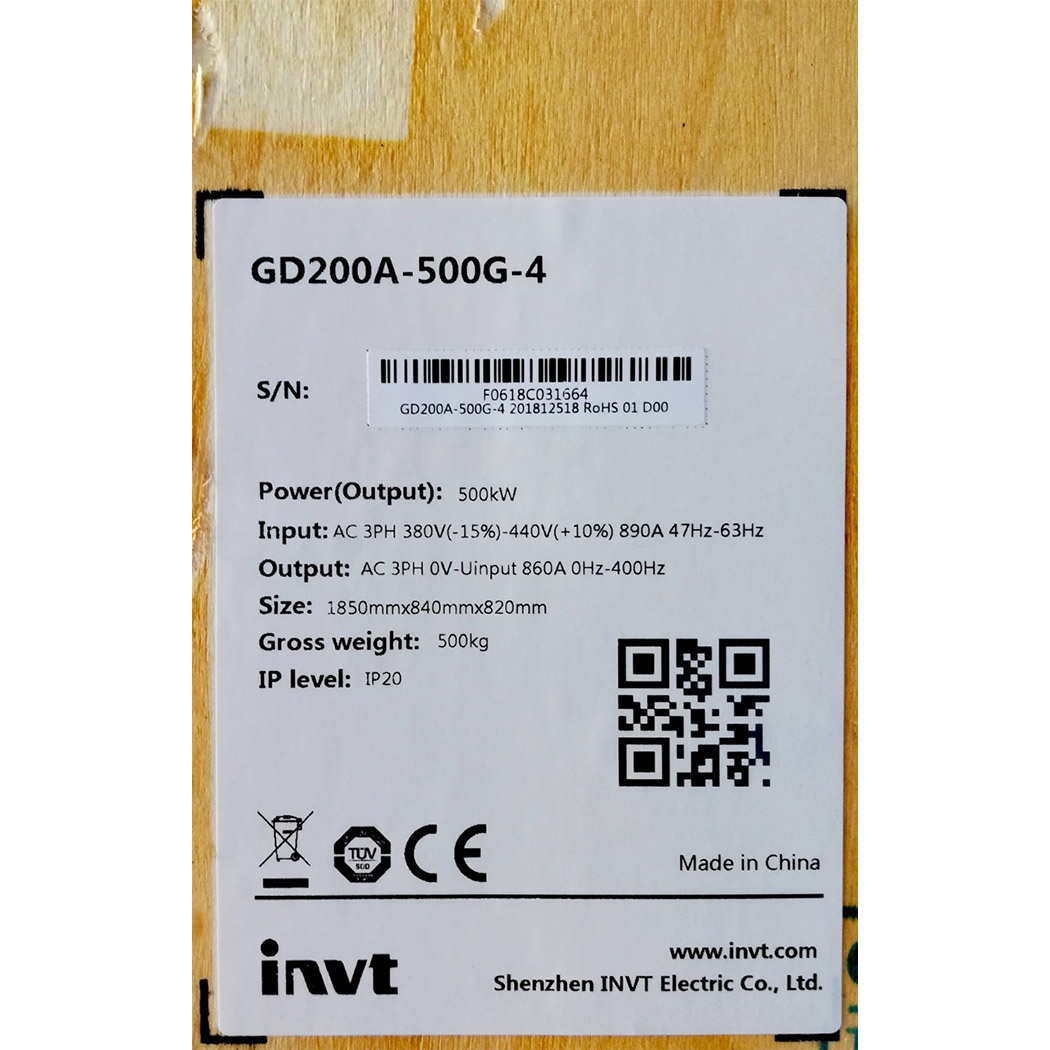

1. Thông Tin Chi Tiết Về Sản Phẩm Biến Tần GD200A-500G-4
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD200A-500G-4 |
| Hãng sản xuất | INVT |
| Loại biến tần | Biến tần đa năng, điều khiển vector vòng kín/vòng hở |
| Điện áp đầu vào | 3 pha 380VAC ± 15% |
| Tần số đầu vào | 50/60 Hz ± 5% |
| Điện áp đầu ra | 0 ~ điện áp đầu vào |
| Tần số đầu ra | 0 ~ 400 Hz |
| Công suất | 500kW (670HP) |
| Dòng điện định mức | 950A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Độ chính xác điều khiển tốc độ | ±0.5% (SVC), ±0.02% (FVC) |
| Mô-men khởi động | 180% mô-men định mức ở 0.25Hz (SVC), 200% ở 0Hz (FVC) |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C ~ 50°C |
| Độ ẩm hoạt động | <95% RH (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, RoHS |
2. Cấu Tạo Sản Phẩm Biến Tần GD200A-500G-4
Biến tần GD200A-500G-4 được thiết kế theo dạng mô-đun, bao gồm các thành phần chính sau:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC.
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC đầu ra với tần số và điện áp có thể điều chỉnh được.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, giám sát và bảo vệ.
- Khối công suất (Power Module): Bao gồm các IGBT (Insulated Gate Bipolar Transistor) công suất lớn, thực hiện đóng cắt dòng điện để tạo ra điện áp đầu ra.
- Hệ thống làm mát (Cooling System): Đảm bảo nhiệt độ hoạt động ổn định cho các linh kiện công suất.
- Bảng điều khiển và màn hình hiển thị (Control Panel & Display): Giao diện người dùng, cho phép cài đặt, giám sát và điều khiển biến tần.
- Các cổng kết nối (Communication Ports): Hỗ trợ giao tiếp với các thiết bị ngoại vi và hệ thống điều khiển trung tâm.
3. Các Tính Năng Chính Của Biến Tần GD200A-500G-4 INVT
- Điều khiển Vector vòng kín/vòng hở (FVC/SVC): Cho phép điều khiển chính xác tốc độ và mô-men động cơ, đáp ứng các yêu cầu khắt khe của các ứng dụng tải nặng.
- Dải tần số đầu ra rộng (0-400Hz): Phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
- Khả năng chịu quá tải cao: Đảm bảo hoạt động ổn định trong các điều kiện tải thay đổi đột ngột.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,…
- Hỗ trợ nhiều giao thức truyền thông: Modbus RTU (RS485), tùy chọn Profibus-DP, CANopen.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng PLC đơn giản: Cho phép thực hiện các tác vụ logic cơ bản mà không cần thêm bộ điều khiển PLC bên ngoài.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, phù hợp với các ứng dụng yêu cầu thay đổi tốc độ linh hoạt.
- Chế độ tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa mức tiêu thụ điện năng.
- Chức năng điều khiển PID: Kiểm soát tự động cho phép điều chỉnh và duy trì các thông số quan trọng như áp suất, lưu lượng, và nhiệt độ.
4. Hướng Dẫn Kết Nối Biến Tần GD200A-500G-4 INVT Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows.
- Phần mềm giám sát và điều khiển biến tần INVT (có thể tải về từ trang web thanhthienphu.vn hoặc liên hệ hotline 08.12.77.88.99 để được hỗ trợ).
- Cáp kết nối RS485 (nếu sử dụng giao tiếp Modbus RTU).
- Bộ chuyển đổi USB-RS485 (nếu máy tính không có cổng RS485).
Kết nối phần cứng:
- Kết nối cáp RS485 từ cổng COM của biến tần đến bộ chuyển đổi USB-RS485.
- Kết nối bộ chuyển đổi USB-RS485 vào cổng USB của máy tính.
Cài đặt phần mềm:
Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
Cấu hình kết nối:
- Mở phần mềm.
- Chọn loại biến tần (GD200A).
- Chọn cổng COM tương ứng với bộ chuyển đổi USB-RS485.
- Cài đặt các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần.
Kết nối và giám sát:
- Nhấn nút “Connect” để kết nối với biến tần.
- Sau khi kết nối thành công, bạn có thể giám sát các thông số hoạt động, cài đặt thông số, điều khiển biến tần và thực hiện các chức năng khác thông qua phần mềm.
5. Cách Lập Trình Biến Tần GD200A-500G-4 INVT
Truy cập vào chế độ lập trình:
Sử dụng bàn phím trên biến tần hoặc phần mềm kết nối để vào chế độ lập trình.
Cài đặt các thông số cơ bản:
- P0.00: Chọn chế độ điều khiển (V/F, SVC, FVC).
- P0.01: Cài đặt tần số đầu ra tối đa.
- P0.02: Cài đặt thời gian tăng tốc.
- P0.03: Cài đặt thời gian giảm tốc.
- P0.04 – P0.06: Cài đặt thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
Cài đặt các thông số nâng cao (tùy theo ứng dụng):
- P1: Cài đặt các thông số điều khiển vector.
- P2: Cài đặt các thông số bảo vệ.
- P3: Cài đặt các thông số truyền thông.
- P4: Cài đặt các thông số đầu vào/đầu ra số.
- P5: Cài đặt các thông số đầu vào/đầu ra tương tự.
- P6: Cài đặt các thông số chức năng đặc biệt.
Lưu cài đặt:
Sau khi cài đặt xong, nhấn nút “Enter” hoặc sử dụng chức năng lưu trên phần mềm để lưu các thay đổi.
Chạy thử và kiểm tra:
Sau khi cài đặt, chạy thử biến tần ở chế độ không tải và có tải để kiểm tra hoạt động.
Ví dụ: Để cài đặt biến tần chạy ở chế độ điều khiển V/F với tần số đầu ra tối đa là 50Hz, thời gian tăng tốc là 10 giây và thời gian giảm tốc là 15 giây, bạn thực hiện như sau:
- Vào chế độ lập trình.
- Đặt P0.00 = 0 (chế độ V/F).
- Đặt P0.01 = 50.00 (Hz).
- Đặt P0.02 = 10.0 (giây).
- Đặt P0.03 = 15.0 (giây).
- Lưu cài đặt và chạy thử.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần GD200A-500G-4
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Kiểm tra tải, tăng thời gian tăng tốc, giảm tần số khởi động, kiểm tra thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Kiểm tra tải, tăng thời gian giảm tốc, kiểm tra thông số động cơ. |
| OC3 | Quá dòng khi chạy ổn định | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra điện áp đầu vào. |
| OV1 | Quá áp khi tăng tốc | Kiểm tra điện áp đầu vào, giảm thời gian tăng tốc, kiểm tra cài đặt hãm. |
| OV2 | Quá áp khi giảm tốc | Kiểm tra điện áp đầu vào, tăng thời gian giảm tốc, kiểm tra cài đặt hãm. |
| OV3 | Quá áp khi chạy ổn định | Kiểm tra điện áp đầu vào, kiểm tra cài đặt hãm. |
| LU | Điện áp thấp (Under Voltage) | Kiểm tra điện áp đầu vào, kiểm tra kết nối nguồn. |
| OH | Quá nhiệt (Over Heat) | Kiểm tra hệ thống làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| OL1 | Quá tải động cơ (Motor Overload) | Giảm tải, kiểm tra thông số động cơ, kiểm tra cài đặt bảo vệ quá tải. |
| OL2 | Quá tải biến tần (Inverter Overload) | Giảm tải, kiểm tra thông số động cơ. |
| EF | Lỗi giao tiếp (Communication Error) | Kiểm tra kết nối cáp truyền thông, kiểm tra cài đặt thông số truyền thông. |
| CE | Lỗi bộ nhớ (Memory Error) | Liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật. |
