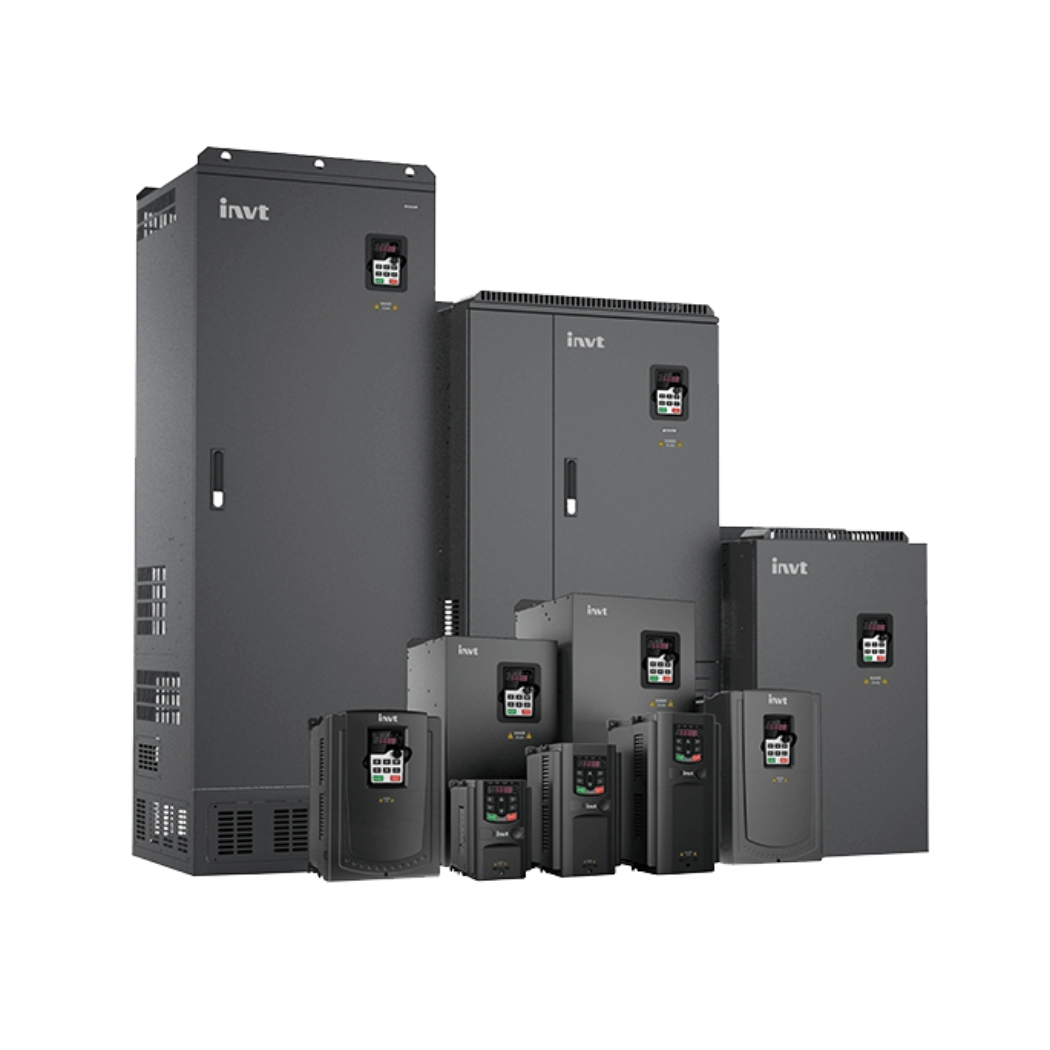

GD200A-185G/200P-4 – Biến tần INVT GD200A 3 pha 380V 185-200kW

Download tài liệu Biến tần INVT GD200A

➢ INVERTER GD200A Catalogue

GD200A-185G/200P-4 – Biến tần INVT GD200A 3 pha 380V 185-200kW, một giải pháp truyền động điện ưu việt, mang đến hiệu suất vượt trội và độ tin cậy tối đa cho các hệ thống động cơ công suất lớn, là lựa chọn hàng đầu cho các kỹ sư và doanh nghiệp tại Việt Nam.

thanhthienphu.vn tự hào đồng hành cùng quý vị, cung cấp thiết bị điều chỉnh tốc độ động cơ tiên tiến này, giúp tối ưu hóa vận hành, tiết kiệm năng lượng hiệu quả và nâng cao năng lực cạnh tranh bền vững cho doanh nghiệp của bạn, đảm bảo hoạt động ổn định, điều khiển chính xác, an toàn hệ thống.

1. Cấu tạo sản phẩm GD200A-185G/200P-4

• Bộ biến đổi tần số INVT GD200A công suất 185-200kW, mã sản phẩm GD200A-185G/200P-4, được kiến tạo từ những linh kiện chất lượng cao và công nghệ sản xuất tiên tiến, tạo nên một thiết bị truyền động điện mạnh mẽ, đáng tin cậy, sẵn sàng đáp ứng những yêu cầu vận hành khắc nghiệt nhất trong môi trường công nghiệp. Ngay từ vẻ ngoài, sản phẩm đã thể hiện sự chắc chắn với lớp vỏ bảo vệ được thiết kế tối ưu, không chỉ đảm bảo an toàn cho các cấu kiện bên trong mà còn góp phần nâng cao khả năng chống chịu bụi bẩn và các tác nhân môi trường thường gặp tại các nhà xưởng, khu công nghiệp. Thiết kế này đặc biệt quan trọng đối với các kỹ sư và chủ doanh nghiệp tại các khu vực tập trung công nghiệp như TP. Hồ Chí Minh, Bình Dương, Đồng Nai, nơi điều kiện vận hành có thể đa dạng và nhiều thách thức.
• Trái tim của biến tần INVT GD200A 185-200kW là các module công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, được cung cấp bởi các nhà sản xuất linh kiện bán dẫn hàng đầu thế giới. Việc lựa chọn IGBT chất lượng cao đảm bảo khả năng chuyển mạch nhanh, tổn hao công suất thấp và độ bền vượt trội, trực tiếp nâng cao hiệu suất tổng thể của biến tần và giảm thiểu nhiệt lượng phát sinh. Đi kèm với đó là bộ vi xử lý (CPU) hiệu suất cao, có khả năng xử lý thuật toán điều khiển vector phức tạp một cách nhanh chóng và chính xác, mang lại khả năng đáp ứng động học tuyệt vời cho động cơ. Các kỹ sư điện sẽ đánh giá cao khả năng điều khiển mô-men xoắn mạnh mẽ ở tốc độ thấp và sự ổn định tốc độ khi có sự thay đổi tải đột ngột, những yếu tố then chốt trong các ứng dụng như máy công cụ, máy ép, hoặc cẩu trục.
• Hệ thống tản nhiệt của biến tần INVT GD200A 3 pha 380V cũng được chú trọng đặc biệt. Với quạt làm mát công suất lớn, tuổi thọ cao và thiết kế kênh dẫn khí thông minh, sản phẩm có thể hoạt động ổn định trong dải nhiệt độ môi trường rộng, duy trì hiệu suất tối ưu ngay cả khi vận hành liên tục ở tải nặng. Điều này giúp giảm thiểu nguy cơ quá nhiệt, một trong những nguyên nhân phổ biến gây suy giảm tuổi thọ và hư hỏng thiết bị điện công nghiệp, từ đó giảm chi phí bảo trì và thay thế không đáng có cho doanh nghiệp.
• Một điểm cộng nữa trong cấu tạo của biến tần INVT GD200A là thiết kế module hóa. Nhiều thành phần chính như module công suất, bo mạch điều khiển, quạt làm mát được thiết kế để có thể tháo lắp và thay thế một cách tương đối dễ dàng. Điều này mang lại lợi ích lớn cho đội ngũ kỹ thuật viên bảo trì, giúp rút ngắn thời gian sửa chữa khi có sự cố, nhanh chóng đưa hệ thống trở lại hoạt động, đảm bảo tiến độ sản xuất không bị gián đoạn.
• Bảng điều khiển (keypad) của GD200A-185G/200P-4 được thiết kế trực quan, thân thiện với người dùng, màn hình hiển thị rõ ràng các thông số vận hành và mã lỗi. Các phím bấm chức năng được bố trí hợp lý, cho phép kỹ thuật viên dễ dàng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi cơ bản. Nhiều model còn hỗ trợ keypad rời, có thể kéo dài để lắp đặt trên mặt tủ điện, tăng tính tiện lợi trong vận hành và giám sát.

2. Các tính năng chính của sản phẩm GD200A-185G/200P-4

2.1. Điều khiển vector không gian (SVC) và V/F tiên tiến: Khai phá sức mạnh và độ chính xác Biến tần INVT GD200A 185-200kW được trang bị các thuật toán điều khiển hàng đầu, bao gồm điều khiển Vector không gian không cảm biến (Sensorless Vector Control – SVC) và điều khiển V/F tối ưu.

• Điều khiển SVC: Cho phép biến tần đạt được mô-men xoắn khởi động cao, lên đến 150% ở tần số 0.5Hz (đối với một số model và điều kiện cụ thể), đồng thời duy trì sự ổn định tốc độ vượt trội ngay cả khi tải thay đổi. Điều này cực kỳ hữu ích cho các ứng dụng yêu cầu đáp ứng nhanh và mô-men lớn như máy nghiền, máy trộn, hoặc các hệ thống nâng hạ. Các kỹ sư điện sẽ tìm thấy sự linh hoạt và hiệu quả khi không cần sử dụng encoder phản hồi tốc độ mà vẫn đảm bảo hiệu suất điều khiển cao.
• Điều khiển V/F (Voltage/Frequency): Cung cấp nhiều đường cong V/F khác nhau (đường thẳng, đường cong đa điểm, đường cong cho bơm/quạt) giúp tối ưu hóa hiệu suất cho từng loại tải cụ thể. Tính năng này đặc biệt phù hợp cho các ứng dụng tải moment biến đổi như bơm và quạt, giúp tiết kiệm năng lượng đáng kể.

2.2. Khả năng chịu tải linh hoạt với định mức kép G/P: Một biến tần, đa ứng dụng Mã sản phẩm GD200A-185G/200P-4 thể hiện rõ tính năng định mức kép:

• Chế độ G (Tải nặng – General purpose): Dành cho các ứng dụng yêu cầu khả năng chịu quá tải cao, ví dụ 150% trong 60 giây, 180% trong 3 giây. Ở chế độ này, biến tần hoạt động với công suất danh định 185kW. Đây là lựa chọn lý tưởng cho các máy móc công nghiệp nặng như máy ép, máy công cụ, băng tải nặng.
• Chế độ P (Tải bơm/quạt – Pump/Fan): Dành cho các ứng dụng tải có moment biến đổi như bơm ly tâm, quạt thông gió, nơi yêu cầu quá tải thấp hơn, ví dụ 120% trong 60 giây. Ở chế độ này, biến tần có thể hoạt động với công suất lên đến 200kW, giúp tối ưu chi phí đầu tư cho các ứng dụng này. Sự linh hoạt này giúp các chủ doanh nghiệp và kỹ sư dễ dàng lựa chọn và cấu hình biến tần cho nhiều loại máy móc khác nhau chỉ với một dòng sản phẩm, đơn giản hóa việc quản lý kho và bảo trì.

2.3. Chức năng bảo vệ toàn diện: Lá chắn an toàn cho động cơ và hệ thống An toàn là yếu tố then chốt trong vận hành công nghiệp. Biến tần INVT GD200A 185kW 3 pha 380V được tích hợp hơn 30 chức năng bảo vệ khác nhau, bao gồm:

• Bảo vệ quá dòng (OC), quá áp (OU), thấp áp (LU).
• Bảo vệ quá nhiệt biến tần (OH1), quá nhiệt động cơ (OH2 – qua PTC/KTY).
• Bảo vệ mất pha đầu vào (SPI), mất pha đầu ra (SPO).
• Bảo vệ chạm đất (GF).
• Bảo vệ quá tải (OL1, OL2).
• Bảo vệ lỗi giao tiếp, lỗi EEPROM, và nhiều lỗi khác. Hệ thống bảo vệ đa tầng này giúp giảm thiểu tối đa rủi ro hư hỏng cho cả biến tần và động cơ, tránh các sự cố gây dừng máy đột ngột, đảm bảo an toàn cho người vận hành và kéo dài tuổi thọ thiết bị. Điều này đặc biệt quan trọng với các kỹ sư quản lý kỹ thuật, giúp họ an tâm hơn về độ tin cậy của hệ thống.

2.4. Tiết kiệm năng lượng vượt trội: Giảm chi phí vận hành, tăng lợi thế cạnh tranh Một trong những lợi ích nổi bật nhất mà bộ điều khiển tốc độ động cơ INVT GD200A mang lại là khả năng tiết kiệm điện năng ấn tượng. Bằng cách điều chỉnh tốc độ động cơ phù hợp với yêu cầu tải thực tế, thay vì luôn chạy ở tốc độ định mức, biến tần giúp loại bỏ lãng phí năng lượng, đặc biệt trong các ứng dụng bơm, quạt, máy nén khí. Các nghiên cứu độc lập và thực tế triển khai cho thấy việc sử dụng biến tần INVT có thể giúp tiết kiệm từ 20% đến 50% lượng điện tiêu thụ cho động cơ, tùy thuộc vào ứng dụng và chế độ vận hành. Chức năng tự động tối ưu hóa năng lượng (Automatic Energy Saving) liên tục điều chỉnh điện áp đầu ra dựa trên tải, đảm bảo động cơ luôn hoạt động ở điểm hiệu suất cao nhất. Với mức thu nhập 15-30 triệu đồng/tháng, việc đầu tư vào một thiết bị giúp tiết kiệm chi phí vận hành đáng kể như GD200A-185G/200P-4 là một quyết định thông minh và mang lại lợi ích tài chính lâu dài cho doanh nghiệp.

2.5. Tích hợp bộ lọc EMC (tùy chọn) và khả năng giao tiếp truyền thông đa dạng: Hiện đại hóa và kết nối dễ dàng Biến tần INVT GD200A có tùy chọn tích hợp bộ lọc EMC C3 (theo tiêu chuẩn IEC/EN 61800-3), giúp giảm thiểu nhiễu điện từ phát ra môi trường và nâng cao khả năng chống nhiễu từ bên ngoài. Điều này rất quan trọng trong các nhà máy có nhiều thiết bị điện tử nhạy cảm hoặc yêu cầu tuân thủ các tiêu chuẩn nghiêm ngặt về tương thích điện từ. Về giao tiếp, sản phẩm được tích hợp sẵn cổng Modbus RTU (RS485), cho phép dễ dàng kết nối với PLC, HMI, SCADA và các hệ thống điều khiển giám sát khác. Ngoài ra, INVT GD200A còn hỗ trợ các card mở rộng giao tiếp Profibus-DP, CANopen, Ethernet/IP, đáp ứng nhu cầu tích hợp vào các mạng truyền thông công nghiệp phức tạp hơn, giúp các kỹ sư tự động hóa xây dựng hệ thống điều khiển thông minh và linh hoạt.

2.6. Các chức năng hỗ trợ thông minh và vận hành thân thiện: Tối ưu hóa trải nghiệm người dùng Thiết bị điều chỉnh tốc độ động cơ này còn sở hữu nhiều chức năng thông minh khác như:

• Điều khiển PID tích hợp: Cho phép điều khiển vòng kín các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài.
• Chạy đa cấp tốc độ: Lên đến 16 cấp tốc độ, dễ dàng cài đặt và lựa chọn thông qua các đầu vào số.
• Chức năng hãm DC và hãm từ thông: Giúp dừng động cơ nhanh và chính xác.
• Bù trượt và bù mô-men tự động: Duy trì tốc độ ổn định và mô-men mạnh mẽ.
• Chức năng dò tốc độ (Speed Search): Cho phép khởi động êm ái vào động cơ đang quay tự do.
• Chức năng AVR (Automatic Voltage Regulation): Giữ điện áp đầu ra ổn định khi điện áp lưới dao động trong giới hạn cho phép.
• Bàn phím LCD có thể tháo rời: Tiện lợi cho việc cài đặt, giám sát và sao chép thông số. Những tính năng này không chỉ nâng cao hiệu suất vận hành mà còn đơn giản hóa quá trình cài đặt và sử dụng, giúp các kỹ thuật viên điện tiết kiệm thời gian và công sức. Với thanhthienphu.vn, quý khách hàng sẽ được hỗ trợ tận tình để khai thác tối đa các tính năng ưu việt của ổ đĩa tần số INVT GD200A 185-200kW, biến nó thành một trợ thủ đắc lực trong mọi dây chuyền sản xuất.

3. Hướng dẫn kết nối sản phẩm GD200A-185G/200P-4

3.1. Chuẩn bị và các lưu ý an toàn tối quan trọng trước khi kết nối Trước khi tiến hành bất kỳ thao tác kết nối nào với biến tần GD200A-185G/200P-4, việc đảm bảo an toàn tuyệt đối là ưu tiên hàng đầu.

• Ngắt hoàn toàn nguồn điện: Luôn đảm bảo rằng nguồn cấp điện cho biến tần và các thiết bị liên quan đã được ngắt hoàn toàn và khóa lại (lock-out/tag-out) để tránh đóng điện bất ngờ.
• Chờ tụ xả hết điện: Sau khi ngắt nguồn, cần đợi ít nhất 10-15 phút (hoặc theo chỉ dẫn cụ thể trong tài liệu của nhà sản xuất) để các tụ điện bên trong biến tần xả hết điện áp dư. Điện áp tồn dư có thể gây nguy hiểm nghiêm trọng.
• Đọc kỹ tài liệu kỹ thuật: Luôn tham khảo tài liệu hướng dẫn sử dụng (manual) đi kèm sản phẩm GD200A-185G/200P-4 do INVT cung cấp. Đây là nguồn thông tin chính xác và chi tiết nhất về lắp đặt, kết nối và cài đặt.
• Sử dụng dụng cụ bảo hộ cá nhân (PPE): Mang găng tay cách điện, kính bảo hộ và các trang bị cần thiết khác.
• Kiểm tra môi trường lắp đặt: Đảm bảo biến tần được lắp đặt ở nơi khô ráo, thông thoáng, không có bụi kim loại dẫn điện, khí ăn mòn hoặc chất dễ cháy nổ. Tuân thủ khoảng cách lắp đặt khuyến nghị để tản nhiệt tốt. Thanhthienphu.vn luôn nhấn mạnh rằng, nếu quý vị không hoàn toàn tự tin hoặc không có đủ chuyên môn, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi qua hotline 08.12.77.88.99 để được hỗ trợ hoặc sử dụng dịch vụ lắp đặt chuyên nghiệp.

3.2. Kết nối mạch động lực: Nguồn cung cấp năng lượng cho hệ thống Mạch động lực là phần truyền tải công suất lớn, do đó cần được thực hiện cẩn thận và chính xác.

• Đầu vào nguồn (L1/R, L2/S, L3/T): Kết nối nguồn điện lưới 3 pha 380V (sai số cho phép thường là ±15%) vào các cọc L1, L2, L3 của biến tần.
• Đầu ra động cơ (U, V, W): Kết nối ba dây pha của động cơ điện 3 pha vào các cọc U, V, W của biến tần. Tuyệt đối không kết nối tụ điện hoặc bộ lọc LC ở phía đầu ra này nếu không có chỉ định đặc biệt từ nhà sản xuất.
• Tiếp địa (PE/GND): Cọc tiếp địa của biến tần phải được kết nối chắc chắn với hệ thống tiếp địa của nhà máy để đảm bảo an toàn và giảm nhiễu. Đây là yêu cầu bắt buộc.
• Lựa chọn dây dẫn và thiết bị bảo vệ: Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức của biến tần (tham khảo tài liệu kỹ thuật). Lắp đặt MCCB (Molded Case Circuit Breaker) hoặc cầu chì phù hợp ở phía đầu vào của biến tần để bảo vệ ngắn mạch và quá tải cho chính biến tần. Có thể cần lắp thêm contactor đầu vào nếu yêu cầu điều khiển đóng cắt nguồn thường xuyên hoặc cần cách ly an toàn.
• Siết chặt đầu cos: Tất cả các kết nối phải được siết chặt bằng lực siết phù hợp để tránh phát sinh hồ quang, tăng điện trở tiếp xúc gây nóng và sự cố.

3.3. Kết nối mạch điều khiển: Giao tiếp và ra lệnh cho biến tần Mạch điều khiển cho phép người dùng và các thiết bị bên ngoài tương tác với biến tần INVT GD200A 185kW.

• Các đầu vào số (Digital Inputs – DI): Sử dụng để nhận tín hiệu điều khiển như Chạy/Dừng (Run/Stop), Chạy thuận/nghịch (Forward/Reverse), Reset lỗi, chọn cấp tốc độ, v.v. Các DI thường có thể được lập trình chức năng linh hoạt. Ví dụ, kết nối một công tắc thường mở giữa chân COM (chung) và một chân DI (ví dụ DI1) để thực hiện lệnh chạy.
• Các đầu ra số (Digital Outputs – DO): Thường là các tiếp điểm relay hoặc transistor (open collector) để báo trạng thái của biến tần như Đang chạy, Báo lỗi, Đạt tốc độ, v.v. Có thể dùng để điều khiển đèn báo, cuộn hút relay trung gian.
• Các đầu vào tương tự (Analog Inputs – AI): Dùng để nhận tín hiệu điều khiển tốc độ hoặc tín hiệu phản hồi từ cảm biến. Phổ biến là tín hiệu 0-10VDC từ biến trở hoặc 4-20mA từ PLC/cảm biến áp suất. Ví dụ, kết nối một biến trở 10kΩ (hai đầu vào +10V và GND của biến tần, chân giữa vào AI1) để điều chỉnh tốc độ.
• Các đầu ra tương tự (Analog Outputs – AO): Dùng để xuất tín hiệu tỉ lệ với tần số, dòng điện, điện áp đầu ra, v.v., phục vụ cho việc giám sát hoặc điều khiển các thiết bị khác. Lưu ý tách biệt dây dẫn mạch động lực và mạch điều khiển, sử dụng cáp điều khiển có chống nhiễu nếu cần thiết, đặc biệt trong môi trường công nghiệp nhiều nhiễu.

3.4. Kết nối các phụ kiện tùy chọn (nếu có)

• Điện trở hãm (Braking Resistor): Kết nối vào cọc P+ và PB của biến tần. Điện trở hãm cần thiết cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, giúp tiêu tán năng lượng tái sinh từ động cơ trong quá trình giảm tốc. Lựa chọn giá trị điện trở và công suất phù hợp theo khuyến cáo của INVT.
• Cuộn kháng AC đầu vào (AC Input Reactor): Lắp đặt giữa nguồn và biến tần để cải thiện hệ số công suất, giảm sóng hài dòng điện đầu vào và bảo vệ biến tần khỏi các xung áp từ lưới.
• Cuộn kháng DC (DC Reactor): Một số model GD200A có thể tích hợp sẵn hoặc cho phép kết nối cuộn kháng DC giữa P+ và P1 (hoặc theo sơ đồ cụ thể) để cải thiện thêm hệ số công suất và giảm sóng hài.
• Bộ lọc EMC/RFI: Lắp ở đầu vào hoặc đầu ra (theo khuyến cáo) để giảm nhiễu điện từ.
• Module truyền thông: Kết nối card Profibus, CANopen, Ethernet vào khe cắm mở rộng theo hướng dẫn.

4. Ứng dụng của GD200A-185G/200P-4

4.1. Ngành sản xuất công nghiệp: Tối ưu hóa quy trình, nâng cao chất lượng sản phẩm Đây là lĩnh vực mà biến tần INVT GD200A 185-200kW phát huy tối đa thế mạnh của mình, đặc biệt là các nhà máy cơ khí, chế tạo máy, thực phẩm, dệt may, nhựa, giấy, và bao bì.

• Máy công cụ (máy tiện, phay, bào, mài, khoan): Điều khiển chính xác tốc độ trục chính và bàn máy, giúp cải thiện độ chính xác gia công, chất lượng bề mặt sản phẩm và kéo dài tuổi thọ dao cụ. Khả năng hãm nhanh và chính xác cũng tăng năng suất.
• Máy ép nhựa, máy đùn nhựa: Điều khiển tốc độ trục vít, bơm dầu thủy lực một cách linh hoạt, tối ưu hóa chu trình sản xuất, tiết kiệm năng lượng đáng kể trong các giai đoạn không tải hoặc tải nhẹ.
• Máy dệt, máy nhuộm, máy hoàn tất vải: Đồng bộ tốc độ giữa các trục lô, kiểm soát lực căng chính xác, đảm bảo chất lượng vải đồng đều, giảm thiểu đứt sợi và phế phẩm. Nhiều nhà máy dệt tại các khu công nghiệp ở Bình Dương và Đồng Nai đã ghi nhận hiệu quả rõ rệt.
• Hệ thống băng tải, vít tải: Khởi động và dừng êm, điều chỉnh tốc độ vận chuyển vật liệu phù hợp với yêu cầu sản xuất, giảm hao mòn cơ khí và tiết kiệm điện.
• Máy trộn, máy khuấy, máy nghiền: Cung cấp mô-men khởi động lớn, điều chỉnh tốc độ trộn/nghiền tối ưu cho từng loại nguyên liệu, đảm bảo chất lượng hỗn hợp và hiệu quả năng lượng. Ví dụ, một nhà máy sản xuất thức ăn chăn nuôi có thể điều chỉnh tốc độ máy nghiền phù hợp với độ cứng của nguyên liệu, giúp tiết kiệm đến 25% điện năng so với chạy trực tiếp.
• Máy bơm công nghiệp và quạt công suất lớn: Điều khiển lưu lượng, áp suất một cách chính xác mà không cần dùng van tiết lưu, giúp tiết kiệm năng lượng vượt trội, giảm tiếng ồn và tăng tuổi thọ hệ thống đường ống.

4.2. Ngành xây dựng và khai khoáng: Đảm bảo an toàn, tăng cường hiệu quả thi công Trong các công trình xây dựng nhà máy, khu công nghiệp, công trình dân dụng quy mô lớn, hay các hoạt động khai khoáng, thiết bị điều chỉnh tốc độ động cơ INVT GD200A mang lại nhiều lợi ích.

• Cẩu trục, cổng trục, vận thăng: Khởi động và dừng êm, điều khiển tốc độ nâng hạ và di chuyển chính xác, tăng cường an toàn cho người và thiết bị, giảm thiểu dao động tải. Chức năng hãm mạnh mẽ đảm bảo giữ tải an toàn.
• Máy bơm bê tông, máy trộn vữa: Điều chỉnh lưu lượng và áp suất bơm bê tông, tốc độ trộn vữa phù hợp, nâng cao chất lượng công trình và hiệu quả sử dụng vật liệu.
• Hệ thống thông gió hầm lò, băng tải mỏ: Đảm bảo cung cấp không khí sạch, vận chuyển khoáng sản hiệu quả và an toàn trong môi trường khắc nghiệt.

4.3. Ngành năng lượng: Tối ưu hóa vận hành, tiết kiệm chi phí Các nhà máy điện, trạm biến áp, và các cơ sở trong ngành dầu khí, năng lượng tái tạo cũng có thể hưởng lợi từ việc sử dụng biến tần INVT GD200A 185kW 3 pha 380V.

• Bơm cấp nước cho lò hơi, bơm tuần hoàn, bơm nước làm mát: Điều khiển chính xác lưu lượng và áp suất, đáp ứng nhu cầu thay đổi của hệ thống, giúp tiết kiệm năng lượng đáng kể và giảm chi phí vận hành.
• Quạt gió cấp một, quạt gió cấp hai, quạt khói trong nhà máy nhiệt điện: Tối ưu hóa quá trình đốt cháy và xử lý khí thải, nâng cao hiệu suất nhà máy.
• Các ứng dụng trong hệ thống điện mặt trời, điện gió (cho các bơm, quạt phụ trợ): Tăng cường hiệu quả sử dụng năng lượng tái tạo.

4.4. Ngành tự động hóa: Nâng cao tính linh hoạt và độ chính xác Trong các dây chuyền sản xuất tự động, lắp ráp robot, biến tần INVT GD200A đóng vai trò quan trọng trong việc điều khiển các động cơ phụ trợ, đồng bộ hóa tốc độ và đảm bảo hoạt động nhịp nhàng của toàn hệ thống.

• Điều khiển các trục phụ của robot công nghiệp.
• Đồng bộ tốc độ các công đoạn trong dây chuyền sản xuất tự động.
• Hệ thống kho thông minh, xe tự hành AGV (cho các cơ cấu nâng hạ, di chuyển công suất lớn).

4.5. Các ngành nghề khác: Giải pháp đa năng cho mọi nhu cầu Ngoài ra, Inverter INVT GD200A 185-200kW còn được ứng dụng rộng rãi trong:

• Máy nén khí trục vít, máy nén khí ly tâm: Điều chỉnh tốc độ động cơ máy nén theo nhu cầu khí thực tế, giúp tiết kiệm năng lượng lên đến 30-40% so với máy nén chạy sao-tam giác hoặc chạy trực tiếp.
• Hệ thống điều hòa không khí trung tâm (HVAC): Điều khiển bơm nước lạnh, bơm giải nhiệt, quạt AHU, FCU, giúp tối ưu hóa tiện nghi và tiết kiệm năng lượng.
• Hệ thống xử lý nước thải, cấp nước sạch: Điều khiển bơm nước thô, bơm định lượng hóa chất, máy thổi khí.
• Nông nghiệp công nghệ cao: Điều khiển bơm tưới, quạt thông gió trong trang trại.

5. Khắc phục một số lỗi thường gặp trên GD200A-185G/200P-4

5.1. Lỗi quá áp (Overvoltage – Thường hiển thị mã OU1, OU2, OU3) Đây là một trong những lỗi phổ biến, xảy ra khi điện áp trên thanh DC bus của biến tần vượt quá ngưỡng cho phép.

Nguyên nhân tiềm ẩn:

• Điện áp nguồn đầu vào quá cao so với dải hoạt động của biến tần (ví dụ, lưới điện không ổn định, tăng áp đột ngột).
• Thời gian giảm tốc (Deceleration time) cài đặt quá ngắn, khiến động cơ hoạt động như một máy phát điện, trả năng lượng ngược về biến tần với tốc độ quá nhanh, gây tăng áp DC bus. Điều này thường xảy ra với các tải có quán tính lớn (ví dụ: quạt lớn, máy ly tâm, bánh đà).
• Không có điện trở hãm (braking resistor) hoặc điện trở hãm bị hỏng, không đủ công suất đối với các ứng dụng yêu cầu hãm tái sinh năng lượng.

Hướng kiểm tra và xử lý cơ bản:

• Kiểm tra điện áp nguồn: Sử dụng đồng hồ vạn năng đo điện áp đầu vào L1-L2, L2-L3, L1-L3. Nếu điện áp thực tế cao hơn đáng kể so với 380V (ví dụ, vượt quá 440V-460V tùy model), cần kiểm tra lại nguồn cấp hoặc lắp đặt bộ ổn áp.
• Tăng thời gian giảm tốc: Vào nhóm thông số cài đặt thời gian giảm tốc (thường là P00.12 hoặc tương tự, tham khảo manual) và tăng giá trị này lên.
• Kiểm tra/Lắp đặt điện trở hãm: Nếu ứng dụng có quán tính lớn, cần đảm bảo điện trở hãm được kết nối đúng (vào cọc P+ và PB) và có giá trị điện trở (Ohm), công suất (Watt) phù hợp theo khuyến cáo của INVT. Kiểm tra xem điện trở có bị đứt hoặc hư hỏng không.
• Kích hoạt chức năng chống quá áp: Một số biến tần có chức năng tự động điều chỉnh tần số hoặc kéo dài thời gian giảm tốc để tránh lỗi quá áp. Kiểm tra và kích hoạt chức năng này nếu có.

5.2. Lỗi quá dòng (Overcurrent – Thường hiển thị mã OC1, OC2, OC3) Lỗi này xảy ra khi dòng điện đầu ra của biến tần vượt quá giới hạn cho phép, có thể xảy ra trong quá trình tăng tốc, chạy ổn định hoặc giảm tốc.

Nguyên nhân tiềm ẩn:

• Thời gian tăng tốc (Acceleration time) cài đặt quá ngắn, đặc biệt với tải nặng hoặc quán tính lớn.
• Tải cơ khí quá nặng, kẹt trục động cơ hoặc máy móc.
• Ngắn mạch ở đầu ra biến tần (giữa các pha U, V, W) hoặc chạm đất ở dây dẫn ra động cơ hoặc bên trong động cơ.
• Công suất biến tần không đủ so với công suất động cơ hoặc yêu cầu tải.
• Thông số động cơ cài đặt trong biến tần không chính xác.
• Module IGBT bị lỗi.

Hướng kiểm tra và xử lý cơ bản:

• Tăng thời gian tăng tốc: Vào nhóm thông số cài đặt thời gian tăng tốc (thường là P00.11 hoặc tương tự) và tăng giá trị này.
• Kiểm tra tải cơ khí: Ngắt kết nối cơ khí giữa động cơ và tải, cho động cơ chạy không tải xem có còn lỗi không. Kiểm tra xem máy móc có bị kẹt, quá tải không.
• Kiểm tra cách điện động cơ và dây dẫn: Sử dụng megohmmeter (đồng hồ đo cách điện) để kiểm tra cách điện giữa các cuộn dây động cơ với nhau và với vỏ động cơ. Kiểm tra dây dẫn từ biến tần ra động cơ có bị chập, tróc vỏ không.
• Kiểm tra thông số động cơ: Đảm bảo các thông số như công suất, điện áp, dòng điện định mức, tần số, số cực của động cơ đã được cài đặt chính xác trong biến tần (thường ở nhóm P02.xx). Thực hiện lại chức năng Auto-tuning (dò thông số động cơ tự động) nếu cần.
• Kiểm tra công suất biến tần: So sánh công suất biến tần (185G/200P-4) với yêu cầu thực tế của tải.

5.3. Lỗi quá nhiệt biến tần (Overheat – Thường hiển thị mã OH1) Xảy ra khi nhiệt độ bên trong biến tần, thường là nhiệt độ của khối tản nhiệt IGBT, vượt quá ngưỡng an toàn.

Nguyên nhân tiềm ẩn:

• Nhiệt độ môi trường xung quanh biến tần quá cao (vượt quá 40-50°C tùy theo khuyến cáo).
• Quạt làm mát của biến tần bị hỏng, kẹt hoặc chạy yếu.
• Kênh thông gió của biến tần hoặc tủ điện bị tắc nghẽn do bụi bẩn.
• Biến tần lắp đặt quá gần các nguồn nhiệt khác hoặc không đủ không gian thông thoáng xung quanh (vi phạm khoảng cách lắp đặt tối thiểu).
• Biến tần hoạt động ở chế độ quá tải liên tục trong thời gian dài.

Hướng kiểm tra và xử lý cơ bản:

• Cải thiện thông gió: Đảm bảo không gian lắp đặt thông thoáng, nếu lắp trong tủ điện cần có quạt hút và lỗ thông gió đủ lớn. Vệ sinh bụi bẩn trên biến tần và lưới lọc bụi của tủ điện.
• Kiểm tra quạt làm mát: Quan sát xem quạt có quay không khi biến tần hoạt động. Nếu quạt không quay hoặc quay yếu, cần kiểm tra nguồn cấp cho quạt hoặc thay thế quạt mới.
• Giảm nhiệt độ môi trường: Nếu có thể, lắp đặt biến tần ở nơi mát hơn hoặc sử dụng hệ thống làm mát cho tủ điện.
• Kiểm tra tải: Đảm bảo biến tần không bị vận hành quá tải kéo dài. Trong mọi trường hợp, sau khi thực hiện các bước kiểm tra và khắc phục, nếu lỗi vẫn tiếp diễn hoặc quý vị gặp các mã lỗi phức tạp khác như lỗi EEPROM (ERR06), lỗi CPU (ERR07), hoặc các lỗi liên quan đến phần cứng (ví dụ: SPI, SPO khi không có vấn đề về dây dẫn), việc tốt nhất là ngưng sử dụng biến tần và liên hệ ngay với đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99. Chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo chuyên sâu về sản phẩm INVT, sẵn sàng hỗ trợ chẩn đoán từ xa hoặc cử kỹ thuật viên đến tận nơi để kiểm tra và sửa chữa. Việc tự ý can thiệp sâu vào phần cứng khi không có đủ chuyên môn có thể làm tình trạng hư hỏng trở nên nghiêm trọng hơn và mất quyền lợi bảo hành. Hãy để chúng tôi đồng hành cùng bạn, đảm bảo hệ thống truyền động của bạn luôn hoạt động với hiệu suất và độ tin cậy cao nhất.

6. Liên hệ thanhthienphu.vn để được tư vấn

Khi lựa chọn thanhthienphu.vn, quý vị, những kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật hay chủ doanh nghiệp đang tìm kiếm sự ưu việt, sẽ nhận được những lợi ích vượt trội:

• Sản phẩm chính hãng, chất lượng đỉnh cao: Chúng tôi cam kết 100% sản phẩm biến tần INVT GD200A 3 pha 380V 185-200kW và các thiết bị điện tự động khác đều là hàng chính hãng, có đầy đủ chứng từ CO (Certificate of Origin), CQ (Certificate of Quality), đảm bảo nguồn gốc xuất xứ rõ ràng và chất lượng theo tiêu chuẩn quốc tế. Điều này mang lại sự an tâm tuyệt đối về độ bền và hiệu suất hoạt động của thiết bị.
• Đội ngũ tư vấn kỹ thuật chuyên sâu, giàu kinh nghiệm: Với đội ngũ kỹ sư được đào tạo bài bản, am hiểu sâu sắc về sản phẩm INVT và các ứng dụng công nghiệp, thanhthienphu.vn sẵn sàng lắng nghe, phân tích nhu cầu cụ thể của từng khách hàng. Chúng tôi không chỉ bán sản phẩm mà còn tư vấn giải pháp tối ưu nhất, phù hợp với đặc thù ngành nghề, quy mô sản xuất và ngân sách đầu tư của quý vị, từ đó giúp khai thác tối đa tiềm năng của bộ điều khiển động cơ INVT GD200A.
• Giá cả cạnh tranh và chính sách bán hàng linh hoạt: Thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất cho sản phẩm biến tần INVT GD200A-185G/200P-4, cùng với các chính sách chiết khấu hấp dẫn cho đơn hàng lớn và khách hàng thân thiết. Chúng tôi hiểu rằng chi phí là một yếu tố quan trọng, đặc biệt đối với các doanh nghiệp vừa và nhỏ, và luôn cố gắng cân bằng giữa chất lượng và giá thành.
• Dịch vụ hỗ trợ kỹ thuật nhanh chóng, tận tâm 24/7: Khó khăn của khách hàng cũng chính là trăn trở của chúng tôi. Đội ngũ hỗ trợ kỹ thuật của thanhthienphu.vn luôn sẵn sàng giải đáp mọi thắc mắc, hỗ trợ cài đặt, xử lý sự cố một cách nhanh chóng và hiệu quả qua hotline 08.12.77.88.99. Dù bạn ở Hà Nội, TP. Hồ Chí Minh, Đà Nẵng, Hải Phòng, Bình Dương, Đồng Nai hay bất kỳ khu công nghiệp nào khác, chúng tôi đều có thể hỗ trợ từ xa hoặc cử kỹ thuật viên đến tận nơi khi cần thiết.
• Chính sách bảo hành, bảo trì chu đáo, uy tín: Sản phẩm Inverter INVT GD200A được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất. Thanhthienphu.vn cam kết thực hiện quy trình bảo hành nhanh chóng, minh bạch, đảm bảo quyền lợi tối đa cho khách hàng. Ngoài ra, chúng tôi còn cung cấp các gói dịch vụ bảo trì định kỳ, giúp hệ thống của bạn luôn vận hành ổn định và kéo dài tuổi thọ.
• Cung cấp giải pháp tự động hóa toàn diện: Bên cạnh biến tần, thanhthienphu.vn còn cung cấp đa dạng các thiết bị tự động hóa khác của INVT như PLC, HMI, Servo Drive & Motor, bộ nguồn, đáp ứng mọi nhu cầu nâng cấp và xây dựng hệ thống tự động hóa thông minh cho nhà máy của bạn. Chúng tôi có khả năng tư vấn, thiết kế, thi công và chuyển giao công nghệ trọn gói.

Đã đến lúc quý vị nói lời tạm biệt với những thiết bị cũ kỹ, lạc hậu, thường xuyên hỏng hóc gây ảnh hưởng đến tiến độ công việc và tiêu tốn chi phí vận hành. Đừng để nỗi lo về an toàn lao động hay sự khó khăn trong việc cập nhật công nghệ cản trở bước tiến của doanh nghiệp. Biến tần INVT GD200A-185G/200P-4 chính là mảnh ghép hoàn hảo, là động lực mạnh mẽ giúp quý vị bứt phá hiệu suất, tối ưu hóa quy trình và nâng cao năng lực cạnh tranh trên thị trường.

Hãy hành động ngay hôm nay để kiến tạo một tương lai sản xuất hiệu quả và bền vững hơn!

• Gọi ngay Hotline 08.12.77.88.99: Để được các chuyên gia của thanhthienphu.vn tư vấn trực tiếp, giải đáp mọi thắc mắc về sản phẩm GD200A-185G/200P-4 – Biến tần INVT GD200A 3 pha 380V 185-200kW và nhận báo giá ưu đãi nhất.
• Truy cập Website thanhthienphu.vn: Để khám phá thêm thông tin chi tiết về sản phẩm, các giải pháp tự động hóa khác, cũng như các bài viết chia sẻ kiến thức chuyên ngành hữu ích.
• Đến trực tiếp văn phòng của chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi và trải nghiệm dịch vụ.

Sở hữu biến tần INVT GD200A-185G/200P-4 thông qua thanhthienphu.vn không chỉ là mua một thiết bị, mà là đầu tư vào một giải pháp công nghệ tiên tiến, một đối tác đồng hành tin cậy và một tương lai phát triển vững mạnh cho doanh nghiệp của bạn. Hãy để chúng tôi giúp bạn biến những thách thức thành cơ hội, nâng tầm hiệu quả sản xuất và cùng bạn chinh phục những đỉnh cao mới.
