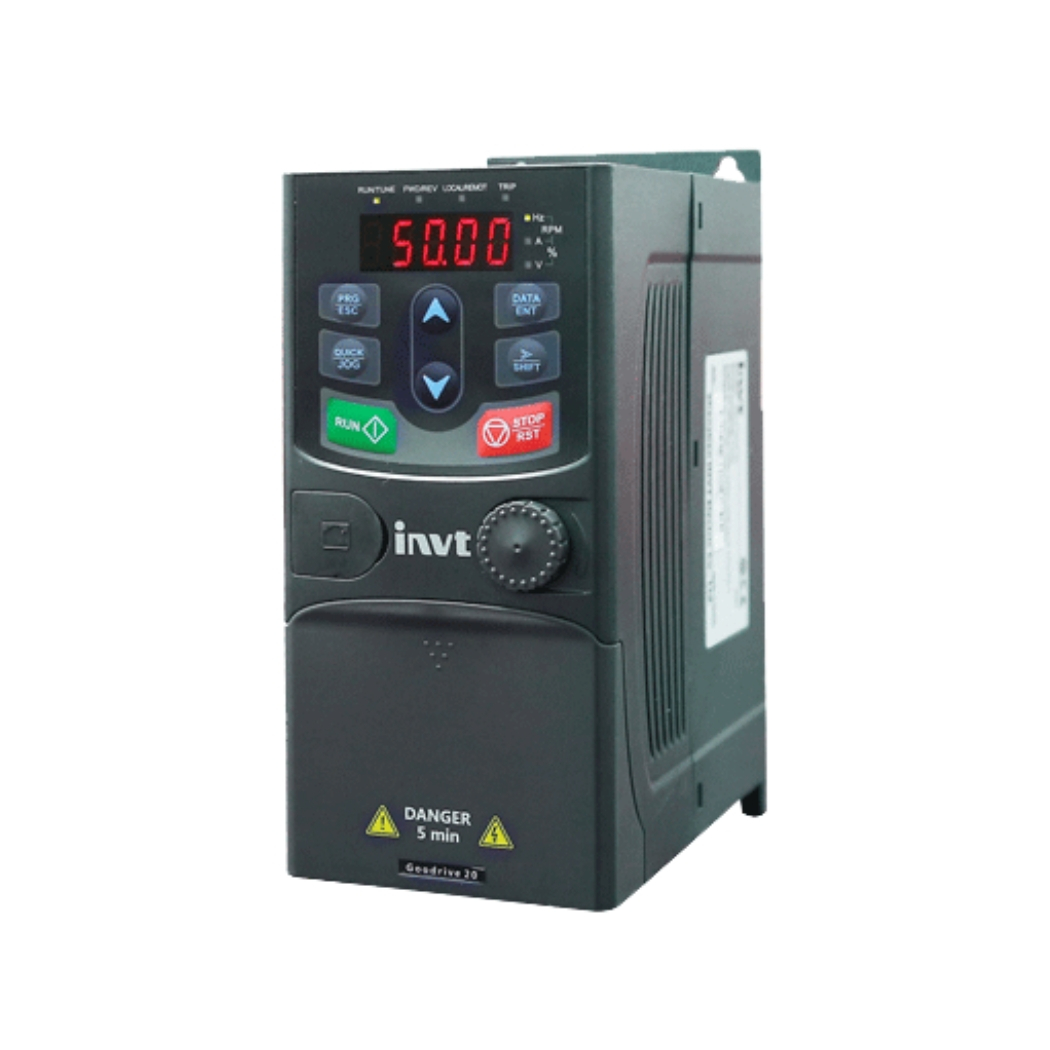

GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW, giải pháp hoàn hảo cho hệ thống điều khiển động cơ, mang đến hiệu suất vượt trội và tiết kiệm năng lượng tối ưu.
thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín, đồng hành cùng các kỹ sư, doanh nghiệp nâng tầm sản xuất.
1. Thông Tin Chi Tiết Về GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | GD20-7R5G-2 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha 220V ± 15% |
| Tần số đầu vào | 50/60 Hz ± 5% |
| Điện áp đầu ra | 0 ~ điện áp đầu vào |
| Tần số đầu ra | 0 ~ 400 Hz |
| Công suất | 7.5 kW (10 HP) |
| Dòng điện định mức | 32 A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 1 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Độ chính xác điều khiển tốc độ | ±0.5% tốc độ định mức (SVC), ±0.02% tốc độ định mức (VC) |
| Mô-men khởi động | 150% mô-men định mức ở 0.5 Hz (SVC), 180% mô-men định mức ở 0 Hz (VC) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, lỗi truyền thông,… |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C ~ 50°C |
| Độ ẩm môi trường hoạt động | 5% ~ 95% RH (không ngưng tụ) |
| Kích thước (RxCxS) | 180 x 285 x 165 mm |
| Trọng lượng | 4.5 kg |
| Tiêu chuẩn | CE, RoHS |
2. Cấu Tạo GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
Đi sâu vào chi tiết cấu tạo của GD20-7R5G-2, ta sẽ thấy được sự kết hợp hoàn hảo giữa thiết kế tinh tế và công nghệ tiên tiến. Mỗi bộ phận, linh kiện đều được lựa chọn và bố trí một cách khoa học, nhằm tối ưu hóa hiệu suất và độ bền của sản phẩm.
Hãy cùng thanhthienphu.vn khám phá cấu tạo sản phẩm để hiểu rõ hơn về sự vượt trội của GD20-7R5G-2, từ đó đưa ra quyết định đầu tư thông minh và hiệu quả. Với kinh nghiệm và chuyên môn của mình, chúng tôi cam kết mang đến cho bạn những sản phẩm chất lượng cao, đáp ứng mọi yêu cầu khắt khe nhất của bạn.
- Khối công suất (Power Module): Trái tim của biến tần, bao gồm các IGBT (Insulated Gate Bipolar Transistor) công suất cao, chịu trách nhiệm chuyển đổi điện năng từ AC sang DC và ngược lại, cung cấp năng lượng cho động cơ.
- Khối điều khiển (Control Module): Bộ não của biến tần, sử dụng bộ vi xử lý (DSP – Digital Signal Processor) mạnh mẽ để xử lý tín hiệu, thực hiện các thuật toán điều khiển và giao tiếp với người dùng.
- Khối nguồn (Power Supply): Cung cấp điện áp ổn định cho các mạch điều khiển và quạt làm mát.
- Màn hình hiển thị và bàn phím (HMI – Human Machine Interface): Giao diện trực quan, cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và khắc phục sự cố.
- Quạt làm mát (Cooling Fan): Đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của các linh kiện.
- Cổng kết nối (Terminals): Kết nối nguồn điện đầu vào, đầu ra, động cơ, cảm biến và các thiết bị ngoại vi khác.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
3. Các Tính Năng Chính Của GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
GD20-7R5G-2 Biến tần INVT không chỉ là một thiết bị điều khiển động cơ thông thường, mà còn là một giải pháp toàn diện, mang đến những tính năng vượt trội, đáp ứng mọi nhu cầu của bạn.
Hãy cùng thanhthienphu.vn điểm qua những điểm nhấn tạo nên sự khác biệt của sản phẩm này, từ đó thấy được giá trị vượt trội mà nó mang lại cho doanh nghiệp của bạn. Từ khả năng điều khiển chính xác đến tính năng bảo vệ toàn diện, GD20-7R5G-2 sẽ là trợ thủ đắc lực, giúp bạn nâng cao hiệu suất, tiết kiệm chi phí và an tâm vận hành.
- Điều khiển V/F, SVC và VC: Ba chế độ điều khiển linh hoạt, phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
- Điều khiển vòng kín (Closed-loop Control): Sử dụng tín hiệu phản hồi từ encoder để điều khiển tốc độ và vị trí động cơ chính xác.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp cài đặt nhanh chóng và dễ dàng.
- Chức năng PID: Điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Chức năng PLC đơn giản: Thực hiện các tác vụ logic đơn giản, giảm thiểu nhu cầu sử dụng PLC ngoài.
- Chức năng bảo vệ đa dạng: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, mất pha,…
- Truyền thông Modbus RTU: Dễ dàng tích hợp vào hệ thống điều khiển và giám sát trung tâm.
- Chức năng tiết kiệm năng lượng: Giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở tải nhẹ.
- Chức năng điều khiển đa cấp tốc độ: Cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành khác nhau.
- Chức năng điều khiển thắng DC: Hãm động cơ nhanh chóng và an toàn.
4. Hướng Dẫn Kết Nối Sản Phẩm Với GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
Để khai thác tối đa tiềm năng của GD20-7R5G-2, việc kết nối với phần mềm là bước quan trọng. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, giúp bạn dễ dàng kết nối biến tần với máy tính và sử dụng phần mềm để giám sát, điều khiển và cài đặt thông số một cách hiệu quả.
Đừng lo lắng nếu bạn không phải là chuyên gia, chúng tôi sẽ đồng hành cùng bạn trên hành trình làm chủ công nghệ, biến những điều phức tạp trở nên đơn giản và thú vị.
Bước 1: Chuẩn bị
- Biến tần GD20-7R5G-2
- Máy tính cài đặt hệ điều hành Windows
- Cáp USB-RS485
- Phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn)
Bước 2: Kết nối phần cứng
- Kết nối cáp USB-RS485 với cổng USB của máy tính.
- Kết nối đầu còn lại của cáp với cổng RS485 trên biến tần (thường được đánh dấu là A, B).
Bước 3: Cài đặt phần mềm
- Chạy file cài đặt INVT Workshop.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Bước 4: Kết nối với biến tần
- Mở phần mềm INVT Workshop.
- Chọn “Serial Port” và chọn cổng COM tương ứng với cáp USB-RS485.
- Chọn “Baud Rate” phù hợp với cài đặt trên biến tần (mặc định là 9600).
- Chọn “Device Address” của biến tần (mặc định là 1).
- Nhấp vào nút “Connect”.
Nếu kết nối thành công, bạn sẽ thấy thông tin của biến tần hiển thị trên màn hình.
5. Cách Lập Trình GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
Lập trình biến tần GD20-7R5G-2 không còn là thử thách khi có sự hỗ trợ của thanhthienphu.vn. Chúng tôi sẽ cung cấp cho bạn những hướng dẫn chi tiết, dễ hiểu, giúp bạn tự tin tùy biến các thông số, tối ưu hóa hiệu suất hoạt động của động cơ theo nhu cầu cụ thể của bạn.
Hãy cùng khám phá cách lập trình sản phẩm, biến những ý tưởng sáng tạo của bạn thành hiện thực, mang lại hiệu quả vượt trội cho doanh nghiệp.
Cách 1: Lập trình trực tiếp trên bàn phím
- Sử dụng các phím mũi tên để di chuyển đến các nhóm thông số (P00, P01,…).
- Nhấn phím “PRG/ESC” để vào chế độ cài đặt.
- Sử dụng các phím mũi tên để chọn thông số cần thay đổi.
- Nhấn phím “DATA/ENT” để vào chế độ chỉnh sửa.
- Sử dụng các phím mũi tên để thay đổi giá trị thông số.
- Nhấn phím “DATA/ENT” để lưu thay đổi.
- Nhấn phím “PRG/ESC” để thoát khỏi chế độ cài đặt.
Cách 2: Lập trình bằng phần mềm INVT Workshop
- Kết nối biến tần với máy tính như hướng dẫn ở trên.
- Mở phần mềm INVT Workshop.
- Chọn thông số cần thay đổi.
- Nhập giá trị mới.
- Nhấp vào nút “Write” để ghi thông số xuống biến tần.
Ví dụ:
Để thay đổi tần số đầu ra tối đa (P00.03) thành 60 Hz, bạn có thể thực hiện như sau:
Cách 1:
- Nhấn phím “PRG/ESC” cho đến khi màn hình hiển thị “P00”.
- Sử dụng phím mũi tên xuống để chọn “P00.03”.
- Nhấn phím “DATA/ENT”.
- Sử dụng phím mũi tên để thay đổi giá trị thành “60.00”.
- Nhấn phím “DATA/ENT” để lưu.
- Nhấn phím “PRG/ESC” để thoát.
Cách 2:
- Mở phần mềm INVT Workshop.
- Tìm đến thông số “P00.03” (Maximum Output Frequency).
- Nhập giá trị “60.00”.
- Nhấp vào nút “Write”.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD20-7R5G-2 Biến tần INVT 3AC 220V 7.5kW
Trong quá trình sử dụng, đôi khi bạn có thể gặp phải một số lỗi nhỏ. Đừng lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn những giải pháp nhanh chóng và hiệu quả để khắc phục các lỗi thường gặp, giúp bạn an tâm vận hành hệ thống.
Hãy cùng tìm hiểu những nguyên nhân và cách xử lý, để bạn luôn sẵn sàng đối phó với mọi tình huống, đảm bảo hoạt động liên tục và ổn định của thiết bị.
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Giải pháp |
|---|---|---|---|
| OC | Quá dòng | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng/giảm tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra dây dẫn, tăng thời gian tăng/giảm tốc, kiểm tra và cài đặt lại thông số động cơ. |
| OV | Quá áp | Điện áp lưới quá cao, điện áp DC bus quá cao do năng lượng phản hồi từ động cơ. | Kiểm tra điện áp lưới, sử dụng điện trở xả (nếu cần). |
| LU | Thấp áp | Điện áp lưới quá thấp. | Kiểm tra điện áp lưới. |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt, vệ sinh tản nhiệt. |
| EF | Lỗi bên ngoài | Tín hiệu lỗi từ thiết bị bên ngoài. | Kiểm tra tín hiệu lỗi từ thiết bị bên ngoài. |
| CE | Lỗi truyền thông | Lỗi kết nối cáp, cài đặt thông số truyền thông không chính xác. | Kiểm tra cáp, kiểm tra cài đặt thông số truyền thông. |
| OL | Quá tải động cơ | Động cơ hoạt động quá tải trong 1 thời gian | Kiểm tra lại tải trên động cơ, giảm tải nếu cần thiết. |
