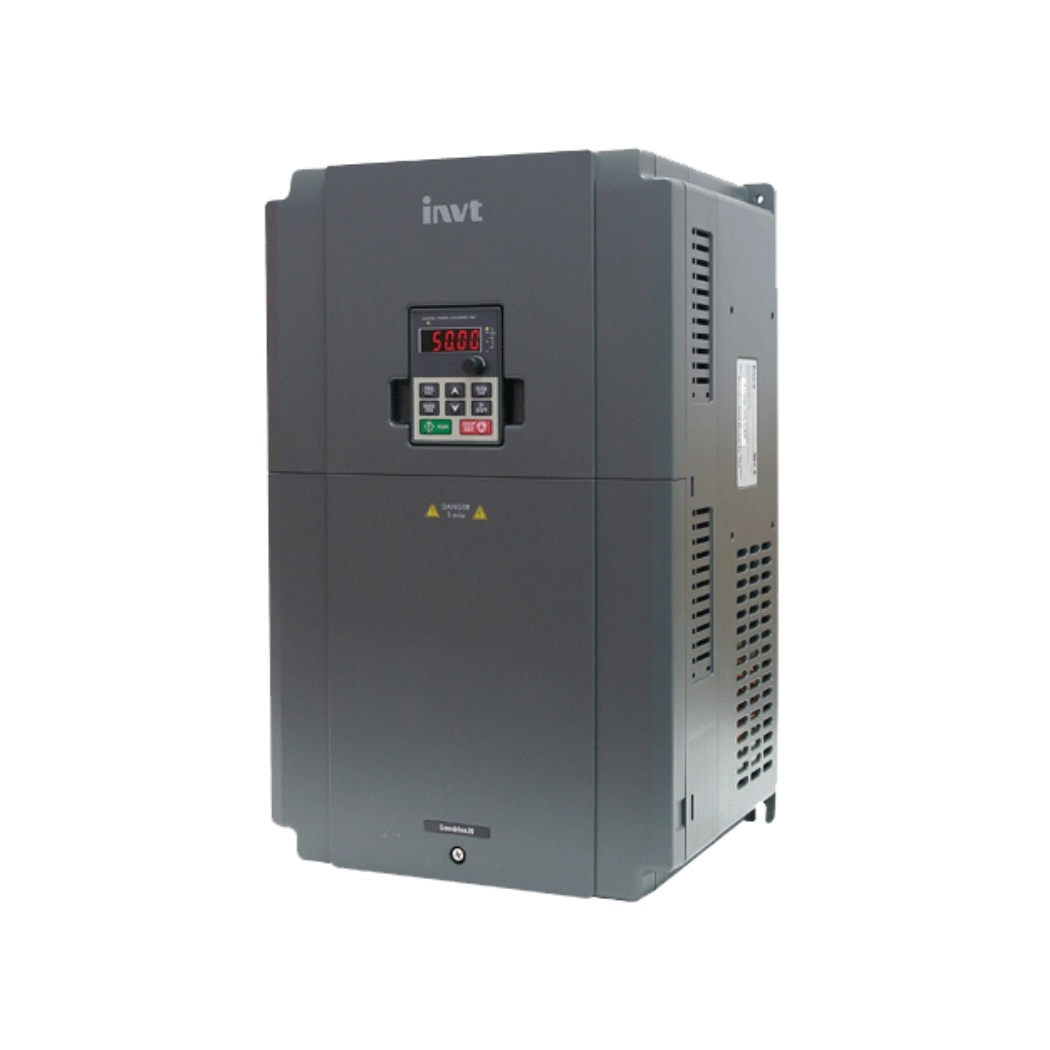

GD20-075G-4 Biến tần INVT 3AC 380V 75kW, giải pháp đột phá cho hệ thống truyền động của bạn, mang lại hiệu suất vượt trội và khả năng kiểm soát tối ưu.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, mà còn trao cho bạn chìa khóa để nâng tầm hiệu quả hoạt động và giảm thiểu chi phí cho doanh nghiệp của bạn bằng bộ điều khiển tốc độ động cơ, bộ biến đổi tần số tân tiến này.
1. Thông Tin Chi Tiết Về GD20-075G-4 Biến tần INVT 3AC 380V 75kW
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | GD20-075G-4 Biến tần INVT 3AC 380V 75kW |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha, 380V (-15%) đến 440V (+10%) |
| Tần số đầu vào | 50/60 Hz (±5%) |
| Điện áp đầu ra | 0 – Điện áp đầu vào |
| Tần số đầu ra | 0 – 400 Hz |
| Công suất | 75 kW (100 HP) |
| Dòng điện định mức đầu ra | 150 A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 2 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Độ chính xác điều khiển tốc độ | ±0.5% (SVC), ±0.02% (VC) |
| Mô-men khởi động | 150% ở 0.5 Hz (SVC), 180% ở 0.25 Hz (VC) |
| Truyền thông | Modbus RTU, CANopen (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến 40°C (không ngưng tụ) |
| Độ ẩm môi trường hoạt động | Dưới 95% RH (không ngưng tụ) |

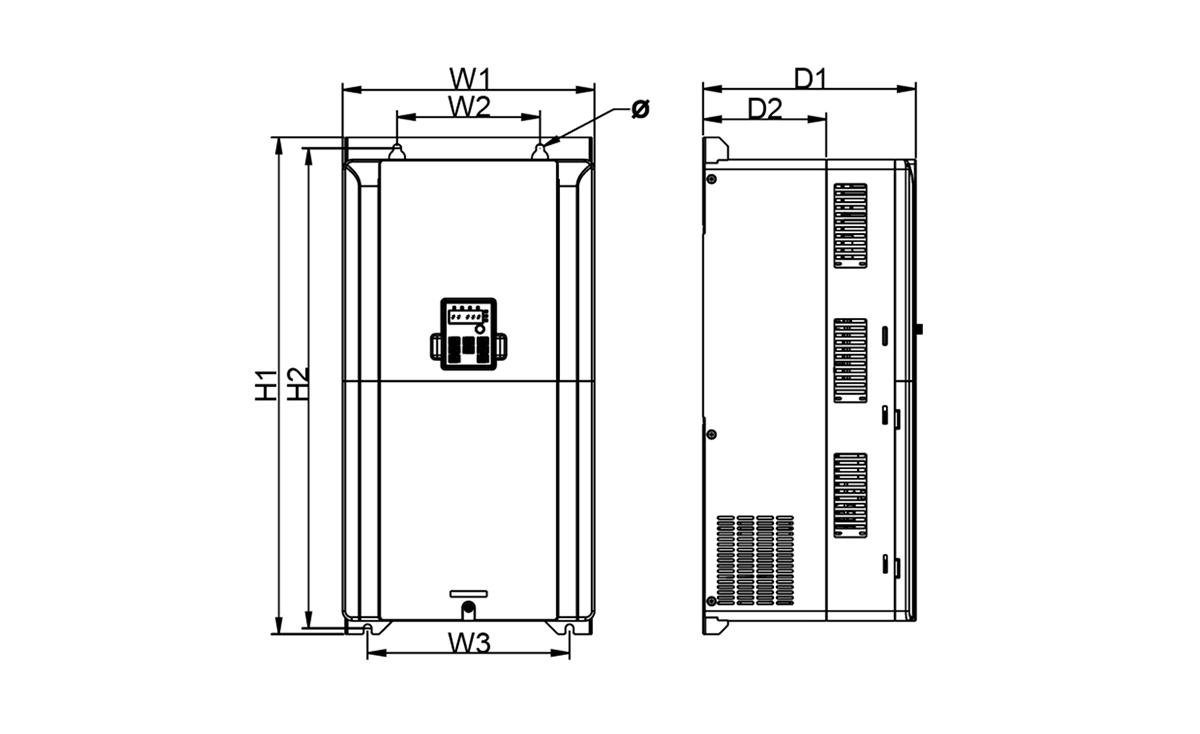

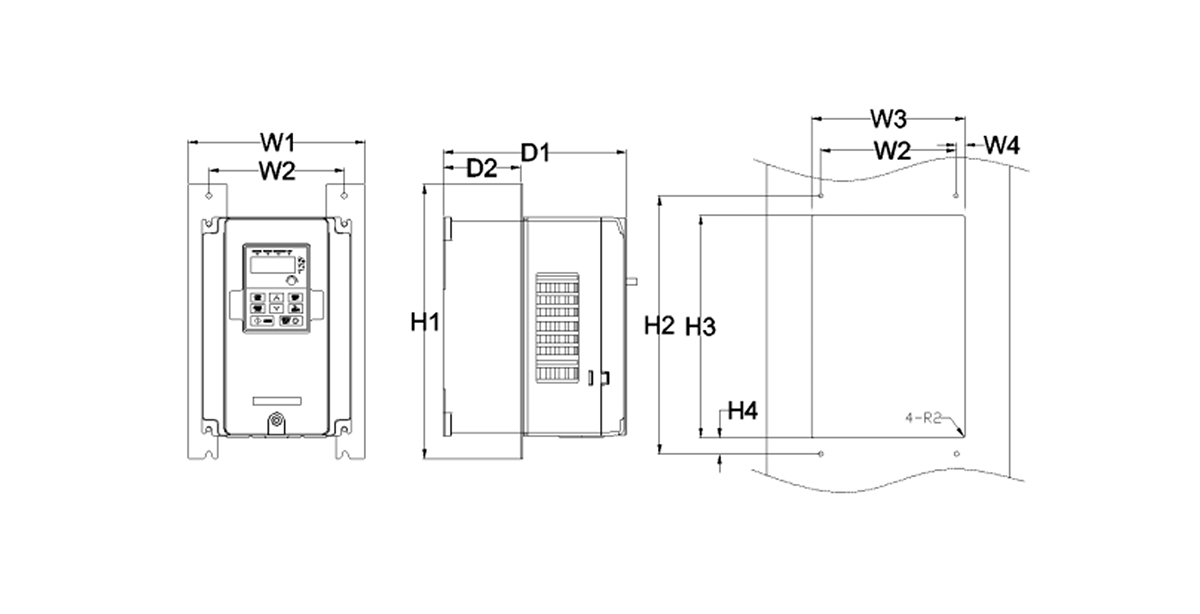

| Kích thước (RxCxS) | 350 x 650 x 380 mm |
| Trọng lượng | Khoảng 70 kg |
| Tiêu chuẩn | CE, UL, TÜV, RoHS |
| Bảo hành | 24 tháng |
| Giá bán dự kiến | Liên hệ |
2. Cấu Tạo GD20-075G-4 Biến tần INVT 3AC 380V 75kW
Biến tần INVT GD20-075G-4 được thiết kế với cấu trúc chắc chắn, khoa học và tối ưu, đảm bảo độ bền và hiệu suất hoạt động cao. Các thành phần chính bao gồm:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được, cung cấp cho động cơ.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, giám sát và bảo vệ hệ thống.
- Bộ lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng.
- Màn hình hiển thị và bàn phím (HMI): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động ổn định của các linh kiện bên trong biến tần.
- Các cổng kết nối: Cho phép kết nối với các thiết bị ngoại vi như cảm biến, PLC, máy tính…
3. Các Tính Năng Chính Của GD20-075G-4 Biến tần INVT 3AC 380V 75kW
Biến tần INVT GD20-075G-4 sở hữu nhiều tính năng ưu việt, đáp ứng mọi nhu cầu điều khiển và bảo vệ động cơ của bạn:
Điều khiển V/F, SVC và VC: Cung cấp các chế độ điều khiển linh hoạt, phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
- V/F (Voltage/Frequency): Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.
- SVC (Sensorless Vector Control): Điều khiển vector không cảm biến, cung cấp khả năng điều khiển chính xác hơn V/F, phù hợp với các ứng dụng yêu cầu mô-men khởi động cao và đáp ứng nhanh như băng tải, máy nén khí.
- VC (Vector Control): Điều khiển vector vòng kín, sử dụng phản hồi từ encoder để đạt được độ chính xác cao nhất, phù hợp với các ứng dụng đòi hỏi độ chính xác và ổn định cao như máy công cụ, cẩu trục.
Tự động dò thông số động cơ (Auto-tuning):
Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
Bù mô-men:
Tăng cường mô-men xoắn ở tốc độ thấp, cải thiện khả năng khởi động và vận hành của động cơ.
Chức năng bảo vệ toàn diện:
Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… đảm bảo an toàn cho động cơ và hệ thống.
Tích hợp bộ hãm động năng (Braking Unit):
Giúp dừng động cơ nhanh chóng và an toàn trong các ứng dụng yêu cầu dừng khẩn cấp.
Hỗ trợ nhiều chế độ dừng:
Dừng theo dốc, dừng tự do, dừng bằng bộ hãm…
Điều khiển PID:
Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ…
Truyền thông Modbus RTU:
Hỗ trợ giao thức truyền thông Modbus RTU, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
Chức năng PLC đơn giản:
Cho phép lập trình các logic đơn giản để thực hiện các tác vụ tự động hóa.
4. Hướng Dẫn Kết Nối GD20-075G-4 Biến tần INVT 3AC 380V 75kW Với Phần Mềm
Để kết nối biến tần INVT GD20-075G-4 với phần mềm, bạn cần chuẩn bị:
- Máy tính có cài đặt phần mềm giám sát và điều khiển của INVT (ví dụ: INVT Studio).
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng kết nối trên biến tần và máy tính).
- Biến tần INVT GD20-075G-4
Các bước thực hiện:
Kết nối phần cứng:
- Kết nối cáp từ cổng COM trên biến tần (thường là cổng RS485) đến cổng COM trên máy tính (hoặc cổng USB thông qua bộ chuyển đổi USB-to-RS485).
- Đảm bảo rằng các kết nối được chắc chắn và đúng chuẩn.
Cài đặt phần mềm:
- Tải phần mềm INVT Studio từ trang web chính thức của INVT hoặc từ đĩa CD đi kèm sản phẩm (nếu có).
- Tiến hành cài đặt phần mềm theo hướng dẫn.
Thiết lập kết nối:
- Mở phần mềm INVT Studio.
- Chọn loại biến tần là Goodrive20.
- Chọn cổng COM tương ứng với cổng mà bạn đã kết nối.
- Thiết lập tốc độ baud (baud rate), thường là 9600 bps hoặc 19200 bps.
- Thiết lập địa chỉ của biến tần (địa chỉ Modbus). Địa chỉ này phải trùng với địa chỉ đã cài đặt trên biến tần.
- Nhấn nút “Connect” để thiết lập kết nối.
Kiểm tra kết nối:
- Sau khi kết nối thành công, phần mềm sẽ hiển thị trạng thái của biến tần.
- Bạn có thể đọc và ghi các thông số của biến tần, theo dõi trạng thái hoạt động và điều khiển biến tần từ phần mềm.
5. Cách Lập Trình GD20-075G-4 Biến tần INVT 3AC 380V 75kW
Biến tần INVT GD20-075G-4 có thể được lập trình thông qua bàn phím và màn hình tích hợp (HMI) hoặc thông qua phần mềm trên máy tính.
Lập trình qua HMI:
- Truy cập menu: Nhấn nút “PRG” (Program) để vào menu lập trình.
- Chọn nhóm thông số: Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Chọn thông số: Sử dụng các nút mũi tên trái/phải để chọn thông số cụ thể trong nhóm.
- Thay đổi giá trị: Nhấn nút “SET” để vào chế độ chỉnh sửa. Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị.
- Lưu thay đổi: Nhấn nút “SET” để lưu giá trị. Nhấn nút “PRG” để quay lại menu trước đó.
Ví dụ: Để thay đổi tần số đầu ra tối đa (P0.03), bạn thực hiện các bước sau:
- Nhấn nút “PRG”.
- Sử dụng nút mũi tên xuống để đến nhóm “P0”.
- Sử dụng nút mũi tên phải để đến thông số “P0.03”.
- Nhấn nút “SET”.
- Sử dụng nút mũi tên lên/xuống để thay đổi giá trị tần số (ví dụ: 50.00 Hz).
- Nhấn nút “SET” để lưu.
- Nhấn nút “PRG” để thoát.
Lập trình qua phần mềm:
- Kết nối biến tần với máy tính như hướng dẫn ở phần trên.
- Mở phần mềm INVT Studio.
- Thiết lập kết nối với biến tần.
- Trên giao diện phần mềm, bạn có thể đọc, ghi và thay đổi các thông số của biến tần một cách trực quan.
- Phần mềm cũng cung cấp các công cụ hỗ trợ lập trình nâng cao như tạo đồ thị, theo dõi thời gian thực, và tạo các chương trình điều khiển phức tạp.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD20-075G-4 Biến tần INVT 3AC 380V 75kW
Trong quá trình sử dụng, biến tần có thể hiển thị các mã lỗi để thông báo về các sự cố. Dưới đây là một số mã lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng (Overcurrent) | Kiểm tra tải động cơ, kiểm tra dây dẫn, giảm tải, tăng thời gian tăng/giảm tốc, kiểm tra thông số bảo vệ quá dòng. |
| OV | Quá áp (Overvoltage) | Kiểm tra điện áp lưới, kiểm tra cài đặt phanh, kiểm tra điện trở xả (nếu có). |
| LU | Thấp áp (Undervoltage) | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| OL | Quá tải (Overload) | Giảm tải, kiểm tra thông số bảo vệ quá tải, kiểm tra động cơ. |
| OH | Quá nhiệt (Overheat) | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra các kết nối bên ngoài, kiểm tra các thiết bị ngoại vi. |
| CE | Lỗi giao tiếp (Communication Error) | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông, kiểm tra địa chỉ Modbus. |
| PHF/PHL | Lỗi mất pha đầu vào/đầu ra (Input/Output Phase Loss) | Kiểm tra kết nối dây dẫn, kiểm tra nguồn cấp, kiểm tra động cơ. |
| GFF | Lỗi chạm đất | Kiểm tra hệ thống dây điện của động cơ xem có bị chạm đất hay không. Sửa chữa hoặc thay thế nếu cần. |
