GD20-045G-4 Biến tần INVT 3AC 380V 45kW, giải pháp truyền động vượt trội, mang đến sự vận hành êm ái và hiệu quả cho hệ thống máy móc của bạn.
thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT uy tín, đồng hành cùng các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hiệu suất sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm GD20-045G-4 Biến Tần INVT 3AC 380V 45kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD20-045G-4 |
| Hãng sản xuất | INVT |
| Công suất | 45kW (60HP) |
| Điện áp đầu vào | 3 pha 380V ± 15% |
| Tần số đầu vào | 50/60Hz ± 5% |
| Điện áp đầu ra | 3 pha 0-380V |
| Tần số đầu ra | 0-400Hz |
| Dòng điện định mức | 90A |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Mô-men khởi động | 180% ở 0.25Hz (SVC), 200% ở 0Hz (VC) |
| Độ chính xác tốc độ | ±0.5% (SVC), ±0.02% (VC) |
| Chế độ bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 0-95% RH (không ngưng tụ) |

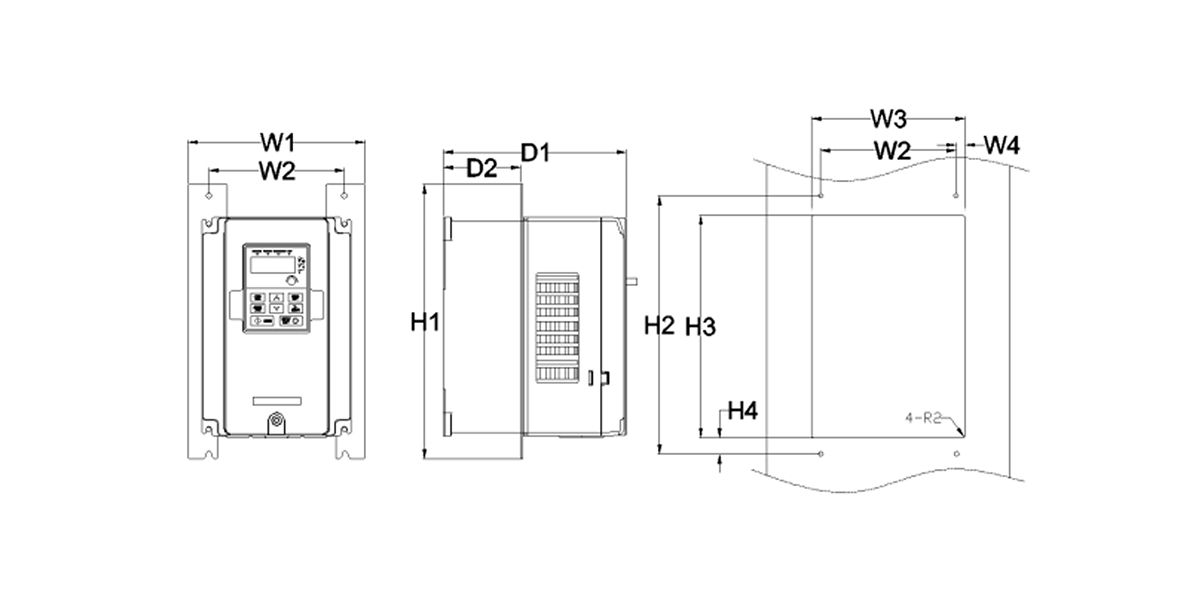

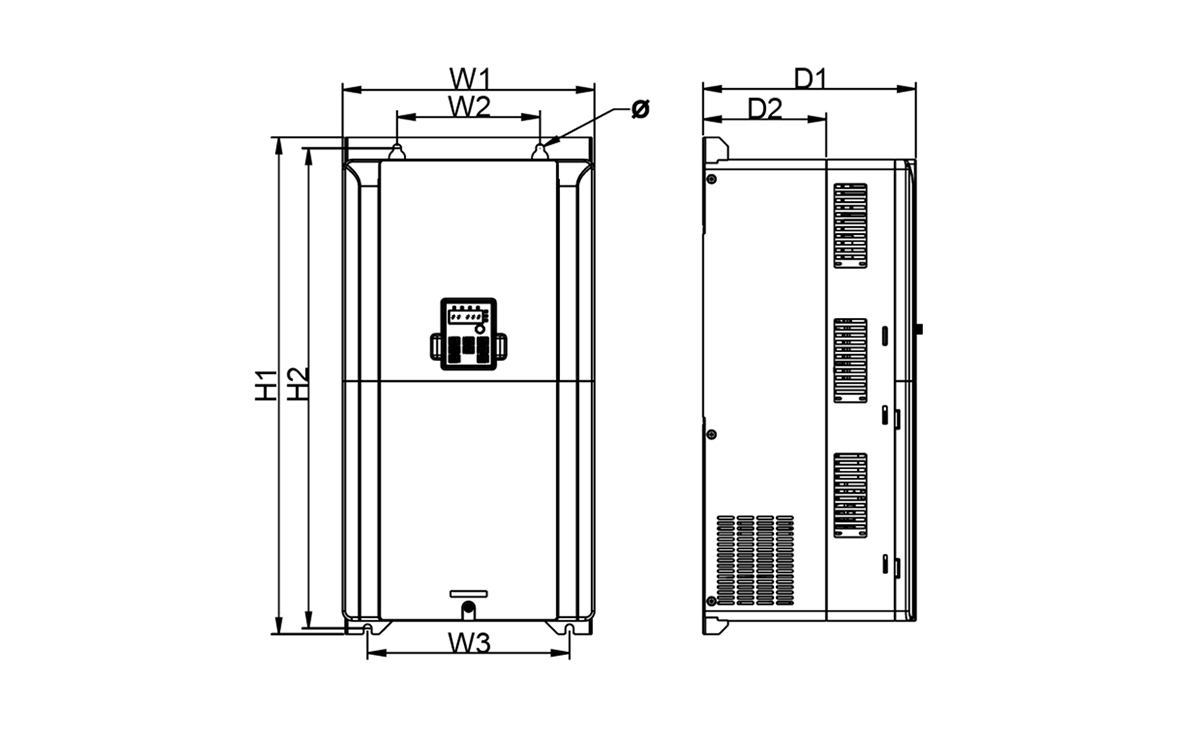

| Kích thước (RxCxS) | 280 x 510 x 270 mm |
| Trọng lượng | 29 kg |
2. Cấu Tạo Sản Phẩm GD20-045G-4 Biến Tần INVT 3AC 380V 45kW
Khối chỉnh lưu (Rectifier):
- Chức năng: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Linh kiện: Sử dụng các diode hoặc thyristor công suất lớn, đảm bảo hiệu suất chuyển đổi cao và độ tin cậy.
Khối nghịch lưu (Inverter):
- Chức năng: Chuyển đổi điện áp một chiều (DC) từ khối chỉnh lưu thành điện áp xoay chiều (AC) có tần số và biên độ điều chỉnh được để cung cấp cho động cơ.
- Linh kiện: Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, cho phép đóng cắt nhanh, tổn thất thấp và khả năng chịu tải cao.
Bộ lọc (Filter):
- Chức năng: Lọc bỏ các thành phần sóng hài bậc cao ở đầu ra của biến tần, giúp giảm nhiễu điện từ và cải thiện chất lượng điện áp cung cấp cho động cơ.
- Linh kiện: Sử dụng các cuộn cảm và tụ điện có chất lượng cao.
Khối điều khiển (Control Unit):
- Chức năng: Điều khiển hoạt động của biến tần dựa trên các thuật toán điều khiển tiên tiến như V/F, SVC, VC.
- Linh kiện: Sử dụng bộ vi xử lý (Microprocessor) hoặc bộ điều khiển số (DSP) mạnh mẽ, có khả năng xử lý tín hiệu nhanh và chính xác.
Mạch bảo vệ (Protection Circuit):
- Chức năng phát hiện và xử lý các sự cố bảo vệ biến tần và động cơ
- Bao gồm các mạch bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,…
Bàn phím và màn hình hiển thị (Keypad and Display):
- Chức năng: Giao diện người dùng, cho phép cài đặt thông số, giám sát trạng thái hoạt động và hiển thị các thông báo lỗi.
- Thiết kế: Bàn phím trực quan, dễ sử dụng. Màn hình LCD hiển thị rõ ràng các thông số.
Quạt làm mát (Cooling Fan):
Chức năng: Giải nhiệt cho các linh kiện công suất bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ thiết bị.
Vỏ máy (Enclosure):
- Chức năng: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm, va đập.
- Thiết kế: Chắc chắn, đạt tiêu chuẩn IP20, phù hợp với môi trường công nghiệp.
Các cổng kết nối (Connection Terminals):
- Chức năng: Kết nối biến tần với nguồn điện, động cơ và các thiết bị ngoại vi khác.
- Bao gồm: Các cổng kết nối nguồn vào, cổng kết nối động cơ, cổng kết nối tín hiệu điều khiển, cổng truyền thông RS485.
3. Các Tính Năng Chính Của GD20-045G-4 Biến Tần INVT 3AC 380V 45kW
Biến tần INVT GD20-045G-4 sở hữu nhiều tính năng ưu việt, đáp ứng mọi nhu cầu của bạn:
Điều khiển đa chế độ:
- V/F (Voltage/Frequency): Chế độ điều khiển cơ bản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men.
- SVC (Sensorless Vector Control): Chế độ điều khiển vector không cảm biến, cho phép điều khiển tốc độ và mô-men chính xác hơn so với V/F, ngay cả ở tốc độ thấp.
- VC (Vector Control): Chế độ điều khiển vector vòng kín, sử dụng encoder phản hồi tốc độ từ động cơ, cho phép điều khiển tốc độ và mô-men chính xác nhất, đáp ứng các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, thang máy,…
Điều khiển PID tích hợp:
Cho phép điều khiển các quá trình tự động như điều khiển áp suất, lưu lượng, nhiệt độ,… một cách chính xác và ổn định.
Chức năng PLC đơn giản:
Cho phép lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
Chức năng đếm xung (Pulse Counter):
Cho phép đếm số vòng quay của động cơ hoặc các tín hiệu xung từ encoder, ứng dụng trong các hệ thống đo lường và điều khiển vị trí.
Chức năng điều khiển đa cấp tốc độ (Multi-step Speed Control):
Cho phép cài đặt trước nhiều cấp tốc độ khác nhau, dễ dàng thay đổi tốc độ động cơ theo yêu cầu của quy trình sản xuất.
Chức năng tự động điều chỉnh mô-men (Automatic Torque Boost):
Tự động tăng mô-men khi tải tăng, giúp động cơ khởi động và vận hành ổn định hơn.
Chức năng bù trượt (Slip Compensation):
Giảm thiểu sai số tốc độ do hiện tượng trượt của động cơ không đồng bộ, nâng cao độ chính xác điều khiển.
Chức năng tự động dò thông số động cơ (Auto-tuning):
Tự động xác định các thông số của động cơ, giúp việc cài đặt và vận hành biến tần trở nên dễ dàng hơn.
Chức năng bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, chạm đất,…
Đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống.
Hỗ trợ truyền thông Modbus RTU (RS485):
Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm, dễ dàng quản lý và theo dõi hoạt động của hệ thống.
Chức năng tiết kiệm năng lượng:
Tự động điều chỉnh điện áp và tần số phù hợp với tải thực tế, giúp giảm thiểu tổn thất điện năng.
4. Hướng Dẫn Kết Nối Biến Tần INVT GD20-045G-4 Với Phần Mềm
Để kết nối biến tần INVT GD20-045G-4 với phần mềm giám sát và điều khiển trên máy tính, bạn cần thực hiện các bước sau:
Bước 1: Chuẩn bị
Phần cứng:
- Biến tần INVT GD20-045G-4
- Máy tính có cổng COM (RS232) hoặc bộ chuyển đổi USB sang RS485
- Cáp kết nối RS485 (nếu sử dụng cổng COM) hoặc cáp USB (nếu sử dụng bộ chuyển đổi)
- Phần mềm giám sát và điều khiển của INVT (có thể tải về từ trang web của INVT hoặc liên hệ thanhthienphu.vn để được cung cấp)
Phần mềm:
- Cài đặt phần mềm giám sát và điều khiển của INVT trên máy tính.
- Cài đặt driver cho bộ chuyển đổi USB sang RS485 (nếu sử dụng).
Bước 2: Kết nối phần cứng
Kết nối biến tần với máy tính:
Sử dụng cổng COM (RS232):
- Kết nối cáp RS485 từ cổng COM trên máy tính đến cổng RS485 trên biến tần.
- Đảm bảo rằng các chân tín hiệu A, B trên cáp được kết nối đúng với các chân A, B trên biến tần và máy tính.
Sử dụng bộ chuyển đổi USB sang RS485:
- Kết nối bộ chuyển đổi USB sang RS485 vào cổng USB trên máy tính.
- Kết nối cáp RS485 từ bộ chuyển đổi đến cổng RS485 trên biến tần.
- Đảm bảo rằng các chân tín hiệu A, B trên cáp được kết nối đúng với các chân A, B trên biến tần và bộ chuyển đổi.
Cấp nguồn cho biến tần:
- Kết nối biến tần với nguồn điện 3 pha 380V.
- Bật nguồn cho biến tần.
Bước 3: Cài đặt thông số truyền thông trên biến tần
Vào chế độ cài đặt thông số:
Nhấn nút “PRG” trên bàn phím biến tần để vào chế độ cài đặt.
Chọn thông số truyền thông:
- Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm thông số “F0” (Communication).
- Nhấn nút “DATA/ENTER” để vào nhóm thông số “F0”.
Cài đặt địa chỉ biến tần (F0.01):
- Sử dụng các nút “▲” và “▼” để chọn thông số “F0.01” (Slave Address).
- Nhấn nút “DATA/ENTER” để vào cài đặt thông số này.
- Sử dụng các nút “▲” và “▼” để thay đổi giá trị địa chỉ (ví dụ: 1).
- Nhấn nút “DATA/ENTER” để lưu lại cài đặt.
Cài đặt tốc độ baud (F0.02):
- Sử dụng các nút “▲” và “▼” để chọn thông số “F0.02” (Baud Rate).
- Nhấn nút “DATA/ENTER” để vào cài đặt thông số này.
- Sử dụng các nút “▲” và “▼” để chọn tốc độ baud phù hợp (ví dụ: 9600, 19200, 38400,…).
- Nhấn nút “DATA/ENTER” để lưu lại cài đặt.
Cài đặt kiểu dữ liệu (F0.03):
- Sử dụng các nút “▲” và “▼” để chọn thông số “F0.03” (kiểu dữ liệu truyền thông).
- Cài đặt giá trị là 8-N-1.
Thoát khỏi chế độ cài đặt:
Nhấn nút “PRG” để thoát khỏi chế độ cài đặt.
Bước 4: Cài đặt phần mềm trên máy tính
Mở phần mềm giám sát và điều khiển của INVT.
Chọn cổng COM:
Trong phần cài đặt kết nối, chọn cổng COM mà bạn đã kết nối biến tần (ví dụ: COM1, COM2,…). Nếu sử dụng bộ chuyển đổi USB sang RS485, chọn cổng COM tương ứng với bộ chuyển đổi.
Cài đặt thông số truyền thông:
Trong phần cài đặt kết nối, cài đặt các thông số truyền thông giống như đã cài đặt trên biến tần (địa chỉ, tốc độ baud, kiểu dữ liệu).
Kết nối:
Nhấn nút “Connect” hoặc tương tự để kết nối với biến tần.
Bước 5: Giám sát và điều khiển
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số, mô-men,…).
- Điều khiển biến tần (khởi động, dừng, thay đổi tốc độ,…).
- Thay đổi các thông số cài đặt của biến tần.
- Theo dõi các cảnh báo và lỗi.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của biến tần INVT GD20-045G-4 và phần mềm giám sát để có thông tin chi tiết hơn.
- Đảm bảo rằng tất cả các kết nối được thực hiện chính xác và chắc chắn.
- Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.
5. Cách Lập Trình Biến Tần INVT GD20-045G-4
Dưới đây là hướng dẫn lập trình cơ bản cho biến tần INVT GD20-045G-4:
Bước 1: Vào chế độ lập trình
Nhấn nút “PRG” trên bàn phím biến tần. Màn hình sẽ hiển thị nhóm thông số đầu tiên (ví dụ: “F0”).
Bước 2: Chọn nhóm thông số
- Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm thông số bạn muốn cài đặt.
- Mỗi nhóm thông số chứa các thông số liên quan đến một chức năng cụ thể (ví dụ: F0 là nhóm thông số truyền thông, F1 là nhóm thông số điều khiển động cơ,…).
Bước 3: Chọn thông số cần cài đặt
- Trong nhóm thông số đã chọn, sử dụng các nút “▲” và “▼” để di chuyển đến thông số bạn muốn cài đặt.
- Mỗi thông số có một mã số và tên gọi riêng (ví dụ: F0.01 là địa chỉ biến tần, F1.01 là tần số đầu ra tối đa,…).
Bước 4: Thay đổi giá trị thông số
- Nhấn nút “DATA/ENTER” để vào chế độ thay đổi giá trị thông số.
- Sử dụng các nút “▲” và “▼” để tăng hoặc giảm giá trị thông số.
- Một số thông số có thể có các tùy chọn khác nhau, sử dụng các nút “◄” và “►” để chọn tùy chọn phù hợp.
Bước 5: Lưu lại cài đặt
- Sau khi thay đổi giá trị thông số, nhấn nút “DATA/ENTER” để lưu lại cài đặt.
- Màn hình sẽ hiển thị thông báo “OK” hoặc dấu hiệu tương tự để xác nhận cài đặt đã được lưu.
Bước 6: Thoát khỏi chế độ lập trình
Nhấn nút “PRG” để thoát khỏi chế độ lập trình và quay lại chế độ hiển thị thông số hoạt động.
Ví dụ: Cài đặt tần số đầu ra tối đa (F1.01)
- Nhấn nút “PRG”.
- Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm thông số “F1”.
- Nhấn nút “DATA/ENTER”.
- Sử dụng các nút “▲” và “▼” để di chuyển đến thông số “F1.01”.
- Nhấn nút “DATA/ENTER”.
- Sử dụng các nút “▲” và “▼” để thay đổi giá trị tần số tối đa (ví dụ: 50.00 Hz).
- Nhấn nút “DATA/ENTER” để lưu lại cài đặt.
- Nhấn nút “PRG” để thoát.
Các thông số quan trọng thường được cài đặt:
- F0.01: Địa chỉ biến tần (cho truyền thông).
- F0.02: Tốc độ baud (cho truyền thông).
- F1.01: Tần số đầu ra tối đa.
- F1.02: Thời gian tăng tốc.
- F1.03: Thời gian giảm tốc.
- F1.04: Chế độ điều khiển (V/F, SVC, VC).
- F1.05: Tần số sóng mang.
- F2: Nhóm thông số bảo vệ.
- F3: Nhóm thông số đầu vào/đầu ra (I/O).
- F4: Nhóm thông số ứng dụng đặc biệt.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của biến tần INVT GD20-045G-4 để có danh sách đầy đủ các thông số và hướng dẫn chi tiết.
- Trước khi thay đổi bất kỳ thông số nào, hãy đảm bảo rằng bạn hiểu rõ chức năng và ảnh hưởng của thông số đó.
- Nếu không chắc chắn về việc cài đặt, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần INVT GD20-045G-4
Dưới đây là một số lỗi thường gặp trên biến tần INVT GD20-045G-4 và cách khắc phục:
Lỗi quá dòng (OC – Over Current):
Nguyên nhân:
- Tải quá lớn.
- Thời gian tăng tốc quá ngắn.
- Động cơ bị kẹt.
- Ngắn mạch đầu ra biến tần hoặc động cơ.
- Thông số động cơ không đúng.
Cách khắc phục:
- Kiểm tra tải và giảm tải nếu cần.
- Tăng thời gian tăng tốc.
- Kiểm tra và khắc phục tình trạng kẹt của động cơ.
- Kiểm tra dây dẫn và cách điện giữa biến tần và động cơ.
- Kiểm tra và cài đặt lại thông số động cơ.
Lỗi quá áp (OV – Over Voltage):
Nguyên nhân:
- Điện áp lưới quá cao.
- Thời gian giảm tốc quá ngắn (khi động cơ hoạt động như một máy phát).
- Điện trở xả không đủ công suất hoặc bị hỏng.
Cách khắc phục:
- Kiểm tra điện áp lưới và đảm bảo nằm trong phạm vi cho phép.
- Tăng thời gian giảm tốc.
- Kiểm tra và thay thế điện trở xả nếu cần.
Lỗi thấp áp (UV – Under Voltage):
Nguyên nhân:
- Điện áp lưới quá thấp.
- Mất pha nguồn.
- Cầu chì đầu vào bị đứt.
Cách khắc phục:
- Kiểm tra điện áp lưới và đảm bảo đủ điện áp.
- Kiểm tra và khắc phục tình trạng mất pha.
- Kiểm tra và thay thế cầu chì nếu cần.
Lỗi quá nhiệt (OH – Over Heat):
Nguyên nhân:
- Nhiệt độ môi trường quá cao.
- Quạt làm mát bị hỏng hoặc bị chặn.
- Tản nhiệt bị bẩn.
- Biến tần hoạt động quá tải trong thời gian dài.
Cách khắc phục:
- Đảm bảo biến tần được lắp đặt ở nơi thông thoáng, mát mẻ.
- Kiểm tra và vệ sinh quạt làm mát.
- Vệ sinh tản nhiệt.
- Giảm tải hoặc sử dụng biến tần có công suất lớn hơn.
Lỗi mất pha đầu ra (PHL – Output Phase Loss):
Nguyên nhân:
- Mất một pha ở đầu ra biến tần.
- Động cơ bị hỏng.
- Dây dẫn bị đứt.
Cách khắc phục:
- Kiểm tra kết nối giữa biến tần và động cơ.
- Kiểm tra động cơ.
- Kiểm tra dây dẫn.
Lỗi truyền thông (CE – Communication Error):
Nguyên nhân:
- Cài đặt thông số truyền thông không đúng.
- Cáp kết nối bị lỏng hoặc bị hỏng.
- Nhiễu điện từ.
Cách khắc phục:
- Kiểm tra và cài đặt lại thông số truyền thông.
- Kiểm tra cáp kết nối.
- Sử dụng cáp chống nhiễu hoặc bộ lọc nhiễu.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn:
- Sản phẩm chính hãng: Cam kết cung cấp biến tần INVT GD20-045G-4 chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất cho khách hàng.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm, nhiệt tình, sẵn sàng hỗ trợ khách hàng 24/7.
- Tư vấn tận tâm: Lắng nghe và thấu hiểu nhu cầu của khách hàng, đưa ra giải pháp phù hợp nhất.
- Giao hàng nhanh chóng: Giao hàng trên toàn quốc, đảm bảo đúng tiến độ.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
- Giải pháp toàn diện: Cung cấp không chỉ biến tần mà còn các thiết bị tự động hóa khác như PLC, HMI, servo, cảm biến,… giúp khách hàng xây dựng hệ thống tự động hóa hoàn chỉnh.
Chúng tôi không chỉ cung cấp sản phẩm, mà còn mang đến giải pháp, sự an tâm và đồng hành cùng bạn trên mọi chặng đường phát triển. Hãy để thanhthienphu.vn giúp bạn biến những ý tưởng thành hiện thực, nâng tầm hiệu suất và khẳng định vị thế trên thị trường.
Chúng tôi tin rằng, với biến tần INVT GD20-045G-4 và sự hỗ trợ tận tâm từ thanhthienphu.vn, bạn sẽ đạt được những bước tiến vượt bậc trong sản xuất và kinh doanh. Sự hài lòng của bạn là niềm hạnh phúc và động lực to lớn để chúng tôi không ngừng hoàn thiện và phát triển.
thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục thành công!
Trang chủ
Lê Xuân Duy Đã mua tại thanhthienphu.vn
Đóng gói cẩn thận, giao hàng nhanh chóng, rất hài lòng!
Phạm Minh Hoàng Đã mua tại thanhthienphu.vn
Hàng tốt nhưng mình thấy hơi khác một chút so với ảnh.
