Giảm giá trực tiếp trên đơn hàng 6SL3211-0AB12-5BB1 – Biến tần G110 0.25kW 1P 230VAC, giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ công suất nhỏ, mang lại hiệu suất vượt trội và tiết kiệm năng lượng tối đa.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trong việc nâng cao hiệu quả sản xuất, giảm thiểu chi phí và đảm bảo an toàn tuyệt đối.

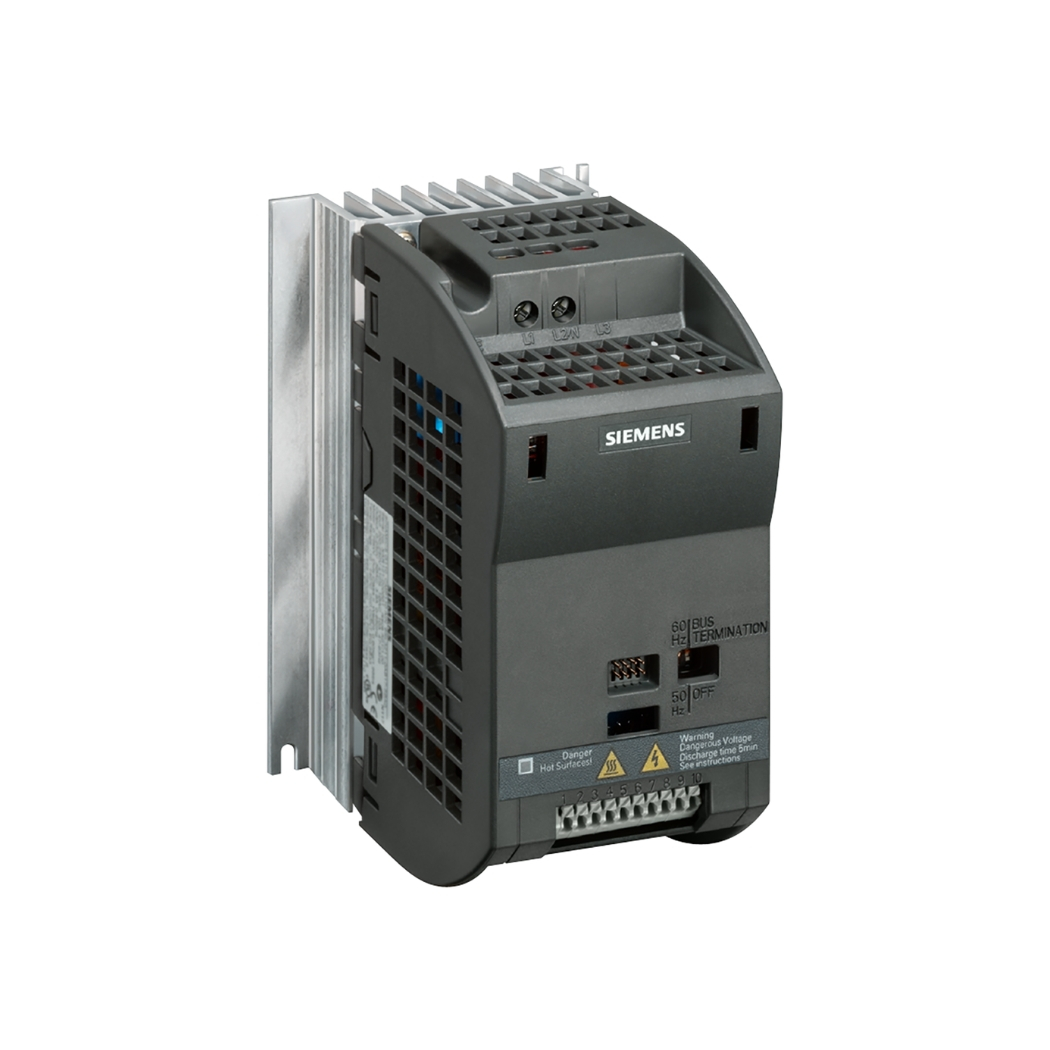

1. Thông Tin Chi Tiết Về 6SL3211-0AB12-5BB1 – Biến Tần G110 0.25kW 1P 230VAC
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3211-0AB12-5BB1 |
| Dòng sản phẩm | G110 |
| Công suất định mức | 0.25 kW (0.33 HP) |
| Điện áp đầu vào | 1 pha, 200-240 VAC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 3 pha, 0-230 VAC (tùy thuộc vào điện áp đầu vào) |
| Tần số đầu ra | 0-650 Hz |
| Dòng điện đầu ra định mức | 1.7 A |
| Phương pháp điều khiển | V/f, FCC (Flux Current Control) |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Kích thước (Cao x Rộng x Sâu) | 140 x 73 x 138 mm |
| Trọng lượng | 0.8 kg |
| Tiêu chuẩn | CE, UL, cUL, C-Tick |
2. Cấu Tạo Của 6SL3211-0AB12-5BB1 – Biến Tần G110 0.25kW 1P 230VAC
- Khối nguồn: Chuyển đổi điện áp AC đầu vào thành điện áp DC cung cấp cho các mạch điều khiển và công suất.
- Khối điều khiển: Bao gồm bộ vi xử lý trung tâm (CPU) và các mạch ngoại vi, thực hiện các chức năng điều khiển, giám sát và bảo vệ biến tần.
- Khối công suất: Sử dụng các linh kiện bán dẫn công suất (IGBT) để tạo ra điện áp đầu ra ba pha với tần số và điện áp có thể điều chỉnh được.
- Mạch giao tiếp: Cho phép kết nối với các thiết bị ngoại vi như máy tính, PLC, HMI để cài đặt, giám sát và điều khiển từ xa.
- Quạt làm mát: Giúp tản nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Vỏ bảo vệ: Thiết kế chắc chắn với cấp bảo vệ IP20, chống bụi và các vật thể rắn có kích thước lớn hơn 12.5mm xâm nhập.
3. Các Tính Năng Chính Của 6SL3211-0AB12-5BB1
- Điều khiển V/f: Phương pháp điều khiển đơn giản và phổ biến, phù hợp với nhiều loại động cơ.
- Điều khiển FCC (Flux Current Control): Tối ưu hóa hiệu suất động cơ, đặc biệt là ở tốc độ thấp, giúp tiết kiệm năng lượng và giảm thiểu độ ồn.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp việc cài đặt trở nên dễ dàng và nhanh chóng hơn.
- Chức năng bảo vệ toàn diện: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, đảm bảo an toàn cho động cơ và hệ thống.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Giao diện thân thiện: Bàn phím và màn hình LED tích hợp giúp việc cài đặt và giám sát trở nên dễ dàng.
- Khả năng kết nối: Hỗ trợ giao tiếp USS (Universal Serial Interface) và Modbus RTU, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
4. Hướng Dẫn Kết Nối 6SL3211-0AB12-5BB1 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
- Cáp kết nối USS (cáp RS232 hoặc RS485 tùy thuộc vào cổng giao tiếp trên máy tính của bạn).
- Biến tần 6SL3211-0AB12-5BB1.
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp USS từ cổng giao tiếp trên biến tần (thường là cổng X9) đến cổng COM trên máy tính.
- Cấp nguồn cho biến tần.
Kết nối phần mềm:
- Mở phần mềm STARTER trên máy tính.
- Tạo một dự án mới (New Project) hoặc mở dự án đã có.
- Chọn loại biến tần là G110 và thiết lập thông số giao tiếp (cổng COM, tốc độ truyền, địa chỉ Modbus…).
- Nhấn nút “Connect” để kết nối với biến tần.
Cài đặt và giám sát:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm STARTER để:
- Cài đặt các thông số của biến tần (ví dụ: tần số đầu ra, thời gian tăng/giảm tốc, các thông số bảo vệ…).
- Giám sát trạng thái hoạt động của biến tần (ví dụ: tần số, dòng điện, điện áp, nhiệt độ…).
- Chẩn đoán lỗi và xem lịch sử lỗi.
- Thực hiện các chức năng điều khiển nâng cao (ví dụ: điều khiển PID, điều khiển đa cấp tốc độ…).
5. Cách Lập Trình 6SL3211-0AB12-5BB1
Sử dụng bàn phím tích hợp:
- Nhấn nút “P” để vào chế độ cài đặt thông số.
- Sử dụng các nút mũi tên lên/xuống để chọn thông số cần thay đổi (ví dụ: P0304 – Điện áp định mức động cơ, P0305 – Dòng điện định mức động cơ, P0307 – Công suất định mức động cơ, P1080 – Tần số tối thiểu, P1082 – Tần số tối đa, P1120 – Thời gian tăng tốc, P1121 – Thời gian giảm tốc…).
- Nhấn nút “P” để xác nhận thông số đã chọn.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “P” để lưu giá trị mới.
- Nhấn nút “Fn” để thoát khỏi chế độ cài đặt.
Sử dụng phần mềm STARTER:
- Kết nối biến tần với máy tính như hướng dẫn ở trên.
- Trong phần mềm STARTER, tìm đến các thông số cần thay đổi (tương tự như trên bàn phím).
- Nhập giá trị mới cho thông số.
- Nhấn nút “Download to device” để tải các thông số mới xuống biến tần.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3211-0AB12-5BB1
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Giải pháp |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ, kiểm tra dây dẫn đầu ra. |
| F0002 | Quá áp | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, điện trở hãm không đủ. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra điện trở hãm (nếu có). |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha, lỗi nguồn. | Kiểm tra điện áp lưới, kiểm tra cầu chì, kiểm tra nguồn cấp. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| F0005 | Quá tải biến tần | Tải quá lớn trong thời gian dài. | Giảm tải hoặc chọn biến tần có công suất lớn hơn. |
| A0501 | Cảnh báo quá dòng | Dòng điện vượt quá ngưỡng cảnh báo nhưng chưa đến mức gây lỗi. | Kiểm tra tải và thông số cài đặt. |
| A0502 | Cảnh báo quá áp | Điện áp vượt quá ngưỡng cảnh báo nhưng chưa đến mức gây lỗi. | Kiểm tra điện áp lưới và thông số cài đặt. |
| A0700 | Cảnh báo lỗi giao tiếp | Mất kết nối với thiết bị ngoại vi (ví dụ: PLC, HMI). | Kiểm tra cáp kết nối, kiểm tra thông số giao tiếp. |
| A0910 | Cảnh báo điện áp DC thấp | Điện áp DC trên mạch trung gian (DC bus) thấp hơn ngưỡng cảnh báo. | Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu. |
| A0920 | Cảnh báo mất pha đầu vào (L1, L2 hoặc L3) | Một hoặc nhiều pha đầu vào bị mất. | Kiểm tra nguồn cấp, kiểm tra cầu chì, kiểm tra dây dẫn. |
| A0923 | Cảnh báo mất pha đầu ra (U, V hoặc W) | Một hoặc nhiều pha đầu ra bị mất. | Kiểm tra kết nối động cơ, kiểm tra dây dẫn đầu ra. |
