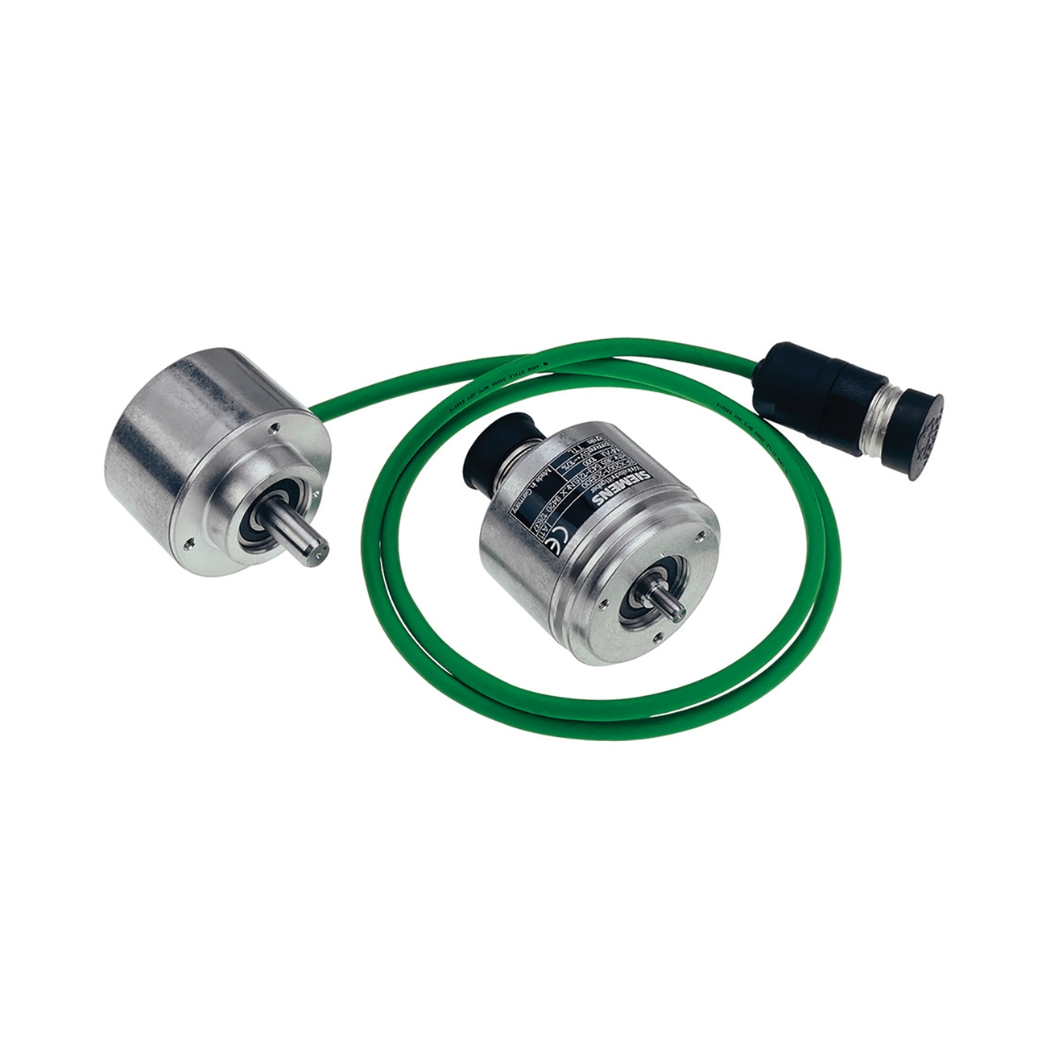

Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50

Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50 : Đột Phá Về Độ Chính Xác và Hiệu Suất Cho Tự Động Hóa Công Nghiệp Tại thanhthienphu.vn.

Trong bối cảnh ngành công nghiệp Việt Nam đang chuyển mình mạnh mẽ, việc sở hữu những thiết bị đo lường và điều khiển chính xác như bộ mã hóa gia tăng Siemens không chỉ là nhu cầu mà còn là yếu tố sống còn để nâng cao năng lực cạnh tranh, và thanhthienphu.vn tự hào mang đến giải pháp này cùng sự hỗ trợ kỹ thuật tận tâm.

1. Thông Tin Chi Tiết Của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50

2. Cấu Tạo Của Bộ Mã Hóa Vòng Quay Encoder Siemens 6FX2001-3EC50

Vỏ Bảo Vệ (Housing):

• Chất liệu: Thường được làm từ nhôm đúc hoặc thép không gỉ, mang lại độ cứng vững, khả năng chịu va đập tốt và chống ăn mòn hiệu quả.
• Thiết kế: Kín khít, đạt cấp bảo vệ IP66/IP67, ngăn chặn sự xâm nhập của bụi bẩn, dầu mỡ và nước, bảo vệ an toàn cho các linh kiện điện tử nhạy cảm bên trong. Thiết kế mặt bích kẹp (Clamping flange) giúp việc gá đặt lên máy móc trở nên dễ dàng và chắc chắn.

Trục Quay (Shaft):

• Chất liệu: Thường làm từ thép không gỉ, đảm bảo độ bền cơ học cao, chống mài mòn và chịu được tải trọng hướng kính và hướng trục nhất định.
• Thiết kế: Trục dương (Solid shaft) đường kính 10mm, được gia công chính xác để đảm bảo độ đồng tâm, giảm thiểu rung động khi quay ở tốc độ cao. Đầu trục thường có vát phẳng hoặc rãnh then (tùy phiên bản) để kết nối chắc chắn với khớp nối (coupling). Vòng bi chất lượng cao được sử dụng để hỗ trợ trục quay, đảm bảo chuyển động mượt mà và tuổi thọ lâu dài.

Đĩa Mã Hóa (Code Disk):

• Chất liệu: Thường làm từ thủy tinh quang học hoặc kim loại, được khắc các vạch chia (rãnh hoặc vùng trong/mờ) với độ chính xác cực cao bằng công nghệ quang khắc (photolithography).
• Nguyên lý: Đĩa được gắn cố định vào trục quay. Khi trục quay, đĩa sẽ quay theo. Số lượng vạch chia trên đĩa xác định độ phân giải của bộ mã hóa (ở đây là 500 vạch cho tín hiệu A/B). Ngoài ra còn có một vạch đặc biệt cho tín hiệu Z (Index).

Hệ Thống Quang Học (Optics):

• Nguồn sáng: Thường là một hoặc nhiều đèn LED (Light Emitting Diode) hồng ngoại, phát ra chùm tia sáng ổn định, tuổi thọ cao.
• Thấu kính hội tụ (Collimating Lens): Tập trung chùm sáng từ LED thành các tia song song chiếu qua đĩa mã hóa.
• Mặt nạ (Mask/Reticle): Một tấm cố định có các khe tương ứng với các vạch trên đĩa mã hóa, đặt giữa đĩa và bộ thu quang. Nó giúp tạo ra sự thay đổi tín hiệu rõ ràng khi đĩa quay.

Bộ Thu Quang (Photodetector Array):

• Cấu tạo: Gồm các cảm biến quang điện (photodiode hoặc phototransistor) được bố trí chính xác phía sau mặt nạ.
• Nguyên lý: Khi đĩa mã hóa quay, các vạch trên đĩa sẽ lần lượt che hoặc cho ánh sáng từ LED đi qua mặt nạ đến bộ thu quang. Các cảm biến quang sẽ chuyển đổi sự thay đổi cường độ ánh sáng này thành tín hiệu điện. Sự bố trí lệch pha của các cảm biến cho phép tạo ra các tín hiệu A và B lệch pha 90 độ, cũng như tín hiệu Z.

Mạch Xử Lý Tín Hiệu (Signal Processing Electronics):

• Chức năng: Khuếch đại các tín hiệu điện yếu từ bộ thu quang, so sánh, định hình và chuyển đổi chúng thành các tín hiệu xung vuông kỹ thuật số chuẩn (ở đây là HTL). Mạch này cũng tạo ra các tín hiệu đảo (/A, /B, /0) nếu có.
• Công nghệ: Sử dụng các vi mạch tích hợp (ASIC – Application-Specific Integrated Circuit) hoặc các linh kiện điện tử chất lượng cao, đảm bảo xử lý tín hiệu nhanh, chính xác và có khả năng chống nhiễu tốt.

Cáp Kết Nối và Đầu Nối (Cable and Connector):

• Cáp: Sử dụng cáp nhiều lõi có vỏ bọc chống nhiễu (shielded cable), đảm bảo tín hiệu được truyền đi xa mà không bị suy hao hay nhiễu điện từ (EMI).
• Đầu nối/Cáp ra: Model 6FX2001-3EC50 thường có cáp đi liền được đúc chắc chắn vào vỏ theo hướng trục (axial), đảm bảo độ kín và độ bền cơ học. Các dây dẫn được mã hóa màu theo tiêu chuẩn để dễ dàng đấu nối.

3. Những Tính Năng Chính Của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50

• Độ Phân Giải Tối Ưu (500 PPR): Cung cấp 500 xung trên mỗi vòng quay, tạo ra một mật độ thông tin đủ lớn cho nhiều ứng dụng điều khiển tốc độ và vị trí tương đối phổ biến trong công nghiệp. Độ phân giải này cân bằng giữa khả năng cung cấp thông tin chi tiết và việc không yêu cầu bộ xử lý tín hiệu quá phức tạp, giúp tối ưu chi phí hệ thống.
• Tín Hiệu Ngõ Ra HTL Chống Nhiễu Mạnh Mẽ: Sử dụng giao diện HTL (Push-pull) với mức điện áp cao (thường gần bằng điện áp nguồn cung cấp), mang lại khả năng miễn nhiễm tuyệt vời với nhiễu điện từ (EMI) thường gặp trong môi trường nhà máy (từ biến tần, động cơ, контактор…). Điều này đảm bảo tín hiệu truyền đi xa (lên đến hàng trăm mét với cáp phù hợp) vẫn giữ được sự ổn định và chính xác, giảm thiểu rủi ro sai lệch trong điều khiển.
• Thiết Kế Cơ Khí Bền Bỉ, Cấp Bảo Vệ Cao (IP66/IP67): Vỏ nhôm đúc hoặc thép chắc chắn kết hợp với thiết kế làm kín đạt chuẩn IP66/IP67 giúp bộ mã hóa hoạt động ổn định ngay cả trong môi trường bụi bặm, ẩm ướt, hoặc bị phun nước trực tiếp. Phần trục cũng đạt IP64, chống được nước bắn tóe. Điều này kéo dài tuổi thọ thiết bị, giảm tần suất bảo trì và thay thế, đặc biệt quan trọng trong các ngành như chế biến thực phẩm, dệt may, gia công kim loại.
• Dải Nhiệt Độ Hoạt Động Rộng (-40°C đến +100°C): Khả năng chịu đựng nhiệt độ khắc nghiệt cho phép lắp đặt bộ mã hóa ở nhiều vị trí khác nhau, từ các khu vực có nhiệt độ môi trường thấp như kho lạnh đến những nơi gần nguồn nhiệt như động cơ, lò hơi, mà không ảnh hưởng đến hiệu suất và độ chính xác.
• Khả Năng Chịu Sốc và Rung Động Cao: Được thiết kế và thử nghiệm theo các tiêu chuẩn công nghiệp nghiêm ngặt về khả năng chịu sốc và rung (ví dụ: EN 60068-2-6 cho rung, EN 60068-2-27 cho sốc), đảm bảo bộ mã hóa vẫn hoạt động chính xác và không bị hư hỏng khi gắn trên các máy móc có độ rung lắc cao như máy ép, máy dập, hoặc các hệ thống di chuyển nhanh.
• Tốc Độ Quay Cao (Lên đến 9000 rpm): Đáp ứng yêu cầu của các ứng dụng cần đo lường và điều khiển ở tốc độ cao như trục chính máy CNC, động cơ servo hiệu suất cao, máy ly tâm, giúp tối ưu hóa chu kỳ hoạt động và năng suất.
• Tín Hiệu Đầy Đủ (A, /A, B, /B, 0, /0): Việc cung cấp cả tín hiệu gốc và tín hiệu đảo (differential signals) cho phép bộ điều khiển sử dụng kỹ thuật chống nhiễu common-mode rejection, loại bỏ hiệu quả nhiễu tín hiệu trên đường truyền, mang lại độ tin cậy tín hiệu cao nhất. Kênh 0 (Z) cung cấp điểm tham chiếu chính xác cho mỗi vòng quay, rất cần thiết cho các tác vụ định vị gốc (homing).
• Dễ Dàng Lắp Đặt và Tích Hợp: Với kích thước tiêu chuẩn (trục 10mm, mặt bích kẹp), kiểu kết nối cáp thông dụng và tín hiệu ngõ ra HTL tương thích với nhiều bộ PLC, Drive, Counter, việc lắp đặt cơ khí và kết nối điện trở nên đơn giản, tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật.

4. Ứng dụng của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50

Tối Ưu Hóa Hiệu Suất Vận Hành – Chìa Khóa Cạnh Tranh Giúp Doanh Nghiệp Bứt Phá Mạnh Mẽ Trong Kỷ Nguyên Công Nghiệp 4.0 Đòi Hỏi Tốc Độ và Sự Linh Hoạt

Trong môi trường sản xuất cạnh tranh khốc liệt ngày nay, tối ưu hóa hiệu suất không còn là một lựa chọn mà là yêu cầu bắt buộc. Bộ mã hóa vòng quay SIEMENS 6FX2001-3EC50, với khả năng cung cấp phản hồi vị trí và tốc độ cực kỳ chính xác và đáng tin cậy, đóng vai trò trung tâm trong việc nâng cao hiệu quả hoạt động của máy móc và dây chuyền sản xuất. Sự chính xác đến từ độ phân giải 500 PPR và tín hiệu HTL ổn định cho phép hệ thống điều khiển (PLC, Drive Servo, Biến tần) thực hiện các tác vụ với độ chuẩn xác cao hơn rất nhiều.

Độ Bền Bỉ Vượt Thời Gian – Đầu Tư Thông Minh Cho Tương Lai Bền Vững Giảm Thiểu Chi Phí Bảo Trì và Tối Đa Hóa Thời Gian Hoạt Động Của Thiết Bị

Một trong những nỗi lo lớn nhất của các nhà quản lý kỹ thuật và bảo trì là thời gian dừng máy đột xuất do hỏng hóc thiết bị, gây thiệt hại nghiêm trọng về năng suất và chi phí sửa chữa. Bộ mã hóa vòng quay SIEMENS 6FX2001-3EC50 được chế tạo để trường tồn trong môi trường công nghiệp khắc nghiệt nhất. Với vỏ bảo vệ chắc chắn đạt chuẩn IP66/IP67, bộ mã hóa này có khả năng chống chịu bụi bẩn, hóa chất và nước phun mạnh mẽ, đảm bảo hoạt động ổn định ngay cả trong các nhà máy sản xuất xi măng, hóa chất hay chế biến thủy sản. Dải nhiệt độ hoạt động cực rộng từ -40°C đến +100°C cho phép nó vận hành tin cậy trong mọi điều kiện khí hậu và gần các nguồn nhiệt. Khả năng chịu sốc và rung động cao, tuân thủ các tiêu chuẩn quốc tế, giúp thiết bị hoạt động bền bỉ khi lắp đặt trên các máy dập, máy ép hay robot công nghiệp. Vòng bi chất lượng cao và công nghệ quang học tiên tiến cũng góp phần kéo dài tuổi thọ hoạt động.

Tích Hợp Dễ Dàng, Vận Hành Trơn Tru – Tiết Kiệm Thời Gian Và Nguồn Lực Quý Báu Cho Đội Ngũ Kỹ Thuật, Đẩy Nhanh Tiến Độ Dự Án và Giảm Thiểu Sai Sót

Thời gian là vàng bạc, đặc biệt trong các dự án tự động hóa và nâng cấp hệ thống. Bộ mã hóa vòng quay SIEMENS 6FX2001-3EC50 được thiết kế với mục tiêu tối ưu hóa quá trình tích hợp và vận hành. Kích thước cơ khí tiêu chuẩn với trục 10mm và mặt bích kẹp thông dụng giúp việc lắp đặt cơ khí trở nên nhanh chóng và không đòi hỏi các chi tiết gá đặt phức tạp. Tín hiệu ngõ ra HTL (Push-pull) là một chuẩn giao diện phổ biến, tương thích trực tiếp với hầu hết các bộ đếm tốc độ cao (HSC) trên PLC, các bộ điều khiển động cơ Servo Drive, Biến tần (VFD) có hỗ trợ ngõ vào encoder của nhiều hãng khác nhau, không chỉ riêng Siemens. Tài liệu kỹ thuật (datasheet) chi tiết và rõ ràng từ Siemens cung cấp đầy đủ thông tin về sơ đồ đấu dây, thông số kỹ thuật, giúp các kỹ sư điện dễ dàng kết nối và cấu hình hệ thống.

5. Hướng Dẫn Kết Nối Bộ mã hóa vòng quay Encoder Siemens 6FX2001-3EC50

Sơ Đồ Đấu Nối:

Xác định chân và màu dây: Mở tài liệu kỹ thuật đi kèm sản phẩm hoặc tải về từ trang chủ Siemens (hoặc liên hệ thanhthienphu.vn để được hỗ trợ). Tài liệu sẽ chỉ rõ chức năng của từng màu dây trong cáp đi liền của bộ mã hóa.

Kết nối Nguồn cấp (Power Supply):

• Dây Nâu (Brown – BN): Kết nối với cực dương (+) của nguồn cấp DC (trong dải 10V – 30V). Đảm bảo nguồn cấp ổn định, đủ công suất và đúng điện áp.
• Dây Trắng (White – WH): Kết nối với cực âm (-) của nguồn cấp DC (0V / GND).

Kết nối Tín hiệu Kênh A (Track A):

• Dây Xanh lá (Green – GN): Tín hiệu kênh A. Kết nối với ngõ vào kênh A (hoặc Input A) của bộ đếm tốc độ cao (HSC) trên PLC hoặc Drive.
• Dây Vàng (Yellow – YE): Tín hiệu kênh /A (đảo của A). Kết nối với ngõ vào kênh /A (hoặc Input A-) nếu bộ điều khiển hỗ trợ ngõ vào vi sai (differential input) để tăng khả năng chống nhiễu. Nếu không, chân này có thể để trống (cần bọc cách điện cẩn thận).

Kết nối Tín hiệu Kênh B (Track B):

• Dây Xám (Grey – GY): Tín hiệu kênh B. Kết nối với ngõ vào kênh B (hoặc Input B) của bộ điều khiển.
• Dây Hồng (Pink – PK): Tín hiệu kênh /B (đảo của B). Kết nối với ngõ vào kênh /B (hoặc Input B-) nếu bộ điều khiển hỗ trợ ngõ vào vi sai. Nếu không, để trống và cách điện.

Kết nối Tín hiệu Kênh 0 (Index/Zero Pulse):

• Dây Tím (Violet – VT): Tín hiệu kênh 0 (Z). Kết nối với ngõ vào kênh Z (hoặc Index/Marker) của bộ điều khiển. Tín hiệu này xuất hiện một lần mỗi vòng quay, dùng để xác định vị trí gốc.
• Dây Xanh dương (Blue – BU): Tín hiệu kênh /0 (đảo của 0). Kết nối với ngõ vào kênh /0 (hoặc Input Z-) nếu bộ điều khiển hỗ trợ ngõ vào vi sai. Nếu không, để trống và cách điện.

Kết nối Dây Shield (Vỏ chống nhiễu):

Lớp vỏ bọc kim loại của cáp (Shield) nên được kết nối với điểm tiếp đất (PE – Protective Earth) của hệ thống tại một đầu duy nhất, thường là phía tủ điện hoặc bộ điều khiển. Việc này giúp dẫn nhiễu điện từ xuống đất, bảo vệ tín hiệu. Tránh nối đất shield ở cả hai đầu vì có thể tạo vòng lặp tiếp đất (ground loop) gây nhiễu.

Các Bước Cài Đặt Cơ Bản :

Sau khi đã hiểu rõ về sơ đồ đấu nối, việc cài đặt cơ khí và cấu hình phần mềm (nếu cần) là bước tiếp theo để đưa Bộ mã hóa vòng quay SIEMENS 6FX2001-3EC50 vào hoạt động. Quá trình này đòi hỏi sự cẩn thận và chính xác để đảm bảo bộ mã hóa không bị hư hỏng cơ học và tín hiệu đọc về là chuẩn xác. Dưới đây là các bước cài đặt cơ bản mà các kỹ sư và kỹ thuật viên nên tuân theo:

Chuẩn bị Lắp Đặt Cơ Khí:

• Kiểm tra vị trí lắp đặt: Đảm bảo vị trí lắp đặt khô ráo, thông thoáng (trong giới hạn nhiệt độ hoạt động), tránh xa các nguồn rung động mạnh hoặc va đập trực tiếp (nếu có thể). Bề mặt lắp đặt phải phẳng và sạch sẽ.
• Lựa chọn khớp nối (Coupling): Chọn loại khớp nối phù hợp để kết nối trục của bộ mã hóa (đường kính 10mm) với trục của cơ cấu chấp hành (động cơ, hộp số, trục vít…). Khớp nối nên có khả năng bù sai lệch góc và sai lệch tâm nhất định để tránh gây tải trọng không mong muốn lên trục và vòng bi của encoder. Các loại khớp nối thường dùng bao gồm khớp nối dạng màng (disc coupling), khớp nối dạng xoắn (beam coupling), hoặc khớp nối hàm (jaw coupling) với vòng đệm đàn hồi.
• Gá đặt bộ mã hóa: Sử dụng các kẹp đi kèm (cho mặt bích kẹp) hoặc bulông phù hợp để cố định chắc chắn vỏ bộ mã hóa lên bề mặt máy. Đảm bảo bộ mã hóa được lắp đặt đồng trục tối đa với trục của cơ cấu chấp hành.
• Kết nối khớp nối: Lắp khớp nối vào trục encoder và trục máy theo hướng dẫn của nhà sản xuất khớp nối. Siết chặt các vít hãm với lực siết phù hợp. Đảm bảo không có lực tác động quá mạnh lên trục encoder trong quá trình lắp đặt. Quay nhẹ trục bằng tay để kiểm tra độ mượt mà, không bị kẹt.

Thực Hiện Kết Nối Điện:

• Đấu nối dây tín hiệu: Thực hiện đấu nối các dây tín hiệu của encoder vào bộ điều khiển (PLC, Drive…) theo đúng sơ đồ đã trình bày ở mục 3.1 và theo datasheet cụ thể. Đảm bảo các kết nối chắc chắn và được cách điện an toàn.
• Kiểm tra lại kết nối: Rà soát lại toàn bộ các điểm đấu nối một lần nữa để chắc chắn không có sai sót, chập chờn hoặc đấu nhầm dây.

Cấu Hình Bộ Điều Khiển (PLC/Drive):

• Thiết lập ngõ vào HSC (High Speed Counter) trên PLC: Nếu kết nối với PLC, cần vào phần mềm lập trình (ví dụ: TIA Portal cho Siemens PLC) để cấu hình module HSC. Chọn đúng chế độ đếm (ví dụ: Quadrature counter X4 để tăng độ phân giải lên 4 lần), chọn loại tín hiệu ngõ vào (HTL), cài đặt các bộ lọc nhiễu (nếu cần) và xác định địa chỉ bộ đếm để đọc giá trị trong chương trình.
• Thiết lập thông số Encoder trên Drive: Nếu kết nối với Servo Drive hoặc Biến tần, cần truy cập vào nhóm thông số liên quan đến Encoder. Nhập chính xác số xung/vòng (ở đây là 500 PPR), chọn loại tín hiệu (HTL), và cấu hình các thông số liên quan đến chiều quay, hệ số tỷ lệ (nếu cần điều khiển vị trí/tốc độ chính xác). Tham khảo tài liệu của Drive để biết chi tiết các tham số cần cài đặt.

Kiểm Tra Hoạt Động Ban Đầu:

• Cấp nguồn và kiểm tra tín hiệu: Cấp nguồn cho hệ thống. Sử dụng chức năng giám sát (monitoring) của phần mềm PLC hoặc Drive để quan sát giá trị bộ đếm encoder.
• Kiểm tra chiều quay: Quay chậm trục động cơ/cơ cấu chấp hành theo một chiều nhất định và quan sát giá trị bộ đếm. Nếu giá trị tăng/giảm đúng theo chiều quay mong muốn thì kết nối A, B đã đúng. Nếu ngược lại, có thể cần đảo lại kết nối của kênh A và kênh B tại bộ điều khiển (hoặc đảo /A với A, /B với B nếu dùng tín hiệu vi sai), hoặc thay đổi cài đặt chiều quay trong phần mềm.
• Kiểm tra tín hiệu Z (Index): Quay trục đủ một vòng và kiểm tra xem tín hiệu Z có được ghi nhận bởi bộ điều khiển hay không (thường dùng cho các tác vụ Homing).
• Kiểm tra độ ổn định: Cho hệ thống chạy ở các tốc độ khác nhau và quan sát xem giá trị đếm có ổn định, liên tục và hợp lý hay không.

Hoàn thành các bước trên một cách cẩn thận sẽ đảm bảo Bộ mã hóa vòng quay SIEMENS 6FX2001-3EC50 được cài đặt đúng cách, sẵn sàng cung cấp dữ liệu phản hồi chính xác cho hệ thống điều khiển của bạn.

6. Giải Quyết Nhanh Chóng Các Vấn Đề Thường Gặp Với Encoder Siemens 6FX2001-3EC50

Lỗi: Không có tín hiệu hoặc tín hiệu bằng 0:

Nguyên nhân có thể: Mất nguồn cấp, đứt dây tín hiệu, lỏng kết nối, hỏng bộ mã hóa, lỗi ngõ vào bộ điều khiển.

Cách khắc phục:

• Kiểm tra nguồn cấp: Dùng đồng hồ VOM đo điện áp tại chân cấp nguồn của encoder (Nâu và Trắng), đảm bảo nằm trong dải 10-30VDC. Kiểm tra cầu chì hoặc aptomat cấp nguồn.
• Kiểm tra dây dẫn: Kiểm tra xem có dây nào bị đứt, hở hoặc tuột khỏi đầu nối không. Đặc biệt chú ý các điểm nối, khớp nối cáp (nếu có).
• Kiểm tra kết nối: Siết lại các đầu nối tại encoder và bộ điều khiển.
• Kiểm tra bộ điều khiển: Thử đổi ngõ vào HSC/Encoder trên PLC/Drive (nếu có ngõ vào dự phòng) để loại trừ khả năng lỗi phần cứng bộ điều khiển.
• Kiểm tra encoder: Nếu các bước trên không hiệu quả, có thể encoder đã bị hỏng. Thử thay thế bằng một encoder tương đương (nếu có sẵn) để xác nhận. Liên hệ thanhthienphu.vn để được tư vấn kiểm tra và thay thế.

Lỗi: Tín hiệu không ổn định, chập chờn, nhảy loạn:

Nguyên nhân có thể: Nhiễu điện từ (EMI), lỏng kết nối cơ khí (khớp nối), rung động quá mức, nguồn cấp không ổn định, lỗi bên trong encoder.

Cách khắc phục:

• Kiểm tra nhiễu: Đảm bảo cáp encoder được đi tách biệt khỏi cáp động lực. Kiểm tra việc nối đất vỏ chống nhiễu (shield) đúng cách (chỉ nối đất 1 đầu). Thử sử dụng các bộ lọc ferrite core kẹp vào cáp encoder.
• Kiểm tra cơ khí: Kiểm tra độ chắc chắn của khớp nối, đảm bảo không bị trượt hoặc lỏng lẻo. Kiểm tra xem bộ mã hóa có bị rung động quá mạnh không, cân nhắc sử dụng các giải pháp giảm chấn nếu cần.
• Kiểm tra nguồn cấp: Đảm bảo nguồn cấp ổn định, không bị sụt áp khi tải nặng hoạt động.
• Kiểm tra cài đặt bộ điều khiển: Xem lại các thông số lọc nhiễu trên bộ đếm HSC/Drive.
• Liên hệ hỗ trợ: Nếu nghi ngờ lỗi bên trong encoder, hãy liên hệ nhà cung cấp.

Lỗi: Đếm sai xung, sai vị trí hoặc sai chiều quay:

Nguyên nhân có thể: Đấu sai dây kênh A/B, cài đặt sai chế độ đếm (X1, X2, X4) hoặc số xung/vòng trên bộ điều khiển, trượt cơ khí, mất xung do tốc độ quá cao hoặc nhiễu.

Cách khắc phục:

• Kiểm tra đấu dây A/B: Xem lại mục 3.1, đảm bảo dây A, /A, B, /B được đấu đúng vào các ngõ vào tương ứng của bộ điều khiển. Để đảo chiều đếm, có thể hoán đổi dây A và B (hoặc /A và /B) hoặc thay đổi cài đặt trong phần mềm.
• Kiểm tra cài đặt bộ điều khiển: Đảm bảo đã cấu hình đúng số xung/vòng (500 PPR cho 6FX2001-3EC50) và chế độ đếm phù hợp với yêu cầu ứng dụng.
• Kiểm tra cơ khí: Đảm bảo khớp nối không bị trượt trên trục encoder hoặc trục máy.
• Kiểm tra tốc độ và nhiễu: Đảm bảo tốc độ quay không vượt quá giới hạn của encoder và khả năng xử lý của bộ đếm. Kiểm tra lại các yếu tố gây nhiễu như đã nêu ở lỗi số 2.

Lỗi: Mất tín hiệu Z (Index):

Nguyên nhân có thể: Đứt dây tín hiệu Z hoặc /Z, đấu sai dây, lỗi kênh Z bên trong encoder, lỗi ngõ vào Z trên bộ điều khiển.

Cách khắc phục:

• Kiểm tra đấu dây Z, /Z: Đảm bảo dây Tím (Z) và Xanh dương (/Z) được đấu đúng vào ngõ vào Z và /Z (nếu dùng vi sai) của bộ điều khiển.
• Kiểm tra dây dẫn: Kiểm tra xem dây Z hoặc /Z có bị đứt không.
• Kiểm tra bộ điều khiển: Thử cấu hình lại ngõ vào Z hoặc kiểm tra bằng cách mô phỏng tín hiệu (nếu có thể).
• Liên hệ hỗ trợ: Có khả năng kênh Z của encoder bị lỗi.
