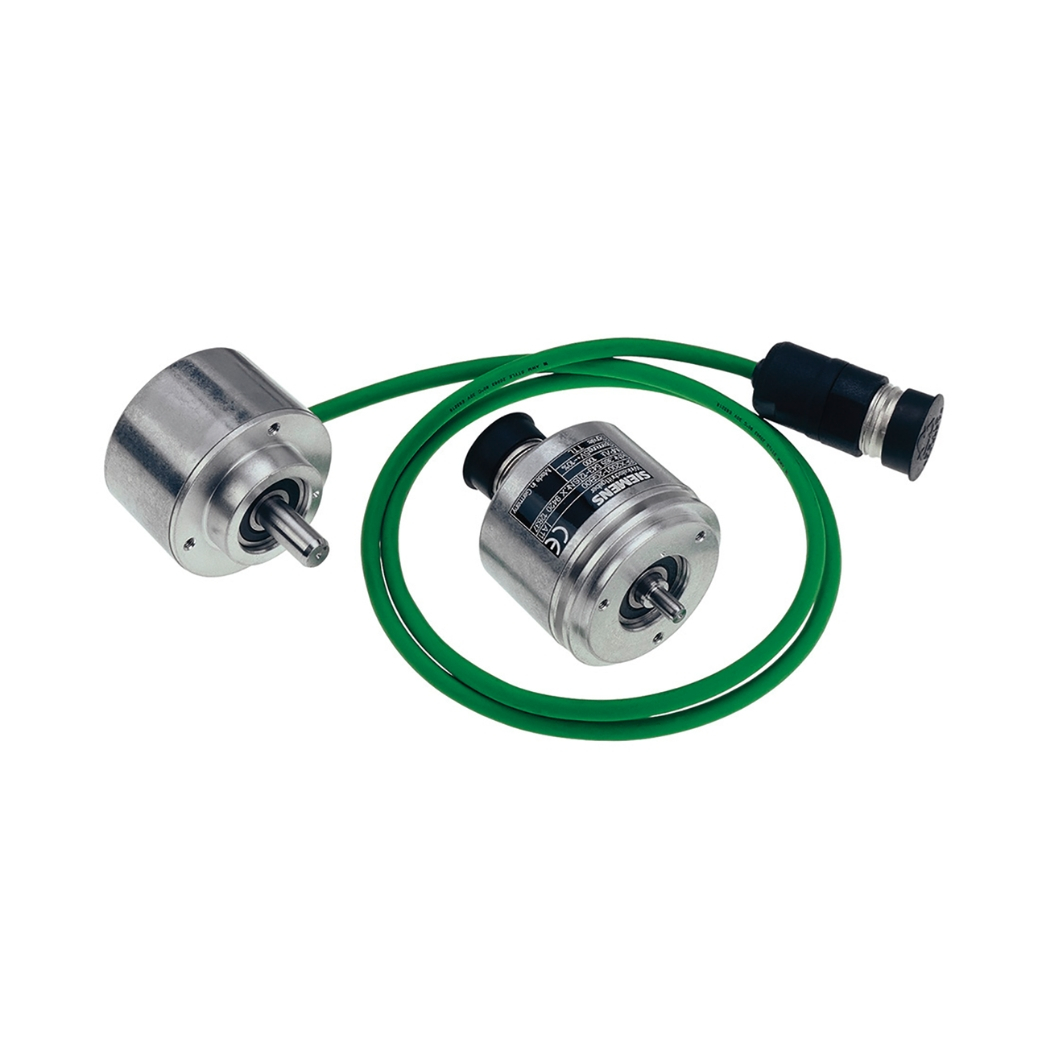

Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02, một thiết bị đo lường vị trí góc chuẩn mực từ Siemens, chính là chìa khóa mở ra cánh cửa nâng cao độ chính xác và hiệu suất vận hành cho hệ thống tự động hóa của bạn.

Với thiết bị mã hóa góc quay tiên tiến này, mọi chuyển động cơ học phức tạp nhất đều được kiểm soát một cách mượt mà, ổn định, đáp ứng hoàn hảo nhu cầu giám sát vị trí và tốc độ trong môi trường công nghiệp đòi hỏi khắt khe nhất.

1. Thông tin Chi tiết về Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

2. Cấu tạo của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

• Vỏ ngoài (Housing): Được chế tạo từ nhôm đúc chất lượng cao, vỏ ngoài không chỉ mang lại vẻ ngoài chắc chắn, chuyên nghiệp mà còn có chức năng bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi các tác nhân vật lý như va đập, bụi bẩn và độ ẩm. Thiết kế vỏ đạt chuẩn IP66/IP67 là minh chứng rõ ràng cho khả năng chống chịu thời tiết và môi trường khắc nghiệt, đảm bảo tuổi thọ lâu dài cho thiết bị ngay cả trong nhà máy dệt may nhiều bụi vải hay xưởng chế biến thực phẩm ẩm ướt.
• Trục quay (Shaft): Là bộ phận tiếp nhận chuyển động quay trực tiếp từ máy móc, trục quay của SIEMENS 6FX2001-2CB02 được làm từ thép không gỉ, đường kính 6mm tiêu chuẩn. Sự chính xác trong gia công trục đảm bảo kết nối vững chắc và đồng tâm với trục động cơ hoặc bộ phận truyền động thông qua khớp nối, giảm thiểu rung động và sai số trong quá trình đo lường.
• Đĩa mã hóa (Code Disk): Đây là trái tim của bộ mã hóa. Đĩa mã hóa là một đĩa tròn, thường làm bằng thủy tinh hoặc nhựa đặc biệt, có khắc các vạch chia rất nhỏ và chính xác theo một quy luật nhất định. Khi trục quay, đĩa mã hóa sẽ quay theo. Độ phân giải 1024 xung/vòng có nghĩa là trên đĩa có 1024 vạch hoặc khe sáng/tối tương ứng, cho phép xác định vị trí góc với độ chi tiết rất cao.
• Hệ thống quang học (Optics): Bao gồm một nguồn sáng (thường là đèn LED hồng ngoại) và các cảm biến quang (phototransistor hoặc photodiode). Ánh sáng từ LED chiếu qua các vạch/khe trên đĩa mã hóa khi nó quay. Các cảm biến quang sẽ nhận tín hiệu sáng/tối này và chuyển đổi thành tín hiệu điện dạng xung vuông.
• Mạch điện tử xử lý tín hiệu (Electronics): Mạch điện tử bên trong có nhiệm vụ khuếch đại các tín hiệu điện yếu từ cảm biến quang, xử lý nhiễu và định dạng chúng thành các tín hiệu đầu ra chuẩn HTL (Push-pull) mạnh mẽ, ổn định. Mạch này cũng đảm bảo các tín hiệu đầu ra (thường là kênh A, B và Z) lệch pha đúng chuẩn, giúp xác định chiều quay và điểm tham chiếu (zero point).
• Ổ bi (Bearings): Hệ thống ổ bi chất lượng cao giúp trục quay quay nhẹ nhàng, ổn định, chịu được tải trọng hướng kính và hướng trục nhất định, đồng thời đảm bảo tuổi thọ cơ học lâu dài cho bộ mã hóa, ngay cả khi hoạt động ở tốc độ cao lên đến 9000 vòng/phút.
• Cáp kết nối (Cable): Cáp nối liền dài 1.5m với 8 lõi dây được bọc cẩn thận, đảm bảo truyền tín hiệu ổn định và chống nhiễu tốt. Việc không có đầu cắm sẵn giúp linh hoạt trong việc đấu nối trực tiếp vào các terminal của PLC, biến tần hoặc bộ điều khiển.

3. Những Tính năng Chính của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

• Độ phân giải 1024 PPR: Cung cấp độ chính xác vị trí góc lên đến 360/1024 ≈ 0.35 độ. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi định vị chính xác như cánh tay robot, bàn xoay máy công cụ, hoặc kiểm soát vị trí dừng của băng tải. Độ phân giải cao giúp hệ thống điều khiển nhận biết được những thay đổi nhỏ nhất, tạo ra chuyển động mượt mà, giảm rung động và nâng cao chất lượng gia công hoặc lắp ráp.
• Tín hiệu đầu ra HTL (Push-Pull): Tín hiệu HTL hoạt động ở mức logic cao hơn TTL, giúp tăng cường khả năng chống nhiễu điện từ trong môi trường công nghiệp. Cấu trúc Push-pull cho phép tín hiệu được kéo lên mức cao (gần Vcc) và kéo xuống mức thấp (gần 0V) một cách chủ động, đảm bảo tín hiệu rõ ràng, sắc nét ngay cả khi truyền qua cáp dài. Điều này tăng độ tin cậy của hệ thống, giảm thiểu lỗi đọc tín hiệu.
• Tốc độ hoạt động cao (lên đến 9000 rpm): Khả năng hoạt động ổn định ở tốc độ cao cho phép bộ mã hóa này được ứng dụng trong nhiều loại máy móc khác nhau, từ các động cơ servo tốc độ cao đến các trục quay nhanh trong máy dệt, máy in. Bạn không cần lo lắng về việc bộ mã hóa trở thành yếu tố giới hạn tốc độ của hệ thống.
• Cấp độ bảo vệ IP66/IP67: Đây là một trong những ưu điểm nổi bật, cho phép SIEMENS 6FX2001-2CB02 hoạt động tin cậy trong những môi trường khắc nghiệt nhất. IP66 đảm bảo chống bụi xâm nhập hoàn toàn và chống lại tia nước phun mạnh từ mọi hướng. IP67 còn cho phép thiết bị chịu được ngâm nước tạm thời ở độ sâu nhất định. Điều này lý tưởng cho các nhà máy chế biến thực phẩm, hóa chất, xi măng, hoặc các ứng dụng ngoài trời.
• Dải nhiệt độ hoạt động rộng (-20°C đến +85°C): Khả năng chịu nhiệt tốt giúp bộ mã hóa hoạt động ổn định trong các tủ điện kín, gần nguồn nhiệt hoặc trong các khu vực có điều kiện nhiệt độ thay đổi lớn, từ kho lạnh đến nhà xưởng sản xuất thép.
• Thiết kế cơ khí bền bỉ: Vỏ nhôm chắc chắn, trục thép không gỉ, ổ bi chất lượng cao và khả năng chống rung sốc tốt đảm bảo tuổi thọ cơ học lâu dài, giảm thiểu chi phí thay thế và thời gian dừng máy để bảo trì, sửa chữa.
• Thương hiệu Siemens uy tín: Lựa chọn sản phẩm từ Siemens đồng nghĩa với việc bạn được hưởng lợi từ chất lượng Đức, công nghệ tiên tiến và mạng lưới hỗ trợ toàn cầu (thông qua nhà phân phối uy tín như thanhthienphu.vn).

4. Hướng dẫn Kết nối Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

Bước 1: Chuẩn bị và An toàn là trên hết:

• Ngắt nguồn điện: Luôn đảm bảo nguồn điện cung cấp cho bộ điều khiển (PLC, Drive) và khu vực làm việc đã được ngắt hoàn toàn trước khi tiến hành bất kỳ thao tác đấu nối nào. An toàn điện phải được đặt lên hàng đầu.
• Đọc tài liệu kỹ thuật: Tham khảo kỹ datasheet của SIEMENS 6FX2001-2CB02 và tài liệu của thiết bị điều khiển (PLC/Drive) để xác định đúng sơ đồ chân (pinout) và yêu cầu về tín hiệu đầu vào.
• Chuẩn bị dụng cụ: Kìm tuốt dây, tua vít phù hợp, terminal, băng keo điện hoặc ống co nhiệt.

Bước 2: Xác định Chân và Chức năng Dây:

Bộ mã hóa SIEMENS 6FX2001-2CB02 thường đi kèm cáp 8 lõi. Màu sắc dây và chức năng tương ứng cần được xác định chính xác từ datasheet. Thông thường sẽ bao gồm:

• Dây cấp nguồn dương (+Vcc): Thường là màu Nâu (Brown).
• Dây cấp nguồn âm (0V / GND): Thường là màu Trắng (White).
• Dây tín hiệu Kênh A (Channel A): Thường là màu Xanh lá (Green).
• Dây tín hiệu Kênh B (Channel B): Thường là màu Vàng (Yellow).
• Dây tín hiệu Kênh Z (Zero / Index Pulse): Thường là màu Xám (Grey).
• Dây tín hiệu /A (Inverted Channel A): Thường là màu Hồng (Pink) – Có thể không sử dụng tùy bộ điều khiển.
• Dây tín hiệu /B (Inverted Channel B): Thường là màu Đỏ (Red) – Có thể không sử dụng tùy bộ điều khiển.
• Dây tín hiệu /Z (Inverted Zero Pulse): Thường là màu Xanh dương (Blue) – Có thể không sử dụng tùy bộ điều khiển.

Lưu ý: Màu dây có thể thay đổi tùy lô sản xuất hoặc phiên bản cụ thể, luôn luôn tham chiếu datasheet đi kèm sản phẩm là cách chính xác nhất.

Bước 3: Kết nối Nguồn Cấp:

• Nối dây +Vcc (vd: Nâu) của bộ mã hóa vào ngõ ra nguồn +10V đến +30V DC của bộ điều khiển hoặc nguồn cấp riêng phù hợp.
• Nối dây 0V/GND (vd: Trắng) của bộ mã hóa vào ngõ vào 0V/GND tương ứng trên bộ điều khiển. Đảm bảo kết nối GND chắc chắn để tránh nhiễu.

Bước 4: Kết nối Tín hiệu:

• Xác định các ngõ vào digital hoặc ngõ vào tốc độ cao (High-Speed Input/Counter) trên PLC/Drive của bạn.
• Nối dây Kênh A (vd: Xanh lá) vào ngõ vào tín hiệu A (hoặc Clock) trên bộ điều khiển.
• Nối dây Kênh B (vd: Vàng) vào ngõ vào tín hiệu B (hoặc Direction) trên bộ điều khiển. Tín hiệu A và B lệch pha 90 độ giúp xác định chiều quay.
• Nối dây Kênh Z (vd: Xám) vào ngõ vào tín hiệu Z (hoặc Index/Reference) trên bộ điều khiển. Tín hiệu Z tạo ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc hoặc đồng bộ hóa.
• Nếu bộ điều khiển yêu cầu tín hiệu vi sai (differential signal) hoặc bạn muốn tăng cường khả năng chống nhiễu, hãy kết nối thêm các dây tín hiệu đảo /A, /B, /Z vào các ngõ vào tương ứng trên bộ điều khiển. Nếu không, các dây này có thể được để trống và cách điện cẩn thận.

Bước 5: Hoàn thiện và Kiểm tra:

• Kiểm tra lại tất cả các mối nối đảm bảo chắc chắn, đúng vị trí và được cách điện tốt bằng băng keo hoặc ống co nhiệt.
• Đi dây gọn gàng, tránh để dây tín hiệu chạy song song gần dây động lực công suất lớn để giảm thiểu nhiễu.
• Cấp lại nguồn điện cho hệ thống.
• Sử dụng phần mềm lập trình PLC hoặc công cụ cấu hình Drive để giám sát trạng thái các ngõ vào tín hiệu từ bộ mã hóa.
• Quay trục bộ mã hóa (hoặc trục máy) và quan sát xem giá trị đếm xung có thay đổi tương ứng không, chiều quay có được xác định đúng không, và tín hiệu Z có xuất hiện mỗi vòng quay không.

5. Ứng dụng của Bộ mã hóa vòng quay Encoder Siemens 6FX2001-2CB02

• Điều khiển vị trí và tốc độ động cơ Servo/AC: Đây là ứng dụng phổ biến nhất. Bộ mã hóa cung cấp tín hiệu phản hồi về vị trí và tốc độ thực tế của trục động cơ về bộ điều khiển (Servo Drive, Biến tần VFD có chức năng điều khiển vector vòng kín). Bộ điều khiển sẽ so sánh tín hiệu này với tín hiệu đặt (setpoint) và điều chỉnh điện áp/tần số cấp cho động cơ để đạt được vị trí hoặc tốc độ mong muốn một cách chính xác và nhanh chóng. Điều này cực kỳ quan trọng trong robot công nghiệp, máy công cụ CNC, máy in, máy dệt.
• Máy công cụ CNC (Tiện, Phay, Mài): Đo lường chính xác vị trí của các trục chuyển động (X, Y, Z, trục chính) để đảm bảo gia công chi tiết với dung sai cực nhỏ, tạo ra các sản phẩm cơ khí chính xác cao.
• Robot công nghiệp: Xác định vị trí các khớp của cánh tay robot, cho phép robot thực hiện các thao tác phức tạp như gắp, đặt, hàn, sơn một cách chính xác và lặp lại.
• Hệ thống băng tải và hậu cần (Logistics): Đo tốc độ di chuyển của băng tải để đồng bộ hóa tốc độ giữa các công đoạn khác nhau trong dây chuyền sản xuất hoặc kho hàng tự động. Xác định vị trí của sản phẩm trên băng tải để phục vụ cho việc phân loại, đóng gói, hoặc các công đoạn xử lý khác.
• Máy đóng gói và chiết rót: Đồng bộ hóa chuyển động của các cơ cấu như cấp liệu, định lượng, hàn miệng túi, dán nhãn để đảm bảo quy trình diễn ra nhịp nhàng, chính xác, đạt năng suất cao và tránh lãng phí nguyên liệu.
• Máy in và máy dệt: Kiểm soát tốc độ và vị trí của các trục cuốn giấy, vải, đầu phun mực, kim dệt để đảm bảo sản phẩm in ấn sắc nét, hoa văn dệt chính xác.
• Thiết bị y tế: Sử dụng trong các máy chụp chiếu, robot phẫu thuật đòi hỏi độ chính xác và tin cậy tuyệt đối.
• Năng lượng tái tạo (Tuabin gió): Đo tốc độ quay của cánh quạt và góc hướng của tuabin để tối ưu hóa hiệu suất phát điện.
• Cẩu trục và thiết bị nâng hạ: Giám sát vị trí và hành trình của móc cẩu, xe con để đảm bảo an toàn và định vị chính xác khi nâng hạ hàng hóa nặng.

6. Khắc phục Vấn đề Thường gặp với Encoder Siemens 6FX2001-2CB02

Vấn đề 1: Không có tín hiệu hoặc mất tín hiệu hoàn toàn (PLC/Drive không đọc được xung).

Nguyên nhân có thể: Mất nguồn cấp, đứt dây cáp, lỏng mối nối, hỏng bộ mã hóa, cấu hình sai ngõ vào trên PLC/Drive.

Giải pháp:

• Kiểm tra nguồn cấp: Dùng đồng hồ VOM đo điện áp giữa chân +Vcc và 0V/GND ngay tại bộ mã hóa, đảm bảo nằm trong dải 10-30V DC.
• Kiểm tra cáp và mối nối: Kiểm tra xem cáp có bị đứt, dập, hay các mối nối tại terminal có bị lỏng hoặc tuột ra không. Siết lại các đầu nối nếu cần.
• Kiểm tra cấu hình PLC/Drive: Đảm bảo các ngõ vào tương ứng với kênh A, B, Z đã được cấu hình đúng là ngõ vào digital hoặc HSC và được enable.
• Nếu đã kiểm tra các bước trên mà vẫn không có tín hiệu, có khả năng bộ mã hóa đã bị hỏng. Liên hệ thanhthienphu.vn để được tư vấn kiểm tra và thay thế.

Vấn đề 2: Tín hiệu đọc không chính xác, sai số lớn, nhảy loạn.

Nguyên nhân có thể: Nhiễu điện từ, lắp đặt cơ khí không đồng tâm, rung động quá mức, bộ mã hóa bị bẩn (đối với loại quang), tốc độ quay vượt quá giới hạn, độ phân giải cấu hình sai.

Giải pháp:

• Kiểm tra nhiễu: Đảm bảo cáp tín hiệu được đi riêng biệt, cách xa cáp động lực. Sử dụng cáp có vỏ bọc chống nhiễu và nối đất vỏ bọc đúng cách tại một đầu (thường là phía bộ điều khiển). Cân nhắc sử dụng ferrite core kẹp vào cáp tín hiệu.
• Kiểm tra lắp đặt cơ khí: Đảm bảo bộ mã hóa được lắp đồng tâm với trục máy thông qua khớp nối mềm phù hợp. Sai lệch góc hoặc song song quá lớn có thể gây sai số và làm hỏng ổ bi.
• Giảm rung động: Kiểm tra và gia cố bệ đỡ bộ mã hóa, hoặc sử dụng các loại khớp nối có khả năng hấp thụ rung động tốt hơn.
• Kiểm tra tốc độ: Đảm bảo tốc độ hoạt động thực tế không vượt quá 9000 rpm.
• Kiểm tra cấu hình độ phân giải: Đảm bảo giá trị PPR cấu hình trong PLC/Drive khớp với thông số của bộ mã hóa (1024 PPR).

Vấn đề 3: Tín hiệu chập chờn, lúc có lúc không.

Nguyên nhân có thể: Mối nối tiếp xúc kém, dây dẫn bị gần đứt ngầm bên trong, nguồn cấp không ổn định, nhiễu không liên tục.

Giải pháp:

• Kiểm tra lại tất cả các mối nối, đảm bảo tiếp xúc tốt. Thử đấu nối lại các điểm nghi ngờ.
• Kiểm tra toàn bộ chiều dài cáp xem có dấu hiệu bị tổn thương vật lý không.
• Kiểm tra sự ổn định của nguồn cấp DC cho bộ mã hóa.
• Quan sát xem hiện tượng chập chờn có xảy ra khi các thiết bị công suất lớn khác (như biến tần, khởi động từ) hoạt động không, để xác định nguyên nhân nhiễu.
