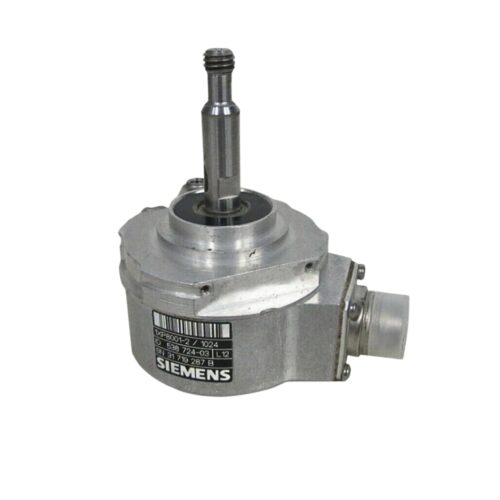

Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024

Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024: Khám Phá Giải Pháp Đo Lường Vị Trí và Tốc Độ Chính Xác Tuyệt Đối Từ thanhthienphu.vn, Nâng Tầm Hệ Thống Tự Động Hóa Của Bạn.

Thiết bị cảm biến vòng quay này chính là chìa khóa mở ra cánh cửa hiệu suất vượt trội và độ tin cậy bền vững cho mọi ứng dụng công nghiệp đòi hỏi sự chuẩn xác trong từng chuyển động, một giải pháp đến từ thương hiệu danh tiếng toàn cầu SIEMENS.

1. Thông tin chi tiết về Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024

2. Cấu tạo chi tiết của Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024

• Vỏ bảo vệ (Housing): Thường được chế tạo từ nhôm đúc hoặc hợp kim chất lượng cao, vỏ ngoài của SIEMENS 1XP8001-2/1024 đóng vai trò như một lớp áo giáp vững chắc. Nó không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi các tác động vật lý như va đập, rung động mà còn chống lại sự xâm nhập của bụi bẩn và hơi ẩm theo tiêu chuẩn IP66/IP67. Thiết kế vỏ tối ưu cũng giúp tản nhiệt hiệu quả, đảm bảo encoder hoạt động ổn định trong thời gian dài, ngay cả trong môi trường công nghiệp khắc nghiệt nhất. Sự chắc chắn này mang lại cảm giác an tâm cho người vận hành.
• Trục quay (Shaft): Là bộ phận cơ khí tiếp nhận chuyển động quay trực tiếp từ đối tượng cần đo (ví dụ: trục động cơ, trục vít me, băng tải). Trục của SIEMENS 1XP8001-2/1024 thường được làm từ thép không gỉ hoặc vật liệu có độ cứng cao, đảm bảo khả năng chịu tải, chống mài mòn và duy trì độ đồng tâm chính xác. Thiết kế trục đặc (solid shaft) giúp việc kết nối với khớp nối (coupling) trở nên đơn giản và chắc chắn, truyền tải chuyển động một cách trung thực nhất.
• Đĩa mã hóa (Code Disc): Đây là trái tim quang học của bộ mã hóa. Đĩa này thường làm bằng thủy tinh hoặc nhựa đặc biệt, trên bề mặt có khắc các vạch chia sáng tối xen kẽ theo một quy luật chính xác với độ phân giải 1024 vạch trên một vòng quay. Chất lượng của đĩa mã hóa ảnh hưởng trực tiếp đến độ chính xác của tín hiệu đầu ra. SIEMENS sử dụng công nghệ khắc tiên tiến để đảm bảo các vạch chia rõ ràng, sắc nét và bền bỉ theo thời gian.
• Nguồn sáng (Light Source – thường là LED): Một hoặc nhiều đèn LED hồng ngoại được sử dụng để chiếu ánh sáng xuyên qua đĩa mã hóa. Việc sử dụng LED đảm bảo tuổi thọ cao, tiêu thụ năng lượng thấp và phát ra ánh sáng ổn định, ít bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường, góp phần vào độ tin cậy chung của thiết bị.
• Bộ thu quang (Photodetector Array): Nằm đối diện với nguồn sáng, qua đĩa mã hóa, là một dãy các cảm biến quang (photodiode hoặc phototransistor). Khi đĩa quay, các vạch chia sẽ lần lượt che hoặc cho ánh sáng đi qua. Bộ thu quang sẽ nhận tín hiệu ánh sáng này và chuyển đổi thành tín hiệu điện dạng xung vuông (digital pulses). Độ chính xác của bộ thu quang và khả năng xử lý tín hiệu nhanh chóng là yếu tố then chốt để đạt được tần số đáp ứng cao.
• Mạch xử lý tín hiệu điện tử (Signal Processing Electronics): Bo mạch này chứa các vi mạch chuyên dụng để khuếch đại, lọc nhiễu và định dạng tín hiệu xung từ bộ thu quang thành các tín hiệu chuẩn đầu ra như HTL (Push-Pull) hoặc TTL (RS422 Line Driver). Mạch điện tử của SIEMENS được thiết kế để hoạt động ổn định, chống nhiễu tốt trong môi trường công nghiệp và cung cấp tín hiệu đầu ra rõ ràng, mạnh mẽ, dễ dàng kết nối với PLC, biến tần, bộ đếm hay các bộ điều khiển khác.
• Vòng bi (Bearings): Hệ thống vòng bi chất lượng cao được sử dụng để đỡ trục quay, đảm bảo trục quay trơn tru, nhẹ nhàng với ma sát thấp và độ chính xác cao. Vòng bi tốt giúp giảm thiểu độ rung, tiếng ồn và kéo dài tuổi thọ cơ học của encoder, đặc biệt quan trọng trong các ứng dụng tốc độ cao hoặc chịu tải trọng hướng tâm/hướng trục.
• Phần kết nối điện (Electrical Connection): Bao gồm cáp liền hoặc các loại đầu nối tiêu chuẩn công nghiệp như M12, M23. Phần kết nối này đảm bảo việc đấu nối dây tín hiệu và dây nguồn được chắc chắn, kín đáo và an toàn, chống lại các tác động từ môi trường và rung động trong quá trình vận hành.

3. Các tính năng chính của Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024

• Độ phân giải cao 1024 PPR (Xung/Vòng): Đây là một trong những đặc điểm cốt lõi, mang lại khả năng đo lường vị trí góc và tốc độ với độ chính xác vượt trội. Với 1024 xung được tạo ra trong mỗi vòng quay, bộ mã hóa cho phép hệ thống điều khiển nhận biết những thay đổi nhỏ nhất trong chuyển động. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi sự định vị chính xác như máy CNC, robot công nghiệp, hệ thống cắt và đóng gói tự động, giúp nâng cao chất lượng sản phẩm cuối cùng và giảm thiểu sai sót.
• Thiết kế cơ khí bền vững, cấp bảo vệ IP66/IP67: Được chế tạo từ vật liệu chất lượng cao như vỏ nhôm đúc và trục thép không gỉ, cùng với các gioăng làm kín hiệu quả, SIEMENS 1XP8001-2/1024 có khả năng chống chịu tuyệt vời trong môi trường công nghiệp khắc nghiệt. Cấp bảo vệ IP66/IP67 đảm bảo thiết bị hoạt động ổn định ngay cả khi tiếp xúc với bụi bẩn, dầu mỡ và nước phun mạnh hoặc thậm chí ngâm trong nước tạm thời. Điều này giúp giảm thiểu thời gian dừng máy do hỏng hóc thiết bị, tiết kiệm chi phí bảo trì và thay thế, đồng thời tăng cường độ tin cậy cho toàn bộ dây chuyền.

Tùy chọn tín hiệu đầu ra linh hoạt (HTL/TTL): Sản phẩm cung cấp các chuẩn tín hiệu đầu ra phổ biến nhất trong công nghiệp:

• HTL (High Threshold Logic – Push-Pull): Hoạt động với dải điện áp rộng (thường 10-30VDC), tín hiệu mạnh mẽ, khả năng chống nhiễu tốt, phù hợp cho các ứng dụng cần truyền tín hiệu đi xa hoặc trong môi trường nhiễu điện từ cao.
• TTL (Transistor-Transistor Logic – RS422 Line Driver): Hoạt động ở điện áp 5VDC, cung cấp tín hiệu vi sai đối xứng (A, /A, B, /B, Z, /Z), cho phép truyền tín hiệu tốc độ cao và khả năng chống nhiễu tuyệt vời, lý tưởng cho các bộ điều khiển servo hoặc các ứng dụng đòi hỏi tần số đáp ứng cao. Sự linh hoạt này giúp dễ dàng tích hợp bộ mã hóa với hầu hết các loại PLC, biến tần, bộ điều khiển servo và hệ thống thu thập dữ liệu hiện có trên thị trường mà không cần bộ chuyển đổi tín hiệu phức tạp.
• Tần số đáp ứng cao: Với khả năng hoạt động ở tần số lên đến hàng trăm kHz (ví dụ 160kHz hoặc cao hơn), SIEMENS 1XP8001-2/1024 có thể theo dõi chính xác chuyển động của các trục quay tốc độ cao, chẳng hạn như trong các động cơ điện công suất lớn, máy cắt tốc độ cao, hoặc các ứng dụng động lực học nhanh. Điều này đảm bảo không bỏ sót thông tin vị trí hoặc tốc độ, giúp hệ thống điều khiển phản ứng kịp thời và chính xác.
• Dải nhiệt độ hoạt động rộng: Khả năng làm việc ổn định trong phạm vi nhiệt độ từ -20°C đến +85°C (hoặc rộng hơn tùy phiên bản) cho phép bộ mã hóa hoạt động đáng tin cậy trong nhiều điều kiện môi trường khác nhau, từ các kho lạnh đến khu vực gần lò nung hoặc trong các tủ điện có nhiệt độ cao, phù hợp với khí hậu đa dạng của Việt Nam.
• Độ tin cậy và tuổi thọ cao theo tiêu chuẩn SIEMENS: Kế thừa danh tiếng về chất lượng của SIEMENS, bộ mã hóa 1XP8001-2/1024 được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, sử dụng linh kiện cao cấp và công nghệ đã được kiểm chứng. Điều này mang lại tuổi thọ hoạt động dài lâu, giảm thiểu rủi ro hỏng hóc đột ngột và đảm bảo sự vận hành liên tục, ổn định cho hệ thống của bạn – một yếu tố then chốt giúp tối ưu hóa chi phí vòng đời sản phẩm (Total Cost of Ownership).
• Dễ dàng lắp đặt và kết nối: Với thiết kế trục đặc tiêu chuẩn, mặt bích lắp đặt thông dụng và các tùy chọn kết nối điện (cáp hoặc connector) tiện lợi, việc lắp đặt và tích hợp SIEMENS 1XP8001-2/1024 vào hệ thống trở nên nhanh chóng và đơn giản, tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật.

4. Hướng dẫn kết nối Bộ mã hóa vòng quay Encoder Siemens1XP8001-2/1024

Bước 1: Chuẩn bị trước khi kết nối

• Xác định đúng phiên bản Encoder: Kiểm tra lại mã sản phẩm và datasheet của bộ mã hóa SIEMENS 1XP8001-2/1024 bạn đang có để biết chính xác loại tín hiệu ra (HTL hay TTL), điện áp hoạt động và sơ đồ chân (pinout) của cáp hoặc connector. Thông tin này cực kỳ quan trọng để đấu nối đúng với bộ điều khiển (PLC, Biến tần, Servo Drive,…).
• Chuẩn bị dụng cụ và vật tư: Kìm tuốt dây, kìm bấm cosse (nếu cần), tua vít phù hợp, đồng hồ vạn năng (VOM), băng keo cách điện hoặc ống co nhiệt, dây tín hiệu phù hợp (khuyến nghị dùng cáp có lớp chống nhiễu).
• Đảm bảo an toàn: Ngắt hoàn toàn nguồn điện cấp cho bộ điều khiển và các thiết bị liên quan trước khi thực hiện bất kỳ thao tác đấu nối nào. Sử dụng các dụng cụ bảo hộ cá nhân nếu cần thiết.

Bước 2: Kết nối cơ khí (Lắp đặt Encoder)

• Gắn Encoder: Lắp bộ mã hóa lên vị trí mong muốn trên máy hoặc động cơ. Đảm bảo mặt bích của encoder được gắn phẳng và chắc chắn.
• Kết nối trục: Sử dụng khớp nối (coupling) phù hợp để nối trục của encoder với trục của đối tượng cần đo. Đảm bảo sự đồng tâm giữa hai trục để tránh gây tải trọng không mong muốn lên vòng bi của encoder và đảm bảo truyền động chính xác. Siết chặt các vít trên khớp nối. Tránh dùng búa hoặc lực mạnh tác động trực tiếp lên trục encoder.

Bước 3: Kết nối điện (Đấu dây tín hiệu và nguồn)

Xác định sơ đồ chân (Pinout): Tham khảo datasheet của encoder SIEMENS 1XP8001-2/1024 hoặc nhãn thông tin trên thân encoder (nếu có) để xác định chức năng của từng màu dây trong cáp hoặc vị trí chân trên connector (M12, M23,…). Thông thường sẽ bao gồm các chân sau:

• +V hoặc UB: Chân cấp nguồn dương (ví dụ: +5VDC cho TTL, +10…30VDC cho HTL).
• 0V hoặc GND: Chân cấp nguồn âm (Mass).
• A, B, Z: Các kênh tín hiệu xung vuông (Phase A, Phase B, Index/Zero Pulse). Kênh A và B lệch pha 90 độ điện để xác định chiều quay. Kênh Z phát một xung duy nhất mỗi vòng quay để xác định vị trí gốc.
• /A, /B, /Z (Đối với phiên bản TTL Line Driver): Các tín hiệu đảo của A, B, Z, dùng để truyền tín hiệu vi sai chống nhiễu.
• Shield hoặc biểu tượng tiếp địa: Chân kết nối vỏ chống nhiễu của cáp.

Đấu nối dây:

• Kết nối chân +V của encoder vào đúng cực dương của nguồn cấp trên bộ điều khiển (đảm bảo đúng điện áp yêu cầu của encoder).
• Kết nối chân 0V hoặc GND của encoder vào đúng cực âm (Mass) của nguồn cấp và đầu vào tín hiệu trên bộ điều khiển. Đây là điểm tham chiếu chung, kết nối sai có thể gây hỏng thiết bị.
• Kết nối các chân tín hiệu A, B, Z (và /A, /B, /Z nếu là TTL) vào các đầu vào tương ứng trên bộ điều khiển (thường là các đầu vào High-Speed Counter – HSC của PLC hoặc đầu vào Encoder của biến tần/servo).
• Quan trọng: Kết nối chân Shield (vỏ chống nhiễu của cáp) với điểm tiếp địa (PE – Protective Earth) của tủ điện hoặc bộ điều khiển. Không kết nối chân Shield với chân 0V/GND trừ khi có chỉ dẫn đặc biệt từ nhà sản xuất bộ điều khiển. Việc tiếp địa đúng cách giúp giảm thiểu ảnh hưởng của nhiễu điện từ.

Kiểm tra kết nối: Sau khi đấu nối xong, kiểm tra lại cẩn thận từng mối nối xem có chắc chắn, đúng vị trí và không bị chạm chập giữa các dây. Sử dụng đồng hồ VOM để kiểm tra thông mạch và cách điện nếu cần.

Bước 4: Cấu hình bộ điều khiển (Nếu cần)

Truy cập phần mềm lập trình PLC hoặc cài đặt thông số của biến tần/servo drive.

Cấu hình các đầu vào High-Speed Counter (HSC) hoặc đầu vào Encoder:

• Chọn đúng loại tín hiệu (HTL/Push-Pull hoặc TTL/Line Driver).
• Cài đặt chế độ đếm (ví dụ: Quadrature x1, x2, x4) để tận dụng tín hiệu A và B xác định chiều quay và tăng độ phân giải hiệu dụng.
• Cấu hình chức năng cho tín hiệu Z (ví dụ: Reset bộ đếm, chốt vị trí).
• Đặt các bộ lọc đầu vào (input filter) nếu môi trường có nhiều nhiễu (tuy nhiên, cài đặt bộ lọc quá cao có thể làm giảm tần số đáp ứng).

Bước 5: Kiểm tra hoạt động

• Cấp lại nguồn điện cho hệ thống.
• Quan sát trạng thái đèn báo trên bộ điều khiển (nếu có) liên quan đến đầu vào encoder.
• Cho trục gắn encoder quay chậm bằng tay hoặc bằng động cơ ở tốc độ thấp.
• Kiểm tra giá trị đếm xung trên phần mềm giám sát của PLC hoặc màn hình HMI. Giá trị đếm phải tăng/giảm tương ứng với chiều quay và số xung phải phù hợp với chuyển động thực tế (1024 xung/vòng).
• Kiểm tra hoạt động của tín hiệu Z (nếu sử dụng).

5. Ứng dụng đa dạng của Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024

Sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…): Đây là lĩnh vực ứng dụng phổ biến nhất của SIEMENS 1XP8001-2/1024.

• Máy CNC (Tiện, Phay, Mài): Cung cấp phản hồi vị trí chính xác cho các trục chuyển động (trục X, Y, Z) và trục chính (spindle), đảm bảo gia công chi tiết với dung sai chặt chẽ, bề mặt hoàn thiện cao. Độ phân giải 1024 PPR giúp kiểm soát tốc độ cắt và tiến dao một cách mượt mà.
• Robot công nghiệp: Xác định vị trí các khớp (joints) của cánh tay robot, cho phép robot thực hiện các thao tác lắp ráp, hàn, sơn, gắp đặt sản phẩm một cách chính xác và lặp lại.
• Hệ thống băng tải, băng chuyền: Đo tốc độ và chiều dài di chuyển của băng tải, đồng bộ hóa tốc độ giữa các công đoạn khác nhau trong dây chuyền sản xuất (ví dụ: chiết rót, đóng gói, dán nhãn), kiểm soát vị trí dừng sản phẩm chính xác.
• Máy đóng gói, chiết rót: Điều khiển vị trí chính xác của cơ cấu cắt, dán, chiết rót, đảm bảo định lượng sản phẩm đồng đều và bao bì hoàn chỉnh.
• Máy dệt, máy sợi: Kiểm soát tốc độ và đồng bộ hóa chuyển động của các trục cuốn, trục kéo sợi, đảm bảo chất lượng và độ đều của vải, sợi.
• Máy cắt giấy, máy in: Đo chiều dài giấy, điều khiển vị trí dao cắt hoặc đầu in chính xác.

Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):

• Thang máy, thang cuốn: Đo vị trí cabin thang máy, kiểm soát tốc độ di chuyển, đảm bảo dừng tầng chính xác và vận hành êm ái, an toàn.
• Cần trục, cổng trục: Xác định vị trí ngang, vị trí dọc và góc quay của cần trục, hỗ trợ vận hành an toàn và chính xác trong việc nâng hạ, di chuyển vật liệu nặng tại công trường hoặc nhà xưởng.
• Máy trộn bê tông: Kiểm soát tốc độ quay của thùng trộn, đảm bảo chất lượng hỗn hợp bê tông.

Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Turbine gió: Đo tốc độ quay của cánh quạt và góc quay của vỏ (nacelle) để tối ưu hóa hiệu suất phát điện theo hướng gió. Độ bền và cấp bảo vệ cao của encoder là yếu tố quan trọng trong môi trường khắc nghiệt này.
• Hệ thống theo dõi mặt trời (Solar Tracker): Điều khiển góc nghiêng và phương vị của các tấm pin mặt trời để luôn hướng về phía mặt trời, tối đa hóa lượng năng lượng thu được.
• Van điều khiển, cửa đập thủy điện: Cung cấp phản hồi vị trí chính xác cho các cơ cấu chấp hành điều khiển dòng chảy hoặc mức nước.

Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):

• Bàn xoay, cơ cấu chia độ: Định vị chính xác góc quay của bàn xoay trong các dây chuyền lắp ráp tự động.
• Hệ thống cấp phôi tự động: Kiểm soát vị trí và tốc độ của cơ cấu cấp phôi.
• Xe tự hành AGV (Automated Guided Vehicle): Đo quãng đường di chuyển và góc quay của bánh xe, hỗ trợ hệ thống định vị và dẫn đường cho AGV trong nhà kho hoặc nhà máy.

6. Khắc phục một số lỗi thường gặp với Encoder Siemens 1XP8001-2/1024

Lỗi 1: Mất tín hiệu hoàn toàn (Không có xung A, B, Z)

Nguyên nhân có thể:

• Mất nguồn cấp cho encoder.
• Đứt dây cáp nguồn hoặc tín hiệu.
• Kết nối lỏng lẻo tại các đầu nối (connector hoặc terminal).
• Encoder bị hỏng phần cứng (LED, bộ thu quang, mạch điện tử).
• Đầu vào của bộ điều khiển (PLC/Drive) bị lỗi hoặc chưa được cấu hình đúng.

Cách khắc phục:

• Kiểm tra nguồn cấp: Dùng đồng hồ VOM đo điện áp tại chân cấp nguồn (+V và 0V/GND) ngay tại đầu nối của encoder. Đảm bảo điện áp đúng với thông số kỹ thuật (ví dụ: 5VDC ±5% cho TTL, 10-30VDC cho HTL). Kiểm tra cả nguồn cấp tại bộ điều khiển.
• Kiểm tra dây cáp và kết nối: Kiểm tra trực quan xem cáp có bị đứt, dập, gãy gập hay không. Siết lại các đầu nối, đảm bảo tiếp xúc tốt. Sử dụng VOM đo thông mạch từng sợi dây tín hiệu và nguồn từ encoder về bộ điều khiển.
• Kiểm tra cấu hình bộ điều khiển: Đảm bảo đầu vào HSC/Encoder trên PLC/Drive đã được kích hoạt (enable) và cấu hình đúng loại tín hiệu (HTL/TTL).
• Thử thay thế encoder (Nếu có sẵn): Nếu các bước trên không phát hiện lỗi, thử thay thế bằng một encoder tương đương đang hoạt động tốt để xác định lỗi do encoder hay do bộ điều khiển/dây cáp.
• Liên hệ hỗ trợ: Nếu không thể xác định nguyên nhân hoặc nghi ngờ encoder hỏng, liên hệ thanhthienphu.vn (Hotline 08.12.77.88.99) để được tư vấn hoặc gửi kiểm tra, sửa chữa.

Lỗi 2: Tín hiệu không ổn định, nhiễu, sai số đếm

Nguyên nhân có thể:

• Nhiễu điện từ (EMI) từ các thiết bị công suất lớn gần đó (biến tần, động cơ, khởi động từ, máy hàn…).
• Kết nối tiếp địa (Shield) không đúng cách hoặc không có.
• Cáp tín hiệu chất lượng kém, không có lớp chống nhiễu hoặc đi quá gần dây động lực.
• Nguồn cấp không ổn định, bị sụt áp hoặc nhiễu.
• Encoder bị rung động cơ học quá mức.
• Khớp nối bị lỏng hoặc lệch tâm, gây trượt hoặc rung động.
• Hỏng hóc một phần bên trong encoder (ví dụ: một kênh tín hiệu chập chờn).

Cách khắc phục:

• Kiểm tra tiếp địa: Đảm bảo vỏ chống nhiễu (Shield) của cáp encoder được kết nối đúng với điểm tiếp địa (PE) của hệ thống. Thử tách riêng đường tiếp địa của encoder nếu đang nối chung với các thiết bị khác.
• Kiểm tra đi dây: Tách cáp tín hiệu encoder ra xa các cáp động lực. Sử dụng máng cáp riêng hoặc ống kim loại tiếp địa cho cáp encoder nếu cần. Ưu tiên sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (twisted-pair shielded cable).
• Kiểm tra nguồn cấp: Đo kiểm tra sự ổn định của nguồn cấp cho encoder. Cân nhắc sử dụng bộ nguồn riêng, chất lượng tốt cho encoder nếu nghi ngờ nguồn hiện tại bị nhiễu.
• Kiểm tra cơ khí: Kiểm tra độ chắc chắn của việc lắp đặt encoder và khớp nối. Đảm bảo không có rung động quá mức. Siết lại khớp nối, kiểm tra độ đồng tâm.
• Sử dụng bộ lọc: Kích hoạt hoặc điều chỉnh bộ lọc nhiễu kỹ thuật số (digital filter) trên đầu vào HSC/Encoder của bộ điều khiển (nếu có). Lưu ý việc này có thể ảnh hưởng đến tần số đáp ứng tối đa.
• Sử dụng Ferrite Core: Kẹp các vòng Ferrite Core lên cáp tín hiệu gần đầu encoder và đầu bộ điều khiển để lọc nhiễu tần số cao.
• Kiểm tra tín hiệu bằng Oscilloscope: Nếu có sẵn máy hiện sóng, có thể quan sát trực tiếp dạng sóng tín hiệu A, B, Z để đánh giá chất lượng tín hiệu và phát hiện nhiễu.
• Liên hệ hỗ trợ: Nếu đã thử các giải pháp trên mà vẫn bị lỗi, hãy liên hệ thanhthienphu.vn.

Lỗi 3: Sai chiều quay (Giá trị đếm tăng khi trục quay ngược và ngược lại)

Nguyên nhân có thể:

• Đấu ngược dây tín hiệu kênh A và kênh B vào bộ điều khiển.
• Cấu hình chế độ đếm trên bộ điều khiển bị đảo ngược.

Cách khắc phục:

• Kiểm tra đấu dây: Kiểm tra lại xem dây tín hiệu kênh A của encoder có được nối đúng vào đầu vào A của bộ điều khiển hay không, tương tự với kênh B. Thử đảo vị trí hai dây này tại đầu vào bộ điều khiển.
• Kiểm tra cấu hình: Kiểm tra phần cài đặt chiều đếm (Counting Direction) trong cấu hình HSC/Encoder của bộ điều khiển và thay đổi nếu cần thiết.

Lỗi 4: Mất tín hiệu Z (Index/Zero Pulse)

Nguyên nhân có thể:

• Đứt dây tín hiệu kênh Z.
• Kết nối lỏng lẻo dây Z.
• Hỏng kênh Z bên trong encoder.
• Cấu hình đầu vào Z trên bộ điều khiển chưa đúng.

Cách khắc phục:

• Kiểm tra dây và kết nối kênh Z: Tương tự như kiểm tra kênh A, B, đo thông mạch và kiểm tra kết nối của dây Z.
• Kiểm tra cấu hình bộ điều khiển: Đảm bảo đầu vào tương ứng với kênh Z đã được cấu hình và kích hoạt đúng chức năng (ví dụ: External Reset, Latch…).
• Kiểm tra cơ khí: Đảm bảo encoder quay đủ một vòng để tín hiệu Z xuất hiện.
• Liên hệ hỗ trợ: Nếu nghi ngờ kênh Z bị hỏng, liên hệ thanhthienphu.vn.

7. Liên hệ thanhthienphu.vn để được tư vấn

Đừng chần chừ thêm nữa. Hãy hành động ngay hôm nay để nắm bắt cơ hội cải tiến và hiện đại hóa hệ thống tự động hóa của bạn. Đội ngũ kỹ sư giàu kinh nghiệm và tận tâm của thanhthienphu.vn luôn sẵn sàng lắng nghe nhu cầu, giải đáp mọi thắc mắc và tư vấn giải pháp tối ưu nhất, phù hợp với yêu cầu kỹ thuật và ngân sách của bạn.

Nhấc máy lên và gọi ngay cho chúng tôi:

Hotline Tư vấn & Đặt hàng: 08.12.77.88.99

Hoặc ghé thăm chúng tôi tại:

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Tìm hiểu thêm thông tin và các sản phẩm khác tại:

Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục sự chính xác, hiệu quả và thành công trong lĩnh vực tự động hóa công nghiệp.

Liên hệ ngay hôm nay để nhận báo giá tốt nhất và tư vấn kỹ thuật miễn phí cho Bộ mã hóa vòng quay Encoder Siemens 1XP8001-2/1024 – khoản đầu tư thông minh cho tương lai phát triển bền vững của bạn!
