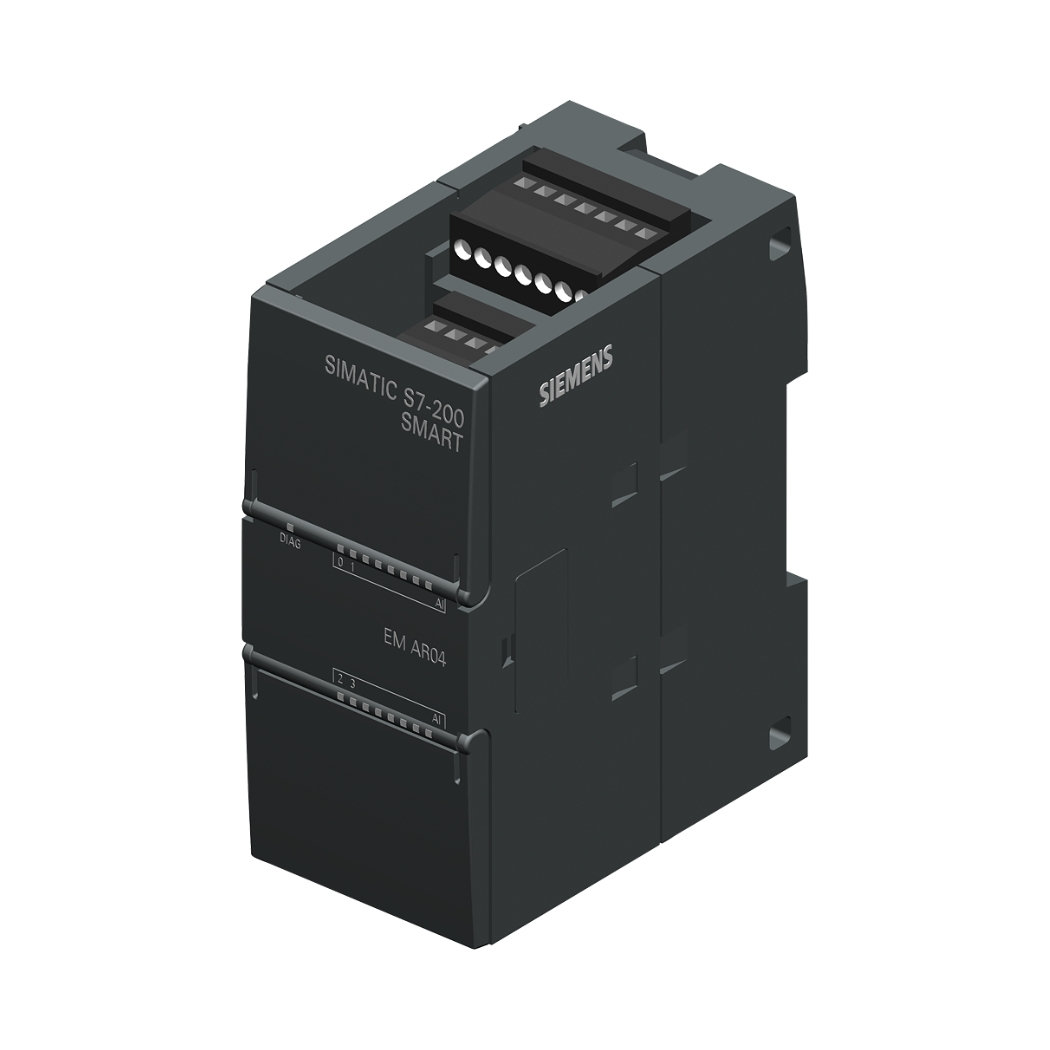

6ES7288-3AR04-0AA0 Mô đun EM AR04 S7-200 SMART

6ES7288-3AR04-0AA0 Mô đun EM AR04 S7-200 SMART, giải pháp mở rộng ngõ vào tương tự lý tưởng cho hệ thống điều khiển của bạn, mang đến sự linh hoạt và hiệu quả vượt trội. Mô đun mở rộng, thiết bị ngoại vi này không chỉ nâng cao khả năng xử lý của PLC S7-200 SMART mà còn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và đảm bảo an toàn cho hệ thống của bạn. Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng với dịch vụ hỗ trợ kỹ thuật tận tâm.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7288-3AR04-0AA0 Mô Đun EM AR04 S7-200 SMART

Để giúp quý khách hàng, đặc biệt là các kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp, có cái nhìn tổng quan và chi tiết về sản phẩm, thanhthienphu.vn xin trình bày bảng thông tin chi tiết sau:

2. Cấu Tạo Sản Phẩm 6ES7288-3AR04-0AA0

Mô đun EM AR04 S7-200 SMART (6ES7288-3AR04-0AA0) không chỉ nổi bật với các tính năng kỹ thuật tiên tiến mà còn gây ấn tượng bởi cấu tạo chắc chắn, tỉ mỉ và tối ưu cho việc lắp đặt, sử dụng trong môi trường công nghiệp. Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của sản phẩm này:

• Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm, đảm bảo mô đun hoạt động ổn định trong điều kiện khắc nghiệt của môi trường công nghiệp.
• Khối đầu nối (Terminal Block): Thiết kế dạng khối, có thể tháo rời, giúp việc đấu dây trở nên dễ dàng và nhanh chóng. Các đầu nối được đánh số rõ ràng, giúp người dùng dễ dàng xác định và kết nối đúng các dây tín hiệu.
• Đèn LED báo trạng thái: Tích hợp các đèn LED hiển thị trạng thái hoạt động của từng kênh và trạng thái nguồn, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
  • Đèn LED xanh lá cây: Báo hiệu kênh đang hoạt động bình thường.
  • Đèn LED đỏ: Báo hiệu kênh đang gặp sự cố (quá tải, ngắn mạch, lỗi cấu hình,…).
  • Đèn LED vàng: Báo hiệu trạng thái nguồn.
• Cổng kết nối với PLC: Sử dụng cổng kết nối chuyên dụng, đảm bảo kết nối chắc chắn và truyền dữ liệu ổn định với PLC S7-200 SMART.
• Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được thiết kế và bố trí khoa học, đảm bảo độ chính xác, độ tin cậy và tuổi thọ cao của mô đun.
• Nhãn sản phẩm: Cung cấp đầy đủ thông tin về sản phẩm như mã sản phẩm, thông số kỹ thuật, sơ đồ đấu dây, giúp người dùng dễ dàng tra cứu và sử dụng.
• Khe gắn DIN rail: Thiết kế tiêu chuẩn, cho phép dễ dàng gắn mô-đun lên thanh ray DIN trong tủ điện, giúp tiết kiệm không gian và tăng tính thẩm mỹ.

3. Các Tính Năng Chính Của Sản Phẩm

Mô đun EM AR04 S7-200 SMART (6ES7288-3AR04-0AA0) không chỉ là một thiết bị mở rộng thông thường, mà còn là một giải pháp toàn diện, mang đến những tính năng vượt trội, đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại. Dưới đây là những tính năng nổi bật của sản phẩm, được thanhthienphu.vn tổng hợp và phân tích chi tiết:

• Mở rộng linh hoạt: Bổ sung 4 kênh ngõ vào tương tự, cho phép kết nối với nhiều loại cảm biến và thiết bị đo lường khác nhau, mở rộng khả năng giám sát và điều khiển của hệ thống PLC S7-200 SMART.
• Độ chính xác cao: Độ phân giải 12 bit + dấu đảm bảo độ chính xác cao trong việc thu thập và xử lý tín hiệu tương tự, giúp hệ thống điều khiển hoạt động chính xác và ổn định.
• Đa dạng tín hiệu ngõ vào: Hỗ trợ nhiều loại tín hiệu ngõ vào khác nhau (điện áp, dòng điện), đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
• Thời gian chuyển đổi nhanh: Thời gian chuyển đổi chỉ 625 µs/kênh, cho phép mô đun đáp ứng nhanh chóng với các thay đổi của tín hiệu, đảm bảo hệ thống hoạt động liên tục và hiệu quả.
• Cách ly an toàn: Điện áp cách ly 500V DC giữa các kênh và giữa kênh với nguồn, bảo vệ hệ thống khỏi các sự cố về điện và đảm bảo an toàn cho người vận hành.
• Dễ dàng cấu hình: Cấu hình đơn giản thông qua phần mềm STEP 7-Micro/WIN SMART, không yêu cầu kiến thức lập trình chuyên sâu.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục các sự cố, giảm thiểu thời gian dừng máy.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện, giúp tiết kiệm không gian và tăng tính thẩm mỹ.
• Độ bền cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng cao của Siemens, đảm bảo độ bền và tuổi thọ cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Tính tương thích cao: Hoạt động hoàn hảo với các CPU S7-200 SMART, tạo thành một hệ thống điều khiển mạnh mẽ và linh hoạt.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để khai thác tối đa tiềm năng của mô đun EM AR04 S7-200 SMART (6ES7288-3AR04-0AA0), việc kết nối và cấu hình đúng cách với phần mềm STEP 7-Micro/WIN SMART là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, đảm bảo bạn có thể tự tin kết nối và cấu hình mô đun một cách dễ dàng:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm STEP 7-Micro/WIN SMART phiên bản mới nhất trên máy tính.
• Kết nối cáp lập trình (ví dụ: cáp PPI, cáp Ethernet) giữa máy tính và PLC S7-200 SMART.
• Đảm bảo PLC S7-200 SMART và mô đun EM AR04 đã được cấp nguồn.

Bước 2: Kết nối phần cứng

• Gắn mô đun EM AR04 vào bên phải PLC S7-200 SMART, đảm bảo các chân kết nối khớp chính xác.
• Đấu dây các cảm biến hoặc thiết bị đo lường vào các đầu nối tương ứng trên mô đun EM AR04 theo sơ đồ đấu dây.

Bước 3: Mở phần mềm STEP 7-Micro/WIN SMART

• Khởi động phần mềm STEP 7-Micro/WIN SMART trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở dự án hiện có.

Bước 4: Thiết lập kết nối với PLC

• Trong cửa sổ Project Tree, chọn “Communication”.
• Chọn loại cáp lập trình bạn đang sử dụng (PPI, Ethernet,…).
• Thiết lập các thông số kết nối (địa chỉ IP, tốc độ truyền,…).
• Nhấn nút “Test Connection” để kiểm tra kết nối.

Bước 5: Thêm mô đun EM AR04 vào cấu hình phần cứng

• Trong cửa sổ Project Tree, chọn “System Block”.
• Trong cửa sổ System Block, chọn tab “Configuration”.
• Trong danh sách các mô đun mở rộng, tìm và chọn “EM AR04” (6ES7288-3AR04-0AA0).
• Kéo và thả mô đun vào vị trí thích hợp trong cấu hình phần cứng.

Bước 6: Cấu hình các thông số của mô đun EM AR04

• Nhấp đúp vào mô đun EM AR04 trong cấu hình phần cứng để mở cửa sổ cấu hình.
• Trong cửa sổ cấu hình, bạn có thể thiết lập các thông số sau:
  • Channel Configuration: Chọn loại tín hiệu ngõ vào (điện áp, dòng điện) và dải đo cho từng kênh.
  • Filter: Bật/tắt bộ lọc để giảm nhiễu tín hiệu.
  • Diagnostic: Cấu hình các chức năng chẩn đoán lỗi.

Bước 7: Tải cấu hình xuống PLC

• Sau khi hoàn tất cấu hình, nhấn nút “Download” để tải cấu hình xuống PLC.
• Chờ quá trình tải xuống hoàn tất.

Bước 8: Kiểm tra hoạt động

• Chuyển PLC sang chế độ RUN.
• Sử dụng chức năng “Monitor” trong phần mềm để theo dõi giá trị đọc được từ các kênh ngõ vào tương tự của mô đun EM AR04.

5. Cách Lập Trình Sản Phẩm

Sau khi kết nối và cấu hình thành công mô đun EM AR04 S7-200 SMART (6ES7288-3AR04-0AA0), bước tiếp theo là lập trình để điều khiển và xử lý dữ liệu từ các ngõ vào tương tự. thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình với ngôn ngữ Ladder Logic (LAD), một ngôn ngữ lập trình đồ họa phổ biến và dễ sử dụng cho PLC:

Khái niệm cơ bản về Ladder Logic:

Ladder Logic (LAD) là một ngôn ngữ lập trình đồ họa dựa trên sơ đồ mạch điện rơ le. Nó sử dụng các biểu tượng trực quan như tiếp điểm (contact), cuộn dây (coil) và các khối chức năng (function block) để biểu diễn các hoạt động logic.

Các bước lập trình cơ bản:

1. Xác định địa chỉ ngõ vào tương tự: Mỗi kênh ngõ vào tương tự của mô đun EM AR04 sẽ được gán một địa chỉ nhớ trong PLC (ví dụ: IW0, IW2, IW4, IW6). Bạn cần xác định đúng địa chỉ này để đọc giá trị từ các kênh.
2. Sử dụng lệnh Move (MOV): Lệnh MOV được sử dụng để di chuyển giá trị từ một địa chỉ nhớ này sang một địa chỉ nhớ khác. Trong trường hợp này, bạn sẽ sử dụng lệnh MOV để đọc giá trị từ địa chỉ ngõ vào tương tự (ví dụ: IW0) và lưu vào một biến nhớ trung gian (ví dụ: VW100).
3. Xử lý giá trị: Sau khi đọc được giá trị từ ngõ vào tương tự, bạn có thể sử dụng các lệnh so sánh (Compare), toán học (Arithmetic), logic (Logic) để xử lý giá trị này theo yêu cầu của ứng dụng.
4. Điều khiển ngõ ra: Dựa trên kết quả xử lý, bạn có thể điều khiển các ngõ ra số (digital output) của PLC để bật/tắt các thiết bị ngoại vi (ví dụ: van, động cơ, đèn báo,…).

Ví dụ:

Giả sử bạn muốn điều khiển một van tỷ lệ dựa trên giá trị đọc được từ một cảm biến áp suất kết nối với kênh 0 của mô đun EM AR04 (địa chỉ IW0). Bạn có thể sử dụng đoạn chương trình Ladder Logic sau:

Network 1: Đọc giá trị từ cảm biến áp suất
   ----| |--[MOV IW0, VW100]----
Network 2: So sánh giá trị áp suất với ngưỡng đặt
   ----| |--[CMP VW100 >= 100]----|/|----[= Q0.0]----
Network 3: Điều khiển van tỷ lệ
   ----| |--[CMP VW100 < 100]----|/|----[= Q0.1]----

Giải thích:

• Network 1: Lệnh MOV di chuyển giá trị từ địa chỉ IW0 (kênh 0 của mô đun EM AR04) vào biến nhớ VW100.
• Network 2: Lệnh CMP so sánh giá trị trong VW100 với ngưỡng đặt là 100. Nếu giá trị lớn hơn hoặc bằng 100, tiếp điểm thường đóng sẽ mở ra, ngắt nguồn cấp cho cuộn dây Q0.0 (ví dụ: đóng van).
• Network 3: Nếu giá trị trong VW100 nhỏ hơn 100, tiếp điểm thường đóng sẽ đóng lại, cấp nguồn cho cuộn dây Q0.1 (ví dụ: mở van).

Lưu ý:

• Đây chỉ là một ví dụ đơn giản. Tùy thuộc vào yêu cầu cụ thể của ứng dụng, bạn có thể cần sử dụng các lệnh và khối chức năng phức tạp hơn.
• Luôn tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về các lệnh và khối chức năng có sẵn trong STEP 7-Micro/WIN SMART.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng mô đun EM AR04 S7-200 SMART (6ES7288-3AR04-0AA0), có thể bạn sẽ gặp phải một số lỗi. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn xác định và khắc phục các lỗi thường gặp một cách nhanh chóng và hiệu quả:

Lỗi đèn LED báo đỏ:

Nguyên nhân:

• Quá tải hoặc ngắn mạch ở ngõ vào.
• Lỗi cấu hình (chọn sai loại tín hiệu, dải đo,…).
• Hỏng cảm biến hoặc thiết bị đo lường.
• Hỏng mô đun.

Cách khắc phục:

• Kiểm tra lại đấu dây, đảm bảo không có ngắn mạch hoặc đấu sai dây.
• Kiểm tra lại cấu hình trong phần mềm, đảm bảo chọn đúng loại tín hiệu và dải đo.
• Kiểm tra cảm biến hoặc thiết bị đo lường, thay thế nếu cần.
• Nếu đã kiểm tra tất cả các bước trên mà vẫn không khắc phục được, có thể mô đun đã bị hỏng. Liên hệ với thanhthienphu.vn để được hỗ trợ bảo hành hoặc thay thế.

Lỗi không đọc được giá trị từ ngõ vào:

Nguyên nhân:

• Mất kết nối giữa PLC và mô đun.
• Lỗi cấu hình địa chỉ ngõ vào trong chương trình.
• Hỏng cảm biến hoặc thiết bị đo lường.

Cách khắc phục:

• Kiểm tra lại kết nối giữa PLC và mô đun, đảm bảo các chân kết nối chắc chắn.
• Kiểm tra lại địa chỉ ngõ vào trong chương trình, đảm bảo đúng với địa chỉ thực tế của kênh.
• Kiểm tra cảm biến hoặc thiết bị đo lường, thay thế nếu cần.

Lỗi giá trị đọc được không chính xác:

Nguyên nhân:

• Nhiễu tín hiệu.
• Cảm biến hoặc thiết bị đo lường bị sai số.
• Cấu hình sai dải đo.

Cách khắc phục:

• Sử dụng cáp chống nhiễu và đi dây tín hiệu cách xa các nguồn gây nhiễu (ví dụ: động cơ, biến tần,…).
• Kiểm tra và hiệu chuẩn lại cảm biến hoặc thiết bị đo lường.
• Kiểm tra lại cấu hình dải đo trong phần mềm, đảm bảo phù hợp với dải đo của cảm biến.

Lỗi giao tiếp giữa PLC và máy tính lập trình

Nguyên nhân: Cáp kết nối lỏng, Driver cáp chưa tương thích, chọn sai cổng COM, PLC đã bị lỗi

Cách khắc phục:

• Kiểm tra các đầu kết nối, đảm bảo chắc chắn
• Cài đặt lại Driver cáp, lựa chọn Driver phù hợp
• Chọn đúng cổng COM trong phần mềm lập trình
• Nếu đã kiểm tra tất cả các bước trên mà vẫn không khắc phục được, có thể PLC đã bị lỗi. Liên hệ với thanhthienphu.vn để được hỗ trợ.
